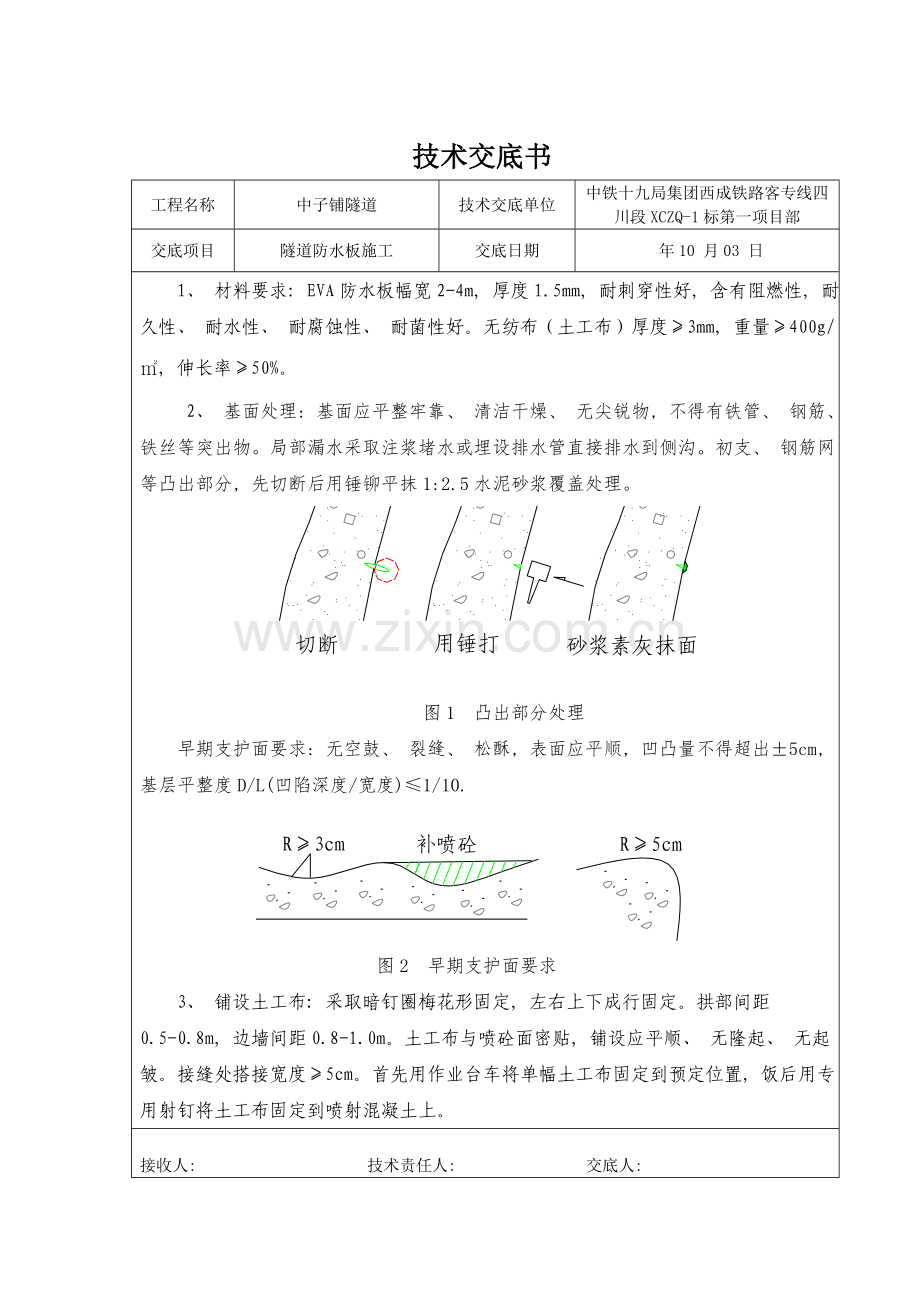

技术交底书工程名称中子铺隧道技术交底单位中铁十九局集团西成铁路客专线四川段XCZQ-1标第一项目部交底项目隧道防水板施工交底日期年10 月03 日 1、材料要求: EVA防水板幅宽2-4m, 厚度1.5mm, 耐刺穿性好, 含有阻燃性, 耐久性、耐水性、耐腐蚀性、耐菌性好。无纺布（土工布）厚度≥3mm, 重量≥400g/㎡, 伸长率≥50%。 2、基面处理: 基面应平整牢靠、清洁干燥、无尖锐物, 不得有铁管、钢筋、铁丝等突出物。局部漏水采取注浆堵水或埋设排水管直接排水到侧沟。初支、钢筋网等凸出部分, 先切断后用锤铆平抹1:2.5水泥砂浆覆盖处理。图1 凸出部分处理早期支护面要求: 无空鼓、裂缝、松酥, 表面应平顺, 凹凸量不得超出±5cm, 基层平整度D/L(凹陷深度/宽度)≤1/10. 图2 早期支护面要求 3、铺设土工布: 采取暗钉圈梅花形固定, 左右上下成行固定。拱部间距0.5-0.8m, 边墙间距0.8-1.0m。土工布与喷砼面密贴, 铺设应平顺、无隆起、无起皱。接缝处搭接宽度≥5cm。首先用作业台车将单幅土工布固定到预定位置, 饭后用专用射钉将土工布固定到喷射混凝土上。　　　　　　　　　　　　　　　　　　　　　　　　　接收人: 技术责任人: 交底人: 技术交底书工程名称中子铺隧道技术交底单位中铁十九局集团西成铁路客专线四川段XCZQ-1标第一项目部交底项目隧道防水板施工交底日期年10 月03 日 4、防水板铺设: 防水板铺设应超前二次衬砌施工20～25m, 并设临时挡板预防机械损伤和电火花灼伤防水板, 同时与开挖掌子面应保持一定安全距离。铺设前进行正确放样, 弹出标准线进行试铺后确定防水板一环尺寸, 尽可能降低接头。防水板采取环向铺设, 从拱部向两侧边墙展铺, 下部防水板应压住上部防水板, 松紧应适度并留有余量（通常实铺长度与弧长比值为10: 8）, 不得拉得过紧或出现大鼓包, 铺设好面应与初支面凹凸起伏一致, 保持自然平整、伏贴。拱墙范围内, 防水板铺设置侧沟底以上30cm处。防水板之间接缝采取自动双缝热熔焊机按预定温度、速度焊接, 搭接宽度≥15cm, 接缝与衬砌施工缝错开1.0m～2.0m。焊接前清楚洁净表面灰尘。焊接后焊迹应透明、无杂质、无气泡。两条缝间留一空气道, 用空气检测器充气法检测。充气压力为0.25Mpa, 保持压力≥15分钟, 许可压力下降不超出10%。如压力连续下降, 用检测液（如肥皂水）查出漏气部位进行全方面手工补焊, 直到不漏气为止。　　　　　　　　　　　　　　　　　　　　　　　　　接收人: 技术责任人: 交底人: 技术交底书工程名称中子铺隧道技术交底单位中铁十九局集团西成铁路客专线四川段XCZQ-1标第一项目部交底项目隧道防水板施工交底日期年10 月03 日 5、防水板铺设完成后对其表面进行全方面检验, 发觉破损部位立刻进行补焊, 补丁应剪成圆角, 不得有三角形或四边形等尖角存在, 补丁边缘距破损部位大于7cm。补丁应满焊, 不得有翘边空鼓部位, 补丁应进行漏气检测。 6、二次衬砌拱顶和防水板间预贴纵向Φ30mmpvc注浆管, 待混凝土达成设计强度后, 衬砌背后压注M20水泥砂浆填充防水板与二衬间隙, 注浆压力为0.2Mpa, 注浆结束后将注浆孔封填密实。　　　　　　　　　　　　　　　　　　　　　　　　　接收人: 技术责任人: 交底人: 技术交底书工程名称中子铺隧道技术交底单位中铁十九局集团西成铁路客专线四川段XCZQ-1标第一项目部交底项目隧道防水板施工交底日期年10 月03 日　　　　　　　　　　　　　　　　　　　　　　　　　接收人: 技术责任人: 交底人:
