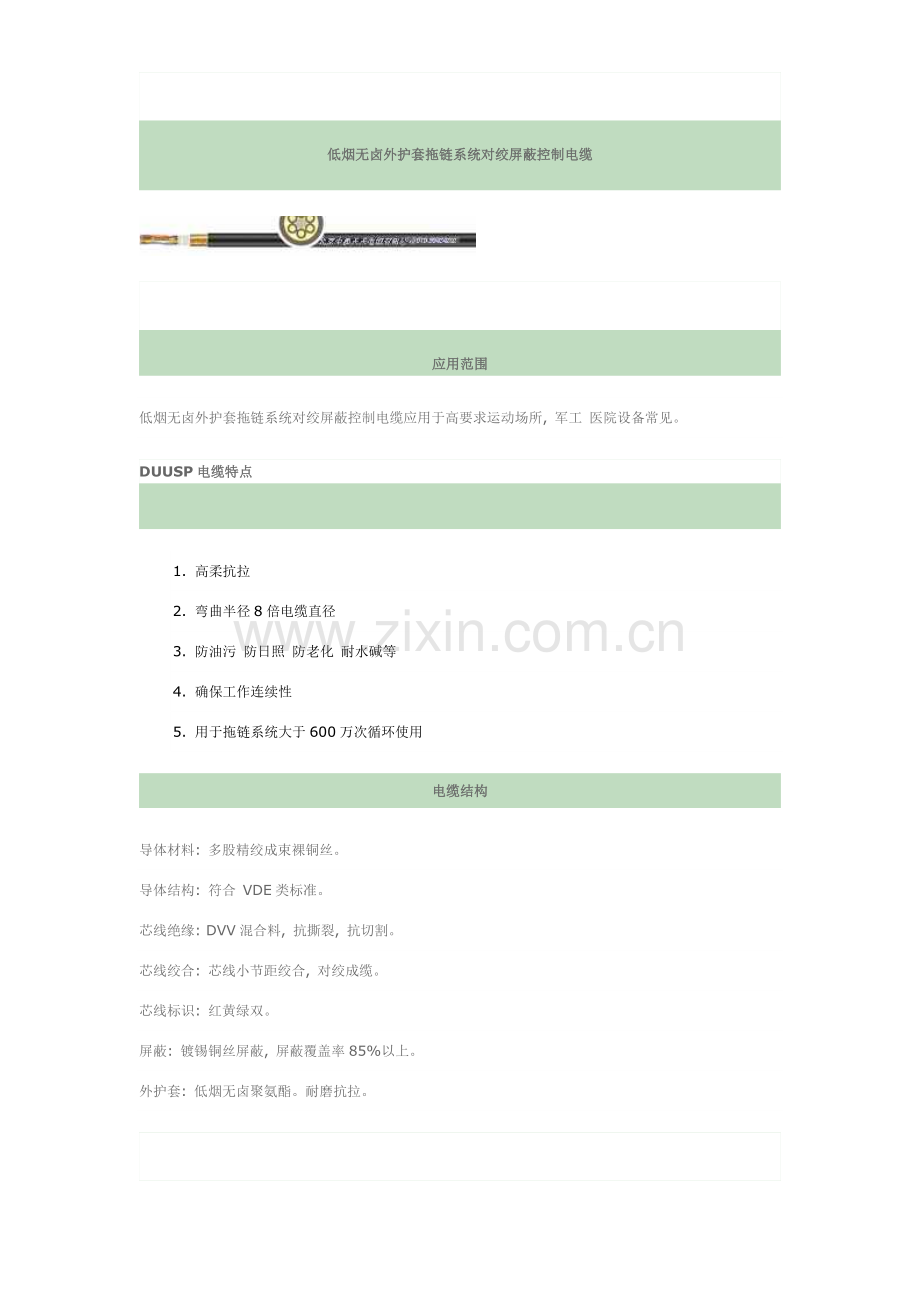

低烟无卤外护套拖链系统对绞屏蔽控制电缆

应用范围
低烟无卤外护套拖链系统对绞屏蔽控制电缆应用于高要求运动场所, 军工 医院设备常见。
DUUSP电缆特点

1. 高柔抗拉
2. 弯曲半径8倍电缆直径
3. 防油污 防日照 防老化 耐水碱等
4. 确保工作连续性
5. 用于拖链系统大于600万次循环使用
电缆结构
导体材料: 多股精绞成束裸铜丝。
导体结构: 符合 VDE类标准。
芯线绝缘: DVV混合料, 抗撕裂, 抗切割。
芯线绞合: 芯线小节距绞合, 对绞成缆。
芯线标识: 红黄绿双。
屏蔽: 镀锡铜丝屏蔽, 屏蔽覆盖率85%以上。
外护套: 低烟无卤聚氨酯。耐磨抗拉。

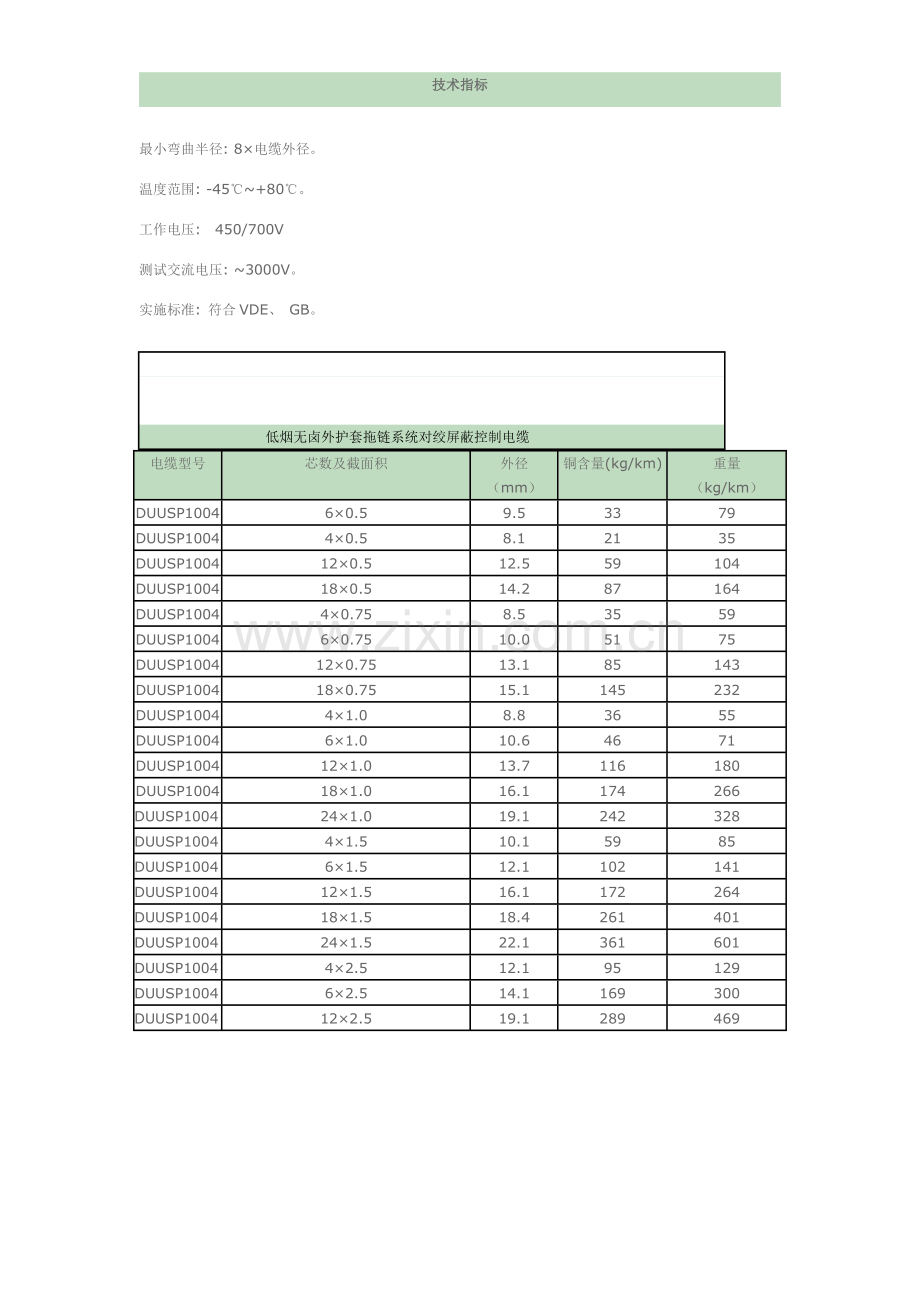

技术指标
最小弯曲半径: 8×电缆外径。
温度范围: -45℃~+80℃。
工作电压: 450/700V
测试交流电压: ~3000V。
实施标准: 符合VDE、 GB。

低烟无卤外护套拖链系统对绞屏蔽控制电缆

电缆型号
芯数及截面积
外径
（mm）
铜含量(kg/km)
重量
（kg/km）
DUUSP1004
6×0.5
9.5
33
79
DUUSP1004
4×0.5
8.1
21
35
DUUSP1004
12×0.5
12.5
59
104
DUUSP1004
18×0.5
14.2
87
164
DUUSP1004
4×0.75
8.5
35
59
DUUSP1004
6×0.75
10.0
51
75
DUUSP1004
12×0.75
13.1
85
143
DUUSP1004
18×0.75
15.1
145
232
DUUSP1004
4×1.0
8.8
36
55
DUUSP1004
6×1.0
10.6
46
71
DUUSP1004
12×1.0
13.7
116
180
DUUSP1004
18×1.0
16.1
174
266
DUUSP1004
24×1.0
19.1
242
328
DUUSP1004
4×1.5
10.1
59
85
DUUSP1004
6×1.5
12.1
102
141
DUUSP1004
12×1.5
16.1
172
264
DUUSP1004
18×1.5
18.4
261
401
DUUSP1004
24×1.5
22.1
361
601
DUUSP1004
4×2.5
12.1
95
129
DUUSP1004
6×2.5
14.1
169
300
DUUSP1004
12×2.5
19.1
289
469
