《安装工程计量与计价》复习思索题
第五章 采暖工程定额与计量
1、 基础组成有哪些？
1、 热源: 锅炉; 2、 管道系统: 供、 回水管道; 3、 散热设备: 暖气片等

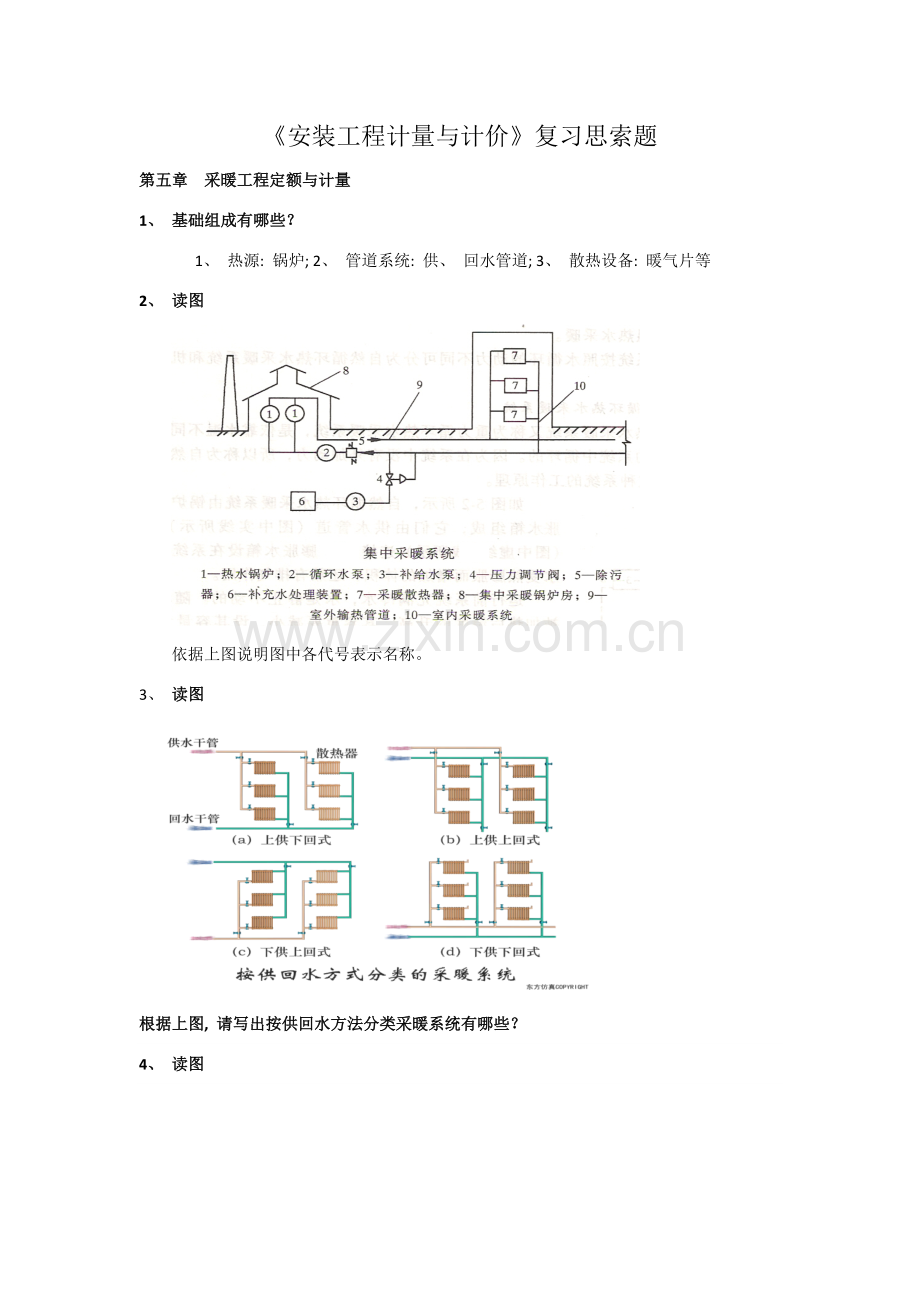

2、 读图

依据上图说明图中各代号表示名称。
3、 读图

根据上图, 请写出按供回水方法分类采暖系统有哪些？

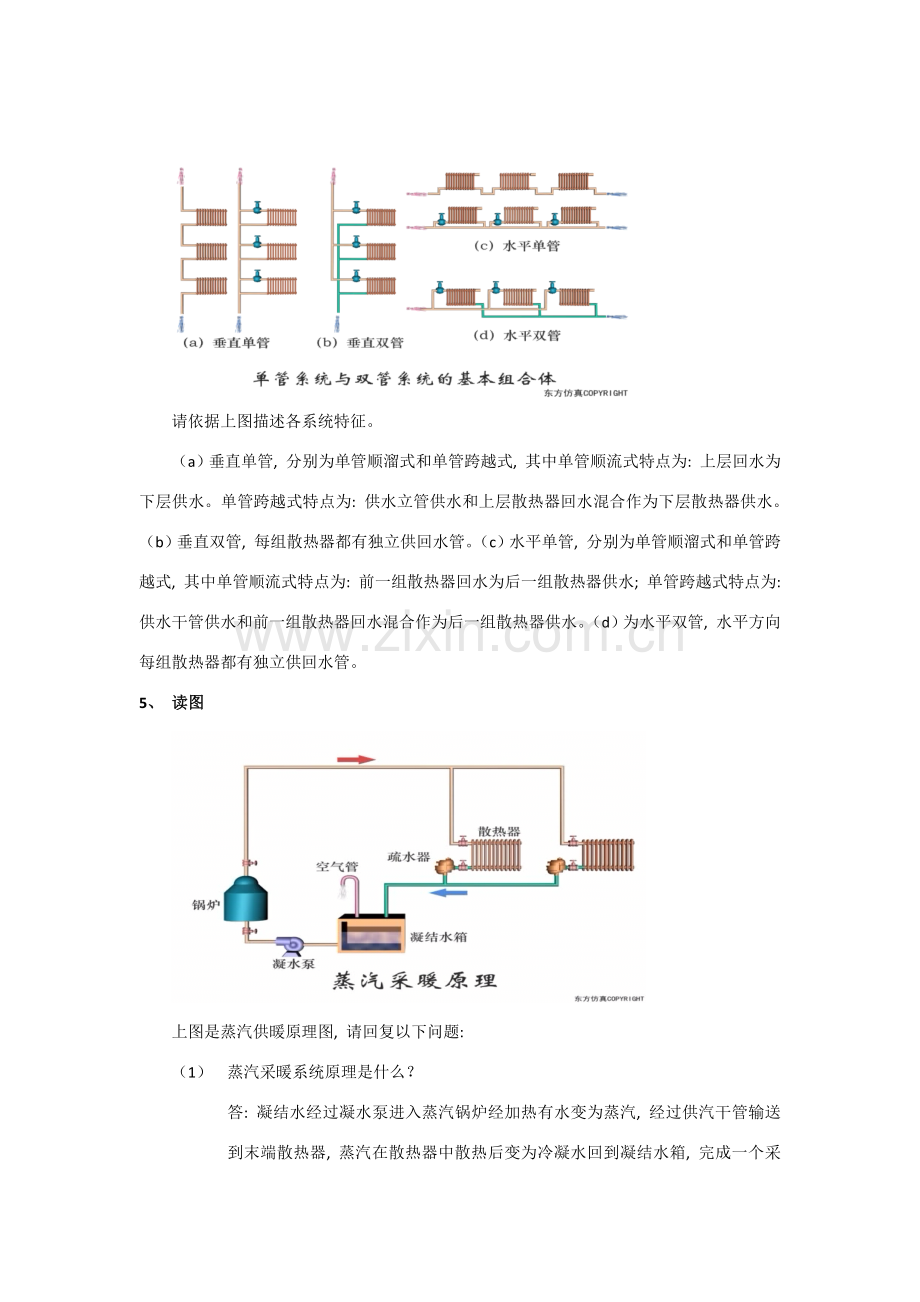

4、 读图

请依据上图描述各系统特征。
（a）垂直单管, 分别为单管顺溜式和单管跨越式, 其中单管顺流式特点为: 上层回水为下层供水。单管跨越式特点为: 供水立管供水和上层散热器回水混合作为下层散热器供水。（b）垂直双管, 每组散热器都有独立供回水管。（c）水平单管, 分别为单管顺溜式和单管跨越式, 其中单管顺流式特点为: 前一组散热器回水为后一组散热器供水; 单管跨越式特点为: 供水干管供水和前一组散热器回水混合作为后一组散热器供水。（d）为水平双管, 水平方向每组散热器都有独立供回水管。
5、 读图

上图是蒸汽供暖原理图, 请回复以下问题:
（1） 蒸汽采暖系统原理是什么？
答: 凝结水经过凝水泵进入蒸汽锅炉经加热有水变为蒸汽, 经过供汽干管输送到末端散热器, 蒸汽在散热器中散热后变为冷凝水回到凝结水箱, 完成一个采暖循环。
（2） 疏水器作用是什么？
答: 排水阻气, 即立刻将凝结冷凝水排出, 确保蒸汽系统正常循环。
（3） 凝结水泵安装有什么特殊要求？
因为凝结水为饱和水, 为确保凝水泵正常工作（水泵运行时凝结水不气化）需要将凝水泵安装在凝结水箱下方。
（4） 供汽干管坡度为何坡向散热器？凝结水管坡度为何坡向凝结水箱？
确保干管中凝结水不倒流回蒸汽锅炉; 凝结水到凝结水箱是重力自流, 坡度是为确保凝结水能顺利回到凝结水箱。
6、 读图

上图是地板采暖分集水器正视图和侧视图, 请回复以下问题:
（1） 图示分集水器为几路分集水器？（答: 4路）
（2） 分集水器安装高度是多少？（答: 700mm）
（3） 根据分集水器位置, 本组分集水器是上供下回还是下供上回？（答: 上供下回）
（4） 请依据本图, 写出地暖结构层各部分名称（由下至上）（答: 现浇板-保温层-热反射层-加热盘管及混凝土保护层-面层）
7、 采暖定额中散热器安装定额与散热器明装或暗装有没相关系？
各类型散热器安装不分明装或暗装,均按材质､类型实施对应子目｡
8、 铸铁散热器组成与安装定额中是否综合考虑了散热器托架和拉条制作安装？
铸铁散热器组成与安装,定额已综合考虑散热器托架和拉条制作安装,不得另计｡
9、 散热器若安装在内保温复合墙或不承重内隔墙上时, 所增加支架在定额中怎样处理？
散热器若安装在内保温复合墙或不承重内隔墙上时,所用型钢底架另行计算材料费,其她不变｡
10、 扁管式散热器,壁板式散热器安装怎样套用定额？
扁管式散热器,壁板式散热器均实施板式散热器安装定额对应子目,其人工乘以系数1.20｡
11、  地板采暖管铺设项目中, 定额与地暖管材种类有没相关系？与地暖管材规格及地暖管固定方法有没相关系？
地板采暖管铺设项目,定额中管道含量包含由分集水器出口到采暖房间管道,工作内容中包含地面浇注配适用工;采取铝塑复合管､聚丁烯管､聚丙烯管､聚乙烯管等作为地板采暖管道时,均实施本定额｡
地板采暖定额是根据地暖管材规格、 固定方法、 根据铺设面积分列子目, 所以, 定额与地暖管材规格及固定方法相关。
12、 地板采暖定额中, 其保温层厚度是根据30mm编制, 如实际设计与定额不符, 怎样处理？
地板采暖管铺设定额中保温层按30mm厚聚苯乙烯泡沫塑料板编制,若与设计要求不符时,可换算保温材料,其她不变｡
13、 地板采暖定额中, 热媒集配装置定额含哪些内容？
热媒集配器安装项目,以分水器出口分支管路数量划分子目;工作内容中包含一个分水器､一个集水器安装及与进出水管连接;热媒集配器装置中阀门､过滤器等附件另行计算｡
14、 采暖末端工程量计算规则
（a）各类型散热器均按设计图示数量计算｡其中铸铁散热器分种类､安装形式实施对应子目;钢制散热器分种类､安装形式､规格实施对应子目｡
(b)光排管散热器按设计图示排管长度计算;
(c)地板采暖管铺设以平方米计算按设计图示采暖房间净面积计算;如为区域采暖时,以敷设采暖管区域实际面积计算,若卫生间设置浴缸,应扣除浴缸所占面积｡
(d)热媒集配器､暖风机､集气罐均按设计图示数量计算｡
(e)热媒集配器按分支以组计算;
(f)集气罐制作安装按罐体直径计算｡
15、 采暖、 给排水设备安装定额中, 有没有包含设备支架或底座制作安装？怎样处理？
答: 未包含, 如采取型钢支架实施《静止设备与工艺金属结构安装工程》中设备支架制作安装对应项目,如采取混凝土或砖支架实施《建筑工程》定额｡
16、 地源(水源)热泵机组安装定额,接管及接管上阀门､软接头､减震装置和基础是否包含在定额中？
答: 否, 地源(水源)热泵机组安装定额,接管及接管上阀门､软接头､减震装置和基础均另行计算｡
