315kVA配电变压器无功赔偿配置方案
315kVA配电变压器无功赔偿推荐可采取以下两种方案:
方案一: 随器赔偿
指将低压电容器赔偿装置经过保护装置接在配电变压器二次侧, 以提升配变功率因数赔偿方法。
配电变压器在轻载或空载时无功负荷关键是变压器空载励磁无功, 此种方法能够愈加好赔偿配电变压器空载无功。此种赔偿方法也是农网无功赔偿关键方法。随器赔偿因为安装在变压器二次侧, 故而投资少、 接线简单、 维护管理方便, 使配变无功就地平衡, 从而提升配变利用率, 降低无功网损。
可选择我企业生产WJ1—140/D1型无涌流无功赔偿装置, 赔偿容量: 140kvar, 赔偿台阶: 7级。
方案二: 赔偿
指将低压无功赔偿装置与电动机并联, 经过控制、 保护装置与电机同时投切。
赔偿优点是: 用电设备运行时, 无功赔偿投入, 用电设备停止时无功赔偿也退出。含有占位小、 安装轻易、 赔偿容量精细、 正确, 配置方便灵活、 事故率低、 可显著降低线损等优点。
此现场10路40kW, 可采取每台设备旁安装一台WJ200—15/D2无涌流无功赔偿装置, 每台赔偿装置分三个赔偿台阶。
综合比较以上两种方案, 方案一对变压器赔偿效果很好, 经济费用小; 方案二赔偿效果好, 也能愈加好降低线损, 但总体来说投入资金稍多。
我企业无功赔偿装置介绍: 装置经过采集主系统A、 B、 C三相电流, 赔偿处三相电压值, 以“无功功率控制, 电压限制”方法工作; 真空开关根据控制器发出指令, 在真空开关断口两侧同电位时投入电容器, 使得系统不产生涌流而且得到最好赔偿效果。
投入原理: 赔偿装置经过采集主系统三相电流, 赔偿处三相电压值及它们之间相位关系, 经过模数转换电路把采集到数据转化为数字量, 微型计算机（控制器内）对采集到数字信息进行计算分析, 并综合考虑实际已投运电容量, 解出最优电容器组合及最好投运时间, 依据计算结果发出投切指令, 控制电容器组投切, 使得系统得到最好赔偿。专门设置放电模块使电容器在断电后8S内由放电回路将电容电压降至20V以下, 在电容器工作时则自动切除这一放电回路。

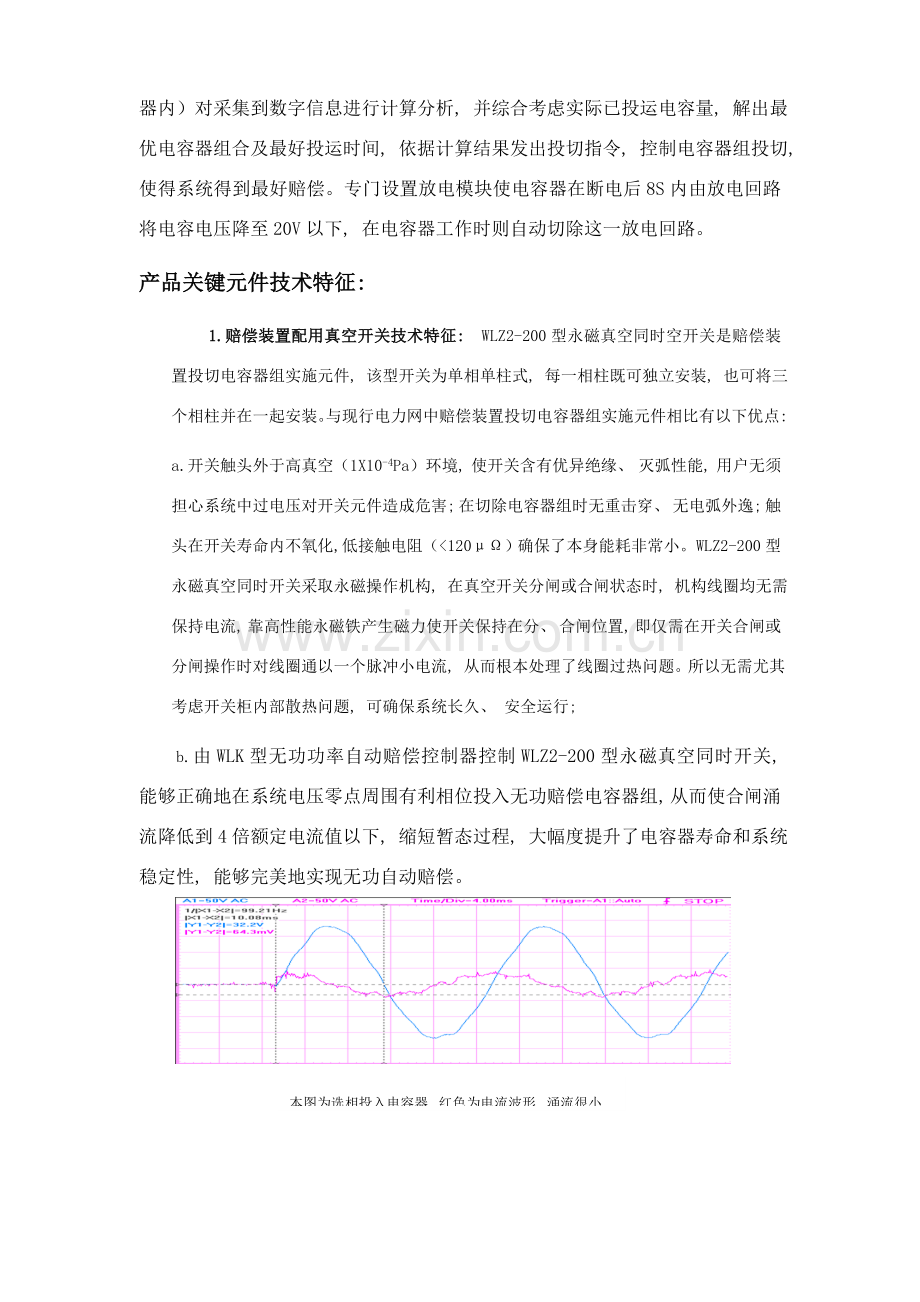

产品关键元件技术特征:
1.赔偿装置配用真空开关技术特征: WLZ2-200型永磁真空同时空开关是赔偿装置投切电容器组实施元件, 该型开关为单相单柱式, 每一相柱既可独立安装, 也可将三个相柱并在一起安装。与现行电力网中赔偿装置投切电容器组实施元件相比有以下优点:
a.开关触头外于高真空（1X10-4Pa）环境, 使开关含有优异绝缘、 灭弧性能, 用户无须担心系统中过电压对开关元件造成危害; 在切除电容器组时无重击穿、 无电弧外逸; 触头在开关寿命内不氧化, 低接触电阻（<120μΩ）确保了本身能耗非常小。WLZ2-200型永磁真空同时开关采取永磁操作机构, 在真空开关分闸或合闸状态时, 机构线圈均无需保持电流, 靠高性能永磁铁产生磁力使开关保持在分、 合闸位置, 即仅需在开关合闸或分闸操作时对线圈通以一个脉冲小电流, 从而根本处理了线圈过热问题。所以无需尤其考虑开关柜内部散热问题, 可确保系统长久、 安全运行;
b.由WLK型无功功率自动赔偿控制器控制WLZ2-200型永磁真空同时开关, 能够正确地在系统电压零点周围有利相位投入无功赔偿电容器组, 从而使合闸涌流降低到4倍额定电流值以下, 缩短暂态过程, 大幅度提升了电容器寿命和系统稳定性, 能够完美地实现无功自动赔偿。

本图为选相投入电容器, 红色为电流波形, 涌流很小

本图没有选相投入电容器, 红色为电流波形, 涌流很大

真空开关无需每个周期触发, 没有类似半导体元件压降引发交越失真, 即便电压降低到零周围也无波形畸变, 无需保持电流, 也没有因吸协力减小引发继电器噪音;
c.长达100万次电寿命和机械寿命完全能够满足自动投切频繁操作要求;
d.抗过电压、 雷电、 意外涌流冲击能力高于其它同类器件40倍以上;
e.真空开关工作特征受谐波影响小, 即使在谐波污染严重产所也能正常工作。
2.赔偿装置配用控制器技术特征: WLK型无功功率自动赔偿控制器（以下简称“控制器”）选择功效强大、 性能优异高可靠芯片为控制关键, 采取优异‘无功、 电压综合判据’作为投切电容器组依据控制方法, 优异控制策略从根本上杜绝了投切振荡。
控制器分析、 处理采样波形能力强, 在谐波污染严重场所也能正确找到电压零点, 确保真空开关选相合闸精度达成±0.2ms。
控制器应采取无功功率控制、 电压限制方法工作, 带有液晶显示器, 设有RS232标准通讯接口, 能够连接PC电脑或无线通信设备, 显示并设置相关参数:
a) 能够实时显示系统关键运行参量: 包含电流、 电压、 频率、 有功功率、 无功功率、 功率因数、 负载性质、 谐波分量等。
b) 设置控制器参数: 设置电流互感器变比, 过压、 欠压、 缺相、 谐波, 投切延时, 自动 / 手动投切切换（缺省运行方法为自动操作）。
3.控制器功效特点:
· 采取ATMEL微处理器程序控制, 稳定性强。
· 内含监视电路, 使微电脑无死机机会, 全部设置数据存入E2PROM永不丢失
· 投切时间有较大调整范围, 可降低电容频繁投切。
· 实时显示网络情况, 包含系统电压、 电流, 有功、 无功功率, 功率因数、 谐波畸变率及各次谐波分量等参数。
· 能自动识别并转换取样信号极性, 接线时无极性接错之虑。
· 记忆用户设定参数, 在系统停电及控制器复位时设定参数不丢失, 供电恢复后自动进入运行状态, 可实现无人化操作。
· 含有过电压保护功效。
· 含有欠压保护功效。
· 控制器自动运行时, 投入采取双重门限（即只有系统无功电流和功率因数同时超出投入门限时, 才实施投入操作）其切除采取单一门限（即当系统功率因数满足切除条件时, 实施切除操作）
· 有延时调整功效, 延时时间调整范围10～1000s。
· 有电流互感器变比设定功效。
· 有投切门限设定功效, cosφ设定范围0.95～0.99之间。
· 含有手动/自动转换, 自动时, 跟踪电网功率因数自动投切; 手动时, 能手动投入或切除。
· 经过控制WLZ2真空开关, 实现电容电压零点投入, 无涌流。
· 抗干扰能力强, 能抵御从电网直接输入幅值达V干扰脉冲
