搅拌桩截面积计算书.doc

SMW工法桩截面积计算式（大样A）

计算内容
计算式
计算结果
单根桩截面积
π×0.3252
0.33183 m2
扇形面积
（92÷360）×π×0.3252
0.084861 m2
三角形面积
（0.46904×0.225）÷2
0.052767 m2
弓形面积
0.084861-0.052767
0.032034 m2
两孔阴影部分面积
0.33183×2-0.032034×2
≈0.6 m2

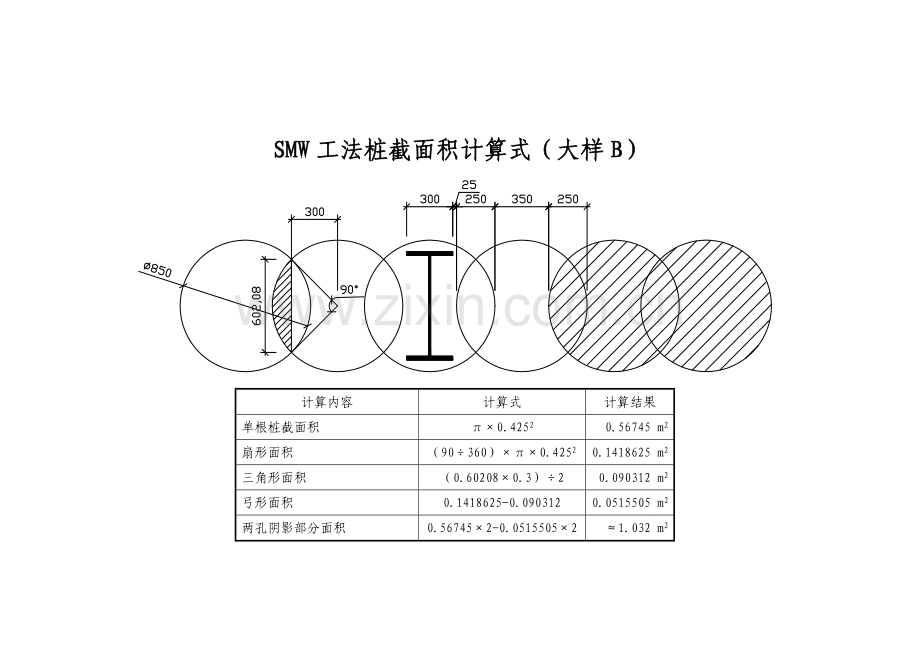

SMW工法桩截面积计算式（大样B）

计算内容
计算式
计算结果
单根桩截面积
π×0.4252
0.56745 m2
扇形面积
（90÷360）×π×0.4252
0.1418625 m2
三角形面积
（0.60208×0.3）÷2
0.090312 m2
弓形面积
0.1418625-0.090312
0.0515505 m2
两孔阴影部分面积
0.56745×2-0.0515505×2
≈1.032 m2

搅拌桩截面积计算式（大样C）

计算内容
计算式
计算结果
单根桩截面积
π×0.52
0.785398 m2
红色三角所在扇形面积
（83÷360）×π×0.52
0.1810799 m2
红色三角面积
（0.66144×0.375）÷2
0.12402 m2
弓形（红色阴影部分）面积
0.1810799-0.12402
0.0570579 m2
蓝色阴影部分面积
0.785398×2-0.0570579×2
≈1.457 m2
