井字架方案

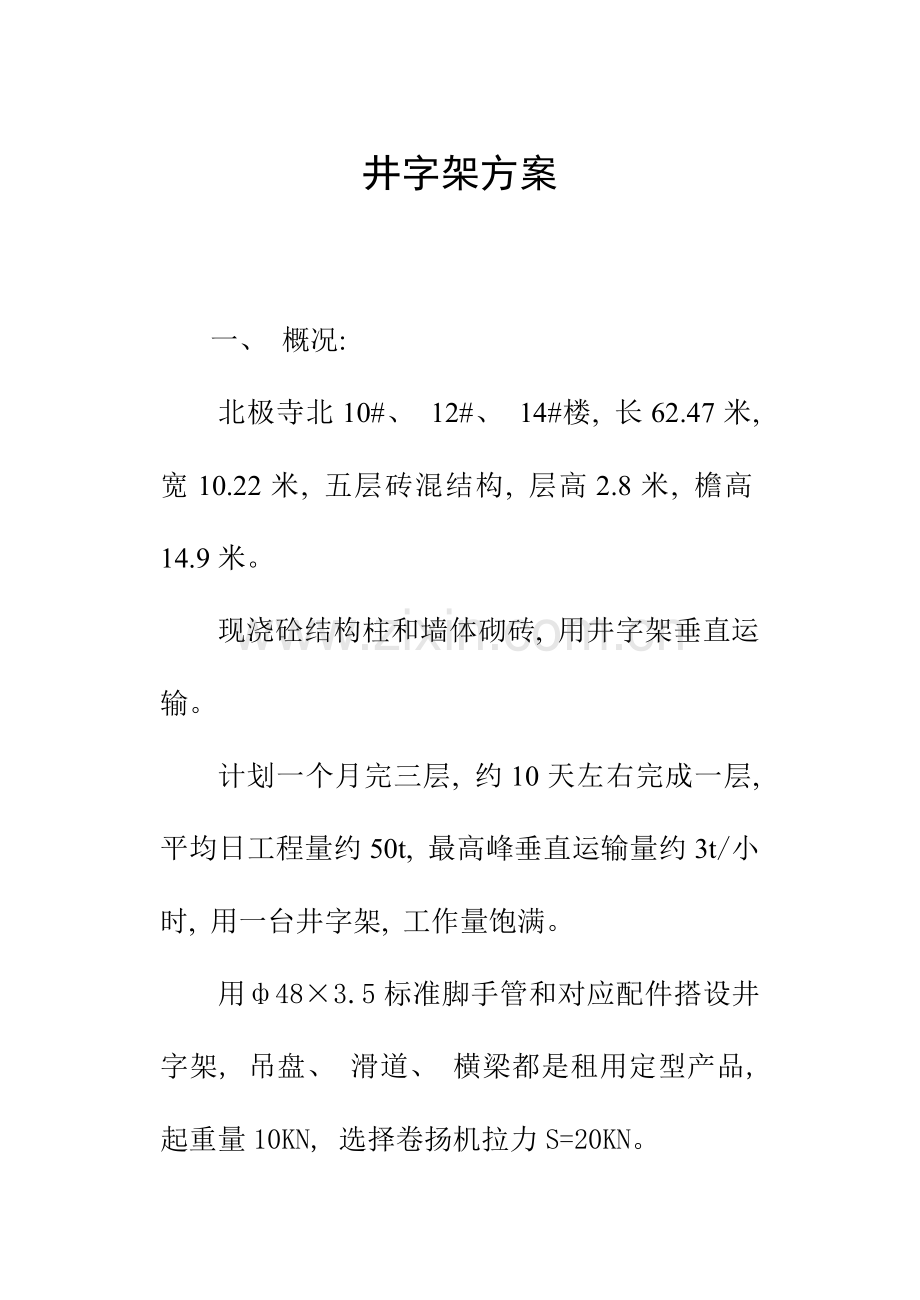

一、 概况:
北极寺北10#、 12#、 14#楼, 长62.47米, 宽10.22米, 五层砖混结构, 层高2.8米, 檐高14.9米。
现浇砼结构柱和墙体砌砖, 用井字架垂直运输。
计划一个月完三层, 约10天左右完成一层, 平均日工程量约50t, 最高峰垂直运输量约3t/小时, 用一台井字架, 工作量饱满。
用ф48×3.5标准脚手管和对应配件搭设井字架, 吊盘、 滑道、 横梁都是租用定型产品, 起重量10KN, 选择卷扬机拉力S=20KN。

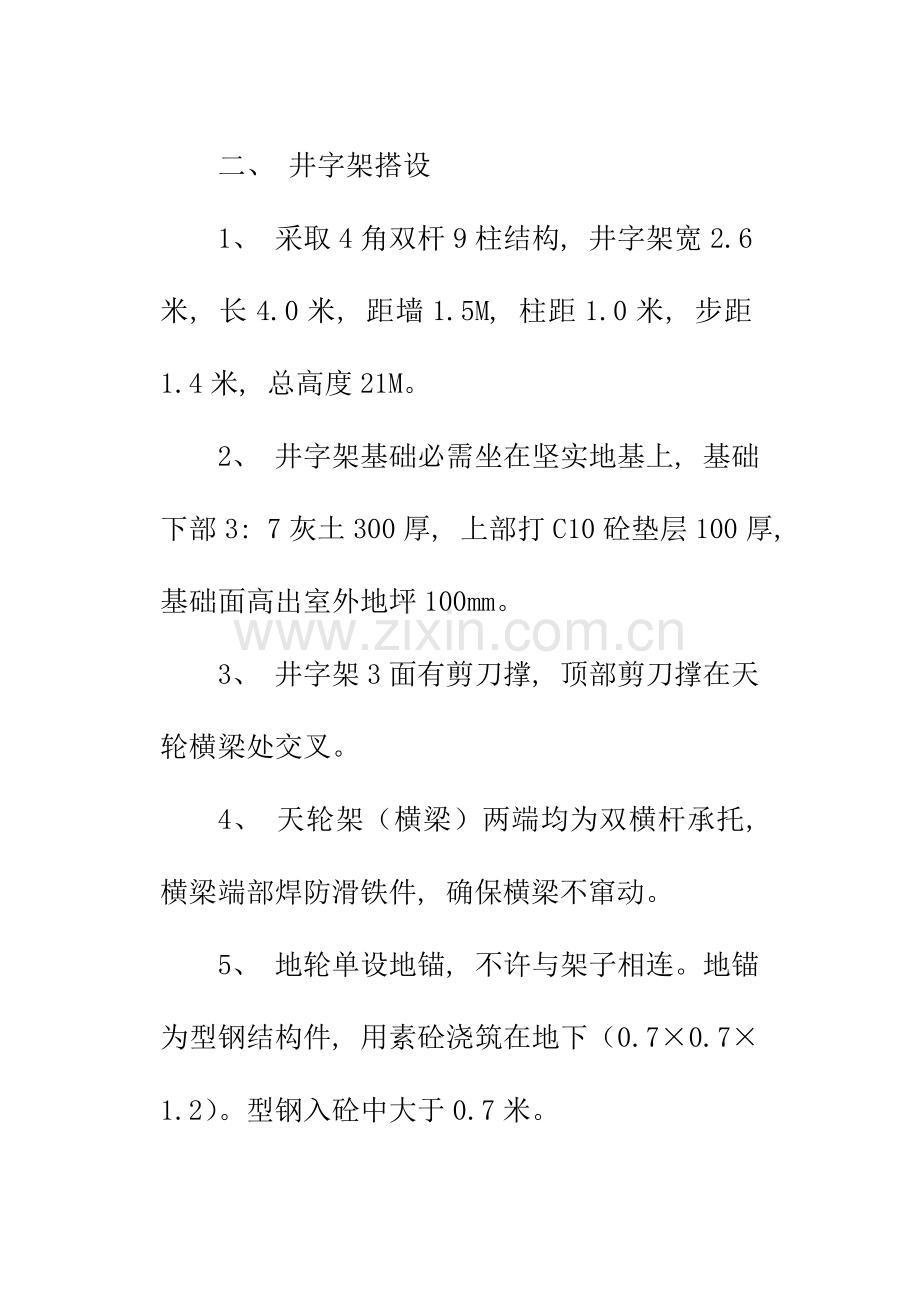

二、 井字架搭设
1、 采取4角双杆9柱结构, 井字架宽2.6米, 长4.0米, 距墙1.5M, 柱距1.0米, 步距1.4米, 总高度21M。
2、 井字架基础必需坐在坚实地基上, 基础下部3: 7灰土300厚, 上部打C10砼垫层100厚, 基础面高出室外地坪100mm。
3、 井字架3面有剪刀撑, 顶部剪刀撑在天轮横梁处交叉。
4、 天轮架（横梁）两端均为双横杆承托, 横梁端部焊防滑铁件, 确保横梁不窜动。
5、 地轮单设地锚, 不许与架子相连。地锚为型钢结构件, 用素砼浇筑在地下（0.7×0.7×1.2）。型钢入砼中大于0.7米。
6、 设两道缆风绳, 井架顶端一道, 14米高度一道, 由井字架四角向外展开, 与井架夹角大于45度。缆风绳地锚用100×100木方子, 长1200, 2根捆在一起, 坑深1.7米, 木方子与缆风绳垂直方向放置, 水平埋在地下。
7、 井字架出口工作平台, 满铺50mm厚脚手板（宽同井字架）
8、 井字架底部上料口, 搭设防护棚, 宽2.6米, 高2.4米, 长3米, 棚顶满铺50mm脚手板。
9、 井字架四面、 上料口保护棚、 出料口两侧挂密目安全网。
10、 井字架、 工作平台、 单排外架子, 步距相同搭成一体, 并与结构连牢。
11、 上料口、 出料口, 按要求安装防护栏门, 双层互控。
12、 按设备部门提供井字架导轨安装要求, 在井字架内侧固定导轨, 导轨上下垂直, 左右平行等距, 导轨应顺直, 平滑无弯曲或凹凸现象。
13、 卷扬机与井字架距离约20米, 卷扬机搭防护棚, 棚顶满铺50厚脚手板, 面对井架方向搭防护屏障（钢管架子或钢筋网）地面上钢丝绳子, 砌砖墙盖木板防护。卷扬机地锚, 参考缆风绳地锚做法。
14、 地锚施工, 保持原有土层, 不然必需很好扎实, 土密度在17KN/m3以上。
三、 安全技术要求:
1、 井字架天轮高出最高层操作平台6米（最高操作平台高约15米（井字架高21米）
2、 天轮下2米处设限位装置。
3、 雨季施工, 架子设避雷装置, 接地电阻不应大于10Ω。
4、 选择2100×3400吊盘, 配件要求齐全、 可靠, 整体坚固、 灵敏, 吊盘自重6.0KN。
5、 卷扬机选择拉力20KN, 机件灵敏可靠, 制动有效, 有过载自控装置。
6、 有合格证架工施工, 严格按架子搭设相关规程要求操作, 杆件连接合理, 接头错开, 扣件紧固适度。
7、 架子垂直度小于50mm。
8、 架子搭完做吊载试车, 试吊合格, 上报企业检验, 不经企业专业部门验收不能使用。
