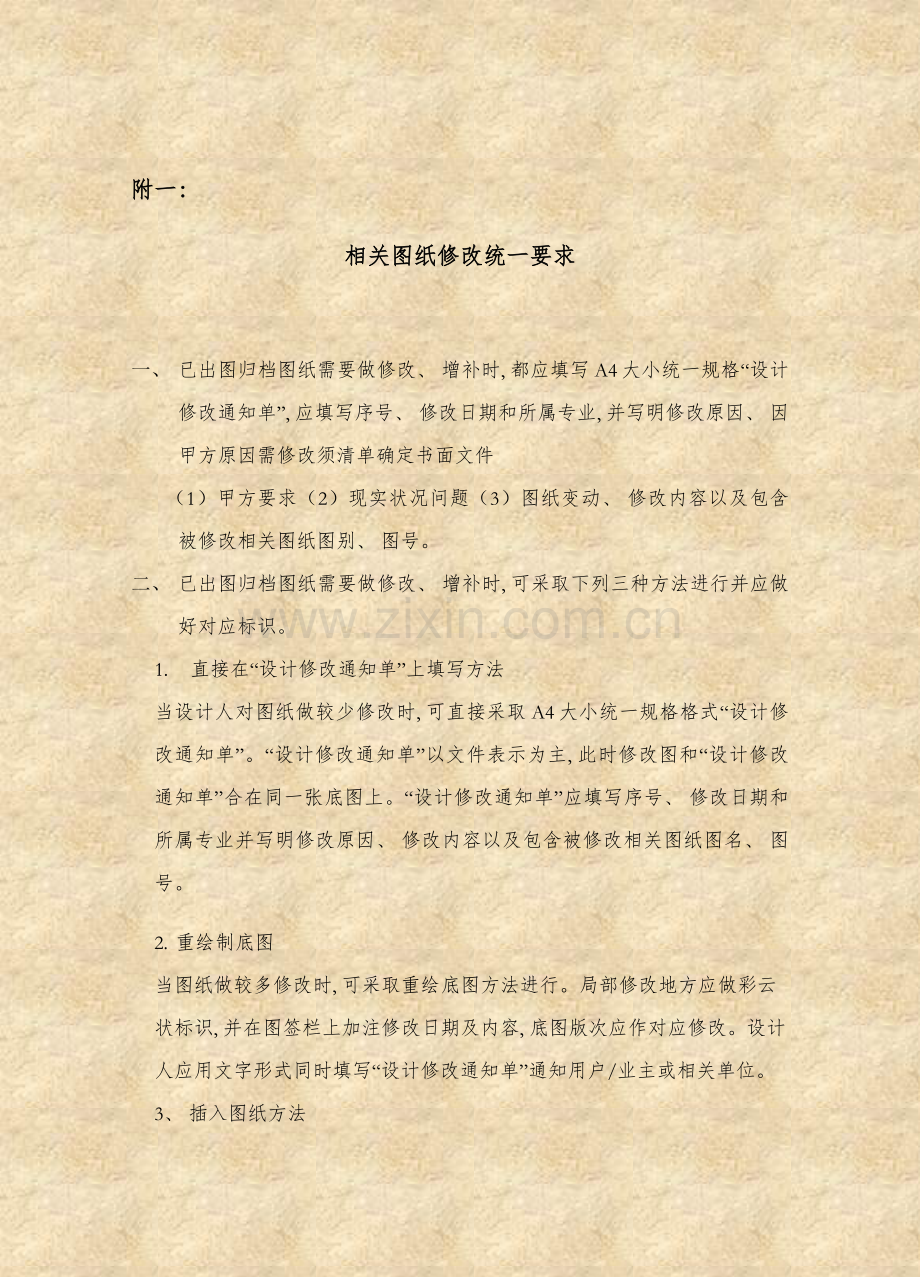

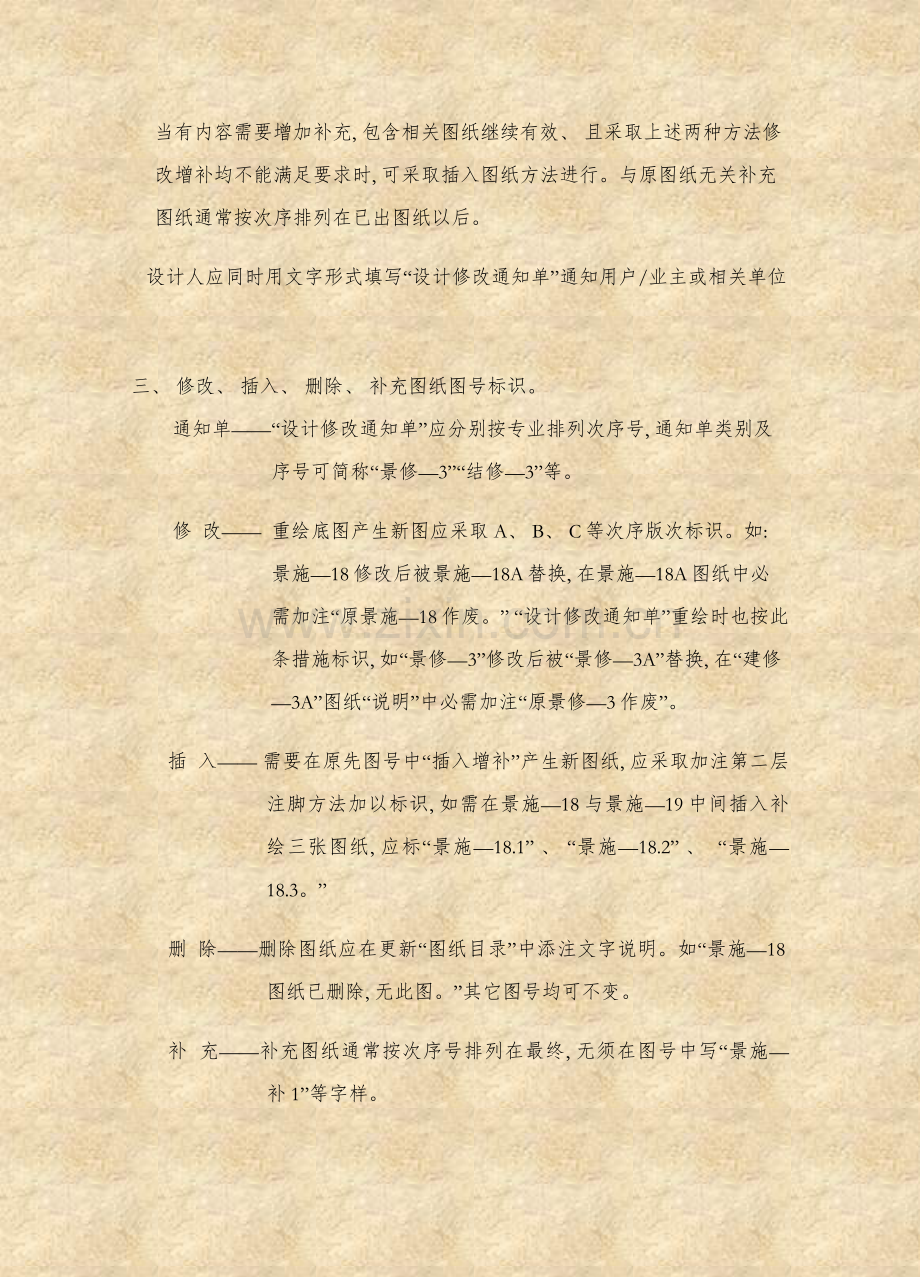

附一: 相关图纸修改统一要求一、已出图归档图纸需要做修改、增补时, 都应填写A4大小统一规格“设计修改通知单”, 应填写序号、修改日期和所属专业, 并写明修改原因、因甲方原因需修改须清单确定书面文件（1）甲方要求（2）现实状况问题（3）图纸变动、修改内容以及包含被修改相关图纸图别、图号。二、已出图归档图纸需要做修改、增补时, 可采取下列三种方法进行并应做好对应标识。 1. 直接在“设计修改通知单”上填写方法当设计人对图纸做较少修改时, 可直接采取A4大小统一规格格式“设计修改通知单”。“设计修改通知单”以文件表示为主, 此时修改图和“设计修改通知单”合在同一张底图上。“设计修改通知单”应填写序号、修改日期和所属专业并写明修改原因、修改内容以及包含被修改相关图纸图名、图号。 2. 重绘制底图当图纸做较多修改时, 可采取重绘底图方法进行。局部修改地方应做彩云状标识, 并在图签栏上加注修改日期及内容, 底图版次应作对应修改。设计人应用文字形式同时填写“设计修改通知单”通知用户/业主或相关单位。 3、插入图纸方法当有内容需要增加补充, 包含相关图纸继续有效、且采取上述两种方法修改增补均不能满足要求时, 可采取插入图纸方法进行。与原图纸无关补充图纸通常按次序排列在已出图纸以后。设计人应同时用文字形式填写“设计修改通知单”通知用户/业主或相关单位三、修改、插入、删除、补充图纸图号标识。通知单——“设计修改通知单”应分别按专业排列次序号, 通知单类别及序号可简称“景修—3”“结修—3”等。修改—— 重绘底图产生新图应采取A、 B、 C等次序版次标识。如: 景施—18修改后被景施—18A替换, 在景施—18A图纸中必需加注“原景施—18作废。” “设计修改通知单”重绘时也按此条措施标识, 如“景修—3”修改后被“景修—3A”替换, 在“建修—3A”图纸“说明”中必需加注“原景修—3作废”。插入—— 需要在原先图号中“插入增补”产生新图纸, 应采取加注第二层注脚方法加以标识, 如需在景施—18与景施—19中间插入补绘三张图纸, 应标“景施—18.1” 、 “景施—18.2” 、 “景施—18.3。” 删除——删除图纸应在更新“图纸目录”中添注文字说明。如“景施—18图纸已删除, 无此图。”其它图号均可不变。补充——补充图纸通常按次序号排列在最终, 无须在图号中写“景施—补1”等字样。四、全部修改内容凡包含到相关图纸或相关专业, 都应在修改图文字说明中写清楚, 修改后图纸必需经相关专业人员验证并签署。五、图纸目录添注和更新 1、 “设计修改通知单”目录自成体系。各专业第一张“设计修改通知单”出图时应附“设计修改通知单”目录, 以后零星出图通知单由企业档案室在该目录中添加序号等内容。 2、当“ 重绘” 、 “ 插入”方法修改、补充设计图零星出图时, 由企业档案室在原图纸目录中添加版次号等内容。 3、各专业“ 设计修改通知单”或“ 重绘” 、 “插入图纸累计每超出十张, 均应由设计人更新图纸目录, 或在合适阶段按专业汇总更新有效版本图纸目录。六、归档 1、由设计人员创（名称+<修>+日期）存于项目目录夹 2、对较大修改或额外工作量大时, 报请项目责任人各案处理。附二设计文件文档归档清单 (如电子版, 请用A3或A4打印白图各一份) 工程名称工程编号序号归档文件备注 1 建设单位工程项目立项同意文件,设计任务书 2 计划部门同意用地范围和红线图、地形图、河道蓝线图、管线资料图, 设计协议副本 3 方案设计或可行性研究汇报审批意见、评定或教授评审汇报 4 初步设计批复文件及教授评审汇报 5 消防、环境保护、交通、卫生、供电、供水、煤气、电信、市政、劳动、抗震、人防等政府主管部门以及施工图审图企业审核意见 6 工程地质勘察汇报、工程测量技术汇报、弯沉测试汇报、交通量估计汇报 7 施工图技术交底统计、施工图会审计要 8 方案设计或可行性研究汇报和初步设计文本、概（预）算书 9 个专业计算书（结构、道路、桥梁、给排水、电气、暖通等）建筑节能计算书 10 设计任务通知单、设计纲领、设计对外接口联络统计、设计互提资料单、设计评审统计、设计文件校审统计、施工图会审统计、设计变更表 11 施工图文本 12 设计变更通知单、工程设计业务联络单及施工配合统计等 13 施工单位技术核定单及工程业务联络单 14 项目反馈评审表 15 工程验收资料（验槽、基础、主体结构分部分项、完工验收） 16 优异设计申报材料 17 其她归档人/日期: 验收人/日期: 说明: 1、设计工作中凡包含上述文件资料, 请在归档文件名前打“√”文件数量和需说明事项可填入“备注”栏; 2、本清单由项目责任人填写、档案管理人员按实际收到材料核实、确定无误后签字。附三设计变更表工程名称工程编号子项名称设计阶段专业变更原因及内容设计人员（签字）/日期: 本件移交以下部门评审部门签署评审意见审批意见: 项目责任人/日期: 注: 现场配合人员将此表送相关设计人员实施变更, 对复杂及大范围变更, 报所部或经营室立案同意, 方可实施。附四文件更改申请单更改文件名称文件编码申请更改部门申请更改原因: 申请人/日期: 更改前内容: 更改后内容（可另附页）审核意见: 审核人/日期: 同意意见: 同意人/日期: 附五工程设计业务联络单主题文号收件单位收件人抄送总页数工程名称工程编号发文部门发文人批准人正文: 单位(盖章) 日期年月日附六设计评审统计工程名称工程编号子项名称专业评审阶段 □方案设计（可行性研究） □初步设计 □施工图设计主持人统计人评审日期参与人员评审关键点评审结论评审主持人（签字）/日期评审结论实施情况实施人/日期实施情况验证评审主持人/日期附七设计任务通知单工程名称编号相关部门相关单位任务下达部门企业级（签字）项目组级（签字）要求计划开启日期计划完成日期实际开启日期实际完成日期员工自评签字: 负责人评价签字: 审批年月日注: 此任务单为考评工作量之用。附八施工图会审统计工程名称工程编号子项名称会审日期会审内容及意见参加人员建筑给排水结构电气道路暖通桥梁经济园林项目责任人统计人注: 依据项目需要可另加附件附九设计外部接口联络统计（一）工程名称工程编号收文单位收文人对外提交文件清单编号文件内容提交部门提交人/日期收件人／日期设计外部接口联络统计（二）工程名称工程编号建设单位联络人用户提供文件清单编号收到日期接收人文件名称验证人验证意见注 : 本统计须附提交文件。附十项目成本表工程名称工程编号协议价预设成本阶段收进日期支出日期前期概念设计方案中期扩初施工图后期服务及结束所部评定及备注注: 此表由办公室负责填写, 并由项目责任人确定, 归档后作为评定内容附十一设计意见反馈表工程名称工程编号规模开始日期完成日期地点项目责任人设计组组员甲方意见反馈总体评价分项打分布局绿化地形土建小品水电铺装细部结构其她项目组自评自评分所部评审等级注: 此表由所部组织填写, 作为项目档案计入考评内容附十二设计文件校审统计工程名称工程编号子项名称专业设计阶段 □方案（可行性研究）□初步设计 □施工图设计日期图号关键问题或处理意见修改实施情况审核(定)人: 校(核)对人: 设计人: 共页第页附十三工程设计光盘备份表工程名称工程编号子项名称备份日期图纸文件存放目录设计人员所属专业项目责任人签字/日期计划经营室签字/日期微机室签字/日期备注附十四文件目录编号文件名称填写部门（人）流转部门（人）阶段 1 设计纲领所部及项目责任人共同填写前期, 立项后 2 任务通知单项目责任人项目组组员 3 文件签收单设计师甲方对接部门前中后期 4 设计评审统计总工所部, 项目组方案, 扩初 5 施工图会审总工所部, 项目组施工图后期 6 校审单表内个人各部总工及项目部施工图后期 7 工程联络单项目部甲丙方对接部门后期服务阶段 8 图纸修改要求所部文件项目组组员后期服务阶段 9 更改申请设计师项目责任人后期服务阶段 10 变更单设计师各会签人员及甲方后期服务阶段 11 项目成本表办公室所部项目一直 12 项目意见反馈表甲方所部项目结束 13 设计文件归档清单项目责任人办公室项目结束 14 光盘备份项目责任人办公室项目结束谢谢指正 !
