光催化氧化除臭设备
光催化氧化是在外界可见光作用下发生催化作用,光催化氧化反应是以半导体及空气为催化剂, 以光为能量, 将有机物降解为CO2和H2O。本企业采取半导体是现在反应效率最高纳米TiO2光催化剂,经蜂窝陶瓷载附特殊处理后使用,达成理想效果。在光催化氧化反应中, 经过紫外光照射在纳米TiO2光催化剂上产生电子空穴对, 与表面吸附水份（H2O）和氧气（O2）反应生成氧化性很活波羟基自由基（OH-）和超氧离子自由基（O2-、 0-）。能够把多种废臭气体如醛类、 苯类、 氨类、 氮氧化物、 硫化物及其它VOC类有机物、 无机物在光催化氧化作用下还原成二氧化碳（CO2）、 水（H2O）以及其它无毒无害物质,同时含有除臭、 消毒、 杀菌功效, 因为在光催化氧化反应过程中无任何添加剂, 所以不会产生二次污染。
该设备关键中纳米光催化触媒材料（GC-100）是一个吸收光能后, 能在其表面产生催化反应物质, 当特定纳米波长紫外光照射光催化触媒材料（GC-100）时, 其表面发生光催化氧化还原反应。光催化触媒材料（GC-100）吸收光子后在其表面产生电子（E—）和空穴（H+）, 将吸收光能转化成化学能, 即含有光催化作用。 当光催化触媒材料（GC-100）与空气中水接触时, 表面就吸附H2O、 O2、 OH—, H2O、  OH—被空穴（H+）所氧化, O2被电子（E—）还原, 反应式以下:  H2O+ H+ OH. + H+ O2+ E— O2—OH—基团氧化能力较强, 使有机物氧化, 最终分解为水和CO2。下面为经典污染物被该装备氧化机理。 脂肪族氧化机理:

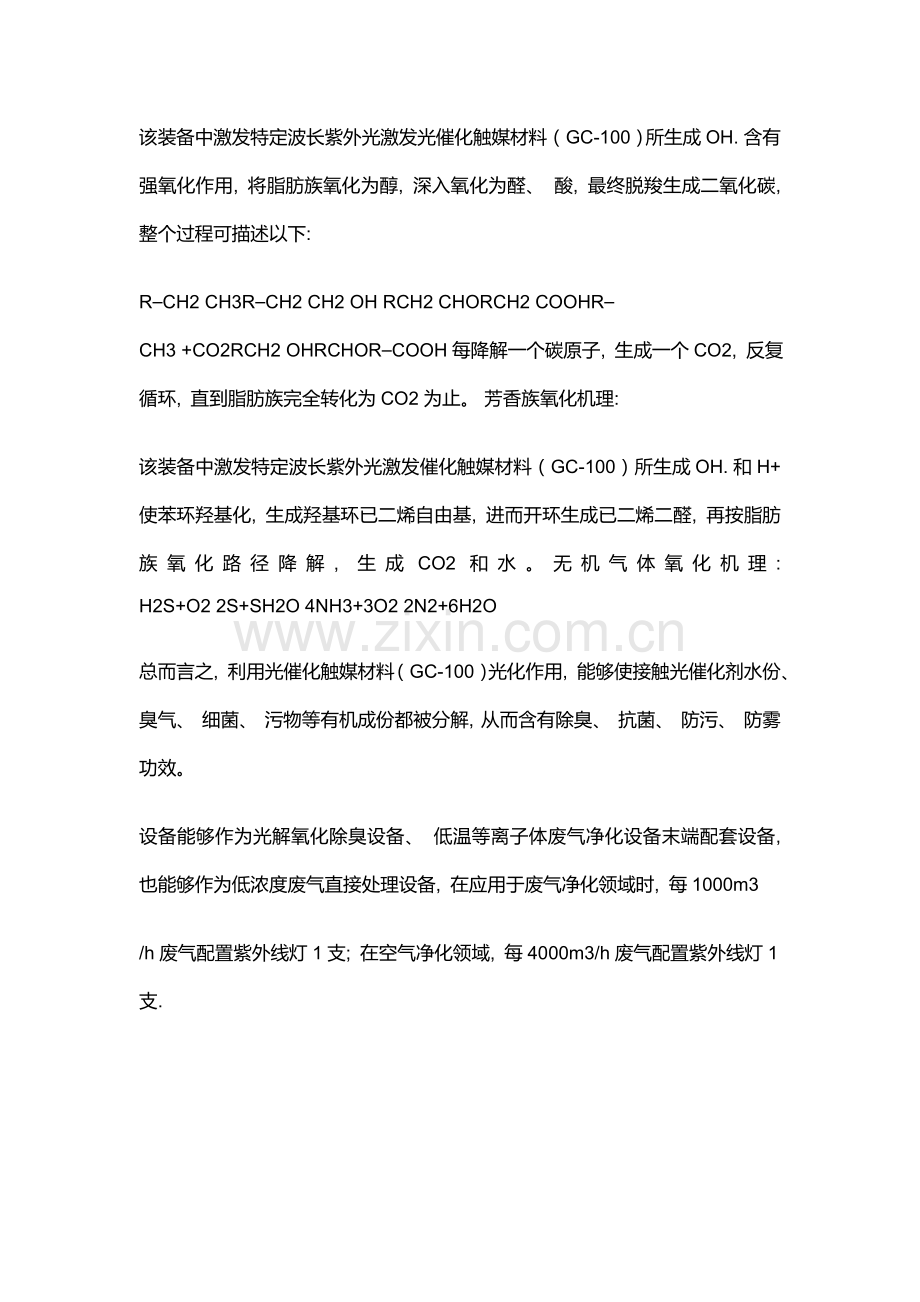

该装备中激发特定波长紫外光激发光催化触媒材料（GC-100）所生成OH. 含有强氧化作用, 将脂肪族氧化为醇, 深入氧化为醛、 酸, 最终脱羧生成二氧化碳, 整个过程可描述以下:
R–CH2 CH3R–CH2 CH2 OH RCH2 CHORCH2 COOHR–CH3 +CO2RCH2 OHRCHOR–COOH每降解一个碳原子, 生成一个CO2, 反复循环, 直到脂肪族完全转化为CO2为止。 芳香族氧化机理:
该装备中激发特定波长紫外光激发催化触媒材料（GC-100）所生成OH. 和H+使苯环羟基化, 生成羟基环已二烯自由基, 进而开环生成已二烯二醛, 再按脂肪族氧化路径降解, 生成CO2和水。无机气体氧化机理: H2S+O2 2S+SH2O 4NH3+3O2 2N2+6H2O
总而言之, 利用光催化触媒材料（GC-100）光化作用, 能够使接触光催化剂水份、 臭气、 细菌、 污物等有机成份都被分解, 从而含有除臭、 抗菌、 防污、 防雾功效。
设备能够作为光解氧化除臭设备、 低温等离子体废气净化设备末端配套设备, 也能够作为低浓度废气直接处理设备, 在应用于废气净化领域时, 每1000m3
/h废气配置紫外线灯1支; 在空气净化领域, 每4000m3/h废气配置紫外线灯1支.
1、 TiO2光解催化氧化设备对从烃到羧酸种类众多有机物都有效, 包含挥发性有机物（VOC）、 无机物、 硫化氢、 氨气、 硫醇类等关键污染物, 以及多种恶臭味, 脱臭效率最高可达99%以上。美国环境保护署公布九大类114种污染物均被证实可经过光催化氧化得到治理, 即使对原子有机物如卤代烃、 燃料、 含氮有机物、 有机磷杀虫剂也有很好去除效果, 通常经过连续反应可达成完全净化。（TiO2 催化剂寿命是无限延长, 无需更换）
2、 气液两相高效除恶臭, 矿化程度高:  气液两相产生高级氧化剂O3和羟基OH能高效去除恶臭气体, 这两种氧化剂氧化能力极强, 对恶臭气体降解比较完全。可较根本脱除产生恶臭物质和多种恶臭味, 脱臭效果满足国家1993年颁布恶臭污染物排放标准（GB14554-93）
3、 无需添加任何化学物质: 只需要设置对应排风管道和排风动力, 使恶臭气体经过本设备进行脱臭分解净化, 无需添加任何化学物质参与化学反应。
4、 适用范围广: 可适应高、 低浓度, 大气量, 不一样恶臭气体物质脱臭净化处理, 可天天二十四小时连续工作, 运行稳定可靠。
5、 运行成本低: 本设备无任何机械动作, 无噪音, 无需专员管理和日常维护, 只需作定时检验, 本设备能耗低, 设备风阻极低＜50pa, 可节省大量排风动力能耗。
6、 优质进口材料制造: 防水、 防火、 防爆、 防腐蚀, 使用寿命长。 7、 科技含量高: 采取优异高级氧化技术, 突破单一体系反应局限, 使恶臭气体在气液两相体系中被高效去除, 在整个反应体系中, 有两种氧化能力极强氧化剂—O3和羟基OH参与反应, 使得脱臭效果愈加, 恶臭气体矿化程度更高, 可无害化排放, 无二次污染。
HenLson光解氧化除臭设备 使用说明书
感谢您选购浙江菲尔特生产高效光解氧化除臭设备, 设备属于工业定制产品, 务必仔细了解产品性能、 操作方法以及维护管理须知。

一: 产品性能
产品采取185nm紫外线辐射电离空气中氧气、 水分子, 产生强氧化性自由基, 经过自由基氧化污染物分子, 实现除恶臭、 降低污染物浓度功效。

二: 产品结构
   产品主体采取304不锈钢, 整体采取聚四氟乙烯材料绝缘、 隔热防护, 长久有效性能优越; 易耗元件采取抽屉结构, 整体配置门体结构, 方便管理维护。废气自下向上, 依次经过过滤装置、 紫外线辐射装置、 臭氧氧化装置三节净化; 控制系统设置在设备底部, 方便操控; 两侧装配电源, 上部为镇流器和保护电器, 下部为紫外线灯帽固定架, 配置若干风机冷却。 无尤其说明, 设备为负压使用。

三: 紫外线灯须知 （紫外线装配示意图）

1: 设备使用中请勿开启正面紫外线检修门, 本机集中装配90支185nm波长紫外线灯, 3m范围将对皮肤和眼睛造成伤害, 发光时更不能够触摸, 会直接烧伤皮肤。
2: 镇流器启辉, 输出电压较高, 运行时温度＞60°, 请勿触摸。
3: 紫外线电离能力极强, 运行中务必确保良好通风。
4: 高温、 潮湿造成空气绝缘性能下降, 紫外线电离速度、 能力提升, 可能出现热击穿。
5: 空气能见度下降, 影响光通量, 将造成处理效率下降
6: 紫外线光管表面结垢, 将直接造成净化效率。
7: 镇流器、 灯架配置若干冷却风机, 风机必需良好工作, 不然直接影响紫外线灯寿命。

四: 过滤装置
依据（三）4、 5、 6要求, 过滤材料采取活性炭纤维, 厚度2mm, 过滤装置应该依据运行实际情况, 制订清洗时间表, 定时清洗, 2-3个月后, 采取开水浸洗, 通常使用寿命1年。长久使用可能造成抽屉结构锁紧, 请仔细操作。

五: 电器须知
1: 大风、 雷电、 高热等恶劣天气, 务必停止设备运行。高热天气在设备停止运行时, 请保持冷却风机运行正常。
2: 设备出厂, 电线采取悬空处理, 运行时检验是否符合要求。
3: 设备最好在210-230V电压中运行, 低于210V, 长久使用将影响寿命; 高压230V, 将直接烧毁紫外线灯。
4: 电器控制系统分别装配在设备两侧上部和底部控制箱内, 开启前请检验上部断路器是否闭合。
5: 底部控制箱内部左上方:设置总线断路器,  6: 内部门板装配单元“运行”“停止”按钮,  7: 控制电器出厂已经设置,
