吊篮计算书
一、 前端悬挑1.7M计算书

6m吊篮 重量500kg
前梁
配重 每块25kg
前悬挑长: 1.7m
后挑长度: 4.0m

前支座 钢丝绳中梁 后梁 后支座

依据厂家出厂安装说明书技术参数, 以最大组合6米长吊篮计算:
(单根承重钢丝绳额定破断拉力: S取53KN, 钢丝绳D=8.3mm)
1、 荷载计算参数
(1) 6米钢制平台, 自重500kg(包含提升、 安全锁、 电控箱、 电机)
(2) 钢丝绳φ8.3mm、 按25m高、 钢丝绳根数4根（安全钢丝绳2根、 工作钢丝绳2根。）
4根×25m×0.295kg/m=29.5kg
(3) 额定载重: 300kg
(4) 承重钢丝绳D=8.3mm, 额定破断拉力S=53KN。
2、 抗倾覆计算
依据高处作业吊篮GB19155-（6.5.5.3 ）在正常工作状态下, 吊篮悬挂机构抗倾覆力矩与倾覆力矩比值CWt 不得小于3。

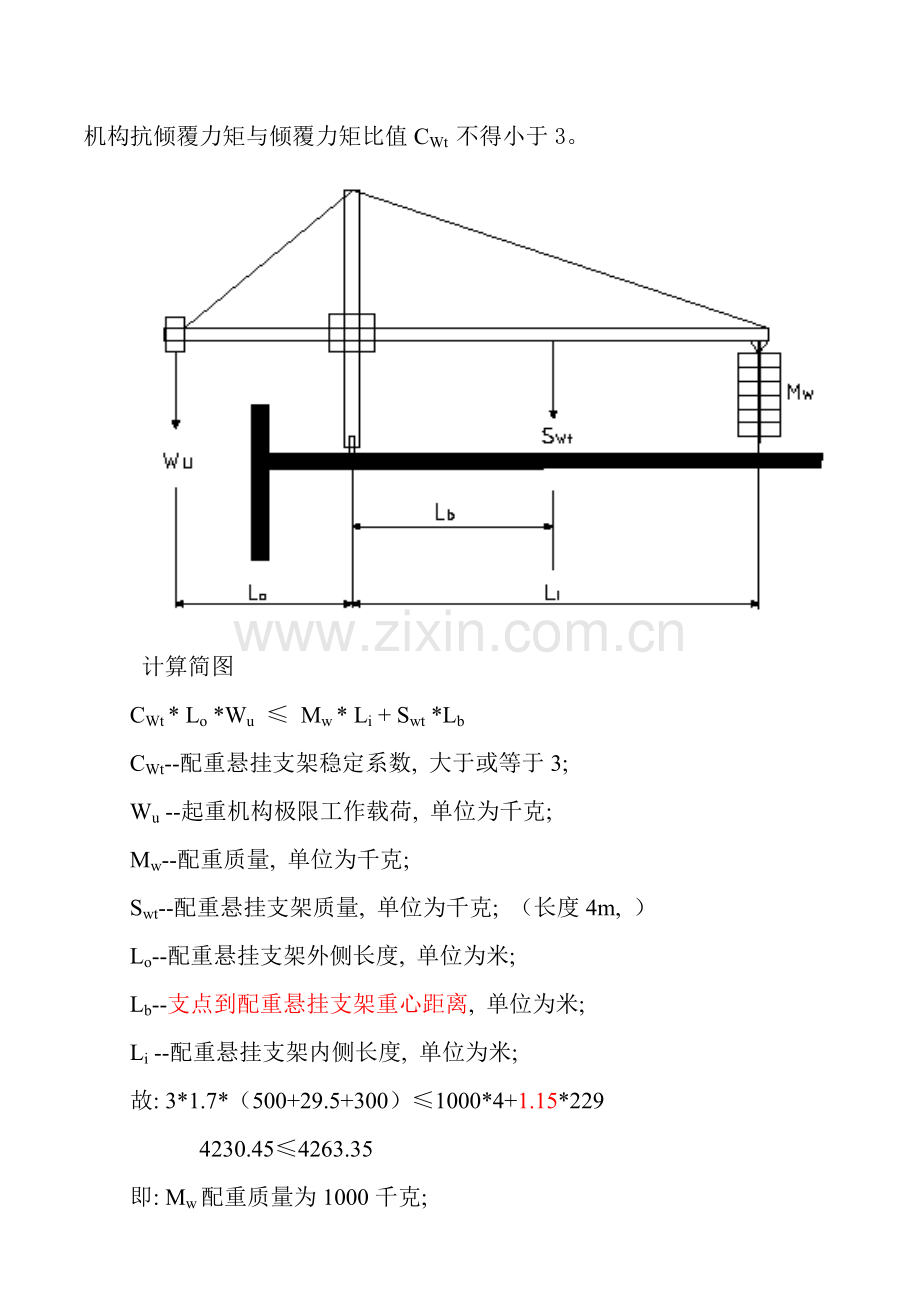

计算简图
CWt * Lo *Wu ≤ Mw * Li + Swt *Lb
CWt--配重悬挂支架稳定系数, 大于或等于3;
Wu --起重机构极限工作载荷, 单位为千克;
Mw--配重质量, 单位为千克;
Swt--配重悬挂支架质量, 单位为千克; （长度4m, ）
Lo--配重悬挂支架外侧长度, 单位为米;
Lb--支点到配重悬挂支架重心距离, 单位为米;
Li --配重悬挂支架内侧长度, 单位为米;
故: 3*1.7*（500+29.5+300）≤1000*4+1.15*229
4230.45≤4263.35
即: Mw配重质量为1000千克;
单个配重重量: 25kg
抗倾覆G配（取值）=40块x 25(kg/块)=1000 kg
施工现场安装配重总数量40块。
3、 钢丝绳安全系数计算:
n=S×a/W
W: 额定载重量、 悬吊平台自重和钢丝绳自重等所产生重力之和
W=（500+29.5+300）*10/1000=8.29KN
S: 单根承重钢丝绳额定破断拉力KN, D=8.3mm钢丝绳S=53KN
　a:受力钢丝绳根数
n＝53kN×2/8.29kN
＝12.78
依据高处作业吊篮GB19155-(6.6.1)钢丝绳安全系数不应小于8
结论: 安全。
本计算书计算时根据本工程最高楼栋25米计算。
二、 前端悬挑1.5M计算书

6m吊篮 重量500kg
前梁
配重 每块25kg
前悬挑长: 1.5m
后挑长度: 4.2m

前支座 钢丝绳中梁 后梁 后支座

依据厂家出厂安装说明书技术参数, 以最大组合6米长吊篮计算:
（单根承重钢丝绳额定破断拉力: S取53KN, 钢丝绳D=8.3mm）
1、 荷载计算参数
(1) 6米钢制平台, 自重500kg(包含提升、 安全锁、 电控箱、 电机)
(2) 钢丝绳φ8.3mm、 按60m高、 钢丝绳根数4根（安全钢丝绳2根、 工作钢丝绳2根。）
4根×60m×0.295kg/m=70.8kg,
(3) 额定载重: 480kg
(4) 承重钢丝绳D=8.3mm, 额定破断拉力S=53KN。
2、 抗倾覆计算
依据高处作业吊篮GB19155-9（5.2.7 ）在正常工作状态下, 吊篮悬挂机构抗倾覆力矩与倾覆力矩比值不得小于2。

G前
G配
1.5m
4.2m

计算简图
抗倾覆系数≥2
抗倾覆G后 * 4.2m≥2 * G前 * 1.5m （g取值10）
G前＝(500kg+70.8kg+86.1kg+480kg)/100=11.37kN
G支=G前支+G后支 G前支=0.86KN G后支=2.4KN
G后 =G配+G后支/2≥（2 * G前 * 1.5）/4.2
G配 ≥（2 * G前 * 1.5m）/4.2 - G后支/2 =6.92KN=692Kg
单个配重重量: 25kg
抗倾覆G配（取值）=40块x 25(kg/块)=1000 kg
施工现场安装配重总数量40块。
3、 钢丝绳安全系数计算:
n=S×a/W
W: 额定载重量、 悬吊平台自重和钢丝绳自重等所产生重力之和
W=G前总=11.37kN
S: 单根承重钢丝绳额定破断拉力KN, D=8.3mm钢丝绳S=53KN
　a:受力钢丝绳根数
n＝53kN×2/11.37kN
＝9.32
依据高处作业吊篮GB19155-(5.4.6.2)钢丝绳安全系数不应小于9
结论: 安全。
本计算书计算时根据本工程最高楼栋（18层）计算。
