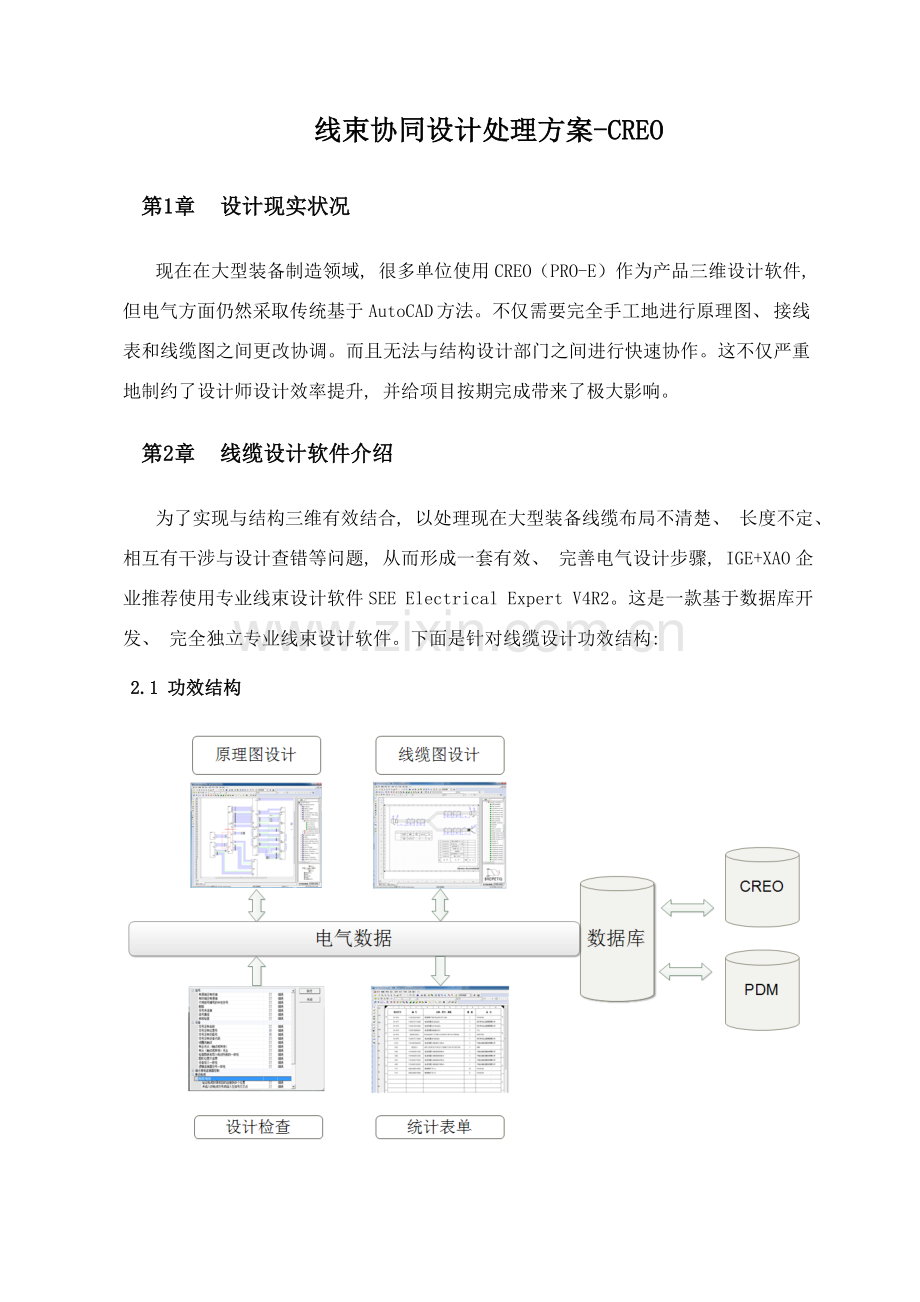

线束协同设计处理方案-CREO
第1章 设计现实状况
现在在大型装备制造领域, 很多单位使用CREO（PRO-E）作为产品三维设计软件, 但电气方面仍然采取传统基于AutoCAD 方法。不仅需要完全手工地进行原理图、 接线表和线缆图之间更改协调。而且无法与结构设计部门之间进行快速协作。这不仅严重地制约了设计师设计效率提升, 并给项目按期完成带来了极大影响。
第2章 线缆设计软件介绍
为了实现与结构三维有效结合, 以处理现在大型装备线缆布局不清楚、 长度不定、 相互有干涉与设计查错等问题, 从而形成一套有效、 完善电气设计步骤, IGE+XAO企业推荐使用专业线束设计软件SEE Electrical Expert V4R2。这是一款基于数据库开发、 完全独立专业线束设计软件。下面是针对线缆设计功效结构:
2.1 功效结构

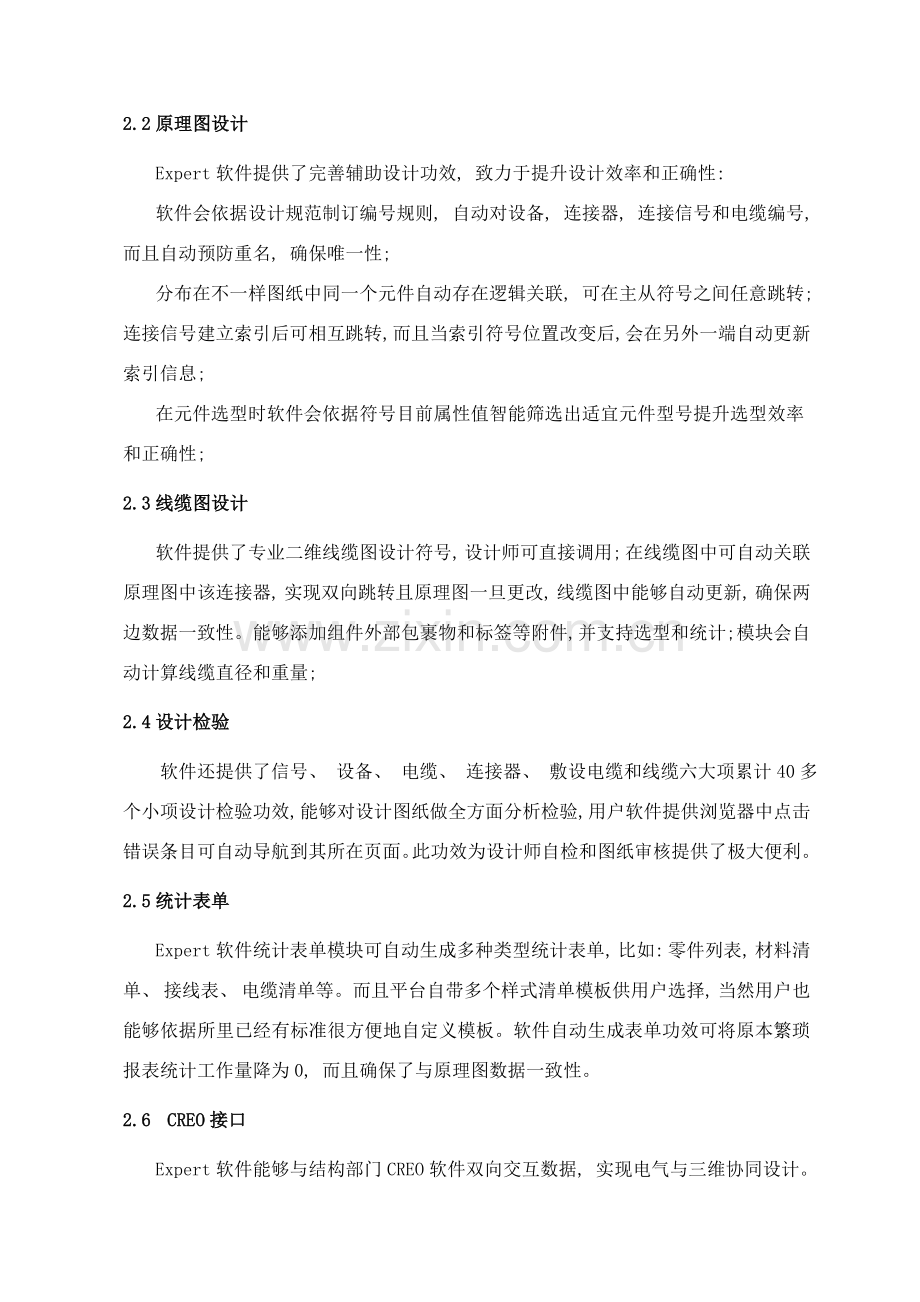

2.2 原理图设计
Expert软件提供了完善辅助设计功效, 致力于提升设计效率和正确性:
软件会依据设计规范制订编号规则, 自动对设备, 连接器, 连接信号和电缆编号, 而且自动预防重名, 确保唯一性;
分布在不一样图纸中同一个元件自动存在逻辑关联, 可在主从符号之间任意跳转;
连接信号建立索引后可相互跳转, 而且当索引符号位置改变后, 会在另外一端自动更新索引信息;
在元件选型时软件会依据符号目前属性值智能筛选出适宜元件型号提升选型效率和正确性;
2.3 线缆图设计
软件提供了专业二维线缆图设计符号, 设计师可直接调用; 在线缆图中可自动关联原理图中该连接器, 实现双向跳转且原理图一旦更改, 线缆图中能够自动更新, 确保两边数据一致性。能够添加组件外部包裹物和标签等附件, 并支持选型和统计; 模块会自动计算线缆直径和重量;
2.4 设计检验
软件还提供了信号、 设备、 电缆、 连接器、 敷设电缆和线缆六大项累计40多个小项设计检验功效, 能够对设计图纸做全方面分析检验, 用户软件提供浏览器中点击错误条目可自动导航到其所在页面。此功效为设计师自检和图纸审核提供了极大便利。
2.5 统计表单
Expert软件统计表单模块可自动生成多种类型统计表单, 比如: 零件列表, 材料清单、 接线表、 电缆清单等。而且平台自带多个样式清单模板供用户选择, 当然用户也能够依据所里已经有标准很方便地自定义模板。软件自动生成表单功效可将原本繁琐报表统计工作量降为0, 而且确保了与原理图数据一致性。
2.6 CREO接口
Expert软件能够与结构部门CREO软件双向交互数据, 实现电气与三维协同设计。
首先将原理图中电气数据经过数据接口导出给CREO软件进行三维布线设计, 布线完成后再将电缆长度数据导回Expert软件中更新。整个过程中数据都是由软件自动生成, 没有些人工干预。确保了数据一致性。
第3章 方案优势
Expert软件针对线缆设计含有以下优势:
数据源唯一: 每个项目只含有一个数据库, 确保数据源唯一性。当使用不一样模块进行设计时无需实施数据同时, 直接调用上一个阶段设计数据, 可有效确保整个设计阶段数据一致性。
由表成图: 软件支持由Excel表自动生成原理图, 然后自动生成线缆连接表和元件目录表。当原理图修改后, 只需实施命令, 即可自动更新已经生成全部表单, 确保数据一致性。
设计检验: 软件可自动检验目前项目各类图纸中存在设计问题, 如断路、 符号未选型、 符号未命名、 电缆规格与针脚匹配性和元件触点接线数量超出等等错误。并自动导航到错误位置。
文档接口: 软件含有CAD双向接口, 可导入DWG格式图纸, 同时也可将设计图纸导出DWG、 PDF等多个格式。
CREO接口: 软件含有CREO标准数据接口, 设计师能够直接将项目数据经过接口传输给CREO软件进行三维布线设计再将线缆长度返回电气设计平台, 实现协同设计。
PDM接口: 软件含有PDM标准接口, 可与用户PDM系统实现图纸签审和BOM数据集成。
