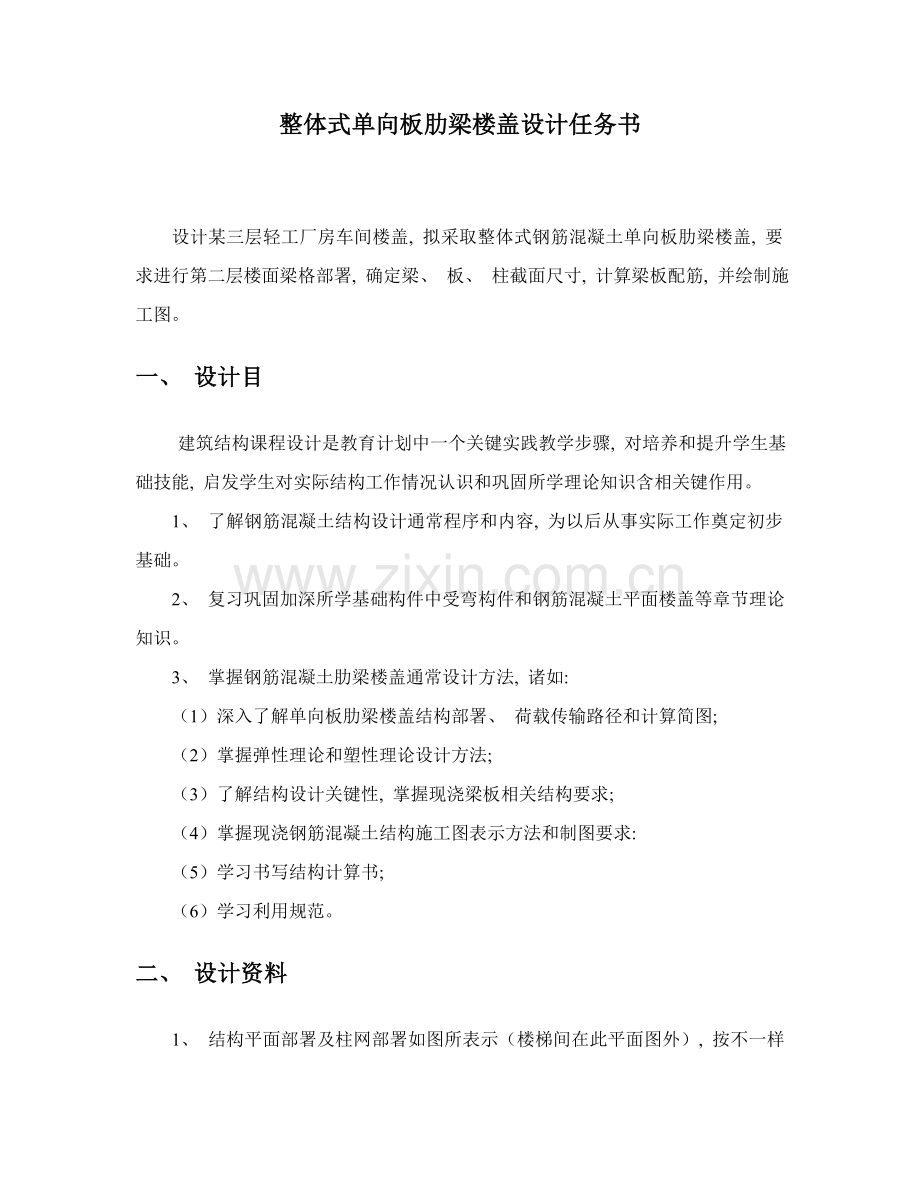

整体式单向板肋梁楼盖设计任务书

设计某三层轻工厂房车间楼盖, 拟采取整体式钢筋混凝土单向板肋梁楼盖, 要求进行第二层楼面梁格部署, 确定梁、 板、 柱截面尺寸, 计算梁板配筋, 并绘制施工图。
一、 设计目
建筑结构课程设计是教育计划中一个关键实践教学步骤, 对培养和提升学生基础技能, 启发学生对实际结构工作情况认识和巩固所学理论知识含相关键作用。
1、 了解钢筋混凝土结构设计通常程序和内容, 为以后从事实际工作奠定初步基础。
2、 复习巩固加深所学基础构件中受弯构件和钢筋混凝土平面楼盖等章节理论知识。
3、 掌握钢筋混凝土肋梁楼盖通常设计方法, 诸如:
（1）深入了解单向板肋梁楼盖结构部署、 荷载传输路径和计算简图;
（2）掌握弹性理论和塑性理论设计方法;
（3）了解结构设计关键性, 掌握现浇梁板相关结构要求;
（4）掌握现浇钢筋混凝土结构施工图表示方法和制图要求:
（5）学习书写结构计算书;
（6）学习利用规范。
二、 设计资料

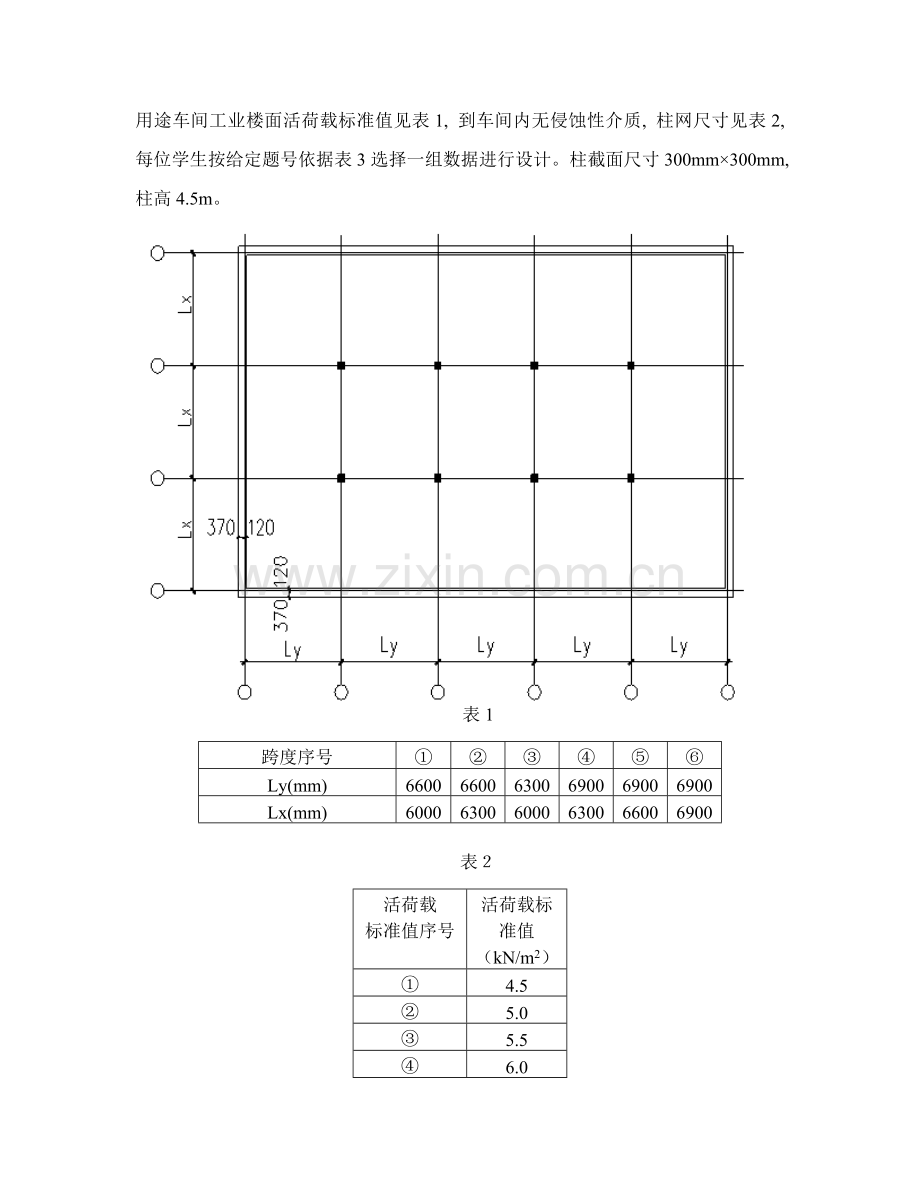

1、 结构平面部署及柱网部署如图所表示（楼梯间在此平面图外）, 按不一样用途车间工业楼面活荷载标准值见表1, 到车间内无侵蚀性介质, 柱网尺寸见表2, 每位学生按给定题号依据表3选择一组数据进行设计。柱截面尺寸300mm×300mm, 柱高4.5m。

表1
跨度序号
①
②
③
④
⑤
⑥
Ly(mm)
6600
6600
6300
6900
6900
6900
Lx(mm)
6000
6300
6000
6300
6600
6900

表２
活荷载
标准值序号
活荷载标准值（kN/m2）
①
4.5
②
5.0
③
5.5
④
6.0
⑤
6.5
⑥
7.0

表３
跨
度
序
号
题
号
活
载
序
号
跨度序号
题号
活载标准值序号

①

②

③

④

⑤

⑥
①
1
2
3
4
5
6
②
7
8
9
10
11
12
③
13
14
15
16
17
18
④
19
20
21
22
23
24
⑤
25
26
27
28
29
30
⑥
31
32
33
34
35
36
2、 楼面结构法:20厚水泥砂浆(比重20kN/m3)
楼板层:钢筋混凝土(比重25kN/m3)
天棚抹灰:15厚混合砂浆(比重18kN/m3)
梁用15mm厚混合砂浆抹灰
3、 材料: 混凝土采取C30;
钢筋: 主梁、 次梁受力筋采取Ⅱ级钢筋, 其它均采取Ⅰ级钢筋。
三、 设计内容及要求
1、 结构部署
柱网尺寸给定, 要求了解确定标准。
梁格部署, 要求确定主、 次梁部署方向及次梁间距。
2、 按塑性理论方法设计楼板和次梁, 按弹性理论方法设计主梁。
3、 给出结构计算书一份。要求: 步骤清楚、 计算正确、 书写工整, 对应图按百分比绘制（包含楼盖结构平面部署图、 板结构和计算简图、 板配筋、 次梁结构和计算简图、 次梁配筋、 主梁结构和计算简图、 主梁配筋）。
要求一律用A4打印纸书写（除部分表格许可打印外）, 图面必需按“制图标准”要求绘制, 要求布图匀称、 表示正确、 线清楚、 图面整齐。
四、 成绩考评及评定
依据结构计算书按五级制评定成绩。
五、 参考资料
1、 建筑结构荷载规范
2、 混凝土结构设计规范
3、 房屋建筑制图统一标准
4、 建筑结构制图标准
5、 “指示书”见教材中设计例题
