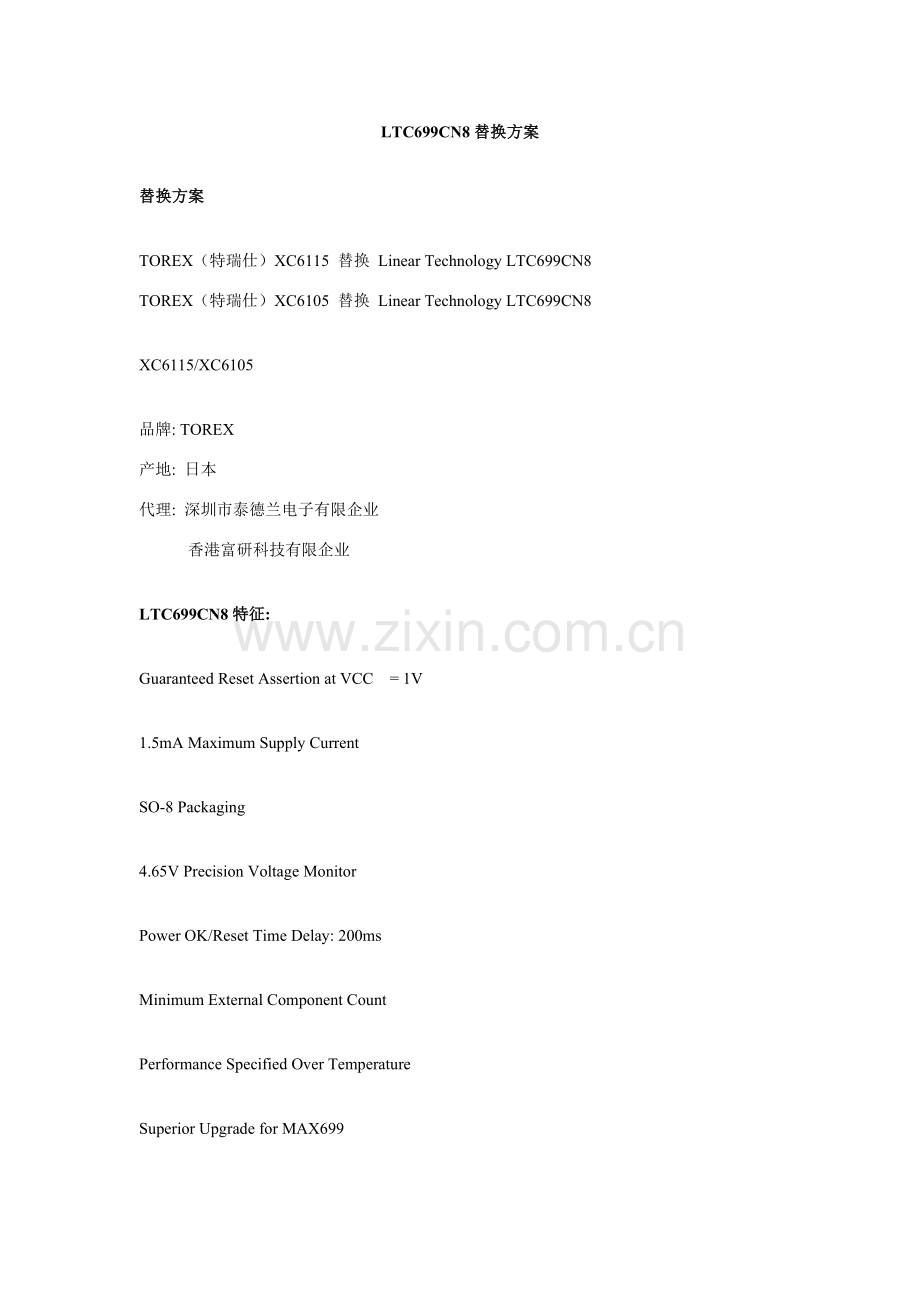

LTC699CN8替换方案

替换方案

TOREX（特瑞仕）XC6115 替换 Linear Technology LTC699CN8
TOREX（特瑞仕）XC6105 替换 Linear Technology LTC699CN8

XC6115/XC6105

品牌: TOREX
产地: 日本
代理: 深圳市泰德兰电子有限企业
香港富研科技有限企业

LTC699CN8特征:

Guaranteed Reset Assertion at VCC = 1V

1.5mA Maximum Supply Current

SO-8 Packaging

4.65V Precision Voltage Monitor

Power OK/Reset Time Delay: 200ms

Minimum External Component Count

Performance Specified Over Temperature

Superior Upgrade for MAX699

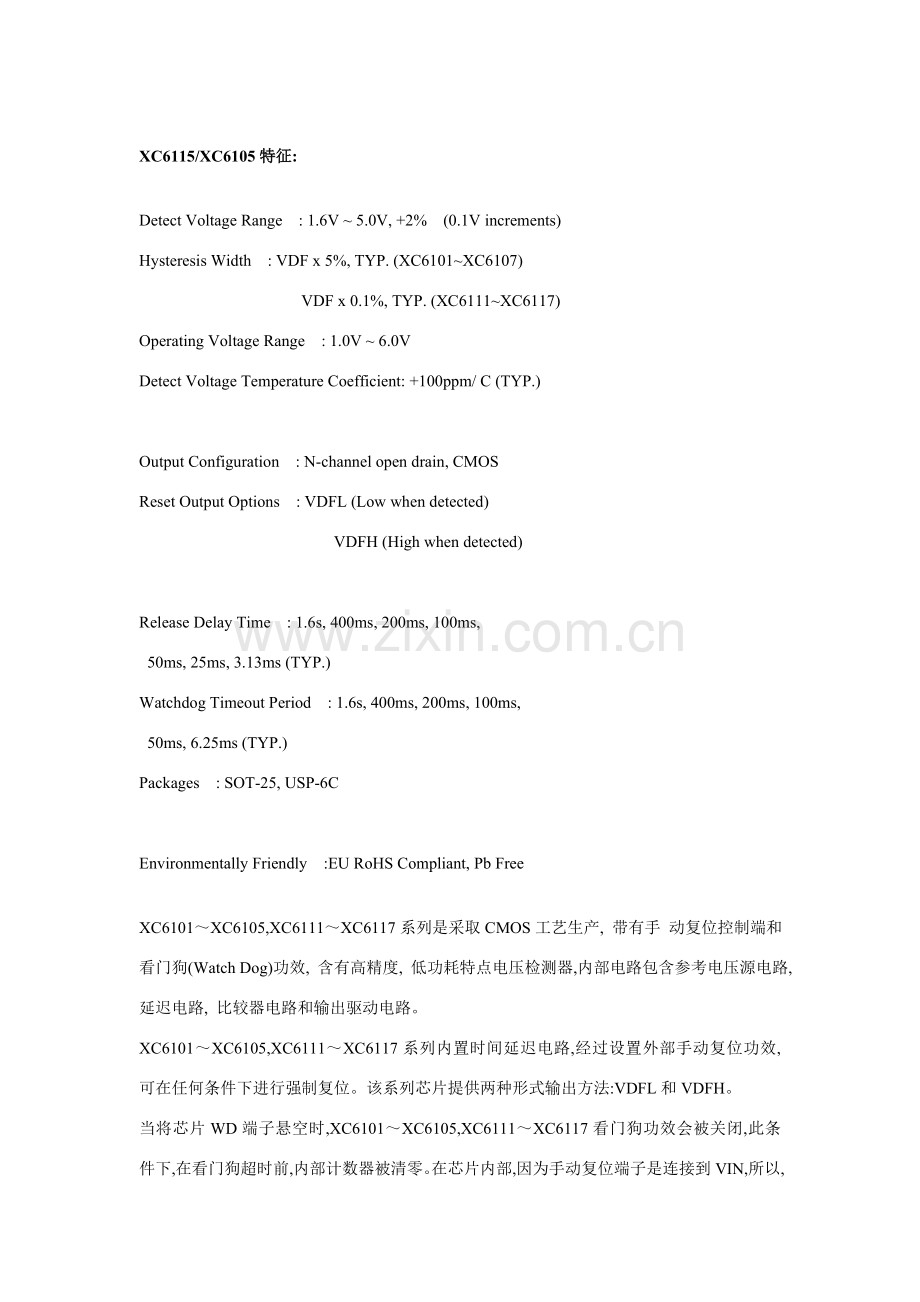

XC6115/XC6105特征:

Detect Voltage Range : 1.6V ~ 5.0V, +2% (0.1V increments)
Hysteresis Width : VDF x 5%, TYP. (XC6101~XC6107)
VDF x 0.1%, TYP. (XC6111~XC6117)
Operating Voltage Range : 1.0V ~ 6.0V
Detect Voltage Temperature Coefficient: +100ppm/ C (TYP.)

Output Configuration : N-channel open drain, CMOS
Reset Output Options : VDFL (Low when detected)
VDFH (High when detected)

Release Delay Time : 1.6s, 400ms, 200ms, 100ms,
50ms, 25ms, 3.13ms (TYP.)
Watchdog Timeout Period : 1.6s, 400ms, 200ms, 100ms,
50ms, 6.25ms (TYP.)
Packages : SOT-25, USP-6C

Environmentally Friendly :EU RoHS Compliant, Pb Free

XC6101～XC6105,XC6111～XC6117系列是采取CMOS工艺生产, 带有手 动复位控制端和 看门狗(Watch Dog)功效, 含有高精度, 低功耗特点电压检测器,内部电路包含参考电压源电路, 延迟电路, 比较器电路和输出驱动电路。
XC6101～XC6105,XC6111～XC6117系列内置时间延迟电路,经过设置外部手动复位功效,可在任何条件下进行强制复位。该系列芯片提供两种形式输出方法:VDFL和VDFH。
当将芯片WD端子悬空时,XC6101～XC6105,XC6111～XC6117看门狗功效会被关闭,此条件下,在看门狗超时前,内部计数器被清零。在芯片内部,因为手动复位端子是连接到VIN,所以,该功效不需要使用时能够悬空。
XC6101～XC6105,XC6111～XC6117系列检测电压设置可经过激光微调技术以0.1V为间隔 自由选择。看门狗超时时间设置可在6.25ms～1.6s有六种 选择,解除延迟时间设置在3.13ms ～1.6s有七种供选择。

XC6115/XC6105电路图:

XC6115/XC6105引脚配置:

TOREX产品优势:

TOREX对于电源IC小型化, 轻量化, 高精度, 低成本要求年年增加。尤其是电源设计自由度和携带电器长时间舒适使用都要求低消耗电流。本企业利用模拟电路技术和CMOS技术专长, 开发了消耗电流在1uA以下低消耗电流产品以及纹波消除率, 动作速度和二极管IC媲美产品。不只好到了很高市场评价, 而且取得了很多专利。同时, 还开发了能够利用现有生产线生产最先端芯片尺寸封装封装形式[USP-6B]。可大幅降低早期费用并自由设计引脚数目划时代产品。
