FSSS保护项目试验方案

批 准:

审 核:

编 写:

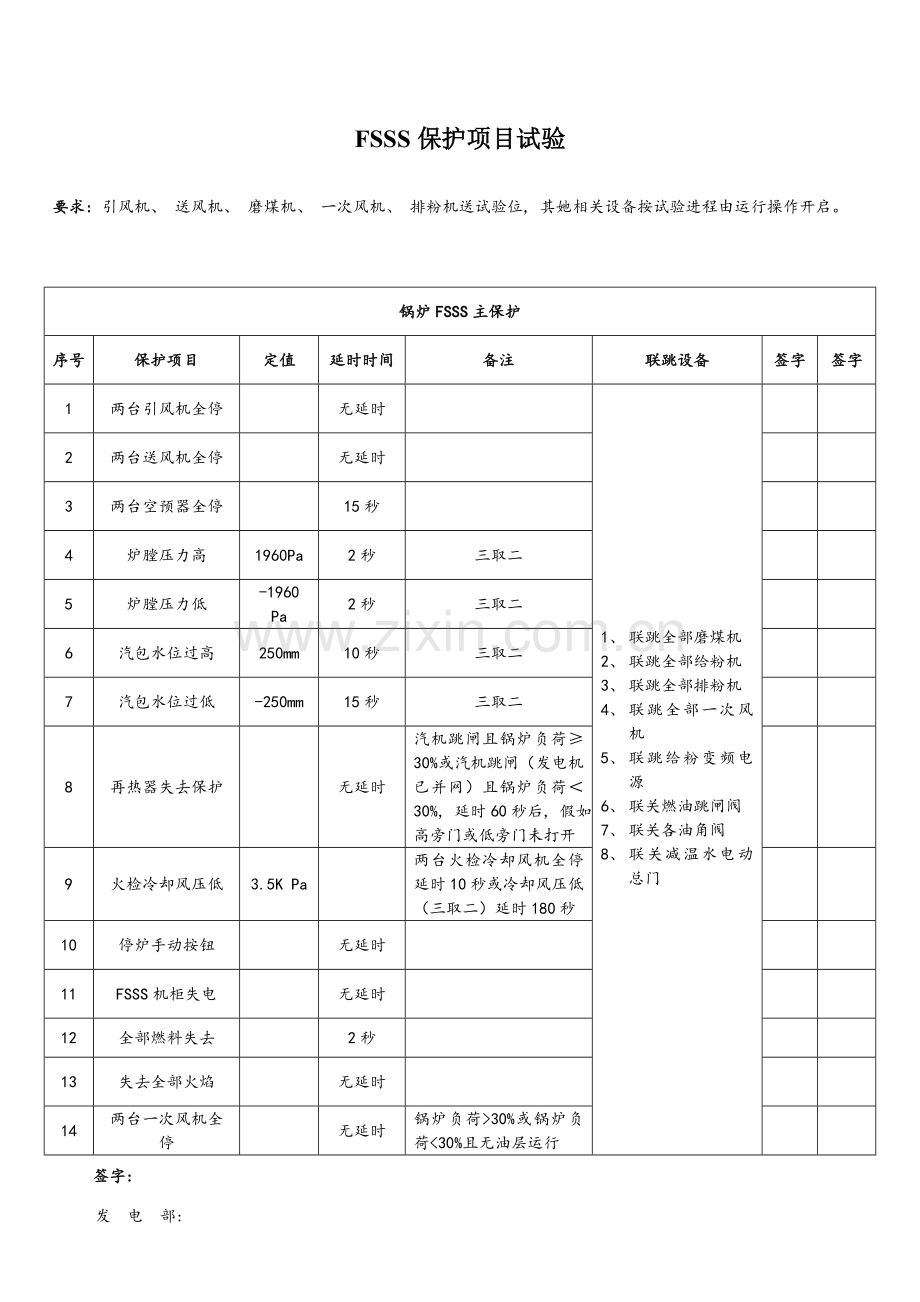

FSSS保护项目试验

要求: 引风机、 送风机、 磨煤机、 一次风机、 排粉机送试验位, 其她相关设备按试验进程由运行操作开启。
锅炉FSSS主保护
序号
保护项目
定值
延时时间
备注
联跳设备
签字
签字
1
两台引风机全停

无延时

1、 联跳全部磨煤机
2、 联跳全部给粉机
3、 联跳全部排粉机
4、 联跳全部一次风机
5、 联跳给粉变频电源
6、 联关燃油跳闸阀
7、 联关各油角阀
8、 联关减温水电动总门

2
两台送风机全停

无延时

3
两台空预器全停

15秒

4
炉膛压力高
1960Pa
2秒
三取二

5
炉膛压力低
-1960 Pa
2秒
三取二

6
汽包水位过高
250mm
10秒
三取二

7
汽包水位过低
-250mm
15秒
三取二

8
再热器失去保护

无延时
汽机跳闸且锅炉负荷≥30%或汽机跳闸（发电机已并网）且锅炉负荷＜30%, 延时60秒后, 假如高旁门或低旁门未打开

9
火检冷却风压低
3.5K Pa

两台火检冷却风机全停延时10秒或冷却风压低（三取二）延时180秒

10
停炉手动按钮

无延时

11
FSSS机柜失电

无延时

12
全部燃料失去

2秒

13
失去全部火焰

无延时

14
两台一次风机全停

无延时
锅炉负荷>30%或锅炉负荷<30%且无油层运行

签字:
发 电 部:
生产支持部:

热控人员在FSSS试验过程中需做基础条件:
1. MFT条件: a). 退水位低保护
b). 退风量25%保护
2. 吹扫条件: a). 强制风量〉30%, 1-2-6-511, S2: 273.6 → 0
b). 强制汽包水位OK, 1-2-6-620, S2:: -200 → -∞
3. 炉膛点火条件: 二次风箱与炉膛差压≥50Pa:
强制1-2-6-8103, S2: 0.05 → -∞
强制1-2-6-8105, S2: 0.05 → -∞
4. 煤点火条件: 一次风压低: 强制1-2-6-765, S3: 2 → -∞
强制1-2-6-767, S3: 2 → -∞
5. 油点火条件: 短接燃油压力正常 01-05A-TB3(1,2)
6. 拆除燃油压力低跳闸信号 01-05A-TB1(5,6)
7. 一些煤层或油层强制有火
8. 快速复位MFT:更改吹扫完成时间1-2-2382 , S3: 300 → 5,
更改画面显示时间1-2-2401, S5: 300 → 5

FSSS保护项目试验方案步骤

1. 两台引风机全停
1) 运行将两台引风机置试验位置, 开启两台引风机;
2) 热控将两台引风机全停保护开关投入:
3) 运行停止两台引风机;
4) MFT动作, 首出两台引风机全停;
5) 热控将两台引风机全停保护开关退出;
6) 运行进行锅炉吹扫, 复位MFT;
2. 两台送风机全停
1) 运行将两台送风机置试验位置, 开启两台送风机;
2) 热控将两台送风机全停保护开关投入:
3) 运行停止两台送风机;
4) MFT动作, 首出两台引风机全停;
5) 热控将两台送风机全停保护开关退出
6) 运行进行锅炉吹扫, 复位MFT;
3. 两台空预器全停
1) 运行将两台空预器置试验位置, 开启两台空预器;
2) 热控将两台空预器全停保护开关投入;
3) 运行停止两台空预器;
4) 延时15秒, MFT动作, 首出两台空预器全停;
5) 热控将两台空预器全停保护开关退出;
6) 运行进行锅炉吹扫, 复位MFT;
4. 炉膛压力高
1) 热控将炉膛压力高保护开关投入:
2) 热控做条件: 同时在DCS机柜端子排短接任意两个信号, 05PS03B: 01-02A, TB4（5, 6）、 05PS04A: 01-03A, TB4（1, 2）; 05PS04B: 01-03A, TB4（5, 6）
3) 延时2秒, MFT动作, 首出炉膛压力高;
4) 热控将炉膛压力高保护开关退出;
5) 运行进行锅炉吹扫, 复位MFT;
5. 炉膛压力低
1) 热控将炉膛压力低保护开关投入:
2) 热控做条件: 同时在DCS机柜端子排短接任意两个信号, 05PS05A: 01-02A, TB4（3, 4）、 05PS06A: 01-03A, TB4（3, 4）; 05PS06B: 01-03A, TB4（7, 8）
3) 延时2秒, MFT动作, 首出炉膛压力低;
4) 热控将炉膛压力低保护开关退出;
5) 运行进行锅炉吹扫, 复位MFT;
6. 汽包水位过高
1) 热控将汽包水位过高保护开关投入:
2) 热控做条件: 修改汽包水位高3限值, BC, 块号6552, 修改S1 值使其输出为1;
3) 延时10秒, MFT动作, 首出汽包水位过高;
4) 热控将汽包水位过高保护开关退出;
5) 运行进行锅炉吹扫, 复位MFT;
7. 汽包水位过低
1) 热控将汽包水位过低保护开关投入:
2) 热控做条件: 修改汽包水位低3限值, BC, 块号6558, 修改S2 值使其输出为1;
3) 延时15秒, MFT动作, 首出汽包水位过低;
4) 热控将汽包水位过低保护开关退出;
5) 运行进行锅炉吹扫, 复位MFT;
8. 再热器失去保护
1) 热控将再热器失去保护开关投入:
2) 热控做条件: 负荷〉30%, FS, 块号504, 修改S1 值使其输出为1 ;
3) MFT动作, 首出再热器失去;
4) 热控将再热器失去保护开关退出;
5) 运行进行锅炉吹扫, 复位MFT
9. 火检冷却风压低
1) 热控将火检冷却风压低保护开关投入:
2) 热控做条件: 同时在DCS机柜端子排短接任意两个信号, 延时180秒, 08PS04: 01-03A, TB2（1, 2）、 08PS05: 01-04A, TB2（1, 2）; 08PS02: 01-05A, TB2（5, 6）。
或, 运行停止两台火检冷却风机, 延时10秒;
3) MFT动作, 首出火检冷却风压低;
4) 热控将火检冷却风压低保护开关退出;
5) 运行进行锅炉吹扫, 复位MFT;
10. 停炉手动按钮
1) 热控将停炉手动按钮保护开关投入;
2) 运行按操作盘上停炉按钮;
3) MFT动作, 首出停炉手动按钮;
4) 热控将停炉手动按钮保护开关退出;
5) 运行进行锅炉吹扫, 复位MFT;
11. FSSS机柜失电
1) 热控将FSSS机柜失电保护开关投入;
2) 热控将01-07C, BBPR01板上保险拔下;
3) MFT动作, 首出FSSS机柜失电;
4) 热控将FSSS机柜失电保护开关退出;
5) 运行进行锅炉吹扫, 复位MFT;
6)
12. 失去全部火焰
1) 运行任意开启几层粉, 确保每层最少3台给粉机运行, 同时, 热控配合强制对应设备火检, 使其强制输出有火;
2) 运行可任意开启几层油, 确保每层最少3支油枪运行, 同时, 热控配合强制对应设备火检, 使其强制输出有火; （可选）
3) 热控将失去全部火焰保护开关投入;
4) 热控逐一将强制火检取消;
5) MFT动作, 首出失去全部火焰;
6) 热控将失去全部火焰保护开关退出;
7) 运行进行锅炉吹扫, 复位MFT;
13. 全部燃料失去
1) 运行任意开启最少1支油枪, 同时, 热控配合强制对应设备火检, 使其强制输出有火;
2) 运行可任意开启几支油枪, 或开启任意几台给粉机, 同时, 热控配合强制对应设备火检, 使其强制输出有火;
3) 热控将全部燃料失去保护开关投入;
4) 运行停止或退出全部给粉机、 油枪;
5) 延时2秒, MFT动作, 首出全部燃料失去;
6) 热控将全部燃料失去保护开关退出;
7) 运行进行锅炉吹扫, 复位MFT;
14. 两台一次风机全停
1) 热控将两台一次风机全停保护开关投入:
2) 热控做条件: 负荷〉30%, FS, 块号504, 修改S2 值使其输出为1 ;
3) 运行任意开启最少一个给粉机, 同时, 热控配合强制对应设备火检, 使其强制输出有火;
4) 运行将两台一次风机全停;
5) MFT动作, 首出两台一次风机全停;
6) 热控将两台一次风机全停保护开关退出;
7) 运行进行锅炉吹扫, 复位MFT;
