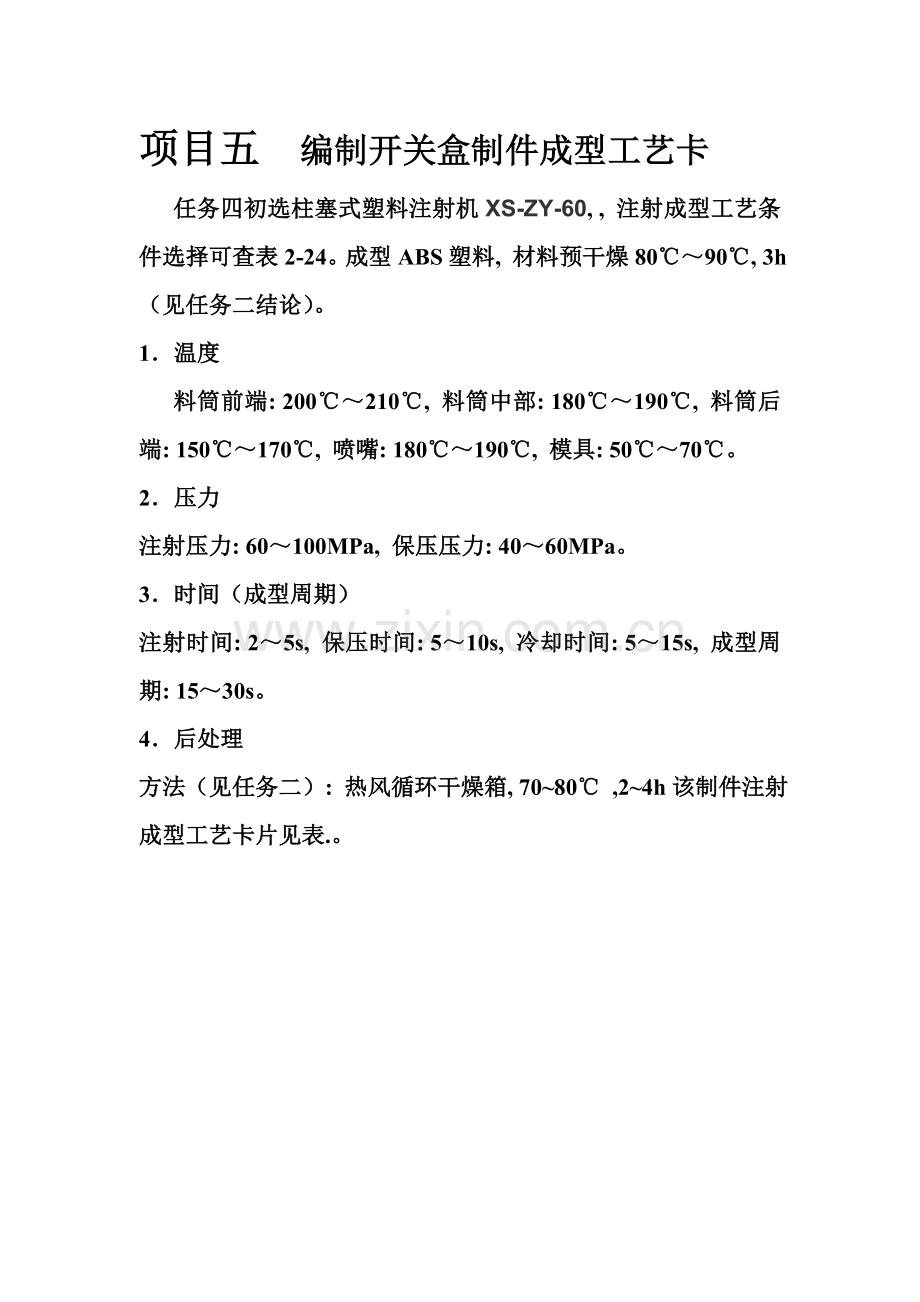

项目五 编制开关盒制件成型工艺卡
任务四初选柱塞式塑料注射机XS-ZY-60, , 注射成型工艺条件选择可查表2-24。成型ABS塑料, 材料预干燥80℃～90℃, 3h（见任务二结论）。
1．温度
料筒前端: 200℃～210℃, 料筒中部: 180℃～190℃, 料筒后端: 150℃～170℃, 喷嘴: 180℃～190℃, 模具: 50℃～70℃。
2．压力
注射压力: 60～100MPa, 保压压力: 40～60MPa。
3．时间（成型周期）
注射时间: 2～5s, 保压时间: 5～10s, 冷却时间: 5～15s, 成型周期: 15～30s。
4．后处理
方法（见任务二）: 热风循环干燥箱, 70~80℃ ,2~4h该制件注射成型工艺卡片见表.。

开关盒注射成型工艺卡

塑料注射成型工艺卡片
资料编号

车间

共 页
第 页
零件名称
开关盒
材料牌号
ABS
设备型号
XS-ZY-60
装配图号

材料定额

每模制件数
4 件
零件图号

单件质量
8g
工装号

材料干燥
设备
热风循环干燥箱
温度 （℃）
80℃～90℃
℃
时间（H）
3
料筒温度
料筒一区
150℃～170
料筒二区
180℃～190
料筒三区
200℃～210
喷嘴
180～190
模具温度 ℃
40～60
时间（s）
注射
2～5
保压
5～10
冷却
5～15
压力（MPa）
注射压力
60～100
保压压力
40～60
背压
2～6
后处理
温度（℃）
热风循环干燥箱70~80
时间定额
辅助
0.5
时间（min）
120～240
单件
0.5～1
检验

编制
校对
审核
组长
编制
校对
审核
