江苏贝德莱特承压水箱资质文件

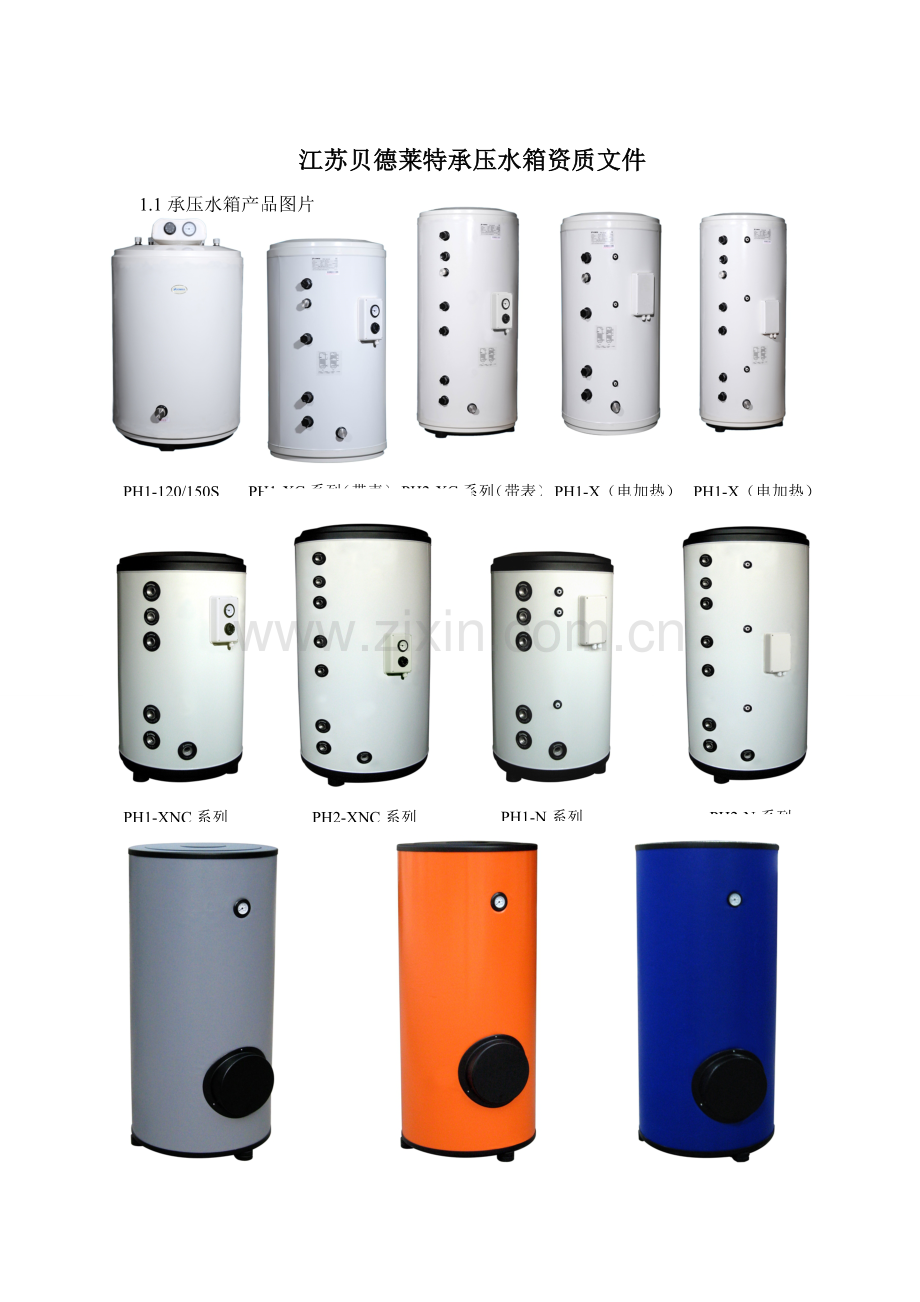

1.1承压水箱产品图片

PH1-X（电加热）
PH1-X（电加热）
PH2-XC系列（带表）
PH1-XC系列（带表）
PH1-120/150S

PH1-N系列
PH2-N系列
PH2-XNC系列
PH1-XNC系列

PH-CNH豪华-蓝色
PH-CNH豪华-橘黄色
PH-CNH豪华-灰色

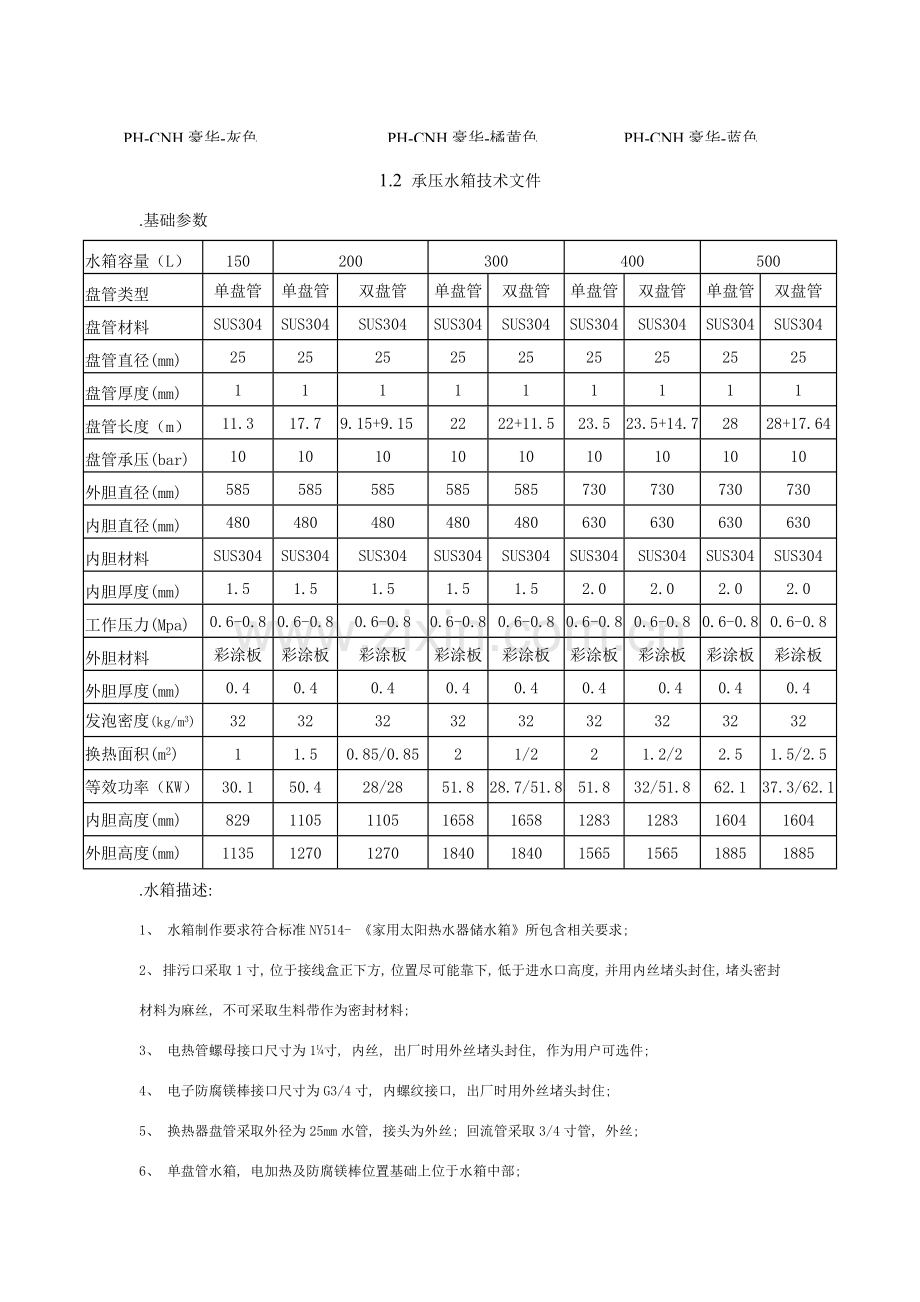

1.2 承压水箱技术文件
.基础参数
水箱容量（L）
150
200
300
400
500
盘管类型
单盘管
单盘管
双盘管
单盘管
双盘管
单盘管
双盘管
单盘管
双盘管
盘管材料
SUS304
SUS304
SUS304
SUS304
SUS304
SUS304
SUS304
SUS304
SUS304
盘管直径(mm)
25
25
25
25
25
25
25
25
25
盘管厚度(mm)
1
1
1
1
1
1
1
1
1
盘管长度（m）
11.3
17.7
9.15+9.15
22
22+11.5
23.5
23.5+14.7
28
28+17.64
盘管承压(bar)
10
10
10
10
10
10
10
10
10
外胆直径(mm)
585
585
585
585
585
730
730
730
730
内胆直径(mm)
480
480
480
480
480
630
630
630
630
内胆材料
SUS304
SUS304
SUS304
SUS304
SUS304
SUS304
SUS304
SUS304
SUS304
内胆厚度(mm)
1.5
1.5
1.5
1.5
1.5
2.0
2.0
2.0
2.0
工作压力(Mpa)
0.6-0.8
0.6-0.8
0.6-0.8
0.6-0.8
0.6-0.8
0.6-0.8
0.6-0.8
0.6-0.8
0.6-0.8
外胆材料
彩涂板
彩涂板
彩涂板
彩涂板
彩涂板
彩涂板
彩涂板
彩涂板
彩涂板
外胆厚度(mm)
0.4
0.4
0.4
0.4
0.4
0.4
0.4
0.4
0.4
发泡密度(kg/m3)
32
32
32
32
32
32
32
32
32
换热面积(m2)
1
1.5
0.85/0.85
2
1/2
2
1.2/2
2.5
1.5/2.5
等效功率（KW）
30.1
50.4
28/28
51.8
28.7/51.8
51.8
32/51.8
62.1
37.3/62.1
内胆高度(mm)
829
1105
1105
1658
1658
1283
1283
1604
1604
外胆高度(mm)
1135
1270
1270
1840
1840
1565
1565
1885
1885
.水箱描述:
1、 水箱制作要求符合标准NY514- 《家用太阳热水器储水箱》所包含相关要求;
2、 排污口采取1寸, 位于接线盒正下方, 位置尽可能靠下, 低于进水口高度, 并用内丝堵头封住, 堵头密封材料为麻丝, 不可采取生料带作为密封材料;
3、 电热管螺母接口尺寸为1¼寸, 内丝, 出厂时用外丝堵头封住, 作为用户可选件;
4、 电子防腐镁棒接口尺寸为G3/4寸, 内螺纹接口, 出厂时用外丝堵头封住;
5、 换热器盘管采取外径为25mm水管, 接头为外丝; 回流管采取3/4寸管, 外丝;
6、 单盘管水箱, 电加热及防腐镁棒位置基础上位于水箱中部;
7、 内端盖材料为SUS304不锈钢板, 厚度为1.5-2.5mm;
8、 外端盖材料为镀锌板, 厚度为0.6mm,外表面静电喷涂, 要求能达成国家喷涂件相关标准要求;
9、 内胆材料为SUS304不锈钢板, 厚度采取1.5-2mm不锈钢板;
10、 外胆材料为彩涂板, 厚度为0.4mm;
11、 全部水管、 水管螺母均采取SUS304不锈钢材料;
12、 电加热保护罩材料为ABS（阻燃）, 螺栓连接处有加强筋, 厚度大于2mm;
13、 换热盘管采取壁厚为1mm, 直径为25mm不锈钢管, 节距为30mm;
14、 水箱机脚采取圆柱脚, 材料为高强度塑料, 可承受水箱及加水后重量, 颜色为黑色;
15、 水箱包装箱为瓦楞纸, 立式, 包装箱内上下垫固定泡沫, 包装箱外上下垫衬板。
1.3.水箱结构示意图
1上出水式水箱

规格型号
PH1S-120
PH1S-150
A
585
585
B
845
1010
C
175
175
D
177
177
E
116
116

2单盘管水箱

规格型号
PH1-150
PH1-200
PH1-300
PH1-400
PH1-500
A
585
585
585
730
730
B
985
1270
1840
1485
1810
C
825
1110
1685
1290
1615
D
725
940
1415
1090
1415
E
625
805
1040
785
965
F
325
325
325
335
335
G
215
215
215
225
225
H
180
180
180
190
190
3双盘管水箱

规格型号
PH2-200
PH2-300
PH2-400
PH2-500
A
585
585
730
730
B
1270
1840
1485
1810
C
1110
1685
1290
1615
D
1000
1575
1180
1505
E
915
1415
1050
1375
F
730
1215
910
1120
G
595
1040
785
965
H
325
325
335
335
I
215
215
225
225
J
180
180
190
190
