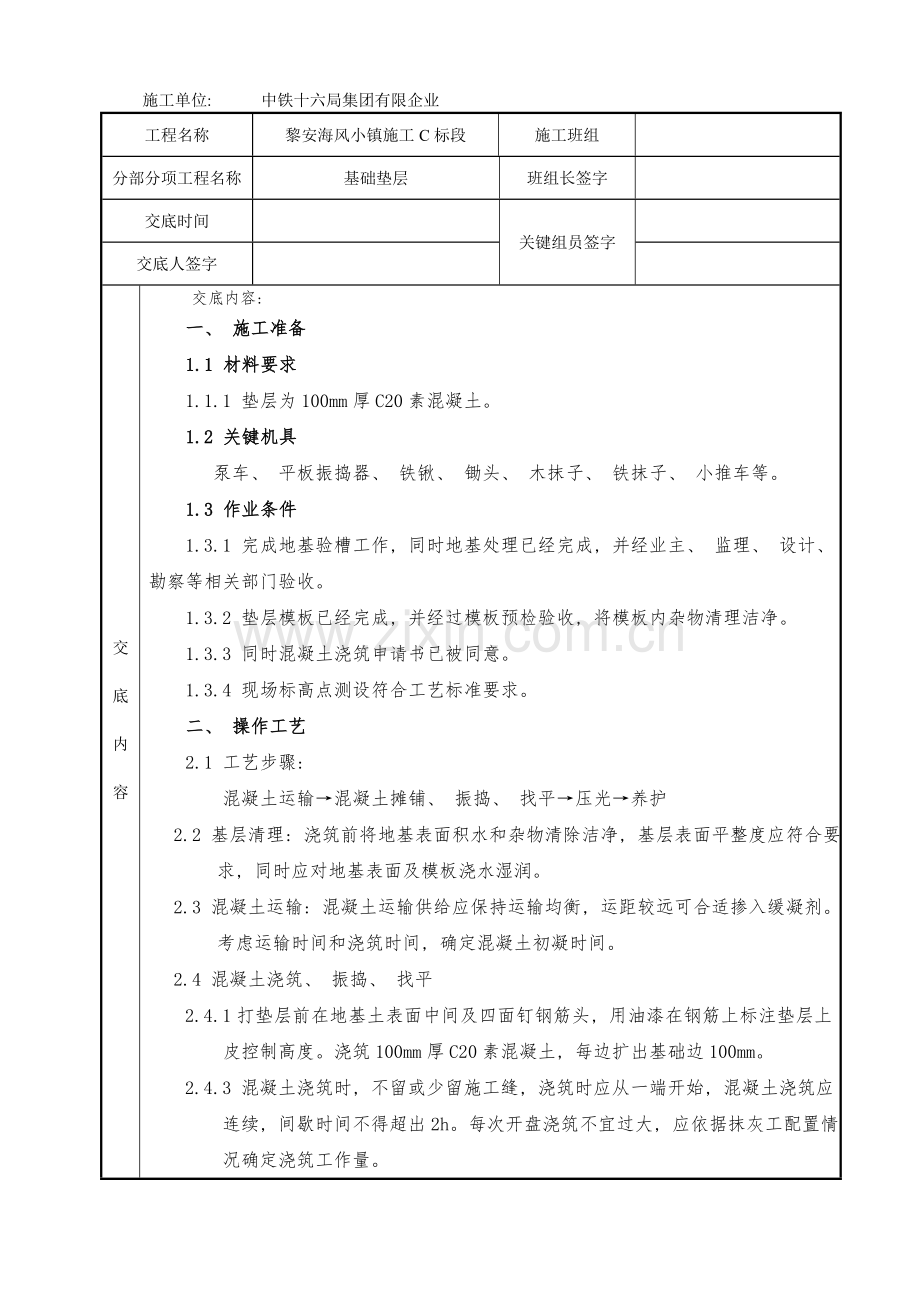

垫层技术交底.doc

施工单位:
中铁十六局集团有限企业
工程名称
黎安海风小镇施工C标段
施工班组

分部分项工程名称
基础垫层
班组长签字

交底时间

关键组员签字

交底人签字

交

底

内

容

交底内容:
一、 施工准备
1.1 材料要求
1.1.1 垫层为100mm厚C20素混凝土。
1.2 关键机具
泵车、 平板振捣器、 铁锹、 锄头、 木抹子、 铁抹子、 小推车等。
1.3 作业条件
1.3.1 完成地基验槽工作, 同时地基处理已经完成, 并经业主、 监理、 设计、 勘察等相关部门验收。
1.3.2 垫层模板已经完成, 并经过模板预检验收, 将模板内杂物清理洁净。
1.3.3 同时混凝土浇筑申请书已被同意。
1.3.4 现场标高点测设符合工艺标准要求。
二、 操作工艺
2.1 工艺步骤:
混凝土运输→混凝土摊铺、 振捣、 找平→压光→养护
2.2 基层清理: 浇筑前将地基表面积水和杂物清除洁净, 基层表面平整度应符合要求, 同时应对地基表面及模板浇水湿润。
2.3 混凝土运输: 混凝土运输供给应保持运输均衡, 运距较远可合适掺入缓凝剂。考虑运输时间和浇筑时间, 确定混凝土初凝时间。
2.4 混凝土浇筑、 振捣、 找平
2.4.1打垫层前在地基土表面中间及四面钉钢筋头, 用油漆在钢筋上标注垫层上皮控制高度。浇筑100mm厚C20素混凝土, 每边扩出基础边100mm。
2.4.3 混凝土浇筑时, 不留或少留施工缝, 浇筑时应从一端开始, 混凝土浇筑应连续, 间歇时间不得超出2h。每次开盘浇筑不宜过大, 应依据抹灰工配置情况确定浇筑工作量。
2.4.4浇筑混凝土随浇随用长杠刮平, 混凝土虚铺厚度应略高于标高, 紧接着用长带型板式振捣器振捣密实, 表面塌陷处应用混凝土补平, 再用长杠刮平一次, 然后用木抹子搓平, 直到表面出浆为止。
2.4.5 混凝土浇筑时严格按要求次序浇筑。混凝土由高处自由倾落不应大于2m。
2.5 压光
2.5.1 随即用木抹子搓平。然后用铁抹子第一遍抹压, 用铁抹子轻轻抹压面层, 把脚印压平。当面层开始凝结, 垫层混凝土面层上有脚印但不下陷时, 用铁抹子进行第二遍抹压, 尽可能不留波纹, 此时注意不应漏压, 并将表面上凹坑、 砂眼和脚印压平。当垫层面层上人稍有脚印, 而抹压不出现抹子纹时, 用铁抹子进行第三遍抹压。此时抹压要用力稍大, 将抹子纹抹平压光, 压光时间应控制在终凝前完成。
2.6 混凝土养护: 混凝土浇筑完成后12h以内应立刻进行养护, 要保持混凝土表面湿润, 要预防过早上人踩坏混凝土表面, 湿养护时间不得小于2d。
三、 质量标准
3.1 主控项目
3.1.1 混凝土配合比、 原材料计量、 搅拌、 养护和施工缝处理, 必需符合施工规范要求。
3.1.2 混凝土强度等级应符合设计要求及施工规范要求, 同时混凝土试块取样、 制作、 养护和试验要符合施工规范要求。
3.2 通常项目
3.2.1 混凝土应振捣密实。面层表面密实光洁, 无裂纹、 脱皮、 麻面和起砂等缺点。
3.2.2 许可偏差项目见表3.2.2。
许可偏差项目表3.2.2
项次
项目
许可偏差（mm）
检验方法
1
厚度尺寸
+8, -5
尺量检验
2
表面平整度
5
用2m靠尺或塞尺检验
3
标高
±10
水准仪或尺量检验
四、 成品保护
4.1 不得在已做好垫层上拌和砂浆杂物。
4.2 垫层在养护期间不得上人, 其她工种不得进入操作。
五、 应注意质量问题
5.1 表面不平、 标高不准: 水平线或水平桩不准, 标高点间距过大, 操作时要立刻认真拉线并找平。
5.2 垫层表面起砂: 水泥强度等级不够或使用过期水泥, 水灰比太大, 抹压遍数不够, 养护不好或不立刻。施工要严格实施工艺标准, 加强养护。
5.3 空鼓开裂: 砂子过细, 接触面基层清理不洁净, 撒灰面不均与抹压不实。
5.4 垫层表面不平或漏压: 施工时要加强责任心, 认真操作。
5.5 面层振捣或滚压出浆后, 应注意不得在其上直接撒干水泥面, 应撒少许水泥、 砂子干拌料刮平, 反复抹压, 以免造成面层起皮和裂纹。
5.6 为了预防面层出现空鼓开裂, 施工中应注意使用砂子不能过细, 浇筑混凝土间隔时间不能过长, 抹压必需密实, 不得漏压, 并掌握好时间, 养护应立刻等。
六、 质量统计
6.1 水泥出厂质量证实书及进场复试汇报。
6.2 石子试验汇报。
6.3 砂试验汇报。
6.4 掺合料出厂质量证实及进场试验汇报。
6.5外加剂出厂质量证实及进场试验汇报, 产品说明书, 立案书。
6.6 混凝土施工配合比通知单。
6.7 混凝土试块强度试验汇报。
6.8 预拌混凝土出厂合格证。
七、 安全注意事项
7.1 混凝土振捣机械等用电必需有有效接地保护, 施工用临时电缆不得有破损, 配电箱漏电保护器应灵敏有效。现场应专职值班电工进行值班。
7.2 夜间施工必需有充足照明设施。
7.3 振捣操作人员须戴绝缘手套。
7.4施工现场严禁吸烟。
