高压线安全防护方案现场.doc

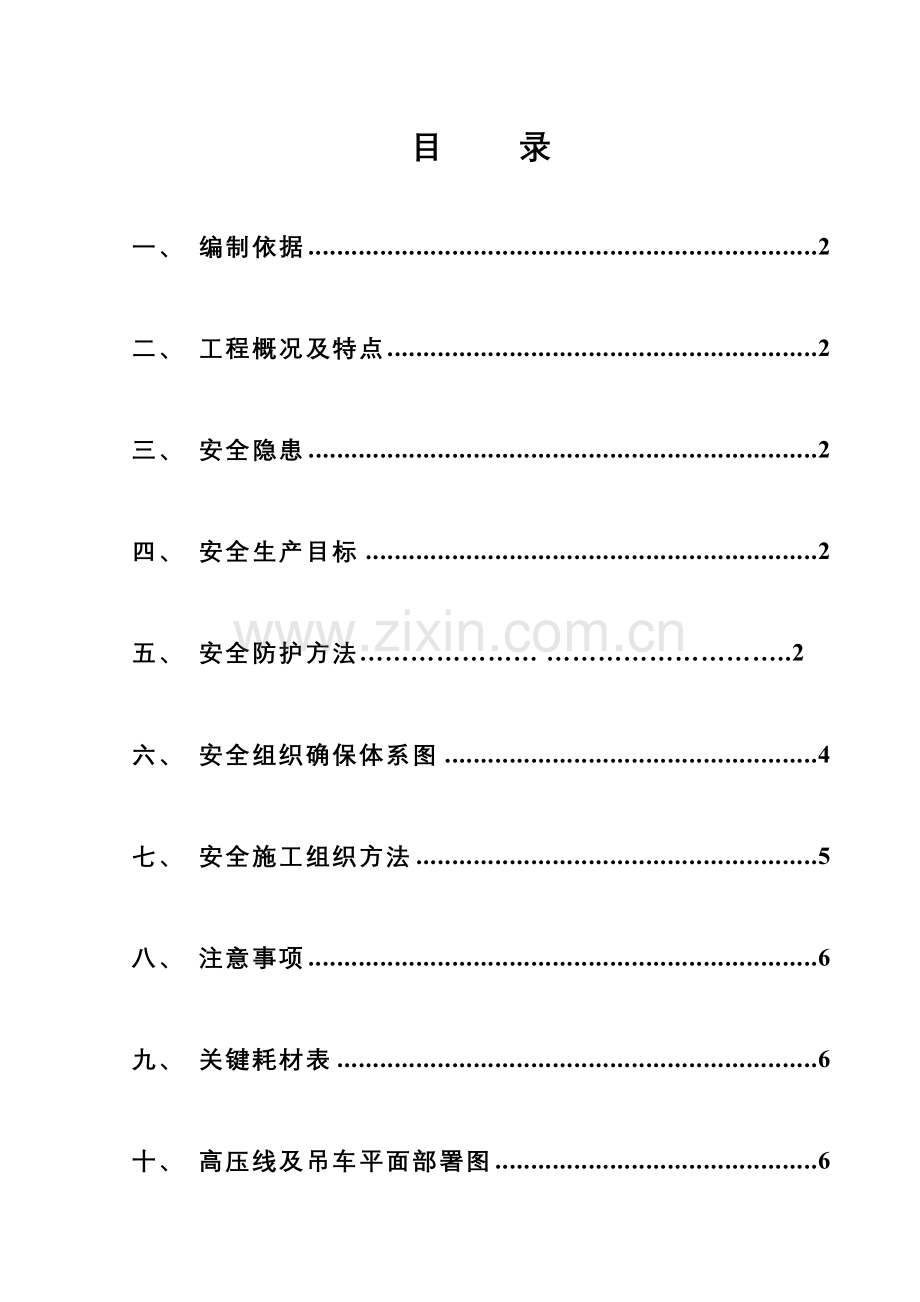

目 录
一、 编制依据 2
二、 工程概况及特点 2
三、 安全隐患 2
四、 安全生产目标 2
五、 安全防护方法………………… ………………………..2
六、 安全组织确保体系图 4
七、 安全施工组织方法 5
八、 注意事项 6
九、 关键耗材表 6
十、 高压线及吊车平面部署图 6
十一、 高压线警示防护方法立面图……………………………6

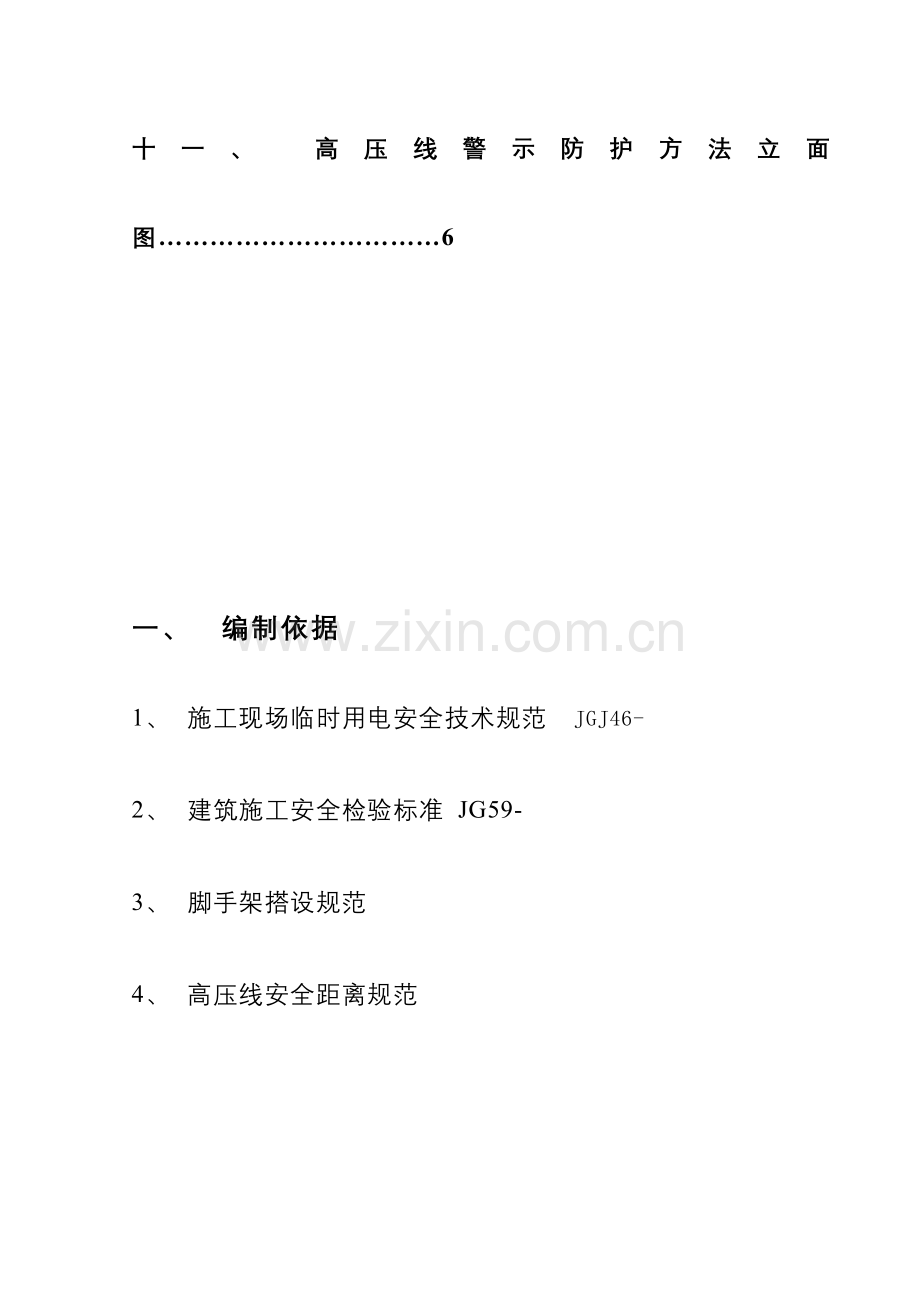

一、 编制依据
1、 施工现场临时用电安全技术规范 JGJ46-
2、 建筑施工安全检验标准 JG59-
3、 脚手架搭设规范
4、 高压线安全距离规范

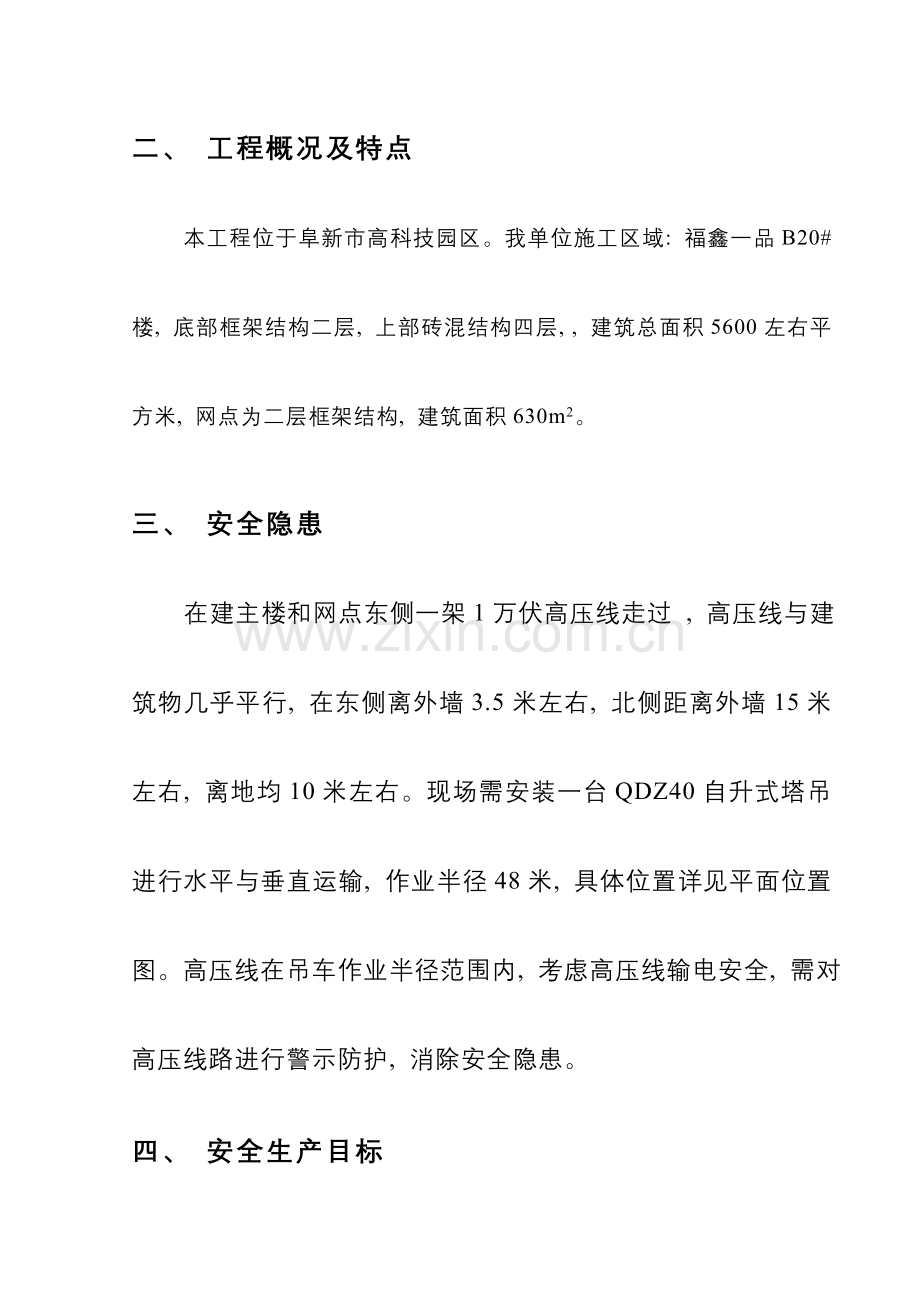

二、 工程概况及特点
本工程位于阜新市高科技园区。我单位施工区域: 福鑫一品B20#楼, 底部框架结构二层, 上部砖混结构四层, , 建筑总面积5600左右平方米, 网点为二层框架结构, 建筑面积630m2。
三、 安全隐患
在建主楼和网点东侧一架1万伏高压线走过 , 高压线与建筑物几乎平行, 在东侧离外墙3.5米左右, 北侧距离外墙15米左右, 离地均10米左右。现场需安装一台QDZ40自升式塔吊进行水平与垂直运输, 作业半径48米, 具体位置详见平面位置图。高压线在吊车作业半径范围内, 考虑高压线输电安全, 需对高压线路进行警示防护, 消除安全隐患。
四、 安全生产目标
杜绝重大安全事故和机械事故发生, 死亡率为零, 负伤率小于1.5‰。
五、 安全防护方法
高压线与在建工程安全距离为: 1万伏及以下为4m
1-10万为6m
为了确保施工及输电线路安全, 我们需要对高压线采取警示防护方法, 基础做法以下:
在高压线下面搭设一条双排脚手架, 架体宽4米, 设内外剪刀撑、 斜撑等确保其稳定性。脚手架立杆及横杆均为木质脚手杆, 端头直径≥60mm, 绝缘绳索绑扎, 底部用C10砼垫层铺平, 再用250×30木质材料做垫板。顶盖宽4000mm, 50mm厚木板, 东侧长约80米, 北侧长约60m, 在高压线上下面距下部最近一根高压线距离约1000mm处, 各设置木枋及木板防护, 以预防特殊、 意外情况发生。东侧高压线距楼3.5m左右, 小于高压线距在建工程安全距离, 还需将靠近在建工程一面将其用木板满封闭一道、 密目网各一道封闭。碰到电线杆处架体断开, 严格控制料物起吊点, 起吊点不能超出高压线。高压线侧面在靠建筑物一方脚手架外侧挂红色警示旗, 每隔10米一面, 方便在侧面提醒、 警示高压线确切位置。
注: 全部木板均不许可固定于脚手杆上, 必需固定于木方上, 木方固定于脚手杆上。
在吊车大臂最前端及最末端个挂红色警示旗帜一面。
在每根电线杆周围设置一个干粉灭火器。
在围护脚手架距地面3米高处, 每隔10米间距挂设施工警示牌。
六、 安全组织确保体系图
组长: 贾晓光

副组长: 柳杨
林
桂
家
苏
雨
桐
王
兆
强
阎

栋
程

东
谢
永
福
赖

文
组员:
七、 安全施工组织方法
1．成立现场安全生产管理小组, 项目经理任组长, 专职安全员为副组长, 建立包含项目各专业工长、 施工作业队班组长安全职能体系。
2．制订安全生产管理制度。该制度符合国家和地方相关安全生产政策法规、 条例和标准, 参与施工管理人员和工人都必需严格实施。
3．建立安全生产责任制及奖惩制度, 签署安全生产责任书。定时和不定时地组织安全生产检验, 查除隐患。对安全生产达标班组和个人给予奖励, 对于没达成安全生产要求班组和个人给予批评和处罚。大风、 雨雪等天气每日巡视4次以上, 无特殊天气每日巡视一次以上, 并形成巡视统计。

八、 注意事项
1．提升施工人员安全生产思想, 经过常常性教育使施工人员牢靠树立“安全为了生产, 生产必需安全”“安全第一, 预防为主”思想方针。在施工过程中, 施工人员不仅要注意本人安全, 更要注意周围其它人员安全。
2．加强安全帽、 安全网、 安全带安全“三宝”使用要求。严禁在高压线周围抛丢材料、 工具及废弃物等。
3．塔吊设置及使用必需严格遵守《建筑机械使用安全技术规范》相关要求。设置防护罩, 限位装置及漏电保护装置等安全防护设备必需齐全、 有效, 并根据各施工机械设备使用要求与相关要求进行保养与维修, 操作人员必需持证上岗, 严禁无证人员操作, 操作时要随时注意高压线。
4．现场施工用电严格遵照《施工现场临时用电安全技术规范》相关要求及要求进行部署与架设, 并定时检验。
5．制订防火方法, 严禁随意动用明火。加强施工现场上消防管理, 消防设施配置齐全, 安置位置符合消防要求, 并定时检验、 更换灭火材料, 确保消防器材处于完好备用状态。

九、 关键耗材表
序号
材料名称
规格
单位
数量
备注
1
脚 手 杆
≥6m
米
10000

2
脚 手 杆
4M
米
4000

3
木 板
30Mm
m3
50

50mm
m3
20
上盖
4
木 枋
50× 80
m3
8

5
绳 子
绝 缘
米

6
垫 板
250×30
m3
5
木质
7
警示旗
红色
面
32

8
灭火器
干粉
个
10

9
砼
C10
M³
56

10
警示牌
400×300
个
20

十、 高压线及吊车平面部署图
十一、 高压线警示防护方法立面图（正、 侧）
如甲方及建理单位同意此方案及产生费用, 我项目部将准期于4月1日前完成。
