测量平时实习表格模板.doc

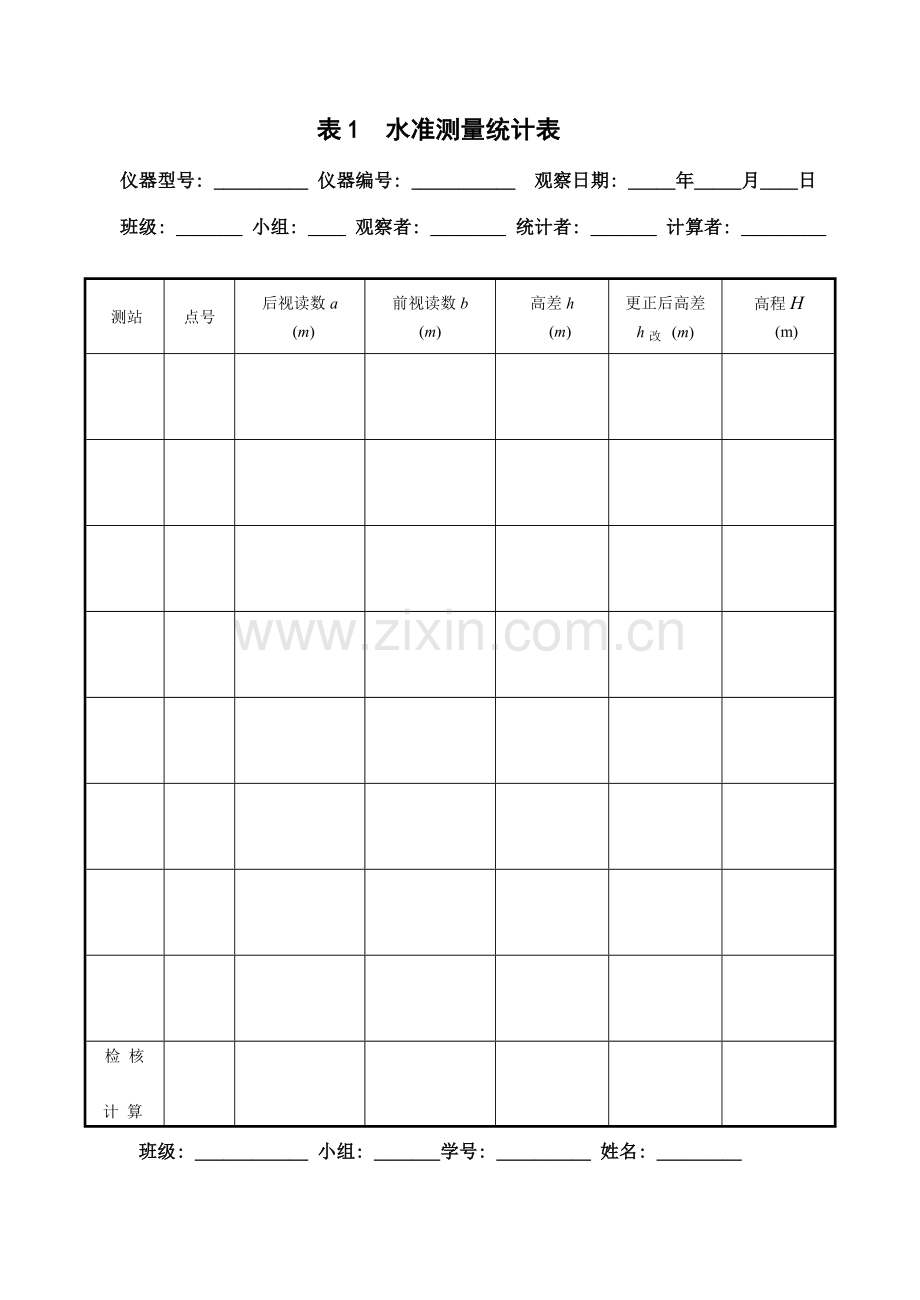

表1 水准测量统计表
仪器型号: __________ 仪器编号: ___________ 观察日期: _____年_____月____日
班级: _______ 小组: ____ 观察者: ________ 统计者: _______ 计算者: _________

测站
点号
后视读数a
(m)
前视读数b
(m)
高差h
(m)
更正后高差
h改 (m)
高程H
(m)

检 核

计 算

班级: ____________ 小组: _______学号: __________ 姓名: _________

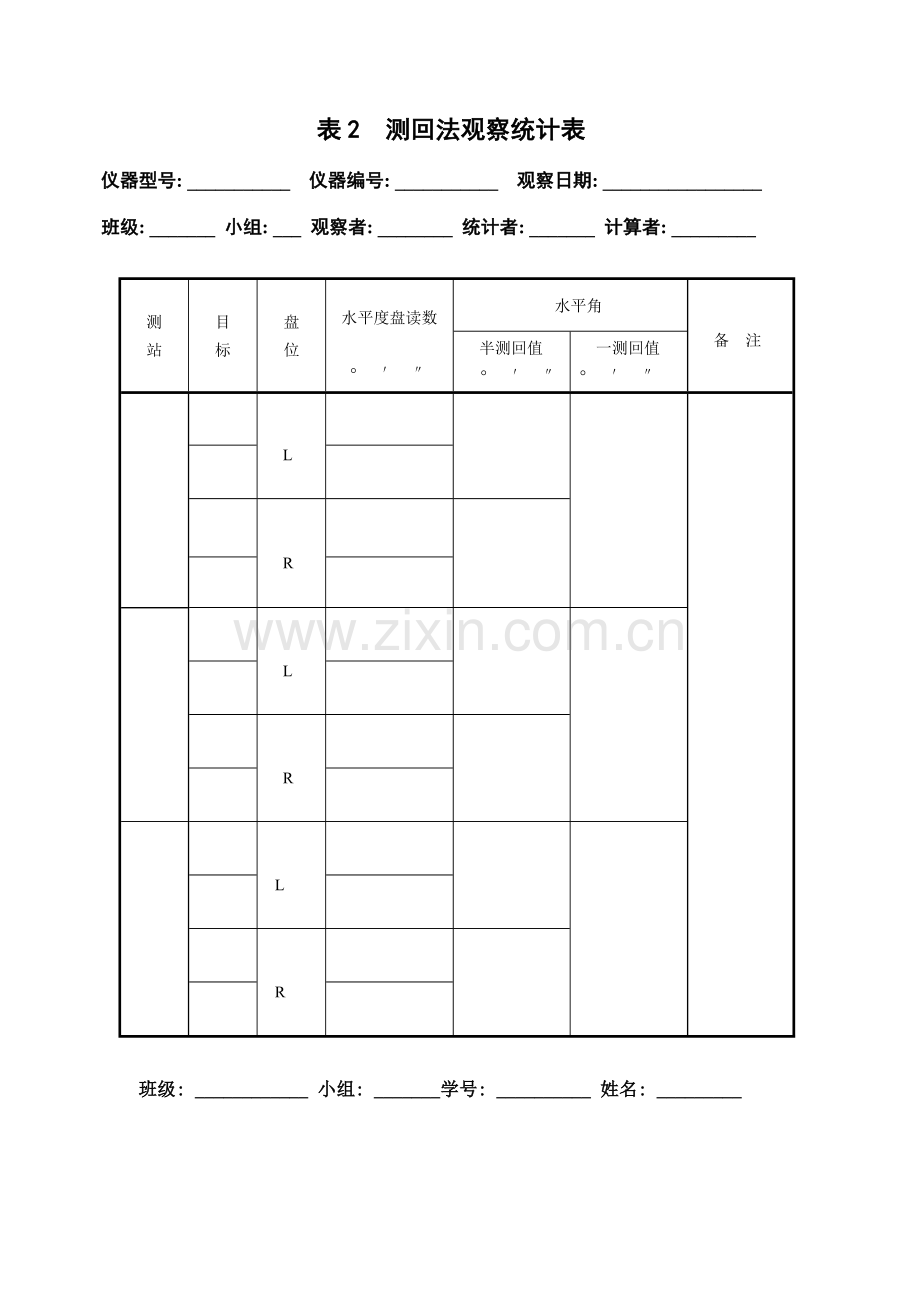

表2 测回法观察统计表
仪器型号: ___________ 仪器编号: ___________ 观察日期: _________________
班级: _______ 小组: ___ 观察者: ________ 统计者: _______ 计算者: _________

测
站
目
标
盘
位
水平度盘读数
° ′ ″
水平角
备 注
半测回值
° ′ ″
一测回值
° ′ ″

L

R

L

R

L

R

班级: ____________ 小组: _______学号: __________ 姓名: _________

表3 方向观察法统计表
仪器型号: __________________ 仪器编号: _________________ 观察日期: _____________________
班级: _________ 小组: ____ 观察者: ____________ 统计者: ___________ 计算者: ____________
测
站
目
标
水平度盘读数

2C=L-(R±
180°)

″″″
180°
平均读数= (L+R±180°)
° ′ ″
一 测回归零方向值
° ′ ″

各测回归零方向平均值
° ′ ″
盘左
° ′ ″
盘右
° ′ ″

班级: ____________ 小组: _______学号: __________ 姓名: _________
表4 竖角观察统计表
仪器型号: ___________ 仪器编号: ___________ 观察日期: _________________
班级: _______ 小组: ___ 观察者: ________ 统计者: _______ 计算者: _________
测站
目标
盘位

竖盘读数
° ′ ″
竖 角 值
指标差
″

近 似 竖 角 值
° ′ ″
测 回 值
° ′ ″

L

R

L

R

L

R

L

R

L

R

L

R

L

R

班级: ____________ 小组: _______学号: __________ 姓名: _________

表5 闭合导线坐标计算表 班级: ____________ 小组: _______学号: __________ 姓名: _________
仪器型号: _______编号: ________ 班级: _______ 小组: ___ 观察者: ________ 统计者: _______ 计算者: _________
点号
观察角

（°′″）
角 度
更正数
（″）
更正后
角 度
（°′″）
坐标
方位角
α
距离
D
（m）
坐标增量计算值
更正后坐标增量
坐 标 值
Δx
（m）
Δy
（m）
Δx
（m）
Δy
（m）
x
（m）
y
（m）
1
2
3
4=2+3
5
6
7
8
9
10
11
12

略图

总和

∑D=

fb = fx= fy=
导线全长闭合差
导线全长相对闭合差许可值= 导线全长相对闭合差 ────

表5计算所需闭合导线图及其数据:

起始边坐标方位角: α12=97°58′08″
观察导线各右角: β1=125°52′04″
β2 =82°46′29″
β3 =91°08′23″
β4 =60°14′02″
观察导线各边:
D12=100.29m D23=78.96m
D34=137.22m D41=78.67m
1点坐标: X1=5032.700m Y1=4537.660m

表6 视距测量与罗盘仪磁方位角测量统计表
(一) 视距测量统计表
视 距 测 量 记 录 表
测站名称: 仪器高: 测站高程: 班级: 小组:
测
点
名
称
测
量
次
数
竖
盘
位
置
标 尺 读 数
尺
间
隔
l
竖 盘 读 数
° ′ ″
指
标
差
x
竖 角 α
° ′ ″
水
平
距
离
D
高

差

h
高

程

H
上
丝
下
丝
中
丝

L

R

L

R

注: 卷尺丈量AB距离 往测= 返测= 平均距离=

(二) 罗盘仪磁方位角测量统计表
磁 方 位 角 测 量 记 录 表

测
站
目
标
正方位角
A正
° ′
反方位角
A反
° ′
差数ΔA=
A正-（A反
±180°
AB平均磁方位角

班级: ____________ 小组: _______学号: __________ 姓名: _________

表7 碎 部 测 量 记 录 表
班级: ______ 小组: ____ 观察者: ________ 统计者: _______ 计算者: _______
测 站
仪器高
测站高程
碎部点号
碎 名
部
点 称
水平角
° ′
标 尺 读 数
竖 盘
读 数
° ′″
水
平
距
d
(m)
高

差
h
(m)

高

程
H
(m)
中丝
下丝

尺间隔l
上丝

.

班级: ____________ 小组: _______学号: __________ 姓名: _________
表8 求积仪测定面积统计计算表
仪器型号: ___________ 仪器编号: ___________ 观察日期: _____年_____月____日
班级: _______ 小组: ____ 观察者: ________ 统计者: _______ 计算者: _________
㈠求积仪单位分划值C测定
测轮位置及量测次数

起始读数 n1
·少
终了读数 n2
读数差n2-n1

读数差(n2-n1)
平均值

备 注

轮左
1

已知面积
S= m2

初安臂长
R1=

调整后臂长
R=

2

轮右
3

4

航臂调整后检测
轮左

轮右

注: 航臂长不可调求积仪, 上表最终一栏（航臂调整后检测）不做。
调整航臂长计算以下:

㈡地块面积测定统计
航臂长R= C相对= m2
地段
编号
测轮
位置
起始
读数n1
终了
读数n2
读数差
n2- n1
读数差
平均值
地块面积
S=C(n2- n1) m2

1
轮左

轮右

2
轮左

轮右

量测精度计算: 两地块面积之和: S1+S2=
已知控制面积: S=
误差ΔS= 相对误差==
班级: ____________ 小组: _______学号: __________ 姓名: _________
表9 地形图应用作业
班级: _______ 小组: ______ 学号: ____________ 姓名: _____________
(一) 在地形图上求某点高程与绘制AB方向断面图
下图为某一局部地形图, 百分比尺为1: , 等高距为2m。
1.求图中AB线与山谷线交点9高程; （计算另附白纸）
2.试绘制AB方向断面图, 断面图距离百分比尺为1: , 高程百分比尺为1: 200。
（要求学生用坐标方格纸画断面图）

(二)平整场地 (计算要另附白纸, 填挖分界线画在下图上)
(1)求出平整场地设计高程(计算至0.1m);
(2)计算各方格顶点填高或挖深量(计算至0.1m) ;
(3)计算填挖分界线位置, 并在图上注明其距离方格顶点数值, 画出填挖分界线;
(4)分别计算各方格填挖方以及总挖方和总填方量(计算取位至0.1m3)

表10 圆曲线主点测设统计表
交点桩号: ____________ 编号: ___________ 观察日期: _____年____月____日
班级: ______ 小组: ___ 观察者: ________ 统计者: _______ 计算者: _______

观察点名

盘

位

水平度盘读数

° ′ ″ ° ′ ″

半测回角值

° ′ ″

平均角值

° ′ ″

L

R

转角α计算

右偏: α=180°-β=
左偏: α=β-180°=
曲 线 元 素 计 算
曲 线 主 点 桩 号 计 算
半 径 R

曲 线 起 点 ZY

切 线 长 T

曲 线 中 点 QZ

曲 线 长 L

曲 线 终 点 YZ

外 矢 距 E

校 核
YZ=JD+T-D

YZ=JD+T-D

=106.29
切 曲 差 D

表11 圆曲线细部测设计算表
交点桩号: ____________ 编号: ______________ 观察日期: _____年____月____日
班级: _______ 小组: ___ 观察者: ________ 统计者: _______ 计算者: ________
点
名
里 程
编 号
弧
长
直 角 坐 标 法
偏 角 法
坐标原点
X
Y
弦长 长
单 值
累 计 值

测 设 校 核

偏角法测设距离较差为:
许可值:

05〈

55.2/1000=0.055m

表12 缓解曲线测设统计计算表
交点桩号: __________ 编号: ______________ 观察日期: _____年____月____日
观察点名

盘
位

水平度盘读数
° ′ ″ ° ′ ″

半测回角值
° ′ ″

平均角值
° ′ ″

L

R

偏角计算α
右偏: α=180°-β= 主曲线半径R=
左偏: α=β-180°= 缓解曲线长lh=

特征参数计算
切线增加值=
切线长尾数
圆曲线内移值=
外距尾加数

缓解曲线切线角=
切曲差尾加数d=2t-lh=
曲线元素计算
切线长=
加缓后切线长Th=T+t=
圆曲线长=
曲线全长Lh=L+lh=
外距=
加缓后外距Eh=E+e=
切曲差D=2T-L=
加缓后切曲差Dh=D+d=
主曲线长Ly=L-lh=
略图:

主点编号计算
直缓点ZH=JD-Th=
缓圆点HY=ZH+lh=
曲中点=
圆缓点=
缓直点HZ=YH+lh= 校核: HZ=JD+Th-Dh=
班级: ______ 小组: ___ 观察者: ________ 统计者: _______ 计算者: _______
表13 建筑物轴线测设与高程测设实习准备工作
⒈ 控制点布设和设计数据
建筑物轴线测设（见右图）和高程测设, 首先需要有控制点, 为此, 在空旷地面选择A、 B两点, 先打下一木桩作为A点, 桩顶画十字线, 以交点为中心, 用皮尺（正式生产应用钢尺）丈量一段30.000m距离定出B点 （一样打木桩, 桩顶画十字线）。
假设A、 B两点坐标分别为:
A点: XA=100.000m YA=100.000m
B点: XB=100.000m YB=130.000m
A点已知高程为50.000m。
设计某建筑物轴线点P1、 P2坐标以下:
P1点: X1＝108.360m Y1=105.240m
P2点: X2＝108.360m Y2=125.240m
2．测设（放样）数据计算
设在控制点A、 B用极坐标法测设轴线点P1、 P2平面位置及用水准仪测设高程。在下列“极坐标法测设数据计算”表中计算所需数据。
极坐标法测设数据计算表

边 号
坐 标 增 量
水平距离
D
坐标方位角
α
水平夹角
j
ΔX
ΔY
A-B

A-P1

B-A

B-P1

----

P1-P2

表14 电子经纬仪与全站仪实习作业
（一） 目要求
1.学会使用电子经纬议测量水平角及竖直角;
2.学会对苏一光OTS全站仪进行温度、 气压、 棱镜常数、 测距次数以及测量目标条件设置;
3.掌握距离测量方法, 了解坐标测量方法原理。
（三）实习内容
1. 电子经纬仪
(1)用电经测量水平角统计于下表:
测
站
目
标
盘
位
水平度盘读数
° ′ ″
水平角
半测回值
° ′ ″
一测回值
° ′ ″

L

R

(1) 用电经测量竖直角统计于下表:
测站
目标
盘位

竖盘读数
° ′ ″
竖 角 值
近 似 竖 角 值
° ′ ″
测 回 值
° ′ ″

L

R

2.全站仪
使用时, 学生一边操作, 一边回复下列问题: （要求现场用笔写下）
(1)相关测量目标条件以及温度、 气压、 棱镜常数、 测距次数设置:
①测量目标条件指哪3项？测量目标条件怎样设置？

②开机后, 怎样进入温度、 气压、 棱镜常数设置？分别指出它们在莱单界面上符号（或文字）及按键。全站仪采取气压单位是什么？

③怎样进入测距次数设置？

(2)距离测量方法:
①怎样进入斜距测量模式？斜距符号是什么？

②怎样进入平距测量模式？平距符号是什么？

③测距时, 首先用望远镜瞄准目标, 然后按什么键？最终按什么键？画出你测量斜距和平距时界面（即注明你观察时VZ、 HR、 SD、 HD等数值）

班级: _______ 小组: _____ 学号: ____________ 姓名: ______________
