填隙碎石矿碴基层和底基层基层表格模板.doc

A-19
贵 州 公 路 建 设 项 目
习水—桐梓新站二级公路

检 验 申 请 批 复 令 监表-19

承包单位: 四川昆鹏路桥水电建设工程有限企业 协议号: NO.1
监理单位: 遵义市申达咨询监理有限企业 编 号: MYS-NO.1
工程项目
路面工程
工程地点及桩号

具体部位
填隙碎石底基层
申报内容:

段路面填隙碎石底基层施工完成,各工序均满足设计及施工规范要求, 特此申请检验。

承包人签字: 日期:
批复内容:
驻地监理工程师办公室:

日期:
附件:
1、 A-09
2、 A-19
3、 CLJ-12-2
4、 D-10
5、 D-13
6、 CL-06
7、 C-05
监理工程师签字:

日期:
承包人签字:

收到时间:

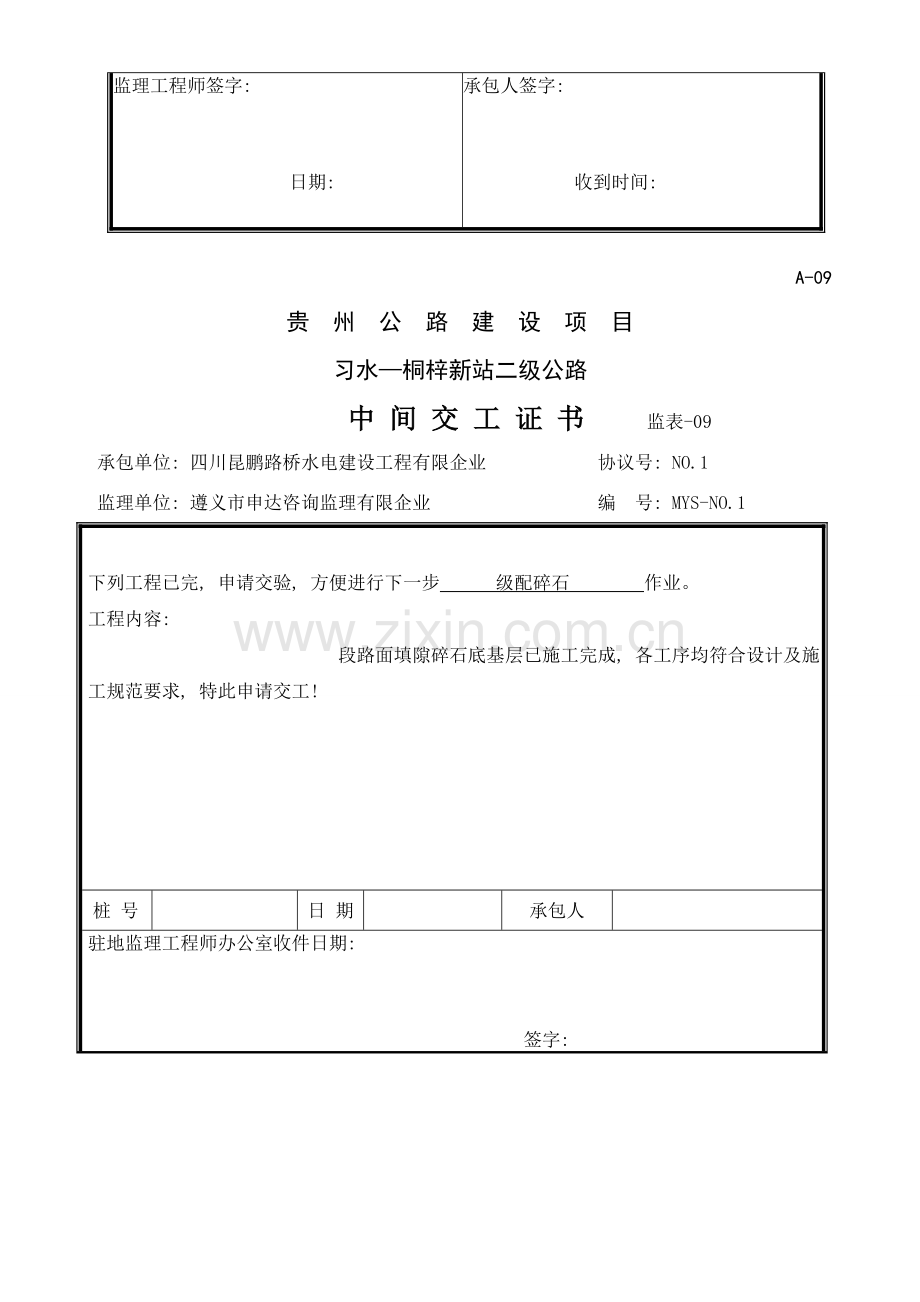

A-09
贵 州 公 路 建 设 项 目
习水—桐梓新站二级公路
中 间 交 工 证 书 监表-09
承包单位: 四川昆鹏路桥水电建设工程有限企业 协议号: NO.1
监理单位: 遵义市申达咨询监理有限企业 编 号: MYS-NO.1

下列工程已完, 申请交验, 方便进行下一步 级配碎石 作业。
工程内容:
段路面填隙碎石底基层已施工完成, 各工序均符合设计及施工规范要求, 特此申请交工!

桩 号

日 期

承包人

驻地监理工程师办公室收件日期:

签字:
结论:

监理工程师: 日期:
承包人收件日期:

签字:

CLJ-12-2
贵 州 公 路 建 设 项 目
习水—桐梓新站二级公路
填隙碎石(矿渣)基层和底基层实测项目 路检-12-2
承包单位: 四川昆鹏路桥水电建设工程有限企业 协议号: NO.1
监理单位: 遵义市申达咨询监理有限企业 编 号: MYS-NO.1
工程名称

施工时间

桩号及部位

检验时间

项

次
检 查 项 目
要求值或许可偏差
检验结果

检验方法和
频 率
基 层
底 基 层
高速公路
一级公路
其她
公路
高速公路
一级公路
其她
公路
1△
固体体积率（%）
代表值
-
85
85
83

灌砂法:每200m每车道2处
极 值
-
82
82
80
2
弯沉值（0.01mm）
符合设计要求
符合设计要求

按JTGF80/1-附录I检验
3
平整度（mm）
-
12
12
15

3m直尺:每200m 测2处×10尺
4
纵断高程（mm）
-
+5-15
+5,-15
+5,-20

水准仪:每200m测4断面
5
宽 度（mm）
符合设计要求
符合设计要求

尺量:每200m测4处

6△
厚 度
（mm）
代表值
-
-10
-10
-12

按附录H检验,每200m每车道1点
合格值
-
-20
-25
-30
7
横 坡（%）
-
±0.5
±0.3
±0.5

水准仪:每200m测4个断面
自
检
意
见

承 包 人: 日期:
检
查
意
见

监理工程师: 日期:

D-10
贵 州 公 路 建 设 项 目
习水—桐梓新站二级公路
路基、 路面压实度检测汇总表 原记—10

承包单位: 四川昆鹏路桥水电建设工程有限企业 协议号: NO.1
监理单位: 遵义市申达咨询监理有限企业 编 号: MYS-NO.1
起讫桩号:
序号
地点及名称
检测位置
距路槽顶面高度（cm）
要求压实度（%）
实测压实度（%）
检测日期
备 注
测点个数
代表值

施工单位技术责任人: 制表: 监理工程师: 年 月 日
注: 1、 距路槽顶面高度表示方法: 路槽以下为负, 路槽以上为正;
2、 检测方法在备注栏中注明。

D-13
贵 州 公 路 建 设 项 目
习水—桐梓新站二级公路
路面(底)基层施工原始统计 原记—13
承包单位: 四川昆鹏路桥水电建设工程有限企业 协议号: NO.1
监理单位: 遵义市申达咨询监理有限企业 编 号: MYS-NO.1
起讫桩号
路基土
质及压
实情况
基层
种类
施 工日 期
施 工方 法
材料名称、 规格及用量（m3/Km2）

碾压遍数
压
实
度
（%）
平
整
度
施工时气候情况
备 注

粘 土
数 量
塑 指

施工单位技术责任人: 统计: 监理工程师:
注: 1、 本表也适适用于路面垫层或基层多层次施工原始统计; 2、 多种不一样类型垫层或基层分别填写一张表; 3、 相同基层, 每100m填写一行。

C-05
贵 州 公 路 建 设 项 目
习水—桐梓新站二级公路
分项工程质量检验评定表 检评-05
分项工程名称: 填隙碎石 所属分部工程名称: 路面工程 所属建设项目: 猫场-营合通乡油路
工程部位: 施工单位: 四川昆鹏路桥水电建设工程有限企业 监理单位: 遵义市申达咨询监理有限企业
（ 桩号、 墩台号、 孔号） 编号: MYS-NO.1
基础
要求
1、 粗粒料应为质坚、 无杂质轧制石料或分解稳定轧制矿渣, 填缝料为5mm以下干燥筛余料或粗砂。2、 应用振动压路机碾压, 使填缝料填满粗粒料孔隙。

实
测
项
目

项次

检验项目
要求值或许可偏差
实测值或实测偏差值
质 量 评 定
1
2
3
4
5
6
7
8
9
10
平均值、
代表值
合格率（%）
权值
得分
1△
固体体积率（%）
代表值
83

3

极 值
80

2
弯沉值（0.01mm）
符合设计要求

2

3
平整度（mm）
15

2

4
纵断高程（mm）
+5,-20

1

5
宽 度（mm）
符合设计要求

1

6△
厚 度
（mm）
代表值
-12

2

合格值
-13

7
横坡（%）
±0.5

1

合 计

外观判定
表面平整密实, 边线整齐, 无松散现象。（不符合要求时每处减1~2分）
减 分

监 理
意 见

质量确保

减 分

工程质量等级评定
评 分: 质 量 等 级:
检验责任人: 检测: 统计: 复核: 年 月 日

E-32
贵 州 公 路 建 设 项 目
习水—桐梓新站二级公路
灌砂法压实度试验统计表 试记表-32
抽(取)样单位: 四川昆鹏路桥水电建设工程有限企业 施工单位: 四川昆鹏路桥水电建设工程有限企业 协议号: NO.1
工程名称: 填隙碎石 试验日期: 编 号: MYS-NO.1
取样地点
(桩号)

部位

深度(m)

距路槽底面高度(m)

序号
测定内容
单位
复核式
试验次数
1
2
3
平均
1
标定过量砂容重
g/cm3
γS

2
填料击实试验最大干密度
g/cm3
ρc

3
填料击实试验最好含水量
%
ωb、 ω＇b

4
灌入前试筒内砂重
g
m1

5
灌砂筒下部圆锥体内砂重
g
m2

6
灌砂入洞后筒内剩下砂重
g
m4、 m＇4

7
灌砂筒下部圆锥体内及基板和地面粗糙表面间砂累计重
g
m5-m6

8
填满试洞砂重
g
mb= m1- (m4或m＇4)-( m5-m6)或m2

9
湿试样重
g
mw

10
湿试样容重
g/cm3
ρw=(mw/mb)·γS

11
含水量
%
ω

12
干密度
g/cm3
ρd=ρw/(1+0.01ω)

13
压实度
%
K=ρd/ρc

试验单位(盖章): 试验: 计算: 复核:
同意: 监理试验工程师: 日期: 年 月 日

CL-06
贵 州 公 路 建 设 项 目
习水—桐梓新站二级公路
一 般 水 准 测 量 记 录 测表-06
承包单位: 四川昆鹏路桥水电建设工程有限企业 协议号: NO.1 编 号: MYS-NO.1
监理单位: 遵义市申达咨询监理有限企业 测量范围或桩号:
测站
编号
水准尺读数（m）
仪器高（m）
高差(m)
高程(m)
备注
后视
前视

闭合差

许可误差

结 论

测量: 计算: 复核: 监理: 年 月 日
