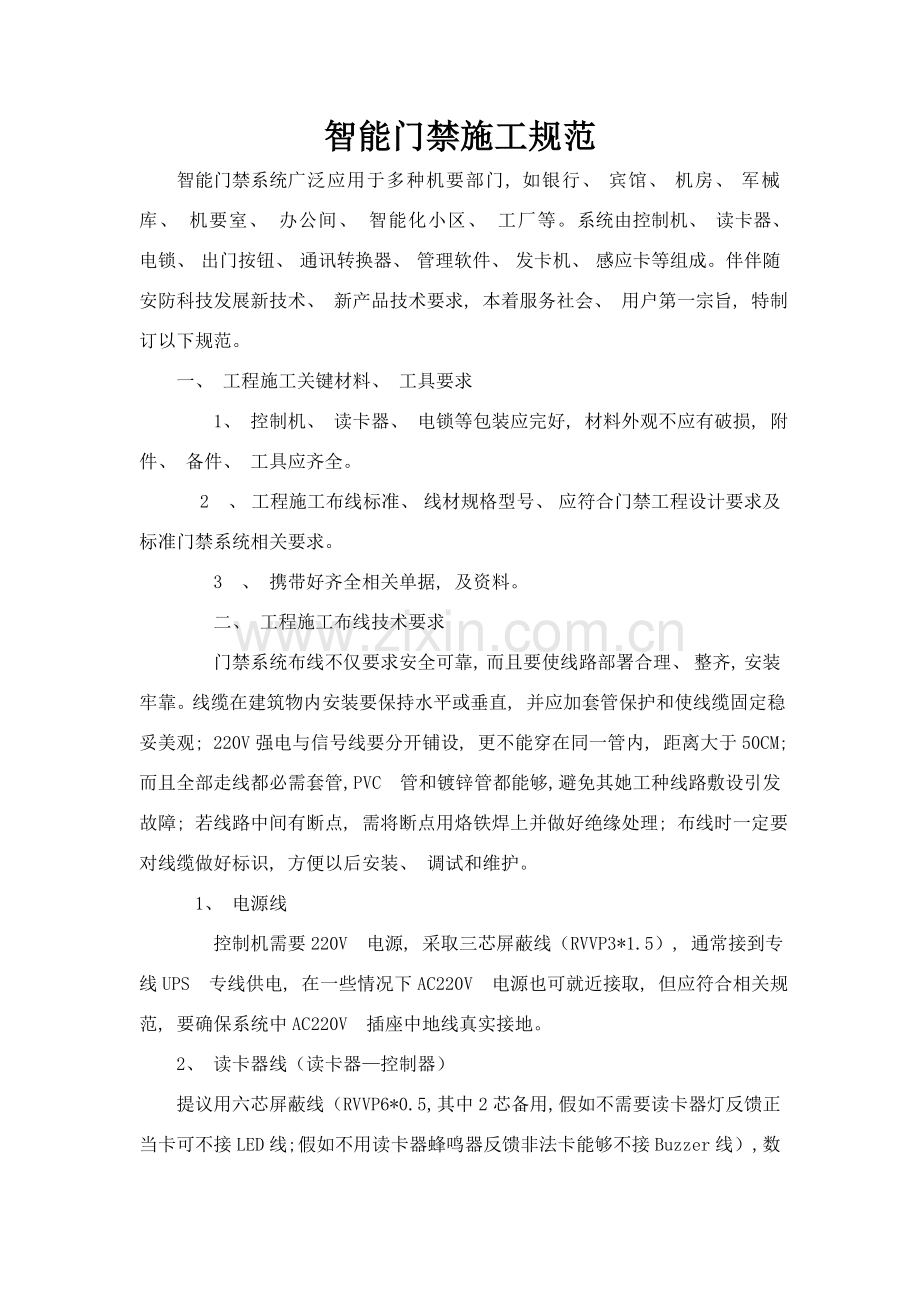

智能门禁施工规范
智能门禁系统广泛应用于多种机要部门, 如银行、 宾馆、 机房、 军械库、 机要室、 办公间、 智能化小区、 工厂等。系统由控制机、 读卡器、 电锁、 出门按钮、 通讯转换器、 管理软件、 发卡机、 感应卡等组成。伴伴随安防科技发展新技术、 新产品技术要求, 本着服务社会、 用户第一宗旨, 特制订以下规范。
一、 工程施工关键材料、 工具要求
    1、 控制机、 读卡器、 电锁等包装应完好, 材料外观不应有破损, 附件、 备件、 工具应齐全。
    2 、 工程施工布线标准、 线材规格型号、 应符合门禁工程设计要求及标准门禁系统相关要求。
    3 、 携带好齐全相关单据, 及资料。
    二、 工程施工布线技术要求
    门禁系统布线不仅要求安全可靠, 而且要使线路部署合理、 整齐, 安装牢靠。线缆在建筑物内安装要保持水平或垂直, 并应加套管保护和使线缆固定稳妥美观; 220V强电与信号线要分开铺设, 更不能穿在同一管内, 距离大于50CM; 而且全部走线都必需套管, PVC 管和镀锌管都能够, 避免其她工种线路敷设引发故障; 若线路中间有断点, 需将断点用烙铁焊上并做好绝缘处理; 布线时一定要对线缆做好标识, 方便以后安装、 调试和维护。
 1、 电源线
    控制机需要220V 电源, 采取三芯屏蔽线（RVVP3*1.5）, 通常接到专线UPS 专线供电, 在一些情况下AC220V 电源也可就近接取, 但应符合相关规范, 要确保系统中AC220V 插座中地线真实接地。
2、 读卡器线（读卡器—控制器）

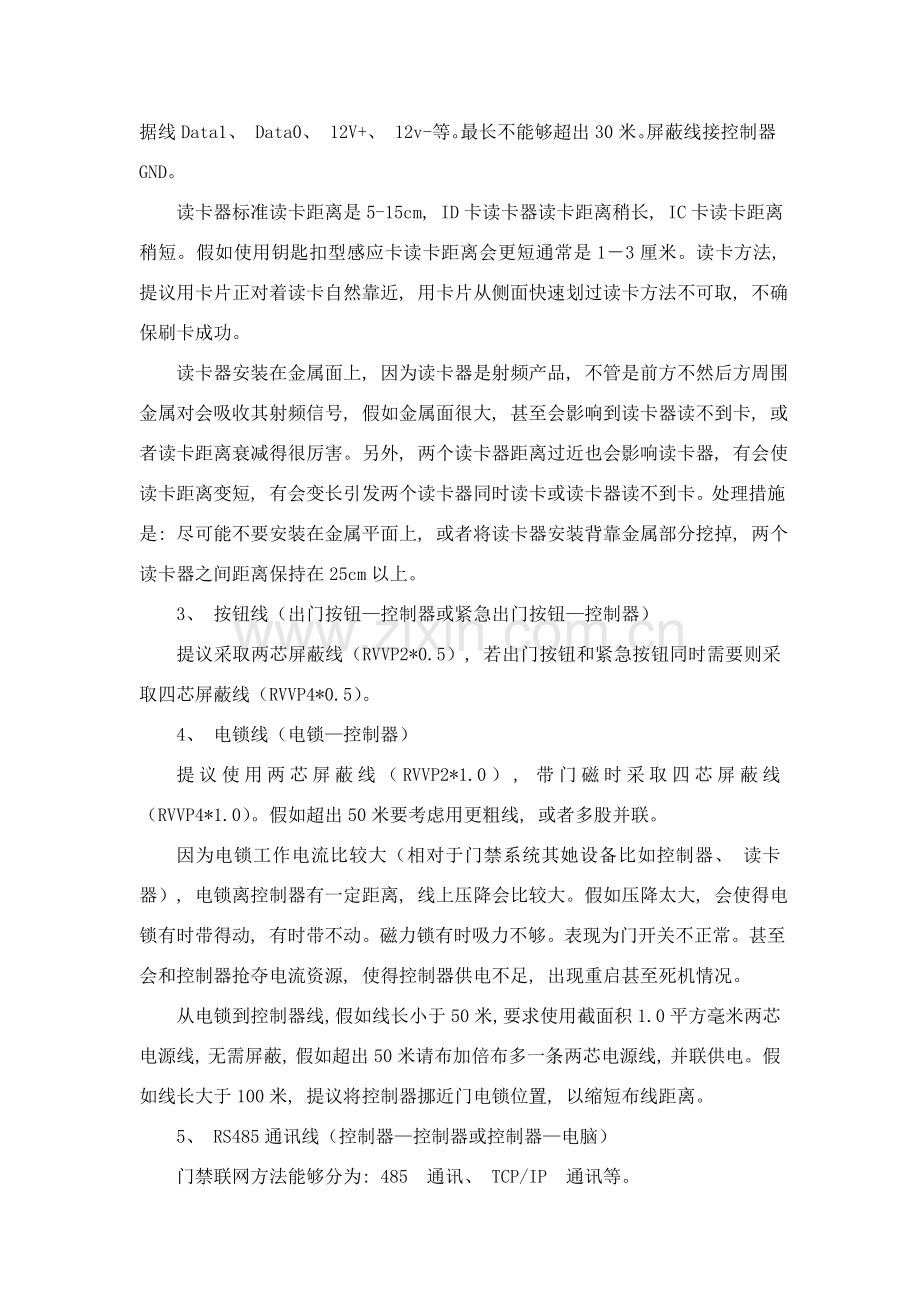

提议用六芯屏蔽线（RVVP6*0.5, 其中2芯备用, 假如不需要读卡器灯反馈正当卡可不接LED线; 假如不用读卡器蜂鸣器反馈非法卡能够不接Buzzer线）, 数据线Data1、 Data0、 12V+、 12v-等。最长不能够超出30米。屏蔽线接控制器GND。
读卡器标准读卡距离是5-15cm, ID卡读卡器读卡距离稍长, IC卡读卡距离稍短。假如使用钥匙扣型感应卡读卡距离会更短通常是1－3厘米。读卡方法, 提议用卡片正对着读卡自然靠近, 用卡片从侧面快速划过读卡方法不可取, 不确保刷卡成功。
读卡器安装在金属面上, 因为读卡器是射频产品, 不管是前方不然后方周围金属对会吸收其射频信号, 假如金属面很大, 甚至会影响到读卡器读不到卡, 或者读卡距离衰减得很厉害。另外, 两个读卡器距离过近也会影响读卡器, 有会使读卡距离变短, 有会变长引发两个读卡器同时读卡或读卡器读不到卡。处理措施是: 尽可能不要安装在金属平面上, 或者将读卡器安装背靠金属部分挖掉, 两个读卡器之间距离保持在25cm以上。
3、 按钮线（出门按钮—控制器或紧急出门按钮—控制器）
提议采取两芯屏蔽线（RVVP2*0.5）, 若出门按钮和紧急按钮同时需要则采取四芯屏蔽线（RVVP4*0.5）。
4、 电锁线（电锁—控制器）
提议使用两芯屏蔽线（RVVP2*1.0）, 带门磁时采取四芯屏蔽线（RVVP4*1.0）。假如超出50米要考虑用更粗线, 或者多股并联。
因为电锁工作电流比较大（相对于门禁系统其她设备比如控制器、 读卡器）, 电锁离控制器有一定距离, 线上压降会比较大。假如压降太大, 会使得电锁有时带得动, 有时带不动。磁力锁有时吸力不够。表现为门开关不正常。甚至会和控制器抢夺电流资源, 使得控制器供电不足, 出现重启甚至死机情况。
从电锁到控制器线, 假如线长小于50米, 要求使用截面积1.0平方毫米两芯电源线, 无需屏蔽, 假如超出50米请布加倍布多一条两芯电源线, 并联供电。假如线长大于100米, 提议将控制器挪近门电锁位置, 以缩短布线距离。
5、 RS485通讯线（控制器—控制器或控制器—电脑）
门禁联网方法能够分为: 485 通讯、 TCP/IP 通讯等。
485 联网线必需采取双绞屏蔽线（RVVSP2*1.0）, 485总线长度, 理论上是能够达成1200米, 提议不要超出800 米。假如超出请选择485HUB 或者中继器来改善通讯环境。485 网络必需是总线型结构, 不许可全部或局部星型结构。
TCP/IP 联网线能够选择超五类非屏蔽双绞线, 控制机到交换机或HUB 距离要小于100米。
三、 门禁系统布线施工注意事项
1、 全部走线都必需套管, PVC管和镀锌管都能够, 避免老鼠咬断线路引发故障。即使控制器含有了良好防静电、 防雷击、 防漏电设计, 请务必确保控制器机箱和交流电地线连接完善, 且交流电地线真实接地。
2、 提议您不要常常带电拔插接线端子。请务必拔下接线端子, 再进行对应焊接工作。
2、 请勿私自拆卸或者更换控制器芯片, 非专业操作会造成控制器损毁。
4、 不提议您私自对接其她附加设备, 全部非常规操作, 请务必先于我方工程师沟通。
5、 不要将控制器和其她大电流设备接在同一供电插座上。
6、 读卡器、 按钮安装高度是距地面1.4米, 能够依据用户使用习惯, 合适增加或者降低。
7、 控制器提议安装在弱电井等便于维护地点。
8、 接线端子注意规范接线, 不要裸露金属部分过长, 以免引发短路和通讯故障。
9、 若需要保留门禁事件统计则定时从控制器中读取数据。
10、 视应用场所做好停电处理方法如采取UPS电源等。
11、 妥善保管进入密码。
12、 注意此产品使用环境。
13、 读卡器和控制器连线距离不要超出30米。
14、 微机与控制器连线距离: RS232接口: 小于12米; TCP/IP接口: 小于100米RS422接口: 小于800米; RS485接口: 小于800米
15、 控制器输入/出电流比较小, 工程调试时, 如使用电锁瞬间冲击电流过大, 造成控制器重新开启, 提议在电锁电源线上并联一只2200μF/35V电解电容。（尤其是多把锁接同一电源, 要么增大电源余量, 要么多并多个大电容）
16、 电锁与控制器最好不使用同一电源供。（我们单门和双门控制器是带锁电源, 此电源设计为双电源, 实际控制器电源和锁电源是分开, 但保守做法是最多接两把磁力锁）。
17、 控制器电源必需要用线性电源。
因为线性电源有效功率不高, 本身发烧厉害, 通常是有效功率在40－70％不等, 标称5A电源, 有效电流在3A左右。不过, 线性电源运行稳定, 干扰少, 适合长久稳定运行设备。是中国外门禁设备普遍采取电源类型。有些工程商问, 能不能采取开关电源, 开关电源功率大, 有效功率高, 我们不提议采取开关电源, 开关电源通常会有较高高频纹波, 会影响到主机运行稳定性（尤其是通讯）。但能够用做锁电源。
18、 对有强磁干扰场所, 应采取镀锌钢管或封闭金属线槽敷设并做接地处理。
