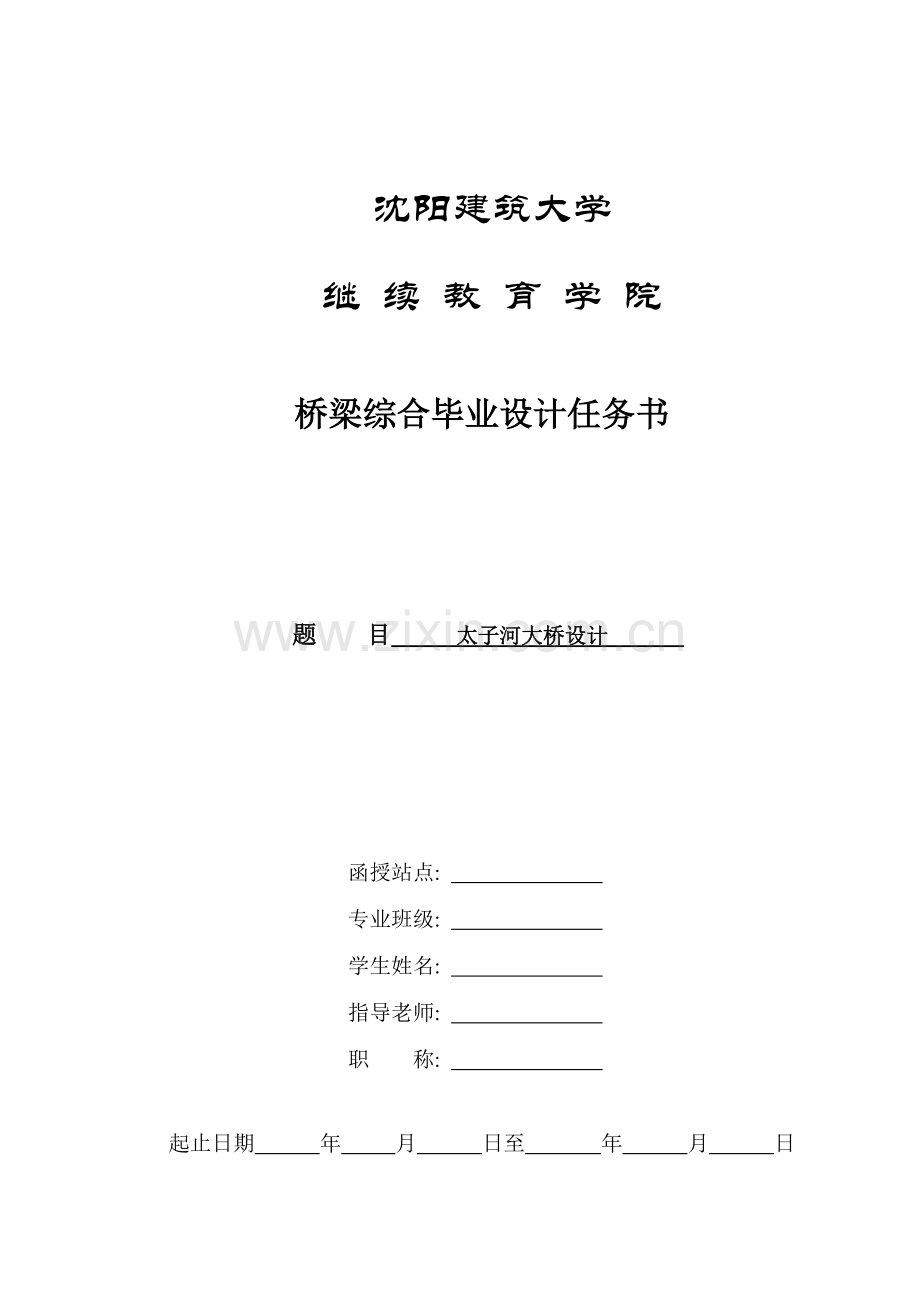

沈阳建筑大学
继 续 教 育 学 院
桥梁综合毕业设计任务书

题 目 太子河大桥设计

函授站点:
专业班级:
学生姓名:
指导老师:
职 称:

起止日期 年 月 日至 年 月 日

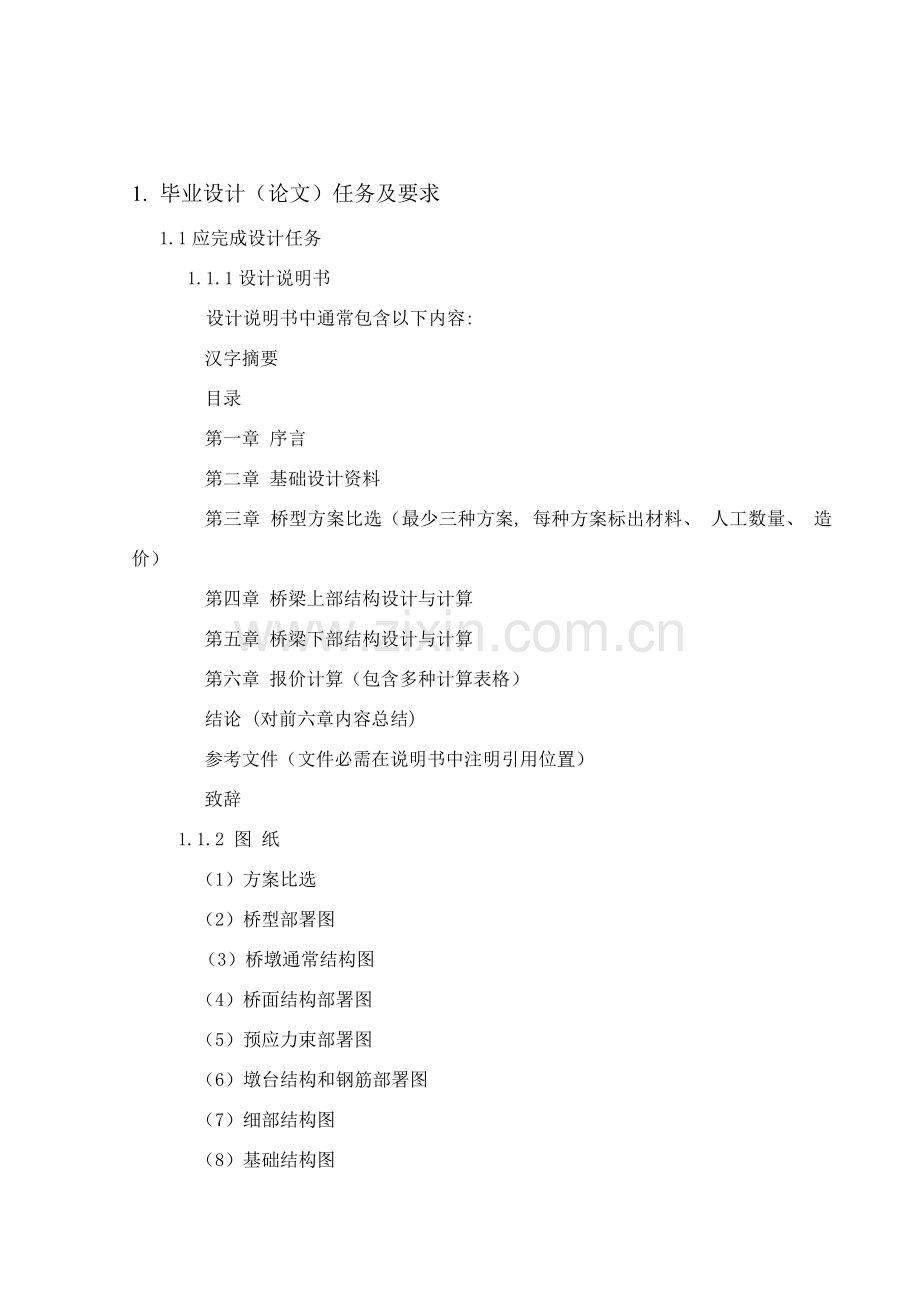

1. 毕业设计（论文）任务及要求
1.1应完成设计任务
1.1.1设计说明书
设计说明书中通常包含以下内容:
汉字摘要
目录
第一章 序言
第二章 基础设计资料
第三章 桥型方案比选（最少三种方案, 每种方案标出材料、 人工数量、 造价）
第四章 桥梁上部结构设计与计算
第五章 桥梁下部结构设计与计算
第六章 报价计算（包含多种计算表格）
结论 (对前六章内容总结)
参考文件（文件必需在说明书中注明引用位置）
致辞
1.1.2 图 纸
（1）方案比选
（2）桥型部署图
（3）桥墩通常结构图
（4）桥面结构部署图
（5）预应力束部署图
（6）墩台结构和钢筋部署图
（7）细部结构图
（8）基础结构图
1.2要求
（1）单做桥梁设计同学可选择简支梁桥以外其它任何形式桥梁。
（2）桥梁横向分布计算必需是手算; 下部结构计算必需是手算。
（3）方案比选、 桥型部署图、 桥墩通常结构图、 桥面结构部署图、 预应力束部署图、 预应力束部署图、 桥梁上下部结构设计与计算、 施工组织设计、 报价计算是必需完成设计内容。
（4）除方案比选、 桥型部署图以外, 全部图上必需有多种材料工程量表。
（5）设计图纸要求最少有2张是手工完成。
（6）交通量、 土物理力学参数、 桥位地质剖面可自己确定。
（7）报价计算提倡用手算跟电算对照, 但必需有手算部分。
1）工作量完成内容包含
(a)工程量计算 : （30%）
最少完成其中一部分工程量计算技术复杂大桥(下部结构一个桥墩工程量结算)。要求: 手工书写工程量计算过程:
(b)编写说明（10%）
(c)编写1-12表: （60%）
其中: 8表占 20%
9表10%
10表10%
其它表: 20%

2) 要求: (a)、 填写空白表: 手工计算, 书写必需计算过程
(b)、 如用计算机软件出表, 则该项为零分
2. 设计（论文）原始资料及依据
设计荷载: 公路I级
洪水频率: 按1一遇设计
桥面净空: 净18米
桥下有通航, 桥面设计标高有水文计算确定
施工单位: 某市甲级施工单位
材料供给: 钢﹑木﹑水泥供给充足, 砂﹑砾石就地取用, 块、 片、 料石运距20Km, 材料价格按当地现行价格考虑。
施工组织和报价计算时, 现形材料价格, 定额采取颁布预算定额。定额可下载安装WCost.exe上网注册即可查找。
3. 图纸、 程序、 上机、 试验等具体要求:
3.1.图纸要努力争取规范, 满足施工图要求, 尤其是标识要全方面正确。图册包含: 封面、 设计说明、 目录、 全桥工程量总表、 各关键部分图纸、

4. 时间进度安排: （阶段按教学周安排、 内容具体）（单独设页）
时间阶段
计 划 完 成 内 容
第一周
桥型和横纵断面部署
第二周
桥型比选、 细部尺寸部署
第三周
主梁内力计算（横向分布计算手算）
第四面
主梁内力组合 主梁截面强度验算
第五周
桥面板计算
第六周
桥梁下部结构计算（手算）
第七周
桥梁绘图
第八周
报价计算（手算）
第九周
整理设计说明书
第十周
输出施工图, 打印设计说明书, 经济分析; 指导老师审查
5. 关键参考资料、 文件
5.1 国家标准、 规范、 规程
交通部公路管理司.JTG B01-.公路工程技术标准.北京.人民交通出版社.
交通部公路计划设计院.JTG D60-.公路桥涵设计通用规范.北京.人民交通出版社.
交通部公路计划设计院. JTG D62-. 公路砼及预应力混凝土桥涵设计规范.北京.人民交通出版社.
5.2 参考书
[1]《结构设计原理》人民交通出版社出版
[2]《桥梁工程》人民交通出版社出版
[3]《基础工程》人民交通出版社出版
[4]《公路桥涵设计手册-梁桥》人民交通出版社出版
[5]《桥梁计算示例集-梁桥》人民交通出版社出版
6. 对设计说明书（论文）内容要求
设计说明书中通常包含以下内容: 汉字摘要（摘要关键词不少于5个）、 目录、 序言、 方案比选（选定方案不能是简支梁）、 尺寸确定、 主梁设计与计算、 下部结构设计与计算、 施工组织设计、 报价计算、 设计结论（关键是指设计内容、 设计结果、 不足）、 参考文件、 谢辞、 附录等。

指导老师签字: 赵乃志

日期: 年 月 日
