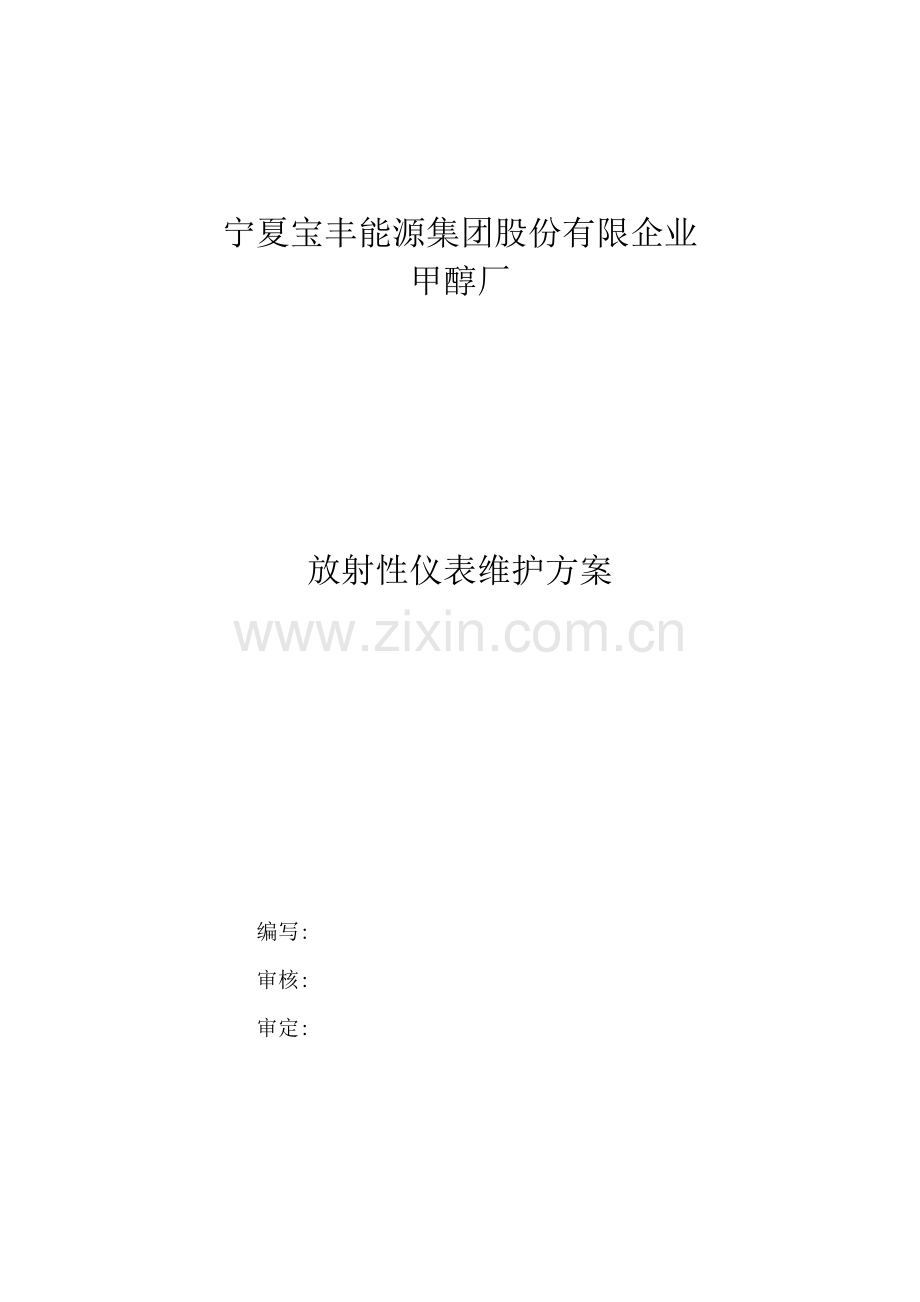

甲醇厂放射性仪表维护方案.doc

宁夏宝丰能源集团股份有限企业
甲醇厂

放射性仪表维护方案

编写:
审核:
审定:

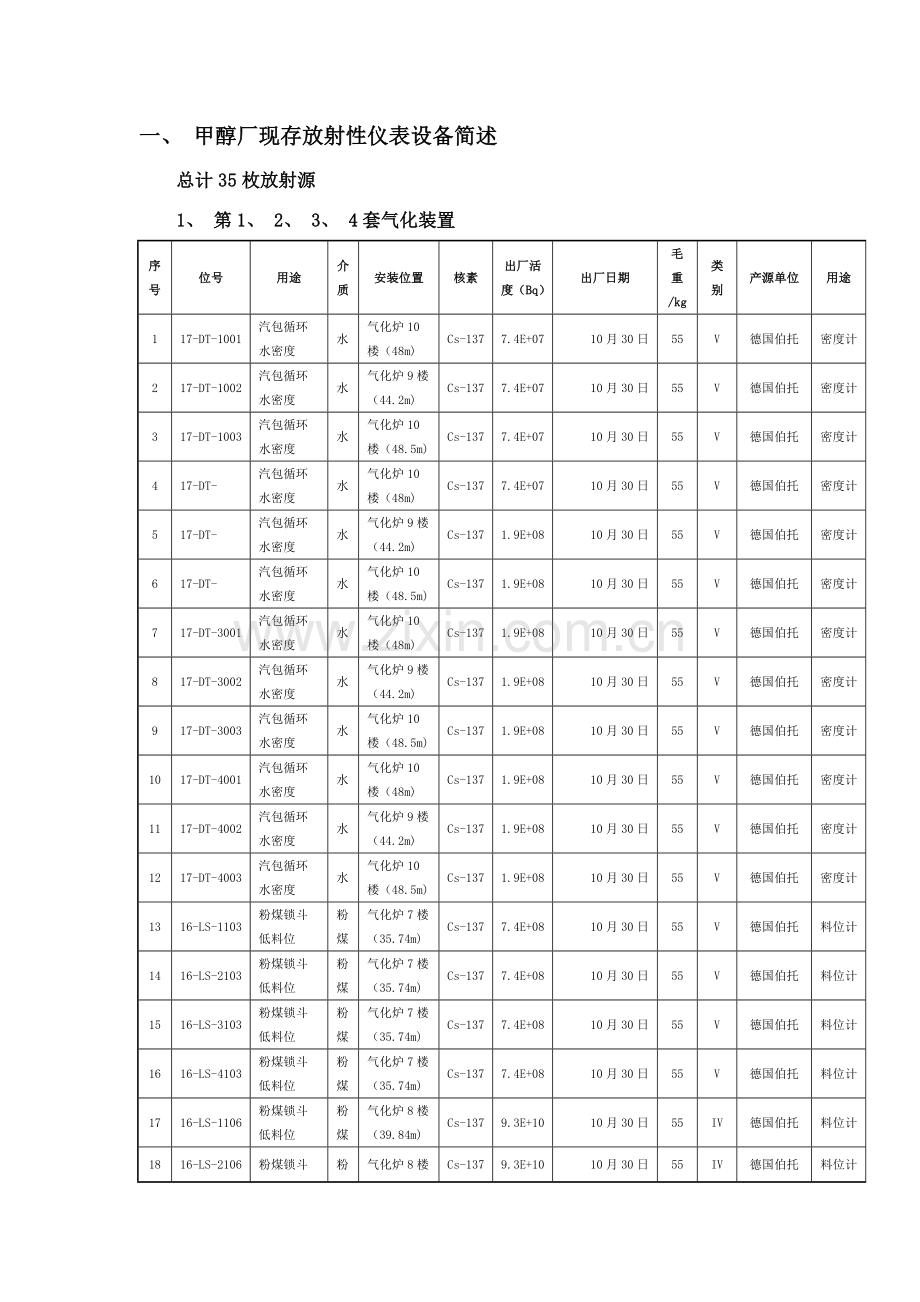

一、 甲醇厂现存放射性仪表设备简述
总计35枚放射源
1、 第1、 2、 3、 4套气化装置
序号
位号
用途
介质
安装位置
核素
出厂活度（Bq）
出厂日期
毛重
/kg
类别
产源单位
用途
1
17-DT-1001
汽包循环水密度
水
气化炉10楼（48m)
Cs-137
7.4E+07
10月30日
55
V
德国伯托
密度计
2
17-DT-1002
汽包循环水密度
水
气化炉9楼（44.2m)
Cs-137
7.4E+07
10月30日
55
V
德国伯托
密度计
3
17-DT-1003
汽包循环水密度
水
气化炉10楼（48.5m)
Cs-137
7.4E+07
10月30日
55
V
德国伯托
密度计
4
17-DT-
汽包循环水密度
水
气化炉10楼（48m)
Cs-137
7.4E+07
10月30日
55
V
德国伯托
密度计
5
17-DT-
汽包循环水密度
水
气化炉9楼（44.2m)
Cs-137
1.9E+08
10月30日
55
V
德国伯托
密度计
6
17-DT-
汽包循环水密度
水
气化炉10楼（48.5m)
Cs-137
1.9E+08
10月30日
55
V
德国伯托
密度计
7
17-DT-3001
汽包循环水密度
水
气化炉10楼（48m)
Cs-137
1.9E+08
10月30日
55
V
德国伯托
密度计
8
17-DT-3002
汽包循环水密度
水
气化炉9楼（44.2m)
Cs-137
1.9E+08
10月30日
55
V
德国伯托
密度计
9
17-DT-3003
汽包循环水密度
水
气化炉10楼（48.5m)
Cs-137
1.9E+08
10月30日
55
V
德国伯托
密度计
10
17-DT-4001
汽包循环水密度
水
气化炉10楼（48m)
Cs-137
1.9E+08
10月30日
55
V
德国伯托
密度计
11
17-DT-4002
汽包循环水密度
水
气化炉9楼（44.2m)
Cs-137
1.9E+08
10月30日
55
V
德国伯托
密度计
12
17-DT-4003
汽包循环水密度
水
气化炉10楼（48.5m)
Cs-137
1.9E+08
10月30日
55
V
德国伯托
密度计
13
16-LS-1103
粉煤锁斗低料位
粉煤
气化炉7楼（35.74m)
Cs-137
7.4E+08
10月30日
55
V
德国伯托
料位计
14
16-LS-2103
粉煤锁斗低料位
粉煤
气化炉7楼（35.74m)
Cs-137
7.4E+08
10月30日
55
V
德国伯托
料位计
15
16-LS-3103
粉煤锁斗低料位
粉煤
气化炉7楼（35.74m)
Cs-137
7.4E+08
10月30日
55
V
德国伯托
料位计
16
16-LS-4103
粉煤锁斗低料位
粉煤
气化炉7楼（35.74m)
Cs-137
7.4E+08
10月30日
55
V
德国伯托
料位计
17
16-LS-1106
粉煤锁斗低料位
粉煤
气化炉8楼（39.84m)
Cs-137
9.3E+10
10月30日
55
IV
德国伯托
料位计
18
16-LS-2106
粉煤锁斗低料位
粉煤
气化炉8楼（39.84m)
Cs-137
9.3E+10
10月30日
55
IV
德国伯托
料位计
19
16-LS-3106
粉煤锁斗低料位
粉煤
气化炉8楼（39.84m)
Cs-137
9.3E+10
10月30日
55
IV
德国伯托
料位计
20
16-LS-4106
粉煤锁斗低料位
粉煤
气化炉8楼（39.84m)
Cs-137
9.3E+10
10月30日
55
IV
德国伯托
料位计
21
16-LS-1104
粉煤给料罐低低料位
粉煤
气化楼2楼（12.175m)
Co-60
3E+10
10月30日
55
IV
德国伯托
料位计
22
16-LS-2104
粉煤给料罐低低料位
粉煤
气化楼2楼（12.175m)
Co-60
3E+10
10月30日
55
IV
德国伯托
料位计
23
16-LS-3104
粉煤给料罐低低料位
粉煤
气化楼2楼（12.175m)
Co-60
3E+10
10月30日
55
IV
德国伯托
料位计
24
16-LS-4104
粉煤给料罐低低料位
粉煤
气化楼2楼（12.175m)
Co-60
3E+10
10月30日
55
IV
德国伯托
料位计
25
16-LT-1105
粉煤给料罐高料位
粉煤
气化楼3楼（14.375m)
Co-60
3E+10
10月30日
55
IV
德国伯托
料位计
26
16-LT-2105
粉煤给料罐高料位
粉煤
气化楼3楼（14.375m)
Co-60
3E+10
10月30日
55
IV
德国伯托
料位计
27
16-LT-3105
粉煤给料罐高料位
粉煤
气化楼3楼（14.375m)
Co-60
3E+10
10月30日
55
IV
德国伯托
料位计
28
16-LT-4105
粉煤给料罐高料位
粉煤
气化楼3楼（14.375m)
Co-60
3E+10
10月30日
55
IV
德国伯托
料位计

2、 第5套气化装置
序号
核素
出厂时间
出厂活度（Bq）
标号
毛重(Kg)
类别
产源单位
用途
1
Cs-137
12月15日
9.25E+10
1750-11-14
250
IV
德国伯托
料位计
2
Cs-137
12月9日
7.40E+08
1747-11-14
250
V
德国伯托
料位计
3
Cs-137
12月9日
1.85E+08
1751-11-14
250
V
德国伯托
密度计
4
Cs-137
12月9日
1.85E+08
1752-11-14
250
V
德国伯托
密度计
5
Cs-137
12月9日
7.40E+07
1753-11-14
250
V
德国伯托
密度计
6
Co-60
12月9日
2.96E+10
1720-09-13
250

IV
德国伯托
料位计
7
Co-60
12月9日
2.96E+10
1715-09-13
250

IV
德国伯托
料位计

二、 巡检工作内容
1．1．1巡检与维护
放射仪表巡检维护要做到每季度一次做好统计。巡检维护统计本中填写内容包含: 巡检时间及内容; 发觉问题、 处理意见及处理结果; 开关放射源时间; 辐射剂量检测时间及结果; 所做维护、 检修工作内容。
1、 巡检内容: 检验放射源是否丢失, 探测器、 转换器等及全部附件是否完好, 工作正常, 料位指示是否正常。
2、 仪表有没有撞伤、 缺损、 裂纹、 锈蚀; 铭牌是否完整; 螺栓有没有松动、 连接件有没有脱落等。
3、 接线盒密封是否完好; 电缆压盖防爆防水是否良好。
4、 检验“电离辐射”警示牌分布是否合理, 有没有丢失, 字迹是否清楚。
5、 转动不见要定时润滑, 保持开、 关灵活。
6、 做好仪表清洁工作。
7、 除锈、 防腐工作。
8、 紧固连接件及接线端子。
9、 乙方负责对放射源周围场强（表面0.5\1米处）每季度进行一次测量,并出具正式剂量检测汇报,检测结果由机动处下达给相关单位.
1．1．2 仪表检修
1、 放射源检修在放射源需要安装和倒装时, 必需有专业人员进行。当发觉铅盒出现问题处理时, 也必需有专业人员处理。
2、 探测器检修检修更换探测器时应关闭源开关并切断电源进行。
3、 转换器维修转换器出现故障时, 仪表备件由甲方提供, 或由乙方代购。
4、 在设备检修前, 关闭全部放射源。
5、 检验各个放射源开关是否正常, 出现故障立刻检修更换。
6、 使用笔记本或手操器、 万用表等仪器检验变送器各个参数是否正常。
7、 设备检修完成后, 打开放射源, 对仪表进行标定, 对仪表参数进行调整修改, 而且做好具体标定统计。
1．1．3 故障处理
1、 接到仪表故障信息后, 立刻处理。
2、 听取工艺技术人员及仪表技术人员对故障信息介绍。
3、 检验放射源开关状态。
4、 检验仪表供电状态。
5、 检验探测器工作状态。
6、 检验变送器工组状态。
7、 判定故障原因, 进行相关处理, 比如对仪表参数进行重新设定, 对损坏仪表或部件进行更换。
1．1．4 仪表标定
1、 在工艺许可情况下, 对仪表进行多点线性标定。
2、 条件不许可时, 对仪表进行零点、 满度标定。
3、 特殊工艺条件下和工艺技术人员、 仪表技术人员进行交流, 确定特殊标定方法, 以满足工艺生产要求。

三、 核辐射仪表维护方法
1、 厂家专业人员驻厂
厂家派专员驻厂, 核辐射仪表问题随时处理。
每台套核辐射仪表5500元/年。
2、 厂家季巡维护
厂家人员驻地在西北地域, 厂内核仪表出现故障后通知厂家, 厂家安排就近人员立刻到厂处理, 到厂时间无法确保。
每台套核辐射仪表3950元/年
3、 甲醇厂安排专员外出培训学习, 接收专业维护培训合格后回来专员负责核辐射仪表维护。

四、 驻厂与季巡方法维护工作总体要求
1． 乙方必需服从甲方对工程质量监督和检验, 如违反规程, 甲方应立刻通知乙方, 乙方必需采取有效纠正方法, 不然甲方有权停止乙方施工。
2． 乙方在现场操作时必需严格实施操作规程, 不得一人操作, 并做好个人防护, 乙方负责因违反操作规程造成人身伤害。
3． 乙方在工作过程中所需检测仪器, 如笔记本电脑、 射线检测仪、 铅防护服、 万用表等均由乙方自备。
4． 乙方必需遵守国家及施工作业相关安全规范和要求, 采取严格安全防护和防火方法, 确保施工安全。
5．乙方负担施工作业人员提供必需、 功效安全机械、 工具和设备, 以及合乎标准劳保用具, 并确保设备和用具完好。
6．乙方必需对施工作业人员进行安全教育培训, 严格劳保着装, 特种作业人员持证上岗。遵守甲方厂规厂纪, 根据甲方安全程序结合本岗位特殊性进行施工。

甲醇厂电仪车间
-2-7
