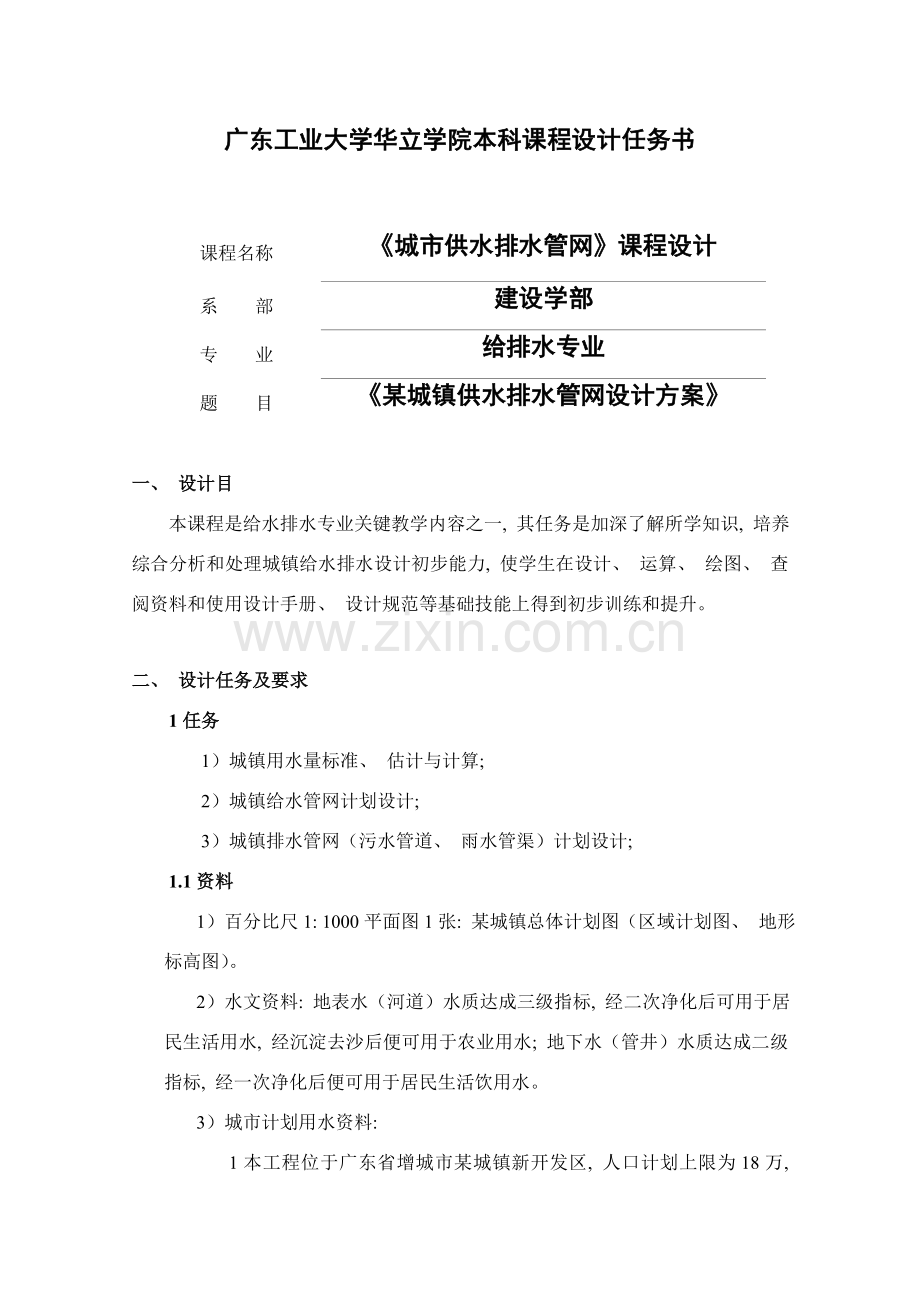

广东工业大学华立学院本科课程设计任务书

课程名称
《城市供水排水管网》课程设计
系 部
建设学部
专 业
给排水专业
题 目
《某城镇供水排水管网设计方案》

一、 设计目
本课程是给水排水专业关键教学内容之一, 其任务是加深了解所学知识, 培养综合分析和处理城镇给水排水设计初步能力, 使学生在设计、 运算、 绘图、 查阅资料和使用设计手册、 设计规范等基础技能上得到初步训练和提升。

二、 设计任务及要求
1任务
1）城镇用水量标准、 估计与计算;
2）城镇给水管网计划设计;
3）城镇排水管网（污水管道、 雨水管渠）计划设计;
1.1资料
1）百分比尺1: 1000平面图1张: 某城镇总体计划图（区域计划图、 地形标高图）。
2）水文资料: 地表水（河道）水质达成三级指标, 经二次净化后可用于居民生活用水, 经沉淀去沙后便可用于农业用水; 地下水（管井）水质达成二级指标, 经一次净化后便可用于居民生活饮用水。
3）城市计划用水资料:
1本工程位于广东省增城市某城镇新开发区, 人口计划上限为18万, 各计划区域功效可参考区域计划图, 地形标高可参考地形标高图。
2 市政及公共服务区资料: 学校可同时容纳3000名中小学生, 市政府大楼可同时容纳名职员。中心商业区计划布建一座大型超市, 可同时容纳4000人, 以及高层酒店一间, 酒店内有600个床位。
3工业区资料: 甲厂为汽配厂, 职员1人, 分三班工作, 第一班早上8点上班, 属通常污染车间, 下班后有60%职员须淋浴, 生产用水为0 m3/d; 乙厂为蔬菜加工厂, 职员4000人, 分两班工作, 第一班早上8点上班, 属热车间, 下班后有80%职员须淋浴, 生产用水为25000 m3/d。
4居民区人口密度为1人/平方公里, 居民用水普及率为100%。居民生活用水时改变百分比以下表所表示:
小时
0-1
1-2
2-3
3-4
4-5
5-6
6-7
7-8
用水量百分比（%）
2.80
2.81
2.93
3.06
3.13
3.78
4.91
5.15
小时
8-9
9-10
10-11
11-12
12-13
13-14
14-15
15-16
用水量百分比（%）
5.13
4.79
4.66
4.52
4.49
4.43
4.45
4.55
小时
16-17
17-18
18-19
19-20
20-21
21-22
22-23
23-24
用水量百分比（%）
5.11
4.92
4.90
4.71
4.29
4.04
3.42
3.02

5农业区为现代化大鹏农业区, 农业浇灌采取喷灌形式, 天天三次, 第一次为早上6点, 间隔为6小时, 每次喷灌水量为4升/次·m2。
6最小服务水头: 居民区为24m, 商业区为28m, 农业区为12m。

2 要求
课程设计一人一题, 在老师指导下, 独自完成。
1）设计前先统计用水量及供水概况及明确总体设计标准;
2）设计过程中, 要求学生认真复习相关基础概念和原理知识;
3）课程设计说明书内容完整、 计算正确、 叙述简练、 文理通顺、 装订整齐;
4）课程设计图纸应能很好地表示设计意图, 图面布局合理、 正确清楚、 符合制图标准及相关要求。
（5）在设计过程中应独立思索, 在指导老师帮助下完成工作, 严禁剽窃。

三、 设计时间进度安排
设计时间为: 8周-17周, 累计9周。
1、 城镇用水概况统计 （累计7天）
2、 城镇供水管网设计方案 （累计49天）
2.1自来水厂设计计算 （7天）
1 总体部署（水厂组成、 工艺步骤部署）
2 平面部署及高程部署
3 水量调整设施计算（沉淀池、 混凝池、 清水池等）
2.2供水管网设计计算 （21天）
1 供水管网平面部署及高程部署
2 供水管网水力计算
3 水量调整设施计算（水塔、 高位水池, 调整泵站等）
2.3排水管网设计计算 （21天）
1 污水管网平面及高层部署
2 污水管网水力计算
3 雨水管网平面及高程部署
4 雨水管网水力计算
3、 整理课程设计计算书及图纸（包含目录、 说明、 图例、 材料统计表等）
4、 完成课程设计并提交 （累计7天）

四、 成绩考评
课程设计考评方法:
课程设计中进行进度检验, 并抽查学生基础概念是否清楚; 课程设计结束后, 学生提交设计计算说明书1份, 设计图纸（目录、 设计说明、 图例、 材料统计表、 系统图、 平面图等）。
课程设计成绩评定标准 :
学生成绩由三部分组成: 平时成绩、 计算说明书考评成绩、 设计图纸考评成绩。平时成绩占总评成绩20％, 依据考勤和进度检验两方面情况评分, 设计过程中检验学生基础概念是否清楚, 是否按时完成每七天设计任务; 计算说明书考评成绩占总评成绩30％, 评分标准是计算说明书内容是否完整、 正确, 书写是否工整等; 设计图纸考评成绩占总评成绩40％, 评分标准是设计图纸内容是否完整、 正确, 图纸表示是否符合规范等。

五、 汇报书写格式
题目: 某城镇给水排水计划设计方案
说明书格式
Ø 封面（指导老师姓名、 所在专业班级、 姓名、 日期）
Ø 目录
1、 城镇用水概况
2、 城镇给水管网计划设计
3、 城镇排水管网计划设计
4、 设计总结与心得
说明书书写说明:
（1）均以小四字体, 1.5倍行距, 如遇表格, 行距可略微调整。
（2）公式写法均采取“公式编辑器”进行编辑。

六、 设计指导
（1）计算指导
1 城镇给水设计
（1）依据《城镇居民生活用水标准》进行城镇用水量估计、 计算。
（2）依据水文资料选择适宜工艺步骤, 进行净水厂计划设计。
（3）进行城镇供水管网部署定线。
（4）进行城镇供水管网水力计算（初分配、 平差计算、 高程计算等）。
（5）依据计算结果对设计进行修正。

（2）绘图指导
1 管线绘制指导
（1）严格按1:1000百分比绘制, 管线长度、 面积等可直接量取。
（2）注意给水管、 污水管、 雨水管绘制和区分, 务必需绘制在不一样图层中。

七、 参考资料
1.《给水排水设计手册-城镇给水》第3册。中国建筑工业出版社, 第二版。
2.《给水排水设计手册-城镇排水》第5册。中国建筑工业出版社, 第二版。
3.《给水排水制图标准》, GB/T 50106-。
4.《城镇居民生活用水量标准》, GB/T 50331-;
5.《室外给水设计规范》, GB50013-。
