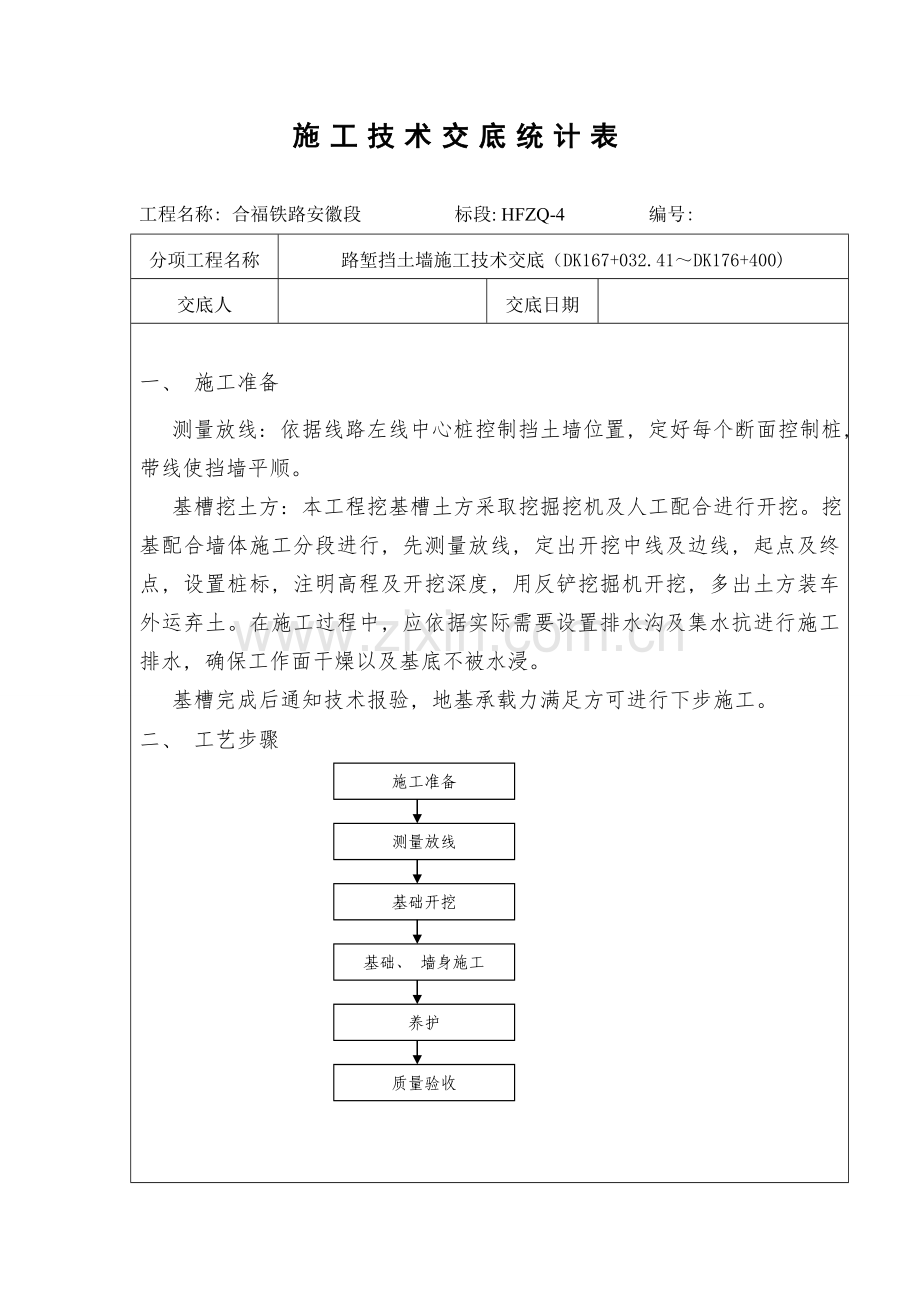

施工技术交底统计表

工程名称: 合福铁路安徽段 标段: HFZQ-4 编号:
分项工程名称
路堑挡土墙施工技术交底（DK167+032.41～DK176+400)
交底人

交底日期

一、 施工准备
测量放线: 依据线路左线中心桩控制挡土墙位置, 定好每个断面控制桩, 带线使挡墙平顺。
基槽挖土方: 本工程挖基槽土方采取挖掘挖机及人工配合进行开挖。挖基配合墙体施工分段进行, 先测量放线, 定出开挖中线及边线, 起点及终点, 设置桩标, 注明高程及开挖深度, 用反铲挖掘机开挖, 多出土方装车外运弃土。在施工过程中, 应依据实际需要设置排水沟及集水抗进行施工排水, 确保工作面干燥以及基底不被水浸。
基槽完成后通知技术报验, 地基承载力满足方可进行下步施工。
二、 工艺步骤
施工准备
测量放线
基础开挖
基础、 墙身施工
养护
质量验收

三、 施工工艺
3.1 挡墙墙身采取C30混凝土浇筑。
3.2 路堑挡墙基础埋深: 土质及软质岩地层应在路肩或侧沟平台以下大于1.2米; 膨胀土、 红黏土、 极软质岩地层不得小于1.5米; 并低于侧沟砌体底面大于0.2米。当路堑基床底层换填厚小于或等于1.8米时, 且设置纵向盲沟时, 挡墙基础埋深应位于侧沟平台以下大于1.5米, 且应于侧沟沟底流水面以下大于0.5米。当基床底层换填厚度为2.3米, 且设置纵向盲沟时, 挡墙墙址应位于侧沟平台以下大于1.7米, 且于侧沟沟底流水面以下大于0.5米, 两个条件必需同时满足。
3.3 墙身沿线路方向每隔10～25m结合墙高设置宽2～3cm伸缩缝或沉降缝一道。缝内沿墙顶、 内、 外三边填塞深度大于0.2m沥青麻筋（Φ≥55°除外）。
3.4 挡墙背岩土Φ≤45°时, 墙背设砂夹卵石通长反滤层。在没有特殊要求情况下, 反滤层厚度为0.3m; 膨胀土地域、 砂卵砾石土及地下水发育地段反滤层厚度为0.5m。最低排泄水孔下部和距墙顶0.5m高范围内（墙顶设浆砌片石护坡, 护墙或骨架护坡者除外）, 设置夯填黏土防渗层; 当55°>Φ>45°时, 泄水孔处可设窝状反滤层; 当Φ≥55°时不设反滤层。
3.5 墙身于路肩以上部分每隔2～3m上、 下、 左、 右交错设置0.1m泄水孔。泄水孔采取Φ=0.1mPVC管。
3.6 土质及软质岩墙背开挖临时边坡较高地段, 应分段跳槽开挖, 并立刻砌筑墙身。临时开挖边坡尽可能与墙背保持一致, 墙背临时边坡视需要可采取锚喷（网）或素喷水泥砂浆防护。临时边坡如超挖、 局部坍塌、 掉块等, 应采取不低于挡墙设计指标材料回填。
3.7 挡墙于合适位置设检验梯, 踏蹬钢筋为Φ=16mm, 步距0.2m。
3.8现浇墙身砼: 现浇钢筋砼挡土墙与基础结合面, 应按施工缝处理, 即优异行凿毛, 将松散部分砼及浮浆凿除, 并用水清洗洁净, 然后架立墙身模板, 砼开始浇灌时, 先在结合面上刷一层水泥浆或垫一层2—3公分厚1: 2水泥砂浆再浇灌墙身砼。 墙身模板采取光面七夹板拼装, 竖枋用8×10cm枋间距为40cm, 用钢管作围楞, 用8×10cm木枋作斜撑进行支撑, 侧模用ф16螺栓对拉定位, 螺栓间距为80cm（见附件挡墙模板示意图）, 螺栓穿孔可采取内径为20—25cm硬塑料管, 拆模时, 将螺栓拔出, 再用1:2水泥砂浆堵塞螺栓孔, 墙身模板视高度情况分一次立模到顶和二次立模措施, 通常4米高之内为一次立模, 超出4米高可分二次或数次立模。当砼落高大于2.0m时, 要采取串筒输送砼入仓, 或采取人工分灰, 避免砼产生离析。砼由砼加工厂, 用砼运输车运至现场, 在墙顶搭设平台, 用吊机吊送砼至平台进行浇灌, 砼浇灌从低处开始分层均匀进行, 分层厚度通常为30n, 采取插入式振捣器振捣, 振捣棒移动距离不应超出其作用半径1.5倍, 并与侧模保持5—10cm距离, 切勿漏振或过振。在砼浇灌过程中, 如表面泌水过多, 应立刻将水排走或采取逐层减水方法, 以免产生松顶, 浇灌到顶面后, 应立刻抹面, 定浆后再二次抹面, 使表面平整。 砼浇灌过程中应派出木工、 钢筋工、 电工及试验工在现场值班, 发觉问题立刻处理。 砼强度件制作应在现场拌和地点或浇灌地点制取, 每工作班应制作不少于2组试件（每组3块）。 砼浇灌完进行收浆后, 应立刻洒水养护, 养护时间最少不得小于7天, 在常温下通常二十四小时即可拆除墙身侧模板, 拆模时, 必需尤其小心, 切莫损坏墙面。
3.9伸缝缩、 沉降缝及泄水孔处理
现浇灌钢筋砼挡土墙伸缩缝和沉降缝宽2cm（施工时缝内夹2公分厚泡沫板或木板, 施工完后抽出木板或泡沫板）从墙顶到基底沿墙内、 外、 顶三侧填塞沥青麻丝, 深15cm。
挡土墙泄水孔为ф10cm硬质空心管, 泄水孔进口周围铺设50×50×50cm碎古, 碎古外包土工布, 下排泄水孔进口底部铺设30cm厚粘土层并历扎实。
3.10后附图纸（路基施工工点图）、 （路堑挡土墙施工图）、
（挡墙距线路左线中心距离表）
四、 质量控制及检验
4.1质量控制
4.2基础开挖后必需进行基底承载力检测, 符合设计要求后方可施工。
4.3进场原材料（水泥、 砂、 碎石、 等）必需经过检测合格后才能施工。
4.4在混凝土施工中采取大钢模作为模板, 可降低出现蜂窝、 麻面等混凝土质量问题。
4.5对混凝土捣固人员必需要求是熟练混凝土工。
4.6检验标准
基础开挖各部位许可偏差见下表:
序号
项目
许可偏差
1
基坑边缘距路基中线距离
+50mm, -10mm
2
台阶尺寸
+100mm
3
斜面基底坡率
+1%
4
起讫里程
+100mm
5
基底高程
0, 50mm
墙身施工许可偏差见下表:
序号
项目
许可偏差
1
距线路中线距离
+20mm, 0
2
墙身厚度
-20mm, 0
3
顶面高程
+20mm
4
泄水孔间距
+20mm
5
起讫里程
+100mm
6
沉降缝位置
+50mm
7
沉降缝宽度
+4mm
五、 安全及环境保护要求
5.1脚手架搭设及拆除必需符合相关要求。
5.2施工人员现场必需佩带安全帽, 高处作业时要求系安全带。
5.3施工吊斗提升时, 装载物不得超出吊斗帮。
5.4尽可能少占或绕避林地、 耕地, 保护原有树木及地表植被。临时用地范围耕地采取方法复耕。
5.5施工场地内修建施工排水系统并确保通畅。工地废水排放前先经沉淀池沉淀, 并采取必需净化方法处理后方可排放。有害物质要定点存放并按相关要求处理。
5.6运输可能产生粉尘车辆配置挡板及棚布, 预防粉尘飞落, 降低对生产人员和当地居民造成危害, 必需时进行洒水
5.7工程完工后立刻清理现场垃圾, 做到文明退场。

说明: 本附表格为挡土墙标高、 距离表, 施工时要求按挡土墙纵断面图施工, 各段挡墙位置里程图纸上都有, 本交底一式2份(挡土墙标高、 挡土墙总断面图、 挡土墙距离、 施工技术交底）

编制者

复核者

接底单位

接底人
