太重新城九幢巷住宅楼基坑支护方案.doc

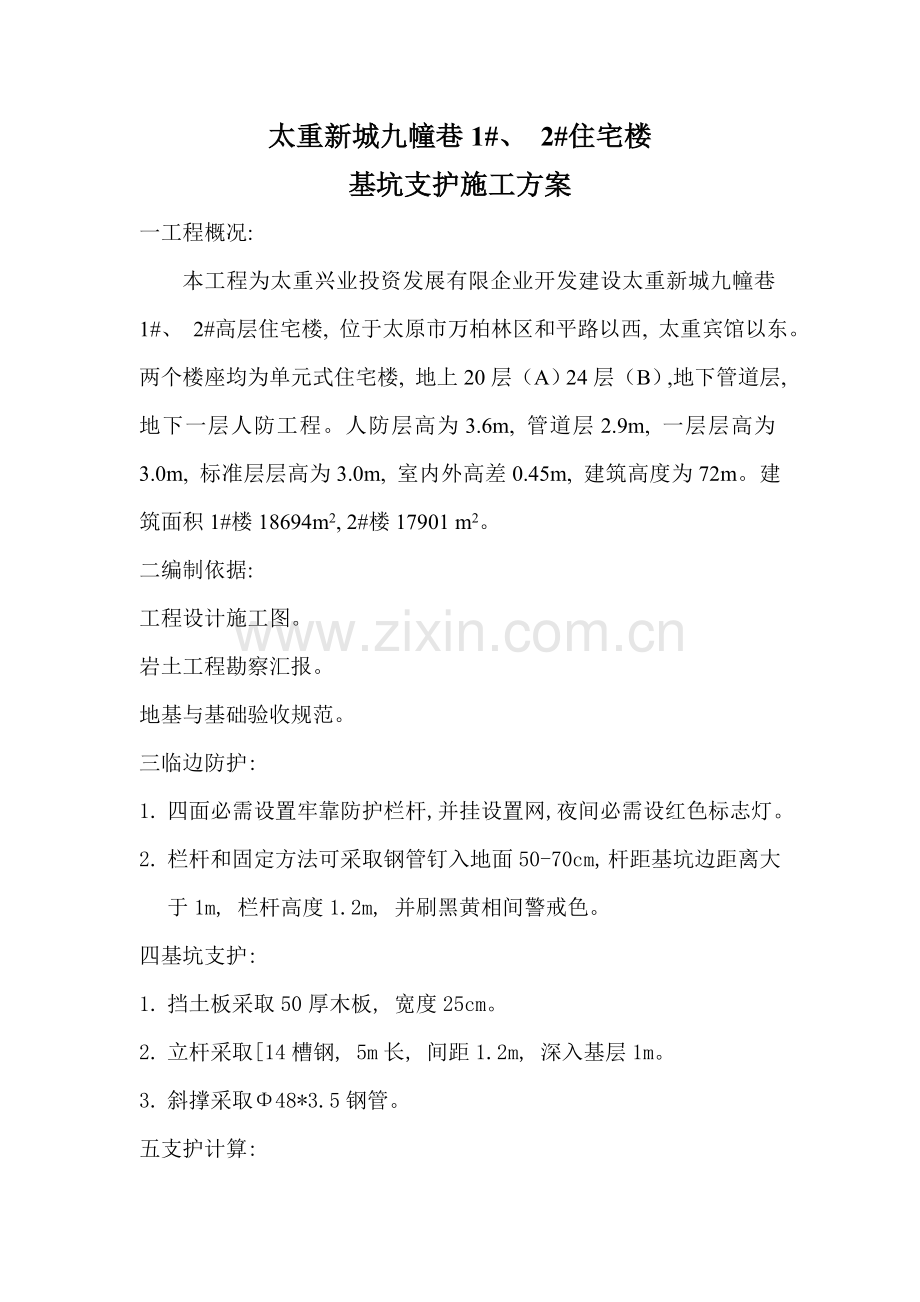

太重新城九幢巷1#、 2#住宅楼
基坑支护施工方案
一工程概况:
本工程为太重兴业投资发展有限企业开发建设太重新城九幢巷1#、 2#高层住宅楼, 位于太原市万柏林区和平路以西, 太重宾馆以东。两个楼座均为单元式住宅楼, 地上20层（A）24层（B）,地下管道层, 地下一层人防工程。人防层高为3.6m, 管道层2.9m, 一层层高为3.0m, 标准层层高为3.0m, 室内外高差0.45m, 建筑高度为72m。建筑面积1#楼18694m2, 2#楼17901 m2。
二编制依据:
工程设计施工图。
岩土工程勘察汇报。
地基与基础验收规范。
三临边防护:
1. 四面必需设置牢靠防护栏杆, 并挂设置网, 夜间必需设红色标志灯。
2. 栏杆和固定方法可采取钢管钉入地面50-70cm, 杆距基坑边距离大于1m, 栏杆高度1.2m, 并刷黑黄相间警戒色。
四基坑支护:
1. 挡土板采取50厚木板, 宽度25cm。
2. 立杆采取[14槽钢, 5m长, 间距1.2m, 深入基层1m。
3. 斜撑采取Φ48*3.5钢管。
五支护计算:

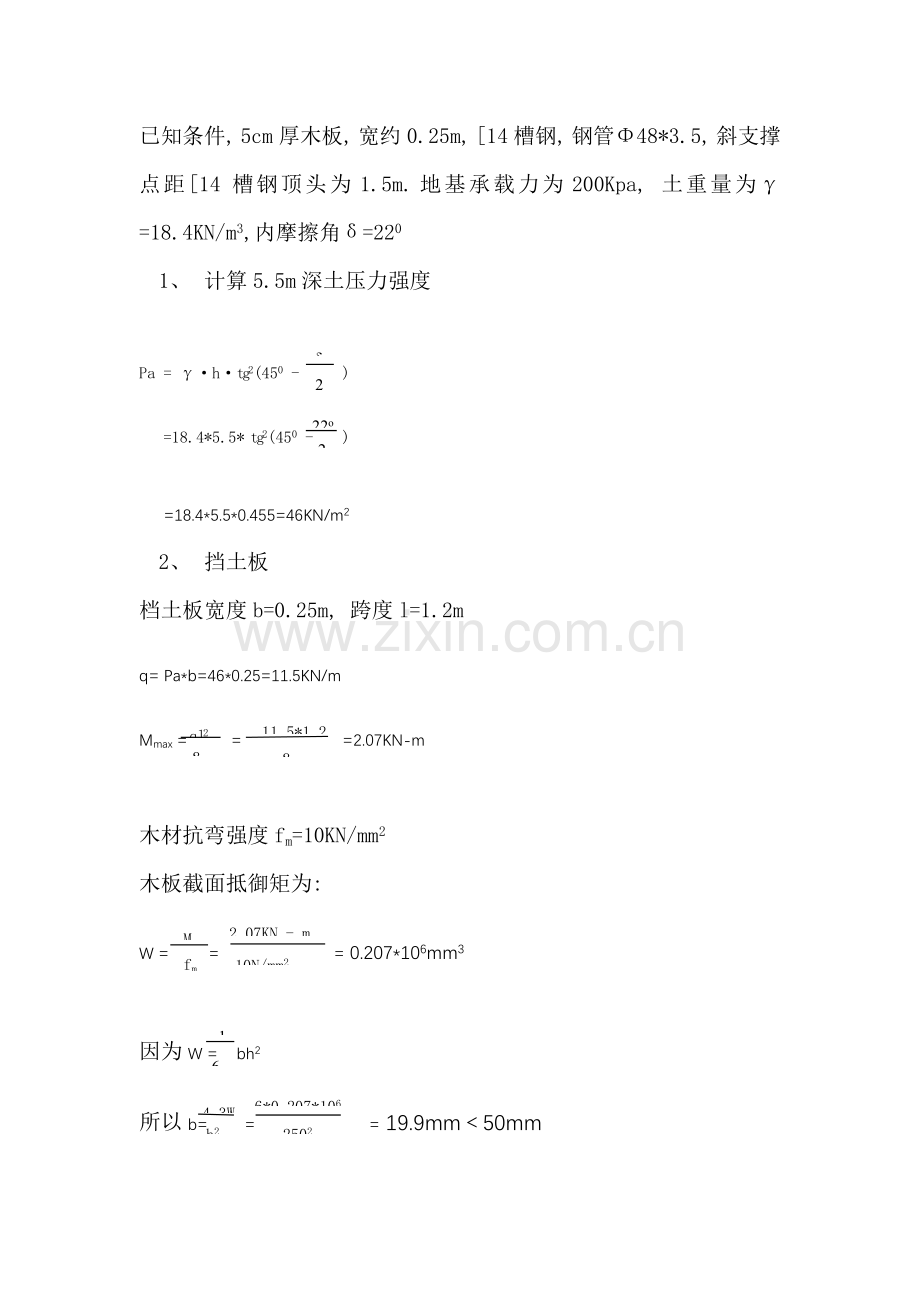

已知条件, 5cm厚木板, 宽约0.25m, [14槽钢, 钢管Φ48*3.5, 斜支撑点距[14槽钢顶头为1.5m.地基承载力为200Kpa, 土重量为γ=18.4KN/m3,内摩擦角δ=220
1、 计算5.5m深土压力强度
δ

δ

2(450 - )
Pa = γ·h·tg2(450 - )
22o

2
=18.4*5.5* tg2(450 - )

=18.4*5.5*0.455=46KN/m2
2、 挡土板
档土板宽度b=0.25m, 跨度l=1.2m

q= Pa*b=46*0.25=11.5KN/m
ql2
11.5*1.22

8
8
Mmax = = =2.07KN-m

木材抗弯强度fm=10KN/mm2
木板截面抵御矩为:
Mmax
2.07KN - m

10N/mm2
fm
W = = = 0.207*106mm3

1

6
因为W = bh2
4.3W
6*0.207*106

2502
h2
所以b= = = 19.9mm＜50mm

故采取5cm厚木板满足要求。

3、 立柱计算
立柱承受三角形荷载化为均布荷载, 立杆底均布荷载为1.5Pa。
Pa

2
q= *1.5=0.75*46=34.5KN/m
9ql2
9*11.5*2.52

128
128
Mmax = = =5.05KN-m

立柱截面最大应力为
Mmax
5.05*103

85
W
б= = =59 < f = 215N/mm2

故立柱截面满足要求。
4、 斜撑验算
斜支撑水平反力:
3
3

8
8
F = ql= *11.5*2.5=10.78KN
10.78
10.78

0.71
Cos450
斜撑力: N = = = 15.18KN
N
15.18*103

489
A
б= = =31 < f=215N/mm2

故此斜撑满足要求。
