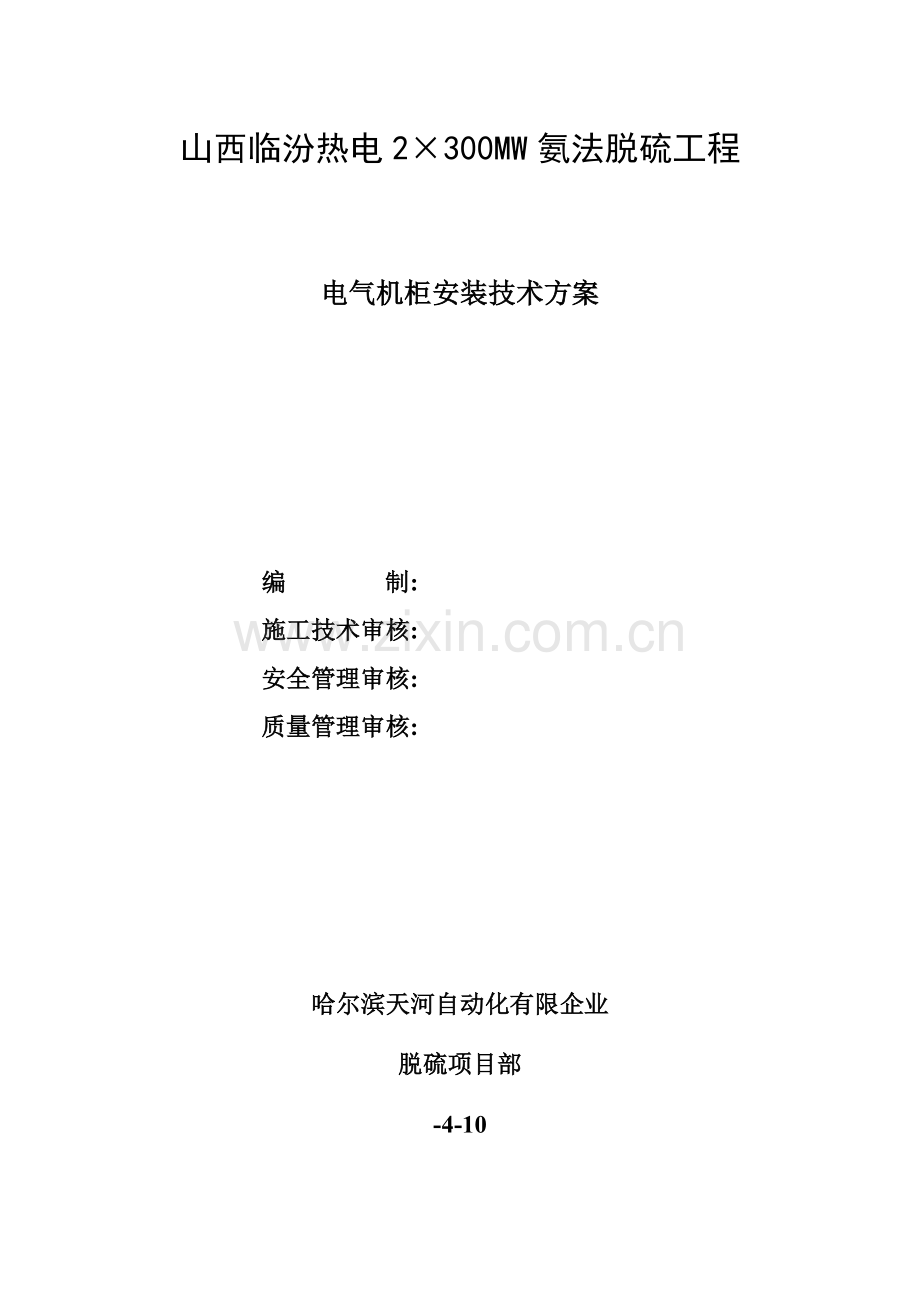

山西临汾热电2×300MW氨法脱硫工程

电气机柜安装技术方案

编 制:
施工技术审核:
安全管理审核:
质量管理审核:

哈尔滨天河自动化有限企业
脱硫项目部
-4-10

1、 编制说明
1.1 使用范围: 本方案适适用于电气安装施工, 关键包含低压配电柜、 UPS、 直流屏、 干式变压器安装, 是作业指导性文件。
1.2 编制依据
（1）设计图纸和相关设备厂家技术资料
（2）《电气装置安装工程盘、 柜及二次回路电缆线路施工及验收规范》GBJ50171-92。
（3）《电气装置安装工程电力变流设备施工及验收规范》GBJ50147-90。
（4）《电气装置安装工程蓄电池施工及验收规范》GBJ50172-92。
（5）本企业在多项类似工程中施工经验。
2、 变压器、 开关柜、 直流屏、 UPS安装位置及次序
2.1 设备安装位置见图2.1

图2.1: 设备安装位置次序图
2.2 开关柜安装次序
依据现场情况及设备现处位置, 此次安装将先安装#1炉工作1段307ⅠAA1号开关柜, 并依次次序安装307ⅠAA2、 307ⅠAA3……
3、 低压配电柜、 UPS、 直流屏安装
(一)低压开关柜安装
3.1 工艺步骤:
设备开箱检验→设备搬运→开关柜柜稳装→柜上方母带配制→柜二次回路接线。
3.2 柜体稳装:
经检验柜体无误后, 利用滚杠, 拉链等工具将各柜根据设计图纸对号就位。
（1）应按施工图纸部署, 按次序将柜放在基础型钢上。成列柜各台就位后, 先找正两端柜, 在从柜下至上三分之二高位置绷上小线, 逐台找正, 以柜面为准。找正时采取0.5mm铁片进行调整, 每处垫片最多不能超出三片。然后按柜固定螺孔尺寸, 用M12镀锌螺丝固定。许可偏差以下:
a、 柜盘安装每米垂直度许可偏差1.5mm。
b、 盘间接缝许可偏差2mm。
c、 盘顶平直度, 相邻两盘许可偏差2mm, 成排盘顶部许可偏差5mm。
d、 盘面平直度相邻两盘许可偏差lmm, 成排盘面许可偏差5mm。
（2）柜体就位, 找正、 找平后, 除柜体与基础型钢固定。柜体与柜体、 柜体与测挡板均用镀锌螺丝连接。
（3）柜体接地: 每台柜单独与基础型钢连接。每台柜从后面左下部基础型钢侧面上焊上鼻子, 用 6mm2铜线与柜上接地端子连接牢靠。
（4）盘、 柜漆层确保完整、 无损伤。固定电器支架等必需刷漆。
3.3 配电柜内母线安装
（1）柜内母线安装, 必需符合设计要求。
（2）母线应镀锌, 表面应光滑平整, 不应有裂纹、 变形和扭曲缺点。
（3）金属紧固件及卡件, 必需符合设计要求, 应是镀锌制品标准件。
（4）绝缘材料及瓷件型号、 规格、 电压等级应符合设计要求。外观质量无损伤及裂纹、 绝缘良好。
（5）母线采取螺栓连接时, 螺栓、 平垫、 弹簧垫必需匹配齐全, 螺栓紧固后丝扣应露出螺母外5-8mm。
（6）母线相序排列必需符合规范要求。安装应平整、 整齐、 美观。
3.4 质量标准
主控项目:
（1）配电柜金属框架及基础型钢必需接地(PE); 装有电器可开启门、 门和框架接地端子间应用裸编制铜线穿绝缘黄蜡带连接, 且有标识。
（2）低压配电柜应有可靠电击保护。柜内保护导体应有裸露连接外部保护导体端子, 当设计无要求时柜内保护导体最小截面积S, 应大于下表要求。
（二）UPS、 直流屏安装
UPS、 直流屏是整机到场, 此次安装只负责柜体稳装。具体施工过程见低压配电柜柜体稳装。
3.5 成品保护
（1）配电箱柜在现场搬运预防磕碰表面油漆或划伤。
（2）用防水盖布盖严, 不得进入尘土和杂物。
（3）在没有进行工程验收前, 不经许可配电柜不能用作临时用电。
（4）配电柜安装后, 应采取塑料布包裹严密, 避免碰坏、 弄脏电具、 仪表。
4、 变压器安装
4.1 工艺步骤及技术要求与标准
工艺步骤
要求与标准
一》、 施工准备
1、 准备6根φ50、 1.5米左右钢管作滚杠.

2、 土建交接验收
检验土建已含有安装条件并办理交接签证。
①检验变压器外观应无损伤, 油漆层完好。
②型号、 规格、 数量符合图纸要求。
③依据装箱清单逐一检验变压器附件应齐全完好。
⑤检验变压器出厂资料应齐全。
①配电室内门、 窗应施工完成, 地面应抹平, 予留设备吊装口等设备进入配电室后立刻封墙。
二》、 变压器安装
1、 变压器就位
① 用滚杠将变压器移动至安装位置周围。
②用撬棍移动变压器至正确安装坐标位置。

移动时人力应充足, 统一指挥, 用力均匀一致。

三》、 变压器箱体安装
1、 由厂家配合将变压器箱体组合安装好。
2、 把温控器安装固定好, 并连好与变压器间连线。

变压器箱体与盘柜前面应平齐, 与配电盘柜体靠紧, 不应有缝隙。
温控器应固定牢靠、 可靠。
四》、 母线安装
1、 检验厂家供货母线规格、 数量符合图纸设计要求。
2、 连接母线
从变压器低压侧出线排连接母线至配电柜主母线。

3、 安装零序电流互感器, 并用扁钢将变压器中性点接地。

①搭接面应光滑、 平整。
②相序标识清楚。

①母线接合面要均匀涂抹导电膏。
②紧固螺栓为镀锌件, 平垫、 弹簧垫齐全, 规格、 数量符合规范要求。
③用力矩扳手检验螺栓紧固力矩符合规范要求。
④螺栓露扣长度一致, 在2-3扣之间。
⑤母线固定金具及支柱绝缘子应紧固。
①零序电流互感器应固定牢靠。
②扁钢一端与基础槽钢焊接, 一端与零母线用螺栓固定。扁钢与母线接合面要搪锡处理。

4.2 安全风险分析

序号
工艺步骤
安全风险情况分析
预防方法
1
施工准备
①设备开箱时, 损坏设备。

②设备包装箱上钉子扎脚。
①设备开箱时, 动作要柔缓, 严禁撬棍触及设备。
②包装箱拆除后应立刻清理洁净。
2
变压器运输
①运输过程设备碰坏。
②变压器移动时, 人员挤伤砸脚。
③变压器吊装中损坏设备
①运输中用棕绳牢靠、 可靠封车。
②变压器移动时, 人力应充足, 统一指挥。
3
变压器安装
①现场孔洞易发生人员坠落。

②电焊施工时损坏设备绝缘。
①现场需揭开盖板办理安全作业票, 加临时围栏, 挂警告牌。施工人员应注意现场孔洞, 完工后必需立刻恢复盖好。
②电焊施工时, 应用石棉布将变压器隔开, 现场应配有灭火器材。

6、 安全注意事项
（1）、 进入施工现场正确佩戴安全帽, 严禁酒后进入施工现场。
（2）、 施工所用工器具应经检验合格, 并有合格标识。
（3）、 变压器安装完成, 配电室应关好门窗, 并上锁。
（4）、 电焊施工时, 应戴手套及防护罩, 预防射线伤害及灼伤。
（5）要正确使用工具, 尤其是多种电动工具应严格按使用说明书要求来使用, 不得乱用, 以免发生人身和设备事故;
（6）现场工具材料要严格保管, 以防丢失;
（7）坚持天天施工现场整理, 做到工完料尽场地清;
（8）全部安全方法须经安全部门检验、 确定。对施工人员做好安全交底。
（9）施工中所用照明、 电动工具使用后, 应尤其注意开关是否拉掉;
