标准层出料平台技术交底.doc

技术交底统计
表C2-1
编 号

工程名称

交底日期

施工单位

分项工程名称
出料平台
交底提要
标准层出料平台技术交底
交底内容:

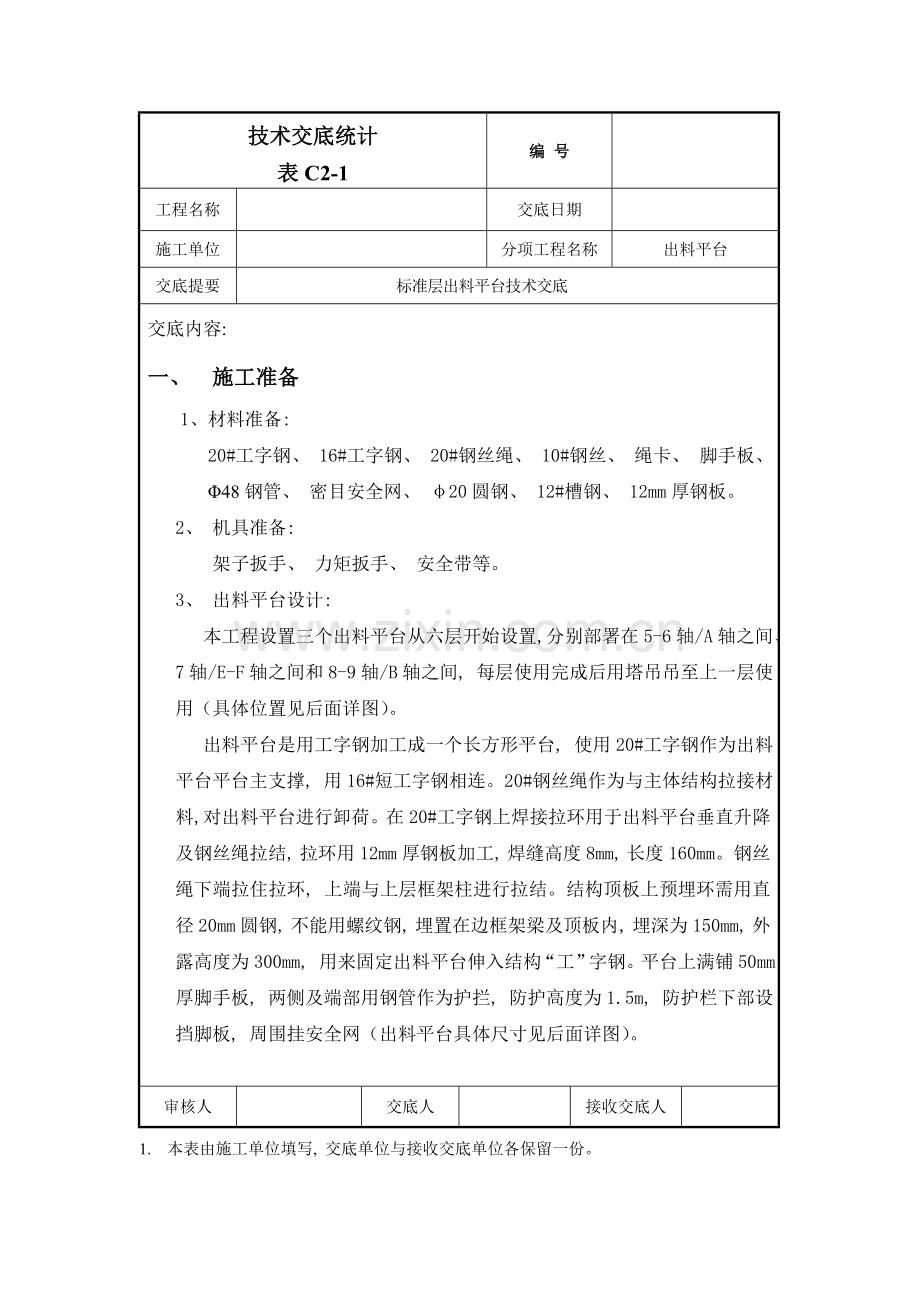

一、 施工准备
1、 材料准备:
20#工字钢、 16#工字钢、 20#钢丝绳、 10#钢丝、 绳卡、 脚手板、 Φ48钢管、 密目安全网、 φ20圆钢、 12#槽钢、 12mm厚钢板。
2、 机具准备:
架子扳手、 力矩扳手、 安全带等。
3、 出料平台设计:
本工程设置三个出料平台从六层开始设置, 分别部署在5-6轴/A轴之间、 7轴/E-F轴之间和8-9轴/B轴之间, 每层使用完成后用塔吊吊至上一层使用（具体位置见后面详图）。
出料平台是用工字钢加工成一个长方形平台, 使用20#工字钢作为出料平台平台主支撑, 用16#短工字钢相连。20#钢丝绳作为与主体结构拉接材料, 对出料平台进行卸荷。在20#工字钢上焊接拉环用于出料平台垂直升降及钢丝绳拉结, 拉环用12mm厚钢板加工, 焊缝高度8mm, 长度160mm。钢丝绳下端拉住拉环, 上端与上层框架柱进行拉结。结构顶板上预埋环需用直径20mm圆钢, 不能用螺纹钢, 埋置在边框架梁及顶板内, 埋深为150mm, 外露高度为300mm, 用来固定出料平台伸入结构“工”字钢。平台上满铺50mm厚脚手板, 两侧及端部用钢管作为护拦, 防护高度为1.5m, 防护栏下部设挡脚板, 周围挂安全网（出料平台具体尺寸见后面详图）。
审核人

交底人

接收交底人

1. 本表由施工单位填写, 交底单位与接收交底单位各保留一份。
2. 当做分项工程施工技术交底时, 应填写“分项工程名称”栏, 其她技术交底可不填写。
技术交底统计
表C2-1
编 号

工程名称

交底日期

施工单位

分项工程名称
出料平台
交底提要
标准层出料平台技术交底
交底内容:

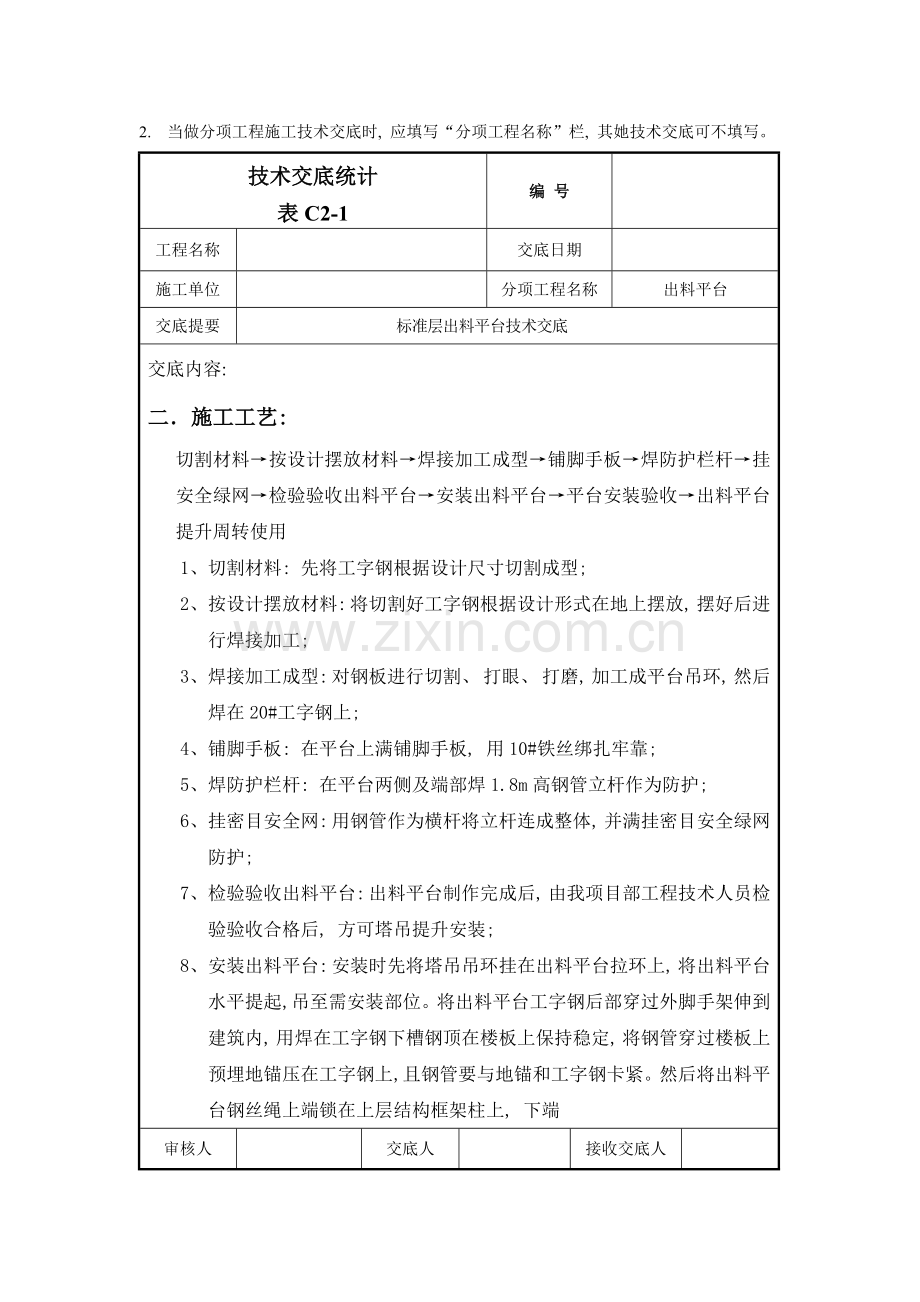

二．施工工艺:
切割材料→按设计摆放材料→焊接加工成型→铺脚手板→焊防护栏杆→挂安全绿网→检验验收出料平台→安装出料平台→平台安装验收→出料平台提升周转使用
1、 切割材料: 先将工字钢根据设计尺寸切割成型;
2、 按设计摆放材料: 将切割好工字钢根据设计形式在地上摆放, 摆好后进行焊接加工;
3、 焊接加工成型: 对钢板进行切割、 打眼、 打磨, 加工成平台吊环, 然后焊在20#工字钢上;
4、 铺脚手板: 在平台上满铺脚手板, 用10#铁丝绑扎牢靠;
5、 焊防护栏杆: 在平台两侧及端部焊1.8m高钢管立杆作为防护;
6、 挂密目安全网: 用钢管作为横杆将立杆连成整体, 并满挂密目安全绿网防护;
7、 检验验收出料平台: 出料平台制作完成后, 由我项目部工程技术人员检验验收合格后, 方可塔吊提升安装;
8、 安装出料平台: 安装时先将塔吊吊环挂在出料平台拉环上, 将出料平台水平提起, 吊至需安装部位。将出料平台工字钢后部穿过外脚手架伸到建筑内, 用焊在工字钢下槽钢顶在楼板上保持稳定, 将钢管穿过楼板上预埋地锚压在工字钢上, 且钢管要与地锚和工字钢卡紧。然后将出料平台钢丝绳上端锁在上层结构框架柱上, 下端
审核人

交底人

接收交底人

1.本表由施工单位填写, 交底单位与接收交底单位各保留一份。
2.当做分项工程施工技术交底时, 应填写“分项工程名称”栏, 其她技术交底可不填写。
技术交底统计
表C2-1
编 号

工程名称

交底日期

施工单位

分项工程名称
出料平台
交底提要
标准层出料平台技术交底
交底内容:
锁在出料平台吊环上, 每一处钢丝绳接头位置钢丝绳卡子4个, 绳卡压板应在钢丝绳长头一边, 绳卡间距150mm, 钢丝绳甩头长度大于150mm, 钢丝绳与主体及出料平台连接地方需加方木防治钢丝绳磨损;
9、 平台安装验收: 钢丝绳与墙体连接牢靠后, 慢慢将塔吊吊钩下落直至完全松开, 仔细检验出料平台安全性能, 确定没有问题后再将塔吊吊钩卸掉, 方可投入使用。
10、 出料平台提升周转使用
10.1、 当下层周转材料已倒运完时, 需将出料平台吊至上层使用, 提升前将出料平台上材料全部清理洁净;
10.2、 提升时先用塔吊吊钩拉在平台拉环上, 然后解开钢丝绳、 卸去钢管, 将平台水平向建筑外移动, 移至建筑外时, 再进行垂直提升;
10.3、 将平台提升到下一层位置时, 反复上面所述安装过程将平台安装到位。
三.安全注意事项
1．出料平台加工完成后须经过项目安全、 工程、 技术共同检验验收合格后方可使用;
2．出料平台上要有显著标识, 标清楚限重等关键要求: 出料平台上堆放货物重量不得超出3吨, 碗扣架钢管码放总长度不得超出600米, 方木50*100（4m长）不得超出140根, 方木100*100（4m长）不得超出70根; 木胶板码放不超出30张;
3．出料平台在安装、 提升过程中, 施工队安全员和项目安全员必需跟班作业, 由项目安全员统一指挥, 各施工人员要亲密配合。每次出料
审核人

交底人

接收交底人

1.本表由施工单位填写, 交底单位与接收交底单位各保留一份。
2.当做分项工程施工技术交底时, 应填写“分项工程名称”栏, 其她技术交底可不填写。
技术交底统计
表C2-1
编 号

工程名称

交底日期

施工单位

分项工程名称
出料平台
交底提要
标准层出料平台技术交底
交底内容:
平台安装、 提升必需由正式架子工和信号工配合操作施工, 在钢丝绳没有固定牢靠以前, 架子工必需挂好安全带施工。每次安装完成后必需经过项目安全员进行检验验收合格后方可使用, 并留有验收统计;
4．每次在出料平台上操作人员应不超出两人, 且必需采取有效安全防护方法。材料随码随吊, 不得在出料平台上长久堆放;
5．材料堆放时必需轻拿轻放, 严禁大冲击力作用在平台上;
6．出料平台安装完成, 任何人不得私自改动钢丝绳上钢丝卡, 以预防发生危险;
7．使用中应常常检验, 确保出料平台安全使用;
8．出料平台安装时, 向上倾斜角度约为5度左右, 同时确保钢丝绳必需拉紧;
9．严禁由出料平台上向下直接投抛材料;
10．架子工高空作业时必需戴好安全帽、 系好安全带, 穿防滑胶鞋;
11．出料平台上脚手板要绑扎牢靠, 不得有松动;
12．防护栏杆竖杆要焊接牢靠, 横杆与竖杆连接牢靠, 卡子要卡紧。
四.环境保护方法
1．出料平台加工完成后剩下材料要清理洁净, 分类码放整齐;
2．防护栏杆要按要求刷红白漆;
3．出料平台上材料要随码随吊, 不要长时间堆在平台上。

审核人

交底人

接收交底人

1.本表由施工单位填写, 交底单位与接收交底单位各保留一份。
2.当做分项工程施工技术交底时, 应填写“分项工程名称”栏, 其她技术交底可不填写。
