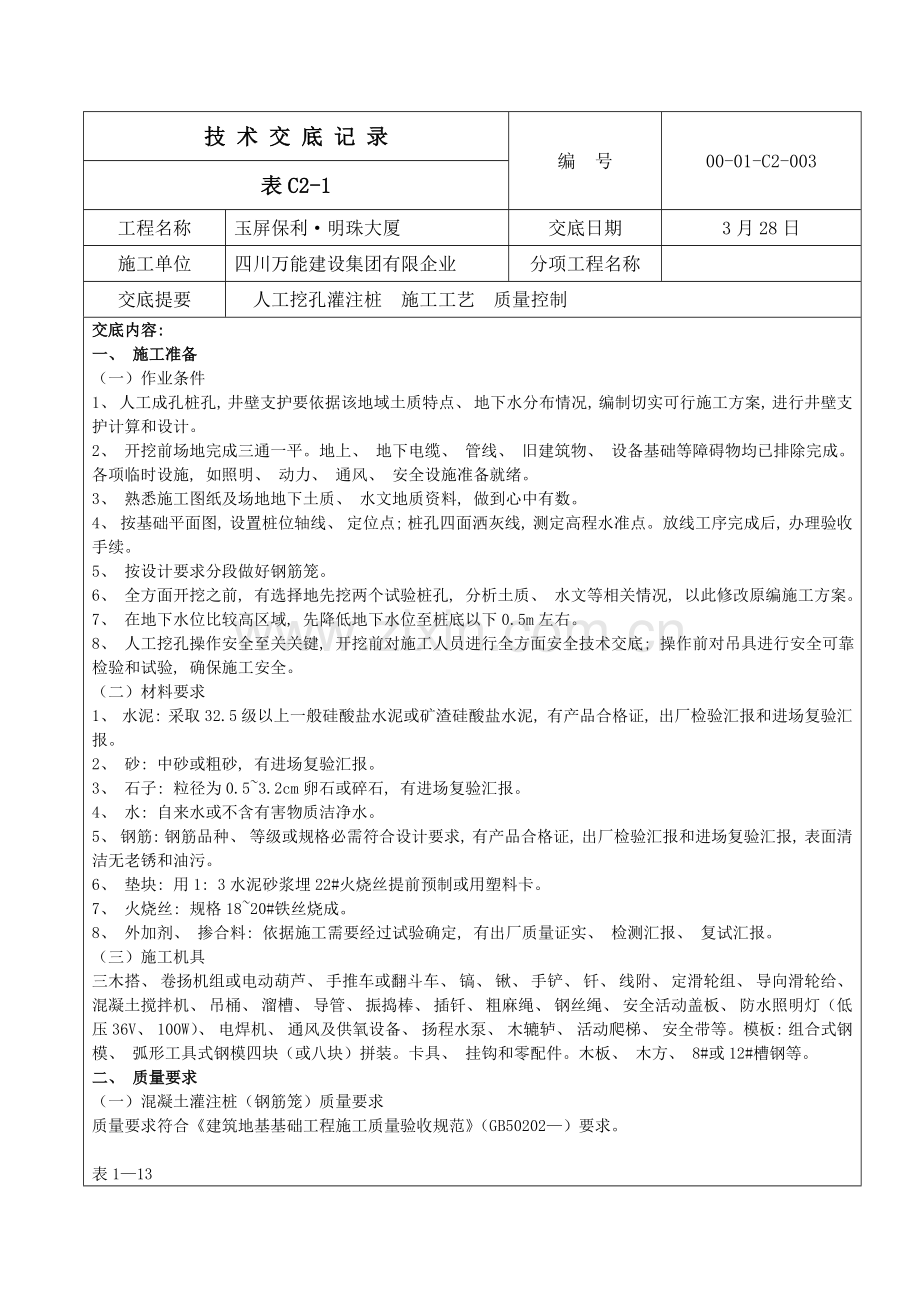

技 术 交 底 记 录
编 号
00-01-C2-003
表C2-1
工程名称
玉屏保利·明珠大厦
交底日期
3月28日
施工单位
四川万能建设集团有限企业
分项工程名称

交底提要
　人工挖孔灌注桩 施工工艺 质量控制
交底内容:
一、 施工准备
（一）作业条件
1、 人工成孔桩孔, 井壁支护要依据该地域土质特点、 地下水分布情况, 编制切实可行施工方案, 进行井壁支护计算和设计。
2、 开挖前场地完成三通一平。地上、 地下电缆、 管线、 旧建筑物、 设备基础等障碍物均已排除完成。各项临时设施, 如照明、 动力、 通风、 安全设施准备就绪。
3、 熟悉施工图纸及场地地下土质、 水文地质资料, 做到心中有数。
4、 按基础平面图, 设置桩位轴线、 定位点; 桩孔四面洒灰线, 测定高程水准点。放线工序完成后, 办理验收手续。
5、 按设计要求分段做好钢筋笼。
6、 全方面开挖之前, 有选择地先挖两个试验桩孔, 分析土质、 水文等相关情况, 以此修改原编施工方案。
7、 在地下水位比较高区域, 先降低地下水位至桩底以下0.5m左右。
8、 人工挖孔操作安全至关关键, 开挖前对施工人员进行全方面安全技术交底; 操作前对吊具进行安全可靠检验和试验, 确保施工安全。
（二）材料要求
1、 水泥: 采取32.5级以上一般硅酸盐水泥或矿渣硅酸盐水泥, 有产品合格证, 出厂检验汇报和进场复验汇报。
2、 砂: 中砂或粗砂, 有进场复验汇报。
3、 石子: 粒径为0.5~3.2cm卵石或碎石, 有进场复验汇报。
4、 水: 自来水或不含有害物质洁净水。
5、 钢筋: 钢筋品种、 等级或规格必需符合设计要求, 有产品合格证, 出厂检验汇报和进场复验汇报, 表面清洁无老锈和油污。
6、 垫块: 用1: 3水泥砂浆埋22#火烧丝提前预制或用塑料卡。
7、 火烧丝: 规格18~20#铁丝烧成。
8、 外加剂、 掺合料: 依据施工需要经过试验确定, 有出厂质量证实、 检测汇报、 复试汇报。
（三）施工机具
三木搭、 卷扬机组或电动葫芦、 手推车或翻斗车、 镐、 锹、 手铲、 钎、 线附、 定滑轮组、 导向滑轮给、 混凝土搅拌机、 吊桶、 溜槽、 导管、 振捣棒、 插钎、 粗麻绳、 钢丝绳、 安全活动盖板、 防水照明灯（低压36V、 100W）、 电焊机、 通风及供氧设备、 扬程水泵、 木辘轳、 活动爬梯、 安全带等。模板: 组合式钢模、 弧形工具式钢模四块（或八块）拼装。卡具、 挂钩和零配件。木板、 木方、 8#或12#槽钢等。
二、 质量要求

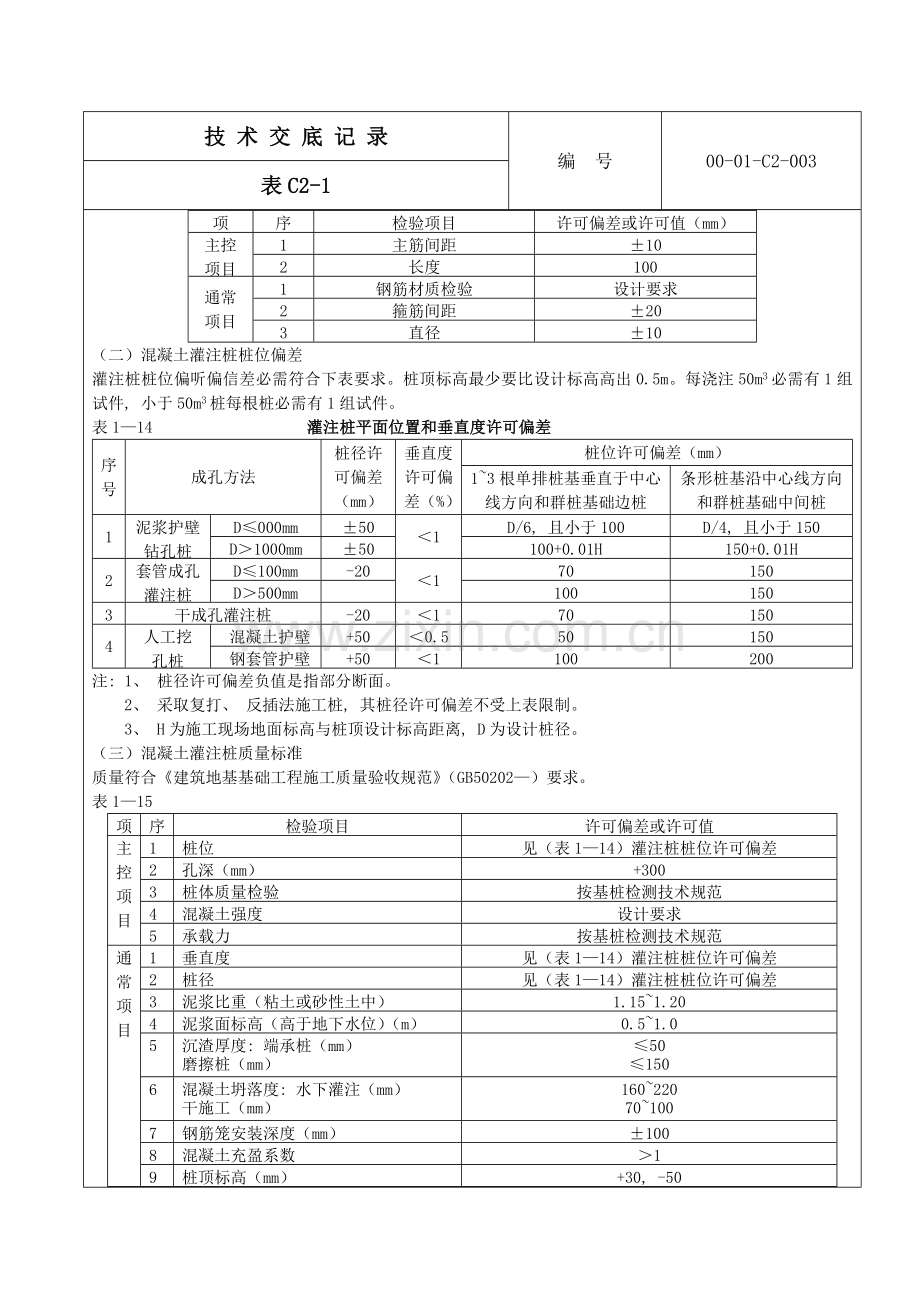

（一）混凝土灌注桩（钢筋笼）质量要求
质量要求符合《建筑地基基础工程施工质量验收规范》（GB50202—）要求。

表1—13
项
序
检验项目
许可偏差或许可值（mm）
主控项目
1
主筋间距
±10
2
长度
100
通常项目
1
钢筋材质检验
设计要求
2
箍筋间距
±20
3
直径
±10
（二）混凝土灌注桩桩位偏差
灌注桩桩位偏听偏信差必需符合下表要求。桩顶标高最少要比设计标高高出0.5m。每浇注50m3必需有1组试件, 小于50m3桩每根桩必需有1组试件。
表1—14 灌注桩平面位置和垂直度许可偏差
序号
成孔方法
桩径许可偏差（mm）
垂直度许可偏差（%）
桩位许可偏差（mm）
1~3根单排桩基垂直于中心线方向和群桩基础边桩
条形桩基沿中心线方向和群桩基础中间桩
1
泥浆护壁钻孔桩
D≤000mm
±50
＜1
D/6, 且小于100
D/4, 且小于150
D＞1000mm
±50
100+0.01H
150+0.01H
2
套管成孔灌注桩
D≤100mm
-20
＜1
70
150
D＞500mm

100
150
3
干成孔灌注桩
-20
＜1
70
150
4
人工挖
孔桩
混凝土护壁
+50
＜0.5
50
150
钢套管护壁
+50
＜1
100
200
注: 1、 桩径许可偏差负值是指部分断面。
2、 采取复打、 反插法施工桩, 其桩径许可偏差不受上表限制。
3、 H为施工现场地面标高与桩顶设计标高距离, D为设计桩径。
（三）混凝土灌注桩质量标准
质量符合《建筑地基基础工程施工质量验收规范》（GB50202—）要求。
表1—15
项
序
检验项目
许可偏差或许可值
主控项目
1
桩位
见（表1—14）灌注桩桩位许可偏差
2
孔深（mm）
+300
3
桩体质量检验
按基桩检测技术规范
4
混凝土强度
设计要求
5
承载力
按基桩检测技术规范
通常项目
1
垂直度
见（表1—14）灌注桩桩位许可偏差
2
桩径
见（表1—14）灌注桩桩位许可偏差
3
泥浆比重（粘土或砂性土中）
1.15~1.20
4
泥浆面标高（高于地下水位）（m）
0.5~1.0
5
沉渣厚度: 端承桩（mm）
磨擦桩（mm）
≤50
≤150
6
混凝土坍落度: 水下灌注（mm）
干施工（mm）
160~220
70~100
7
钢筋笼安装深度（mm）
±100
8
混凝土充盈系数
＞1
9
桩顶标高（mm）
+30, -50
三、 工艺步骤
放线写桩位及高程→开挖第一节桩孔土方→支护壁模板放附加钢筋→浇筑第一节护壁混凝土→检验桩位（中心）轴线→架设垂直运输架→安装电动葫芦（卷扬机或木辘轳）→安装吊桶、 照明、 活动盖板、 水泵、 通风机等→开挖吊运第二节桩孔土方（修边）→先拆第一节支第二节护壁模板（放附加钢筋）→浇筑第二节护壁混凝土→检验桩位（中心）轴线→逐层往下循环作业→开挖扩底部分→检验验收→吊放钢筋笼→放混凝土溜筒（导管）→浇筑桩身混凝土（随浇随振）插桩顶钢筋。
四、 操作工艺
（一）放线定桩柱及高程
在场地三通一平基础上, 依据建筑物测量控制网资料和基础平面部署图, 测定桩位轴线方格控制网和高程基准点。确定好桩位中心, 以中点为圆心, 以桩身半径加护壁厚度为半径画出上部（即第一步）圆周。撒石灰线作为桩孔开挖尺寸线。桩位线定好以后, 必需经相关部门进行复查, 办好预检手续后开挖。
（二）开挖第一节桩孔土方
开挖桩孔要从上到下逐层进行, 先挖中间部分土方, 然后扩及周围, 有效地控制开挖桩孔截面尺寸。每节高度要依据土质好坏、 操作条件而定, 通常0.9~1.2m为宜。
（三）支护壁模板（放附加钢筋）
1、 为预防桩孔壁坍方, 确保安全施工, 成孔要设置钢筋混凝土（或混凝土）井圈。当桩孔直径不大, 深度较浅而土质又好、 地下水位较低情况下, 也能够采取喷射混凝土护壁。护壁厚度要依据井圈材料、 性能、 刚度、 稳定性、 操作方便、 结构简单等要求, 并按受力状态, 以最下面一节所承受土侧压力和地下水侧压力, 经过计算来确定。
2、 护壁模板采取拆上节、 支下节反复周转使用。模板之间用卡具、 扣件连接固定, 也能够在每节模板上下端各设一道圆弧形用槽钢或角钢做成内钢圈作为内侧支撑, 预防内模因涨力而变形。不设水平支撑, 以方便操作。
3、 第一节护壁高出地坪150~200mm, 便于挡土、 挡水, 桩位轴线和高程均要标定在第一节护壁上口, 护壁厚度通常取100~150mm。
（四）浇筑第一节护壁混凝土
桩孔护壁混凝土每挖完一节以后要立刻浇筑混凝土。人工浇筑、 人工捣实, 混凝土强度通常为C25, 坍落度控制在80~100mm, 确保孔壁稳定性。
（五）检验桩位（中心）轴线及标高
每节桩孔护壁做好以后, 必需将桩位十字轴线和标高测设结果在护壁上口, 然后用十字线对中, 吊线附向井底投设, 以半径尺杆检验孔壁垂直平整度。随之进行修整, 井深必需以基准点为依据, 逐根进行引测。确保桩孔轴线位置、 标高、 截面尺寸满足设计要求。
（六）架设垂直运输架
第一节桩孔成孔以后, 即着手在桩孔上口架设垂直运输支架, 要求搭设稳定、 牢靠。
（七）安装电动葫芦或卷扬机
在垂直运输架上安装滑轮组和电动葫芦或穿插卷扬机钢丝绳, 选择合适位置安装卷扬机。
（八）安装吊桶、 照明、 活动盖板、 水泵和通风机
1、 在安装滑轮组及吊桶时, 注意使吊桶与桩孔中心位置重合, 作为挖土时直观上控制桩位中心和护壁支模中心线。
2、 井底照明必需用低压电源（24V、 100W）、 防水带罩安全灯具。桩口上设围护栏。
3、 当桩孔深大于20m时, 要向井下通风, 加强空气对流。必需时输送氧气, 预防有毒气体危害。操作时上下人员轮换作业, 桩孔上人员亲密注视观察桩孔下人员情况, 相互呼应, 切实预防安全事故发生。
4、 当地下水量不大时, 随挖随将泥水用吊桶运出。地下渗水量较大时, 吊桶已满足不了排水, 先在桩孔底挖集水坑, 用高程水泵沉入抽水, 边降水边挖土, 水泵规格按抽水量确定。要日夜三班抽水, 使水位保持稳定。地下水位较高时, 要先采取统一降水方法, 再进行开挖。
5、 桩孔口安装水平扒移活动安全盖板, 当桩孔内有些人挖土时, 要掩好安全盖板, 预防杂物掉下砸人。无关人员不得靠近桩孔口边。吊运土时, 再打开安全盖板。
（九）开挖吊第二节桩孔土方（修边）, 从第二节开始, 利用提升设备运土, 桩孔内人员要戴好安全帽, 地面人员要拴好安全带。吊桶离开孔口上方1.5m时, 推进活动安全盖板, 掩蔽孔口, 预防卸土土块、 石块等杂物附落孔内伤人。吊桶在小推车内卸土后, 再打开活动盖板, 下放吊桶装土。
桩孔挖至要求深度后, 用支杆检验桩孔直径及井壁圆弧度, 上下要垂直平顺, 修整孔壁。
（十）先拆除第一节支第二节护壁模板（放附加钢筋）
护壁模板采取拆上节支下节依次周转使用。模板上口留出高度为100mm混凝土浇筑口, 接口处要捣固密实, 强度达成1Mpa时拆模, 拆模后用混凝土或砌砖堵严, 水泥砂浆抹平。
（十一）浇筑第二节护壁混凝土
混凝土用串桶送来, 人工浇筑, 人工插捣密实。混凝土可由试验室确定掺入早强剂, 以加速混凝土硬化。
（十二）检验桩位中心轴线及标高
以桩孔口定位线为依据, 逐节校测。
（十三）逐层往下循环作业, 将桩孔挖至设计深度, 清除虚土, 检验土质情况, 桩底要支承在设计所要求持力层上。
（十四）开挖扩底部分
桩底可分为扩底和不扩底两种情况。挖扩底桩要先将扩底部位桩身圆柱体挖好, 再按扩底部位尺寸, 形状自上而下削土扩充成设计图纸要求; 如设计无明确要求, 扩底直径通常为1.5~3.0d, 扩底部位变径尺寸为1: 3。
（十五）检验验收
成孔以后必需对桩身直径、 扩头尺寸、 孔底标高、 桩位中线、 井壁垂直、 虚土厚度进行全方面测定, 做好施工统计, 办理隐蔽验收手续。
（十六）吊放钢筋笼
钢筋笼放入前要先绑好砂浆垫块, 按设计要求通常为70mm（钢筋笼四面, 在主筋上每隔3~4m左右设一个φ20耳环, 作为定位垫块）; 吊放钢筋笼时, 要对准孔位, 直吊扶稳妥, 缓慢下沉, 避免碰撞孔壁。钢筋笼放到设计位置时, 要立刻固定。遇有两段钢筋笼连接时, 要采取双面焊接, 接头数按50%错开, 以确保钢筋位置正确, 保护层厚度符合要求。
（十七）浇筑桩身混凝土
桩身混凝土可使用粒径小于50mm石子, 坍落度80~100mm, 机械搅拌。用溜槽加串桶向桩孔内浇筑混凝土。混凝土落差大于2m, 桩孔深度超出10m时, 要采取混凝土导管浇筑。浇筑混凝土时要连续进行。
(十八)浇筑桩顶混凝土
混凝土浇筑到桩顶时, 要合适超出桩顶设计标高, 通常可为50~70mm, 以确保在剔除浮浆后, 桩顶标高符合设计要求。桩顶上钢筋插铁一定要保持设计尺寸, 垂直插入, 并有足够保护层。
五、 成品保护
1、 已挖好桩孔必需用木板或脚手板、 钢筋网片盖好, 预防土块、 杂物、 人员坠落。严禁用草袋、 塑料布虚掩。
2、 已挖好桩孔立刻放好钢筋笼, 立刻浇筑混凝土, 间隔时间不得超出4h , 以防坍方。有地下水桩孔要随挖、 随检、 随放钢筋笼、 随时将混凝土灌好, 避免地下水浸泡。
3、 桩孔上口外圈要做好挡土台, 预防灌水及掉土。
4、 保护好已成形钢筋笼, 不得扭曲、 松动变形。吊入桩孔时, 不要碰坏孔壁。串桶要垂直放置预防因混凝土斜向冲击孔壁, 破坏护壁土层, 造成夹土。
5、 钢筋笼不要衩泥浆污染; 浇筑混凝土时, 在钢筋笼顶部固定牢靠, 限制钢筋笼上浮。
6、 桩孔混凝土浇筑完成, 要复核桩位和桩顶标高。将桩顶主筋或插铁扶正, 用塑料布或草帘围好, 预防混凝土发生收缩、 干裂。
7、 施工过程妥善保护好场地轴线桩、 水准点。不得碾压桩头, 弯折钢筋。
六、 应注意质量问题
1、 垂直偏差过大: 因为开挖过程未按要求每节核验垂直度, 致使挖完以后垂直度超出规范要求。每挖完一节, 必需依据桩孔口上轴线吊直、 修边、 使孔壁圆弧保持上下顺直。
2、 孔壁坍塌: 因桩位土质不好, 或地下水渗出而使孔壁坍塌。开挖前要掌握现场土质情况, 错开桩位开挖, 缩短每节高度, 随时观察土体松动情况, 必需时可在坍孔处用砌砖, 钢板桩、 木板村封堵; 操作过程
要紧凑, 不留间隔空隙, 避免坍孔。
3、 孔底残留虚土太多: 成孔、 修边以后有较多虚土、 碎砖, 未认真清除。在放钢筋笼前后均要认真检验孔
底, 清除虚土杂物。必需时用水泥砂浆或混凝土封底。
4、 孔底出现积水: 当地下水渗出较快或雨水流入, 抽排水不立刻, 就会出现积水。开挖过程中孔底要挖集水井坑, 立刻下泵抽水。如有少许积水, 浇筑混凝土时可在首盘采取半干硬性混凝土料, 大量积水一时难以排除情况下, 则要用导管水下浇筑混凝土措施, 确保施工质量。
5、 桩身混凝土质量关差: 有缩颈、 空洞、 夹土现象。在浇筑混凝土前一定要做好操作技术交底, 坚持分层浇筑、 分层振捣、 连续作业。必需时用铁管、 竹竿、 钢筋钎人工辅助插捣, 以补充机械振捣不足。
6、 钢筋笼扭曲变形: 钢筋笼加工制作时点焊不牢, 未采取支撑钢筋, 运输、 吊放时产生变形、 扭曲。钢筋笼要在专用平台上加工, 主盘与箍筋点焊牢靠, 支撑加固方法要可靠, 吊运要竖直, 使其平稳地放入桩孔中, 保持骨架完好。

审核人

交底人

接收交底人

1、 本表由施工单位填写, 交底单位与接收交底单位各存一份。
2、 当做分项工程施工技术交底时, 应填写"分项工程名称"栏, 其她技术交底可不填写。
