蜂鸣器承认规范标准版.doc

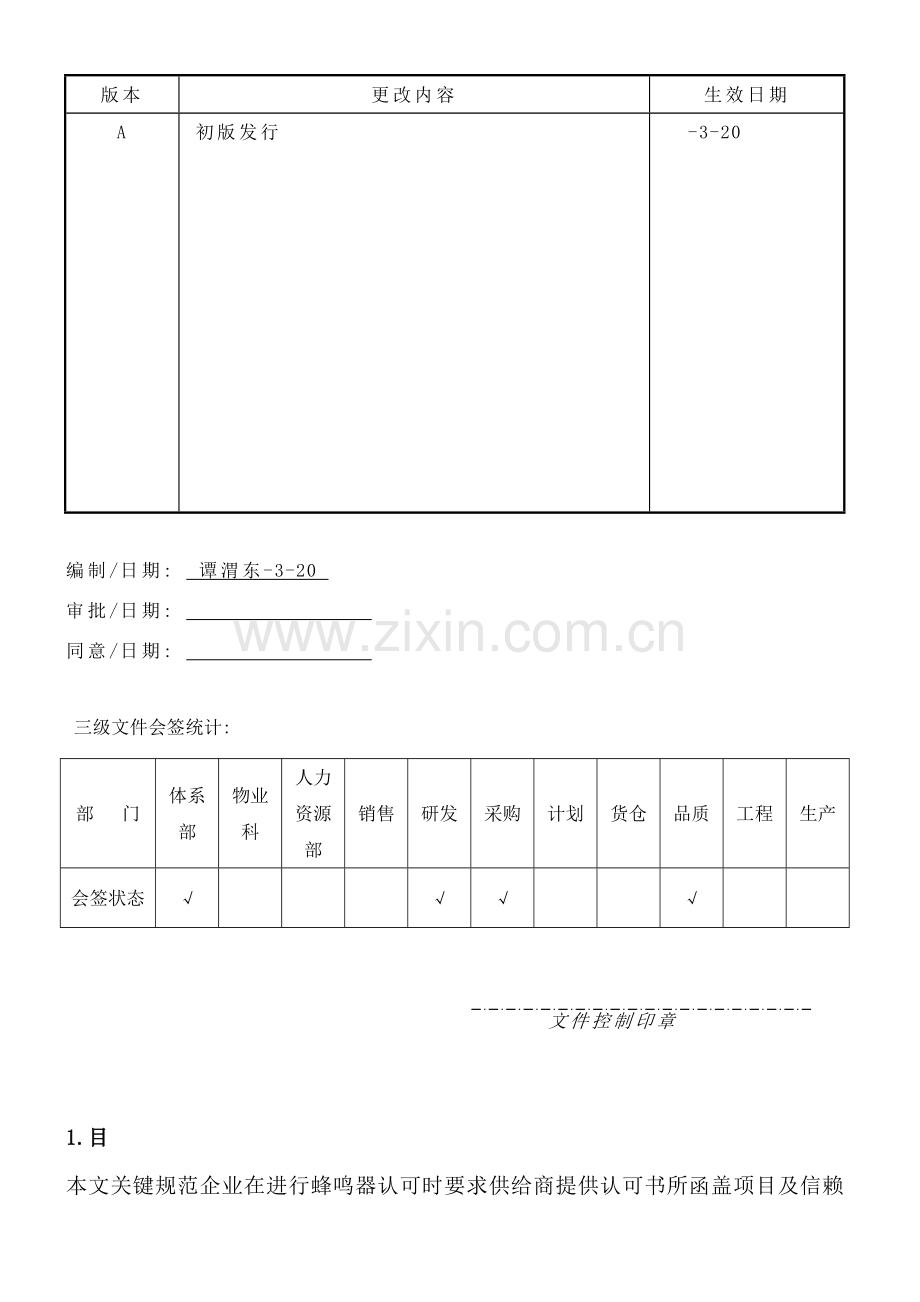

版本
更改内容
生效日期
A

初版发行

-3-20

编制/日期: 谭渭东-3-20
审批/日期:
同意/日期:

三级文件会签统计:
部 门
体系部
物业科
人力资源部
销售
研发
采购
计划
货仓
品质
工程
生产
会签状态
√

√
√

√

文件控制印章

1.目
本文关键规范企业在进行蜂鸣器认可时要求供给商提供认可书所函盖项目及信赖性试验项目条件、 样品数。
2.范围
本文适适用于拓邦电气事业部认可新导入多种型号蜂鸣器
3.职责
DQA部门为本文件之权责单位, 责权主管负责本档之管制, 并确保供给商提交认可样品满足本文件之试验条件并提供相关汇报。
4． 器件认可书包含项目明细
4.1产品图纸
4.2产品特征规格
4.3材质清单
4.4安规测试汇报
4.5 ROHS、 REACH测试汇报
4.6信赖性测试项目

测试类别
测试项目
测试描述
样品数量
测试设备
外观
标识
1. 厂商LOGO标识清楚, 传音孔封口标识贴内容清楚可见, 标贴内容应与规格书一致（索引1）
2. 蜂鸣器极性标识符号应正确对应引脚
5
目视检验
引脚
引脚有长短区分, 无氧化,无变形
环境模拟试验
高温高湿存放试验
将蜂鸣器放置在温度为95℃, 湿度为95%RH 环境下存放168小时, 试验结束在常温下恢复2小时, 外观应该物变形, 爆裂, 性能正常
5
高温高湿环境试验箱
高低温冲击试验
将蜂鸣器放置在-30℃环境下存放30分钟后转换至70℃环境下存放30分钟, 再从70℃转换至-30℃环境下存放30分钟, 反复以上动作120次, 试验结束后, 外观应该无变形, 爆裂, 性能正常
5
高低温冲击环境试验箱
高温存放试验
在高温85℃下环境温度下存放48H, 试验结束在常温下恢复2小时, 外观应该无变形, 爆裂, 性能正常
5
高温环境试验箱
低温存放试验
在高温-20℃下环境温度下存放48H, 试验结束在常温下恢复2小时, 外观应该无变形, 爆裂, 性能正常
5
低温环境试验箱
盐雾试验
35±2℃,5％NaCl溶液(蒸馏水配制),气压:1kg/c㎡;喷雾量:1.5ml/80c㎡/2H;PH:6.5-7.2;连续放置二十四小时锈蚀面积小于2mm²,而且能够将锈擦除掉
2
盐雾试验机
动作寿命试验
对蜂鸣器施加额定动作电压、 动作电流连续工作10万次（动作2秒释放2秒）
5
测试冶具
CTQ电气性能参数测试
输出蜂鸣声音值
施加额定谐振频率、 电压距离蜂鸣器10cm测试, 输出蜂鸣声音值符合规格书要求
20
万用表、 直流电源、 声音强度计
蜂鸣开启电压
调整输入电源至蜂鸣器有声音输出, 并统计数值
20
标称声音80dB工作电压
调整输入电源至蜂鸣器声音输出达成80dB时工作电压符合规格书要求最低工作电压
5
材质
触点材质要求
对蜂鸣器进行解剖, 外过壳、 隔膜、 线圈材质进行定性分析, 符合规格书要求
1
EDX测试仪
尺寸
尺寸检验
本体、 引脚均需符合规格书标称尺寸及公差要求
5
卡尺
包装
包装检验
要求注明生产原厂名称、 物料编码、 物料名称规格型号、 数量、 出货日期、 出货检验章、 环境保护标示
5
目视检验
生产工艺
可焊性
用恒温烙铁360℃对引脚进行上锡5s, 引脚95%面积覆盖上锡光亮
3
恒温烙铁
适应生产工艺要求
适适用于产线1.双波峰焊接过炉防焊剂; 2. 灌胶含有密封性
5
生产线波峰焊及设备
整机装配及功效测试
符适用户、 整机设计要求

开发工程师评定
安规
安规报备及测试
符适用户、 安规测试要求

开发工程师评定
环境保护
环境保护测试
符合拓邦ROHS、 REACH标准要求
1
EDX测试仪
索引:
1.器件本体丝印识别图（示例: 蜂鸣器标识贴内容含义）
REMOVE SEAL AFTER WASHING: 过炉、 清洗后再撕除标贴, 预防松香洗板水浸入

正极标示
