建筑组成三要素:建筑功效、建筑技术、建筑形象(技术包含建筑结构/材料/设备/施工…形象包含建筑体形/立面形式/建筑色彩/材料质感)
分类(使用性质)生产性建筑和非生产性建筑.工业/农业建筑是生产性建筑,民用建筑是非生产性建筑.民用建筑包含公共建筑和居住建筑
耐火等级由建筑物构件燃烧性能和耐火极限决定(4级)
建筑模数(以选定尺寸单位作为尺寸协调增值单位)目标是使不一样材料/不一样形式和不一样制造方法建筑构配件符合模数,并具备较大通用性和交换性,达成实现工业化建筑制品/建筑构配件大规模生产/提升施工效率目标
平面设计房间包含使用房间、交通联络房间和构件.使用房间包含主要使用房间(学校中教室)和辅助使用房间(住宅区中厕,公共建筑储备室).
房间面积决定原因:房间人数及人们使用所需S；房间内家俱/设备所占S；交通S--净面积(主卧≥10,次卧6,起居室12)
开间是房间在建筑外立面上所占宽度,进深是垂直于开间深度尺寸.开间、进深确实定要考虑柱位置、墙体厚度以及上下层墙体厚度改变和结构、施工等原因
门:S＞60,人数＞50,2门；L＜14,人数＜80,净宽＞1.4//min600~700通常900~1000//大1200~1800//病人1300
厨800//厕658~800//办公室,教室1000//双扇1200~1800
窗位置确实定:室内照度和采光均匀度

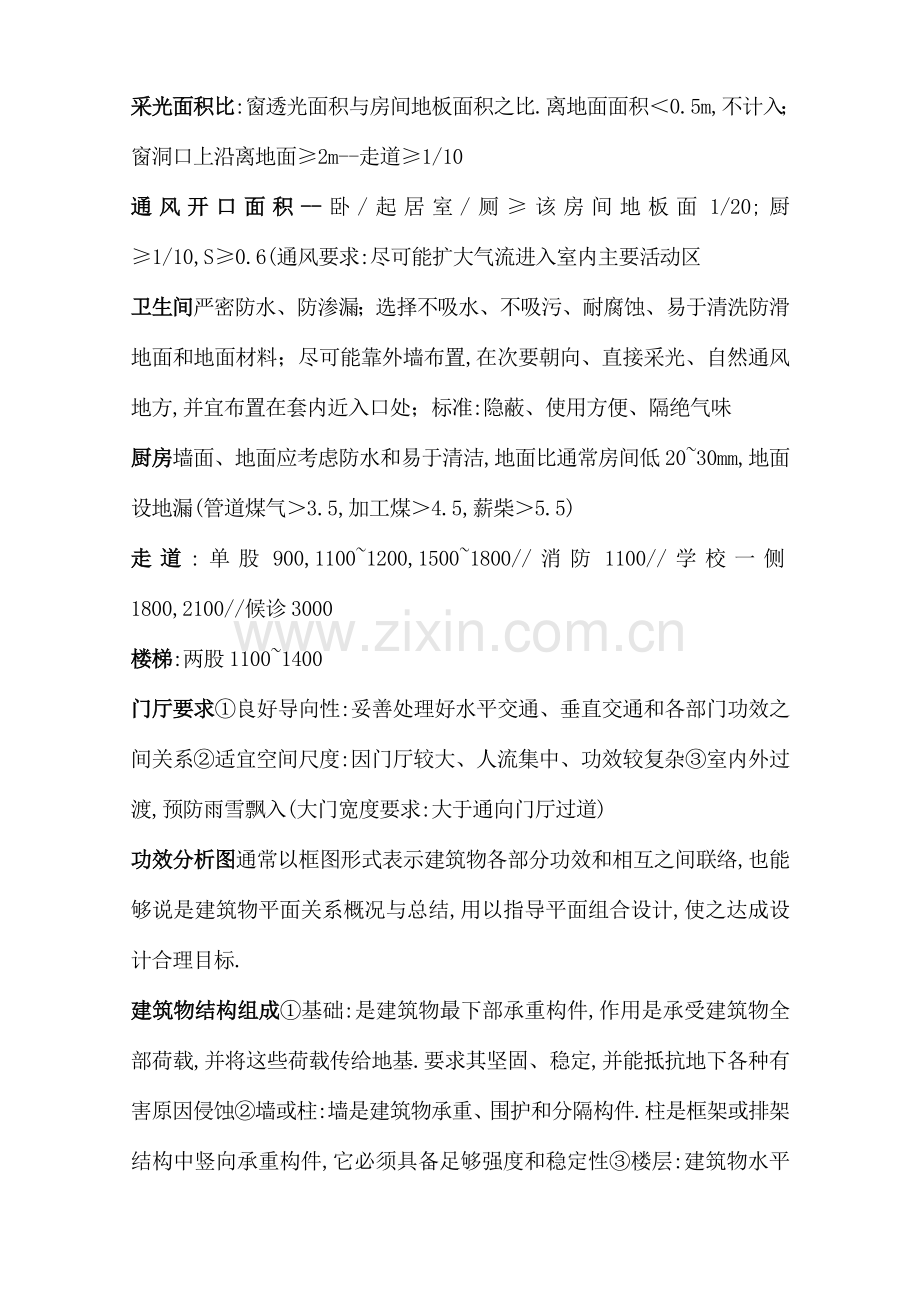

采光面积比:窗透光面积与房间地板面积之比.离地面面积＜0.5m,不计入；窗洞口上沿离地面≥2m--走道≥1/10
通风开口面积--卧/起居室/厕≥该房间地板面1/20;厨≥1/10,S≥0.6(通风要求:尽可能扩大气流进入室内主要活动区
卫生间严密防水、防渗漏；选择不吸水、不吸污、耐腐蚀、易于清洗防滑地面和地面材料；尽可能靠外墙布置,在次要朝向、直接采光、自然通风地方,并宜布置在套内近入口处；标准:隐蔽、使用方便、隔绝气味
厨房墙面、地面应考虑防水和易于清洁,地面比通常房间低20~30mm,地面设地漏(管道煤气＞3.5,加工煤＞4.5,薪柴＞5.5)
走道:单股900,1100~1200,1500~1800//消防1100//学校一侧1800,2100//候诊3000
楼梯:两股1100~1400
门厅要求①良好导向性:妥善处理好水平交通、垂直交通和各部门功效之间关系②适宜空间尺度:因门厅较大、人流集中、功效较复杂③室内外过渡,预防雨雪飘入(大门宽度要求:大于通向门厅过道)
功效分析图通常以框图形式表示建筑物各部分功效和相互之间联络,也能够说是建筑物平面关系概况与总结,用以指导平面组合设计,使之达成设计合理目标.

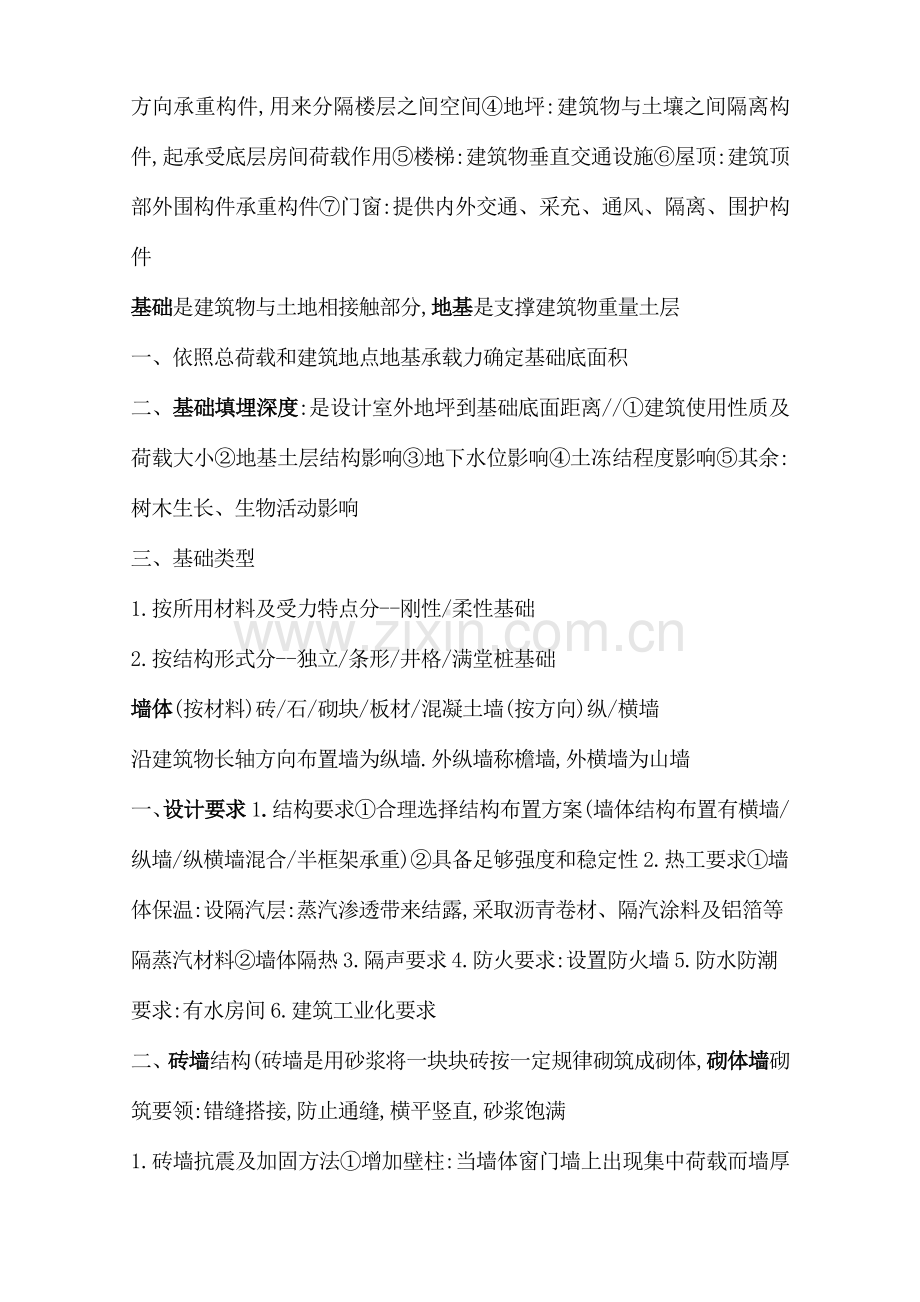

建筑物结构组成①基础:是建筑物最下部承重构件,作用是承受建筑物全部荷载,并将这些荷载传给地基.要求其坚固、稳定,并能抵抗地下各种有害原因侵蚀②墙或柱:墙是建筑物承重、围护和分隔构件.柱是框架或排架结构中竖向承重构件,它必须具备足够强度和稳定性③楼层:建筑物水平方向承重构件,用来分隔楼层之间空间④地坪:建筑物与土壤之间隔离构件,起承受底层房间荷载作用⑤楼梯:建筑物垂直交通设施⑥屋顶:建筑顶部外围构件承重构件⑦门窗:提供内外交通、采充、通风、隔离、围护构件
基础是建筑物与土地相接触部分,地基是支撑建筑物重量土层
一、依照总荷载和建筑地点地基承载力确定基础底面积
二、基础填埋深度:是设计室外地坪到基础底面距离//①建筑使用性质及荷载大小②地基土层结构影响③地下水位影响④土冻结程度影响⑤其余:树木生长、生物活动影响
三、基础类型
1.按所用材料及受力特点分--刚性/柔性基础
2.按结构形式分--独立/条形/井格/满堂桩基础
墙体(按材料)砖/石/砌块/板材/混凝土墙(按方向)纵/横墙
沿建筑物长轴方向布置墙为纵墙.外纵墙称檐墙,外横墙为山墙
一、 设计要求1.结构要求①合理选择结构布置方案(墙体结构布置有横墙/纵墙/纵横墙混合/半框架承重)②具备足够强度和稳定性2.热工要求①墙体保温:设隔汽层:蒸汽渗透带来结露,采取沥青卷材、隔汽涂料及铝箔等隔蒸汽材料②墙体隔热3.隔声要求4.防火要求:设置防火墙5.防水防潮要求:有水房间6.建筑工业化要求
二、砖墙结构(砖墙是用砂浆将一块块砖按一定规律砌筑成砌体,砌体墙砌筑要领:错缝搭接,防止通缝,横平竖直,砂浆饱满
1.砖墙抗震及加固方法①增加壁柱:当墙体窗门墙上出现集中荷载而墙厚又不足以负担其荷载时；或当墙体长度或高度超出一定程度,影响墙体稳定性时//尺寸:120×370mm,240×370,240×490②增加门剁:凸出墙面≥120mm,宽度同墙厚③设置圈梁:是沿外墙四面及部分内墙设置在同一水平面上连续闭合交圈梁//梁圈配合楼板共同作用可提升建筑物空间刚度及整体性,增加墙体稳定性,降低因为地基不均匀沉降而引发墙身开裂//有钢筋砖梁圈和混凝土梁圈//位于基础顶面、楼板底或门窗过梁处//数量依照房屋高度、层数、墙厚、地基条件和地震确定④加设结构柱:设在墙体现浇钢筋混凝土立柱//设在建筑物四角,内外墙交接处,楼、电梯以及较长墙体中部,较大洞口两侧等,以增加墙体整体性//结构柱必须与圈梁和墙体紧密相连//圈梁在水平方向将楼板和墙体箍住,结构柱从竖向加强层间连接,与圈梁一起组成空间骨架,加强建筑物整体刚度,提升墙体抗变形能力
2.隔墙与隔断
①砌筑隔墙(普通砖、多孔砖、空心砌砖、轻质砖块)(为确保砖隔墙不承重,将砖斜砌一皮,或塞木楔打紧,然后用砂浆填缝)②轻骨架隔墙③板材隔墙(厚度60~100mm,宽度600~1000)
墙体:建筑物基础以上至室内地面以下部分墙身
1. 防潮层位置:墙身一定部位会铺设防潮层,当地面垫层采取混凝土等不透水材料时,应设置在地面垫层范围以内,通常在—0.060m标高处设置,同时最少要高出室外地坪150mm.当地面垫层为透水材料时,应平齐或高于室内地面60mm,当地面出现高差是,应设置高低两道水平防潮层,并在考土壤一侧设垂直防潮层
2. 当墙脚采取不透水材料(混凝土、料石)时,可不设水平防潮层;将地圈梁提升到室内地坪附件代替
3. 勒脚:室内地坪与室外地坪高差部分
4. 散水和明沟:屋面为有组织排水设散水,无组织排水设明沟或暗沟,若设散水,加滴水带
散水①位置:房屋外墙四面靠墙根处排水坡②作用:将雨水散至远处,预防雨水对墙基侵蚀③做法:散水宽度600~1000mm,坡度3%~5%,外边缘比室内地坪高20~30mm
窗台:洞口下部靠室外一侧泄水构件①悬挑窗台:外挑60mm②不挑窗台:通惯用于内墙、阳台窗或饰面为耐水材料外墙上
过梁:支承门窗洞口上部砖砌体和楼板层荷载构件①平拱砖过梁②钢筋砖过梁:钢筋直径6mm,间距＜120mm;用M5水泥砂浆砌筑③钢筋混凝土过梁:梁高60、120、180、240mm楼板层组成:面层、结构层、顶棚、附加层
楼板层设计要求①具备足够刚度和强度,以确保结构安全适用②具备一定防火能力以确保人身及财产安③具备一定防潮、防水能力以预防渗漏、影响建筑物正常使用④具备一定隔声能力以防止上下层房间相互影响
楼板类型①木楼板:结构简单,自重轻,保温性能好；耐火性和耐久性差；在产木区或特殊要求时选取②砖拱楼板:节约钢材、水泥、木材；自重大,承载能力差,反抗震不利,施工复杂；基本不用③钢筋混凝土楼板:强度高,刚度好,耐久防火性好,便于工业化施工；最广泛使用④钢衬板组合楼板:利用钢板受弯构件和底模,上面现浇混凝土而成；刚度和强度高,利于加紧施工进度；大力推广应用
钢筋混凝土楼板类型:①现浇式楼板:整体性好、刚度大、利于抗震、梁板布置灵活；模板耗材大,施工进度慢,施工受季节限制②预制式楼板:可节约模板,改进劳动条件,提升生产效率,加紧施工速度,利于推广建筑工业化；整体性差；适适用于非地震区、平面形状较规整房间中③装配整体式楼板:预制构件与现浇混凝土面层叠合而成楼板；节约模板,提升整体性,加紧施工速度；施工复杂；用于住宅、宾馆、学校、办公楼
现浇式钢筋混凝土楼板
1、 板式楼板:将楼板现浇成平板,并直接支承在墙上；底面平整,便于支模；用于平面尺寸较小房间(跨度2~3m,板厚70mm,荷载直接靠楼板传给墙体)
2、 梁板式楼板:是由板和梁共同组成楼板结构,用于平面尺寸较大房间
①梁板布置主要由房间使用要求、平面形式及尺寸、窗洞位置决定
②沿房间短跨布置梁为主梁,垂直主梁方向布置梁为次梁(主梁经济跨度为5~8m,梁高为跨度1/8~1/12,梁宽为梁高1/2~1/3；次梁经济跨度为4~6m,次梁高度为其跨度1/12~1/18,宽度为高度1/2~1/3；板跨度为次梁间距,通常为1.7~3m；厚度为其跨度1/40~1/50,且大于60mm,荷载:板-主梁-柱)
③板厚:70--100mm(单向板)80--160mm(双向板)
3、 井式楼板:当房间平面尺寸较大,且平面形状靠近方形时,常将梁板式楼板中两个方向梁高距、等高布置,称为井式楼板
①由房间使用特点和平面形式选择结构布置,可与墙体正交正放布置、等高布置、斜交布置
②梁跨度达20~30m,板跨度为3~4.5m
4、 无梁楼板:等厚平板直接支承在柱子上或墙上(设梁圈)；室内空间净空高度大、顶棚平整、施工便捷
①分有冒柱和无冒柱两种(增加柱子支撑面积和降低板跨度,柱顶增设冒柱和托板)
②柱网间距不超出6m
③跨度6m,板厚120mm以上,常采取150~200mm
5、 钢衬板组合楼板:利用凹凸相同压型薄钢板做衬板,与现浇混凝土浇筑在一起,并支承在钢梁上组成整体型楼板；整体性、耐久性好
预制配置式钢筋混凝土楼板类型(按结构方式及受力特点分)
①实心板:跨度在2.4m内,板厚跨度1/30,60~80mm,板宽600~900mm
②槽形板:是一个梁板结合预制构件,板厚25~30mm,肋高150~300mm,板宽600mm、900、1200,跨度3~7.5mm,当板长超出6m,每隔1000~1500mm增设槽肋(荷载由两侧边肋来负担)
有正置(肋向下)和倒置(肋向上)两种
房间对保温、隔热要求高:在槽内填充轻质多孔材料
承载能力好,适应跨度较大房间,用于工业建筑
③空心板:底面平整,刚度大,隔音效果好
预制楼板结构布置①要求单向板类型、规格愈少愈好②空心板应防止三边支承(其为单向受力状态考虑,三边支承为双向受力状态,在荷载作用下宜沿板边竖向开裂)
板搁置:在梁上≥80mm,在墙上≥100mm
①空心板安装前在板端孔内填塞C15混凝土或碎砖(一是防止板端被上部墙体压坏；二是防止端缝浇灌时材料流入孔内而降低其隔音、隔热性能)
②铺板前先在墙上或梁上抹10~20mm厚水泥砂砾找平(使板与墙有很好连接,确保墙体受力均匀)
③板在梁上搁置方式:
搁置在梁顶,矩形梁
搁置在梁出挑翼缘上,花篮梁、十字梁
板缝结构
①侧缝:缝上口≥30mm,下端10mm
缝宽＞20mm时,采取细石混凝土；缝宽＝20时,采取水泥砂浆；板缝过宽(50),在混凝土中配置结构钢筋；60~120,挑砖；120~200,现浇板带；200,竖管穿过板带
②端缝:将板缝内填实细石混凝土
地平层组成:建筑物地层与土壤相接部分,承受地坪上荷载,并均匀地传给地坪以下土壤①面层:最上部分②垫层:结构层③基层:采取灰土、碎砖、道碴或三合土④附加层
地面类型①现浇类地面:水泥砂砾地面、混凝土地面、水磨石地面(光洁、不透水、装饰效果好；双层结构)②铺贴类地面:镶铺类地面、粘贴地面③木地面
阳台:多层及高层建筑中人们接触室外平台,由承重构件、栏杆和扶手组成
①按其与外墙相对位置 分为凹/凸/半凸半凹阳台
②凸阳台分为楼板外伸式、挑梁外伸式、楼板压重式、楼板压梁式
③栏杆:酷热地域采取空透式、严寒地域实心板式或半空透式；高度≥1.05m,高层建筑提升到1.2m；垂直栏杆进距应＜0.11m
④阳台地面标高低于室内地面标高10~20mm,向排水口做1%~2%坡度,排水口内埋设直径40镀锌钢管或塑料管, 并伸出阳台栏板大于60mm
雨篷作用:遮挡雨雪,使人们雨天可在入口处作暂时停留；保护外门免受雨淋；丰富建筑立面//最简单是过梁悬挑板式
楼梯组成:梯段、平台、栏杆扶手①踏步数量:3~18级②平台包含楼层平台和中间平台
楼梯形式:单跑/双跑平行式/四跑/螺旋/剪刀式楼梯
楼梯尺度
坡度:23°~45°,30°适宜,不宜超38°
踏步尺寸140＜h＜210,惯用140~180,250＜b＜320, 惯用220~320--住宅共用楼梯(最小宽:260；最大高:175)
扶手:常取900mm,室外≥1050,幼稚园≤600
楼井宽度:梯段间形成空挡,通常60~200mm
①扶手顶面宽度40~80mm,高度为80~120mm
②扶手转弯设计:鹤颈扶手、栏杆扶手伸出蹬前半步、上下梯段错开一步
钢筋混凝土楼梯结构(现浇钢筋混凝土楼梯)
①板式楼梯:梯段板、平台梁、平台板(梯段板承受梯段全部荷载,而且传给两端平台梁,再由平台梁将荷载传到墙上)
②梁板式楼梯:梯段板、梯段横梁、平台板、平台梁(梯梁在梯段板下,踏步外露,称为明步；梯梁在梯段板上,踏步包在里面,称为暗步)
室外台阶:踏步和平台①踏步宽度≥300mm,惯用300~400；高度≤150mm②平台深度≥900,宽度大于门宽(门宽+500)

坡道①坡道坡度范围在1:6~1:12；室内≤1:8,室外≤1:10,残疾人≤1:12②坡道净宽度≥0.9m,高度≤750mm③选取抗冻性好和表面坚固材料
屋顶组成与形式①组成:面层、承重结构、保温隔热层、顶棚②形式:坡屋顶(坡度＞1/10)/平屋顶(坡度＜1/10)/曲面屋顶
屋顶坡度①坡度大小与屋面材料/当地降雨量大小/屋顶结构形式/建筑结构要求/经济条件②表示:斜率/角度/百分比法
平屋顶--材料防水
1、 排水坡度形成:材料找坡和结构找坡(材料找坡是指屋面板呈水平搁置,利用轻质材料垫置而组成坡度做法;结构找坡是指屋面板倾斜搁置在下部墙体或屋面梁及屋架上做法)
2、 排水方式选择:无组织排水和有组织排水①有组织排水分为外排水和内排水,外排水方式有女儿墙外排水、檐沟外排水、女儿墙檐沟外排水、暗管外排水②民用建筑外排水:儿墙外排水和檐沟外排水；多跨房屋中间跨、高层建筑、严寒地域宜内排水
刚性防水屋面存在问题和防治方法①普通混凝土--表面开裂:增强防水剂、采取微膨胀、提升密实性②外力作用影响--气温改变引发烧胀冷缩,屋面板受力后扰曲变形,地基不均匀沉降,屋面板徐变,材料收缩1)配筋直径为4~6,间距为100~200mm双向钢筋网片2)设置浮筑层—即隔离层,在结构层和刚性防水层之间加设隔离层3)设置分仓缝—也称分格缝,为预防屋面不规则裂缝而设置人工缝4)设置滑动支座—为预防刚性防水屋面变形
屋面防水设计①合理规划排水区:一个排水管负担150~200m②确定排水坡坡面数量:进深较小或临街,单坡排水；进深较大,双坡排水③无沟断面尺寸和纵坡坡度:净宽≥200mm,分水线最小深度＞120,坡度通常取0.5%~1%④雨水管设置:直径:100mm；间距:18~24m
坡屋顶--结构防水
1.坡屋顶承重结构形式:山墙承重、屋架承重、梁架承重
2.承重结构构件:檩条、屋架
3.坡屋顶平瓦屋面:冷摊瓦屋面、木望板平瓦屋面、钢筋混凝土挂瓦板平瓦屋面
檐口结构1纵墙檐口①挑檐②封檐2.山墙檐口①硬山檐口②悬山檐口
门窗结构(木窗结构)①由窗框、窗扇、五金零件及附件组成②平开窗宽度400~600mm,高度800~1500③单层窗四面窗框厚度40~50m,厚度70~95mm④中横档除加厚10mm外,若要加做披水,还要加宽20mm⑤为关闭紧密,在窗框上做铲口,也可钉小木条形成铲口；提升防风能力,增加铲口深度⑥外开窗上口和内开窗下口,是防水微弱步骤,做披水板及滴水槽以防雨水内渗,在窗框内槽及窗盘处做积水槽及排水孔⑦窗扇下冒头加做滴水槽或披水板
伸缩缝基础无须断开,宽度20~30mm沉降缝基础必须断开防震缝基础可断可不停,宽度50~100mm
