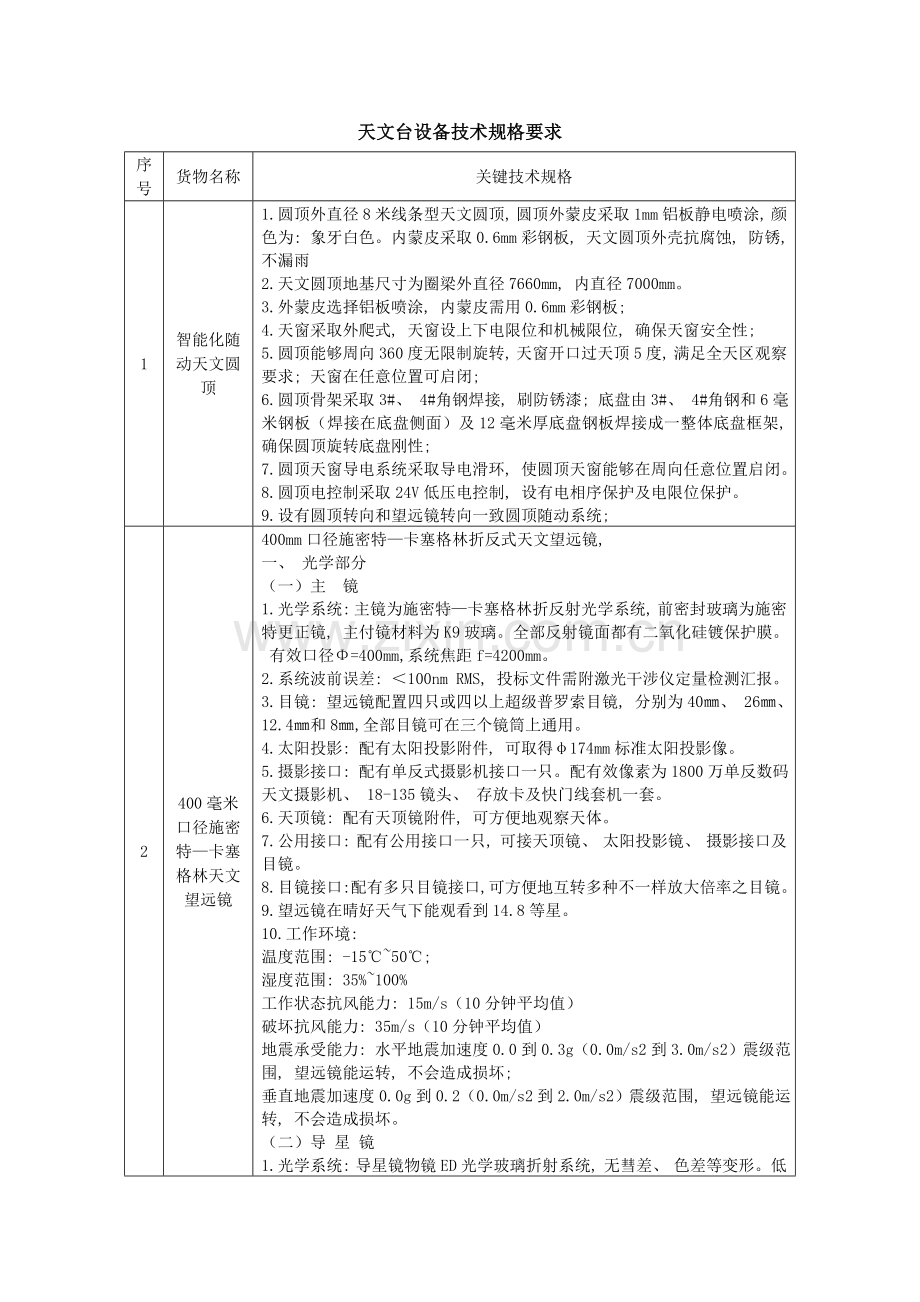

天文台设备技术规格要求
序号
货物名称
关键技术规格
1
智能化随动天文圆顶
1.圆顶外直径8米线条型天文圆顶, 圆顶外蒙皮采取1mm铝板静电喷涂, 颜色为: 象牙白色。内蒙皮采取0.6mm彩钢板, 天文圆顶外壳抗腐蚀, 防锈, 不漏雨
2.天文圆顶地基尺寸为圈梁外直径7660mm, 内直径7000mm。
3.外蒙皮选择铝板喷涂, 内蒙皮需用0.6mm彩钢板;
4.天窗采取外爬式, 天窗设上下电限位和机械限位, 确保天窗安全性;
5.圆顶能够周向360度无限制旋转, 天窗开口过天顶5度, 满足全天区观察要求; 天窗在任意位置可启闭;
6.圆顶骨架采取3#、 4#角钢焊接, 刷防锈漆; 底盘由3#、 4#角钢和6毫米钢板（焊接在底盘侧面）及12毫米厚底盘钢板焊接成一整体底盘框架, 确保圆顶旋转底盘刚性;
7.圆顶天窗导电系统采取导电滑环, 使圆顶天窗能够在周向任意位置启闭。
8.圆顶电控制采取24V低压电控制, 设有电相序保护及电限位保护。
9.设有圆顶转向和望远镜转向一致圆顶随动系统;
2
400毫米口径施密特—卡塞格林天文望远镜
400mm口径施密特—卡塞格林折反式天文望远镜,
一、 光学部分
（一）主 镜
1.光学系统: 主镜为施密特—卡塞格林折反射光学系统, 前密封玻璃为施密特更正镜, 主付镜材料为K9玻璃。全部反射镜面都有二氧化硅镀保护膜。
有效口径Φ=400mm,系统焦距f=4200mm。
2.系统波前误差: ＜100nm RMS, 投标文件需附激光干涉仪定量检测汇报。
3.目镜: 望远镜配置四只或四以上超级普罗索目镜, 分别为40㎜、 26㎜、 12.4㎜和8㎜,全部目镜可在三个镜筒上通用。
4.太阳投影: 配有太阳投影附件, 可取得φ174mm标准太阳投影像。
5.摄影接口: 配有单反式摄影机接口一只。配有效像素为1800万单反数码天文摄影机、 18-135镜头、 存放卡及快门线套机一套。
6.天顶镜: 配有天顶镜附件, 可方便地观察天体。
7.公用接口: 配有公用接口一只, 可接天顶镜、 太阳投影镜、 摄影接口及目镜。
8.目镜接口: 配有多只目镜接口, 可方便地互转多种不一样放大倍率之目镜。
9.望远镜在晴好天气下能观看到14.8等星。
10.工作环境:
温度范围: -15℃~50℃;
湿度范围: 35%~100%
工作状态抗风能力: 15m/s（10分钟平均值）
破坏抗风能力: 35m/s（10分钟平均值）
地震承受能力: 水平地震加速度0.0到0.3g（0.0m/s2到3.0m/s2）震级范围, 望远镜能运转, 不会造成损坏;
垂直地震加速度0.0g到0.2（0.0m/s2到2.0m/s2）震级范围, 望远镜能运转, 不会造成损坏。
（二）导 星 镜

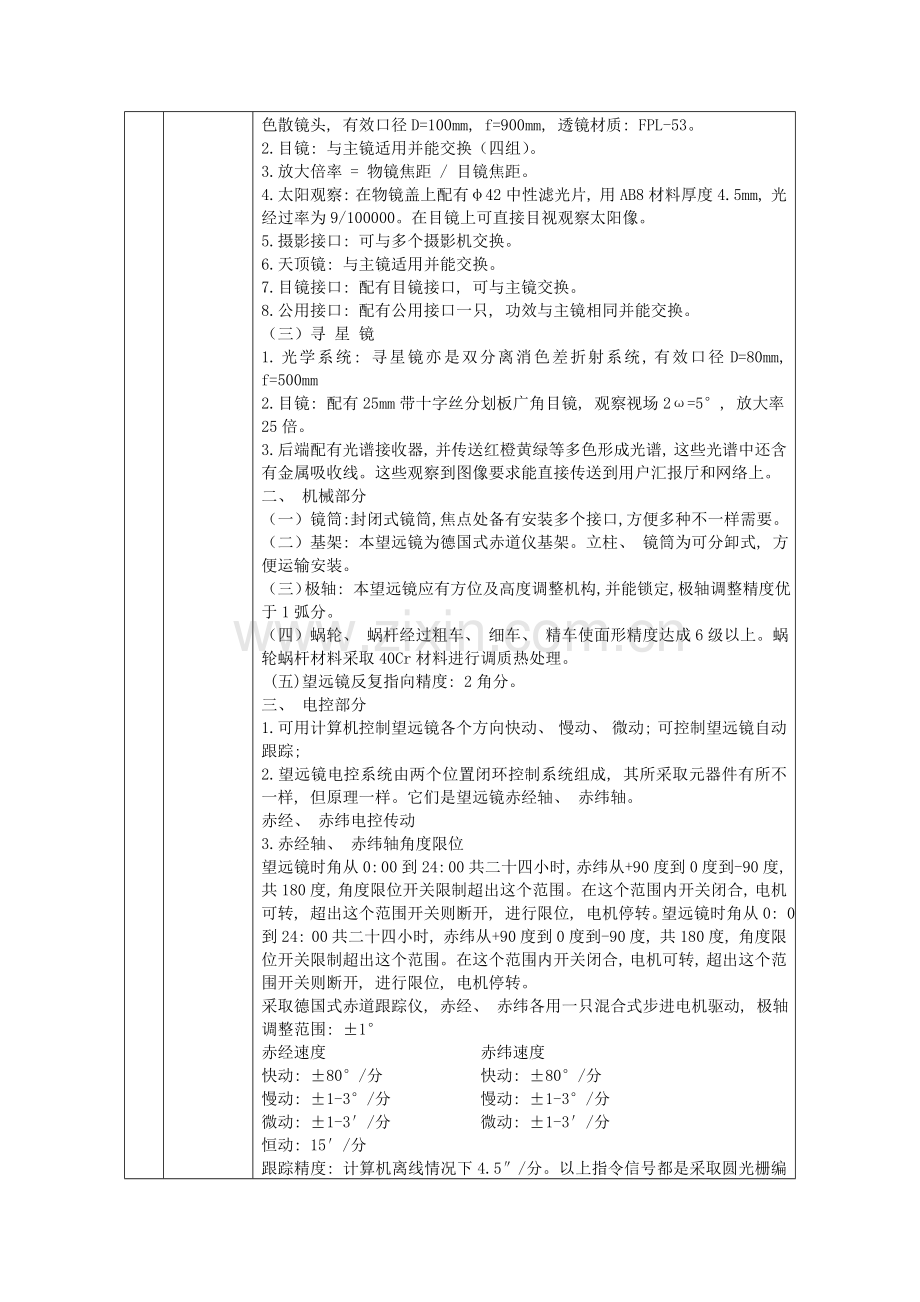

1.光学系统: 导星镜物镜ED光学玻璃折射系统, 无彗差、 色差等变形。低色散镜头, 有效口径D=100mm, f=900mm, 透镜材质: FPL-53。
2.目镜: 与主镜适用并能交换（四组）。
3.放大倍率 = 物镜焦距 / 目镜焦距。
4.太阳观察: 在物镜盖上配有φ42中性滤光片, 用AB8材料厚度4.5mm, 光经过率为9/100000。在目镜上可直接目视观察太阳像。
5.摄影接口: 可与多个摄影机交换。
6.天顶镜: 与主镜适用并能交换。
7.目镜接口: 配有目镜接口, 可与主镜交换。
8.公用接口: 配有公用接口一只, 功效与主镜相同并能交换。
（三）寻 星 镜
1.光学系统: 寻星镜亦是双分离消色差折射系统,有效口径D=80mm, f=500mm
2.目镜: 配有25mm带十字丝分划板广角目镜, 观察视场2ω=5°, 放大率25倍。
3.后端配有光谱接收器, 并传送红橙黄绿等多色形成光谱, 这些光谱中还含有金属吸收线。这些观察到图像要求能直接传送到用户汇报厅和网络上。
二、 机械部分
（一）镜筒: 封闭式镜筒, 焦点处备有安装多个接口, 方便多种不一样需要。
（二）基架: 本望远镜为德国式赤道仪基架。立柱、 镜筒为可分卸式, 方便运输安装。
（三）极轴: 本望远镜应有方位及高度调整机构,并能锁定,极轴调整精度优于1弧分。
（四）蜗轮、 蜗杆经过粗车、 细车、 精车使面形精度达成6级以上。蜗轮蜗杆材料采取40Cr材料进行调质热处理。
(五)望远镜反复指向精度: 2角分。
三、 电控部分
1.可用计算机控制望远镜各个方向快动、 慢动、 微动; 可控制望远镜自动跟踪;
2.望远镜电控系统由两个位置闭环控制系统组成, 其所采取元器件有所不一样, 但原理一样。它们是望远镜赤经轴、 赤纬轴。
赤经、 赤纬电控传动
3.赤经轴、 赤纬轴角度限位
望远镜时角从0: 00到24: 00共二十四小时, 赤纬从+90度到0度到-90度, 共180度, 角度限位开关限制超出这个范围。在这个范围内开关闭合, 电机可转, 超出这个范围开关则断开, 进行限位, 电机停转。望远镜时角从0: 00到24: 00共二十四小时, 赤纬从+90度到0度到-90度, 共180度, 角度限位开关限制超出这个范围。在这个范围内开关闭合, 电机可转, 超出这个范围开关则断开, 进行限位, 电机停转。
采取德国式赤道跟踪仪, 赤经、 赤纬各用一只混合式步进电机驱动, 极轴调整范围: ±1°
赤经速度 赤纬速度
快动: ±80°/分 快动: ±80°/分
慢动: ±1-3°/分 慢动: ±1-3°/分
微动: ±1-3′/分 微动: ±1-3′/分
恒动: 15′/分
跟踪精度: 计算机离线情况下4.5″/分。以上指令信号都是采取圆光栅编码器把旋转信号变成电信号传达给计算机来实现找星功效。
4
3
自动寻星系统
1.依据SKYMAP星表数据信息, 经过中国著名品牌商务台式计算机控制装在望远镜赤经、 赤纬轴上步进电机转动而使望远镜指向所要观察天体。在望远镜赤经、 赤纬轴上装有两感应同时器, 实时反馈给望远镜单片机信号, 单片机依据此反馈信号与收到计算机信号进行实时比较, 来正确控制望远镜赤经、 赤纬轴转动量而达成望远镜镜筒正确指向天体目, 即用计算机实现自动寻星方法。
2.寻星精度: 天体目标直接进入望远镜主镜视场内
4
附件设备
1、 配130万像天文CCD, 采取USB口和电脑连接, 可拍摄天体动态视频;
2、 配单反数码天文摄影机、 18-135IS镜头套机一套、 16G存放卡、 快门线1根, 具体参数以下:
相机类型
单反数码相机
单反相机类型
APS画幅单反相机
有效像素
1800万像素
操作模式
带全手动功效
传感器类型
CMOS传感器
传感器尺寸
22.3×14.9mm
传感器描述
APS-C CMOS传感器,22.3×14.9mm; 焦长转换率1.6×
最大分辨率
5184×3456
照片分辨率
有奖纠错 7种画质统计可供选择
镜头参数
镜头描述
EF-S 18-135mm f/3.5-5.6 IS:搭载防抖(IS)功效,采取1片UD(超低色散)镜片和1片非球面镜片
等效焦距
29-216mm
实际焦距
18-135mm
对焦方法
有奖纠错 手动对焦,9点人工智能自动对焦,自动对焦(面部优先实时模式,实时模式,快速模式)
曝光控制参数
ISO感光度
有奖纠错 自动,100,200,400,800,1000,1600,3200,6400,可延展至12800
白平衡模式
有奖纠错 自动,晴天(日光),阴天,阴影,荧光灯,钨丝灯,闪光灯,白平衡包围功效:每释放一次快门,能生成3张不一样色彩倾向图像
性能参数
防抖功效
支持镜头防抖
连拍
支持连拍功效,3.7张/秒; JPEG格式最多34张,RAW最多6张
功效及滤镜
自动亮度优化相机预置了6种照片风格:标准,人像,风光,中性,可靠设置和单色最终图像模拟:在释放快门前对拍摄后图像色调及曝光等进行确定
四防功效
防尘
视频拍摄参数
视频分辨率
FULL HD(16:9)1920×1080@30/25/24fps,1280×720@60/50fps
高清视频
1080p 1920×1080逐行
实时对焦
支持实时对焦
3、 太阳光谱仪
白天经过望远镜接收太阳光, 由本光谱仪将白色日光进行分析, 生成光谱带;
提供直接天体成像焦面, 进行目视、 摄影和CCD观察、 TV展示等
