新版风管系统安装工程检验批质量验收记录.doc

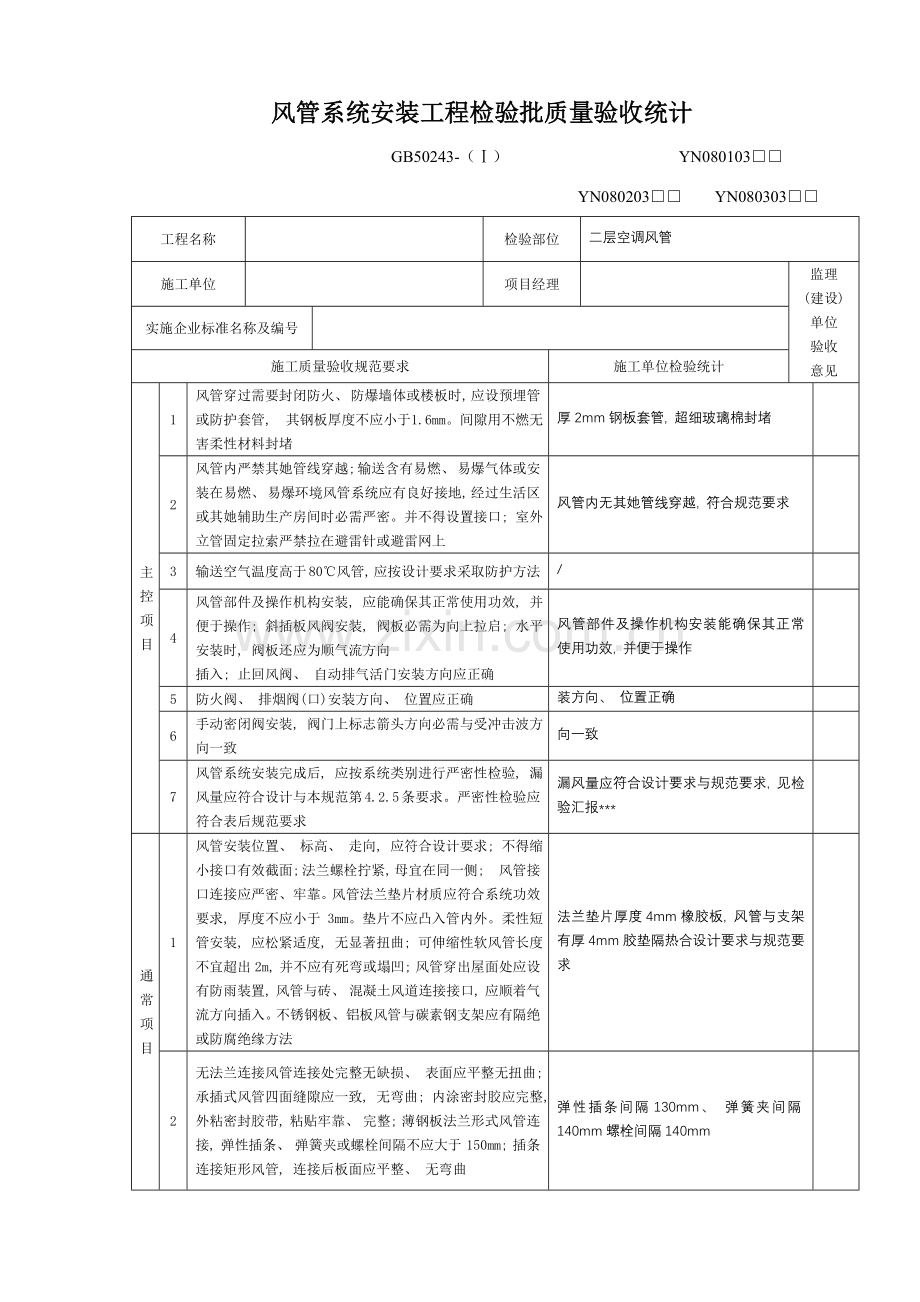

风管系统安装工程检验批质量验收统计
GB50243-（Ⅰ） YN080103□□
YN080203□□ YN080303□□
工程名称

检验部位
二层空调风管
施工单位

项目经理

监理
(建设)
单位
验收
意见
实施企业标准名称及编号

施工质量验收规范要求
施工单位检验统计
主控项目
1
风管穿过需要封闭防火、 防爆墙体或楼板时, 应设预埋管或防护套管, 其钢板厚度不应小于 1.6mm。间隙用不燃无害柔性材料封堵
厚2mm钢板套管, 超细玻璃棉封堵

2
风管内严禁其她管线穿越; 输送含有易燃、 易爆气体或安装在易燃、 易爆环境风管系统应有良好接地, 经过生活区或其她辅助生产房间时必需严密。并不得设置接口; 室外立管固定拉索严禁拉在避雷针或避雷网上
风管内无其她管线穿越, 符合规范要求

3
输送空气温度高于 80℃风管, 应按设计要求采取防护方法
/

4
风管部件及操作机构安装, 应能确保其正常使用功效, 并便于操作; 斜插板风阀安装, 阀板必需为向上拉启; 水平安装时, 阀板还应为顺气流方向
插入; 止回风阀、 自动排气活门安装方向应正确
风管部件及操作机构安装能确保其正常使用功效, 并便于操作

5
防火阀、 排烟阀(口)安装方向、 位置应正确
装方向、 位置正确

6
手动密闭阀安装, 阀门上标志箭头方向必需与受冲击波方向一致
向一致

7
风管系统安装完成后, 应按系统类别进行严密性检验, 漏风量应符合设计与本规范第 4.2.5 条要求。严密性检验应符合表后规范要求
漏风量应符合设计要求与规范要求, 见检验汇报***

通常项目
1
风管安装位置、 标高、 走向, 应符合设计要求; 不得缩小接口有效截面; 法兰螺栓拧紧, 母宜在同一侧; 风管接口连接应严密、 牢靠。风管法兰垫片材质应符合系统功效要求, 厚度不应小于 3mm。垫片不应凸入管内外。柔性短管安装, 应松紧适度, 无显著扭曲; 可伸缩性软风管长度不宜超出 2m, 并不应有死弯或塌凹; 风管穿出屋面处应设有防雨装置, 风管与砖、 混凝土风道连接接口, 应顺着气流方向插入。不锈钢板、 铝板风管与碳素钢支架应有隔绝或防腐绝缘方法
法兰垫片厚度4mm橡胶板, 风管与支架有厚4mm胶垫隔热合设计要求与规范要求

2
无法兰连接风管连接处完整无缺损、 表面应平整无扭曲; 承插式风管四面缝隙应一致, 无弯曲; 内涂密封胶应完整, 外粘密封胶带, 粘贴牢靠、 完整; 薄钢板法兰形式风管连接, 弹性插条、 弹簧夹或螺栓间隔不应大于 150mm; 插条连接矩形风管, 连接后板面应平整、 无弯曲
弹性插条间隔130mm、 弹簧夹间隔140mm螺栓间隔140mm

云南省建设厅印制

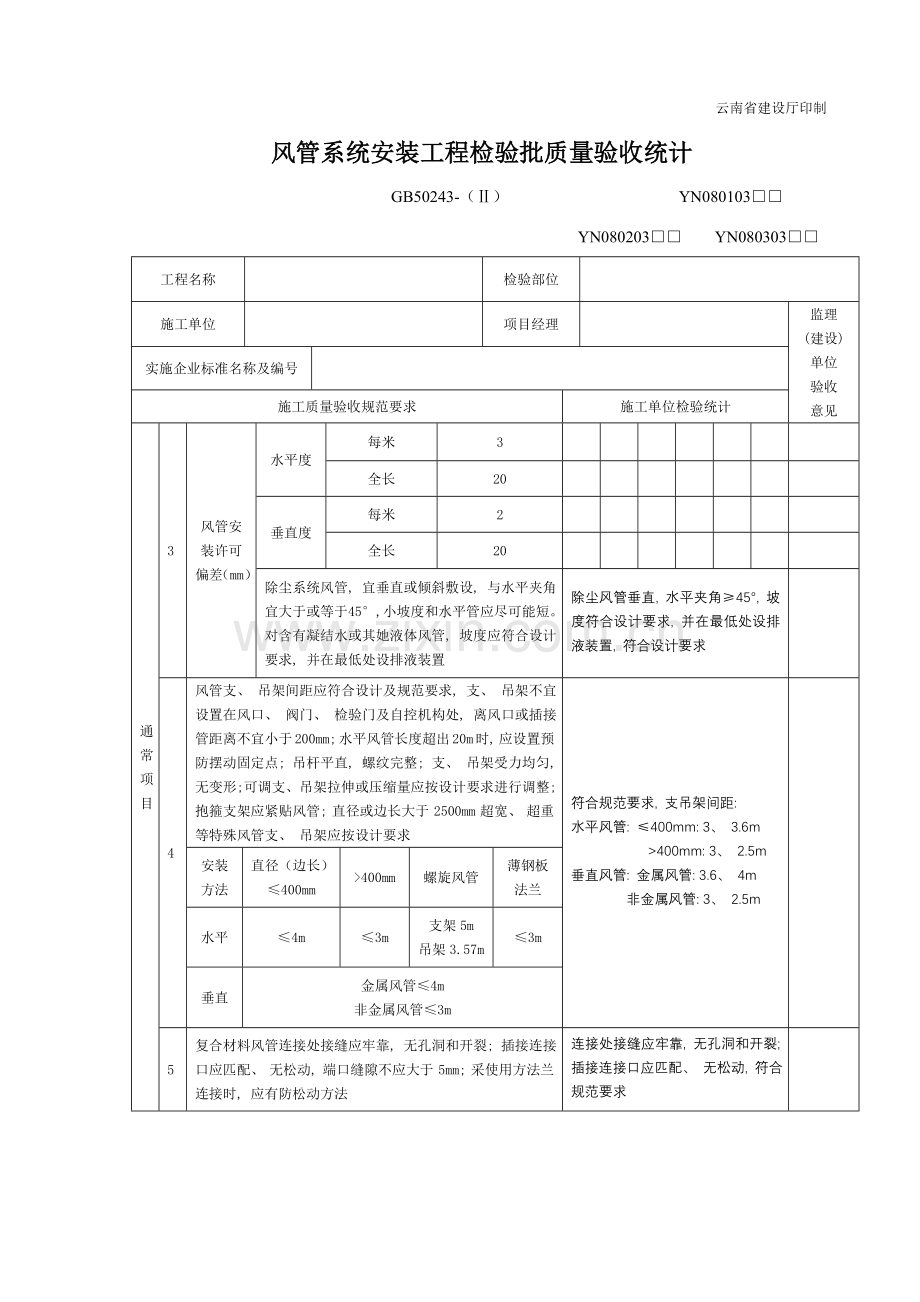

风管系统安装工程检验批质量验收统计
GB50243-（Ⅱ） YN080103□□
YN080203□□ YN080303□□
工程名称

检验部位

施工单位

项目经理

监理
(建设)
单位
验收
意见
实施企业标准名称及编号

施工质量验收规范要求
施工单位检验统计
通常项目
3
风管安装许可偏差（mm）
水平度
每米
3

全长
20

垂直度
每米
2

全长
20

除尘系统风管, 宜垂直或倾斜敷设, 与水平夹角宜大于或等于 45°, 小坡度和水平管应尽可能短。对含有凝结水或其她液体风管, 坡度应符合设计要求, 并在最低处设排液装置
除尘风管垂直, 水平夹角≥45°, 坡度符合设计要求, 并在最低处设排液装置, 符合设计要求

4
风管支、 吊架间距应符合设计及规范要求, 支、 吊架不宜设置在风口、 阀门、 检验门及自控机构处, 离风口或插接管距离不宜小于 200mm; 水平风管长度超出 20m 时, 应设置预防摆动固定点; 吊杆平直, 螺纹完整; 支、 吊架受力均匀, 无变形; 可调支、 吊架拉伸或压缩量应按设计要求进行调整; 抱箍支架应紧贴风管; 直径或边长大于 2500mm 超宽、 超重等特殊风管支、 吊架应按设计要求
符合规范要求, 支吊架间距:
水平风管: ≤400mm: 3、 3.6m
>400mm: 3、 2.5m
垂直风管: 金属风管: 3.6、 4m
非金属风管: 3、 2.5m

安装
方法
直径（边长）≤400mm
>400mm
螺旋风管
薄钢板法兰
水平
≤4m
≤3m
支架5m
吊架3.57m
≤3m
垂直
金属风管≤4m
非金属风管≤3m
5
复合材料风管连接处接缝应牢靠, 无孔洞和开裂; 插接连接口应匹配、 无松动, 端口缝隙不应大于 5mm; 采使用方法兰连接时, 应有防松动方法
连接处接缝应牢靠, 无孔洞和开裂; 插接连接口应匹配、 无松动, 符合规范要求

6
非金属风管连接法兰端面应平行、 严密, 法兰螺栓两侧应加镀锌垫圈; 硬聚氯乙烯风管直段连续长度大于 20m, 应按设计要求增设伸缩节; 支管重量不得由干管来承受, 必需自行设置支、 吊架
连接法兰端面平行、 严密, 符合规范要求

云南省建设厅印制
风管系统安装工程检验批质量验收统计
GB50243-（Ⅲ） YN080103□□
YN080203□□ YN080303□□
工程名称

检验部位

施工单位

项目经理

监理
(建设)
单位
验收
意见
实施企业标准名称及编号

施工质量验收规范要求
施工单位检验统计
通常项目
7
风阀位置便于操作及检修, 操作装置应灵活、 可靠, 阀板关闭应严密。防火阀直径或长边尺寸大于等于 630mm 时, 宜设独立支、 吊架。排烟阀(排烟口)及手控装置位置应符合设计要求。预埋套管不得有死弯及瘪陷。除尘系统吸入管段调整阀, 宜安装在垂直管段上
操作装置应灵活、 可靠, 阀板关闭应严密, 符合规范要求

8
风帽安装必需牢靠, 连接风管与屋面或墙面交接处不应渗水
风帽安装牢靠, 交接处不渗水

9
排、 吸风罩安装位置应正确, 排列整齐, 牢靠可靠
排、 吸风罩安装位置正确, 排列整齐, 牢靠可靠

10
风口与风管连接应严密、 牢靠, 与装饰面相紧贴; 表面平整、 不变形, 调整灵活、 可靠。条形风口安装, 接缝处应衔接自然, 无显著缝隙。同一厅室、 房间内相同风口安装高度应一致
风口与风管连接应严密、 牢靠, 与装饰面相紧贴; 表面平整、 不变形, 调整灵活、 可靠; 风口安装高度一致, 符合规范要求

风口安装许可偏差（mm）
位置和标高
（明装无吊顶风口）
≤10

水平度
≤3/1000
2
1
2
2.5

垂直度
≤2/1000
1.5
1
1

主控项目: 全部合格; 通常项目: 符合要求;共抽查**点, 合格**点, 合格率为**%
施工
单位
检验
结果
检验评定合格
优良（优良等级评定工程）

施工班组长:
专业施工员:
专职质检员:
年 月 日
监理
（建设）单位
验收
结论
同意验收
优良（优良等级评定工程）

专业监理工程师:
（建设单位项目专业技术责任人）:
年 月 日
云南省建设厅印制
