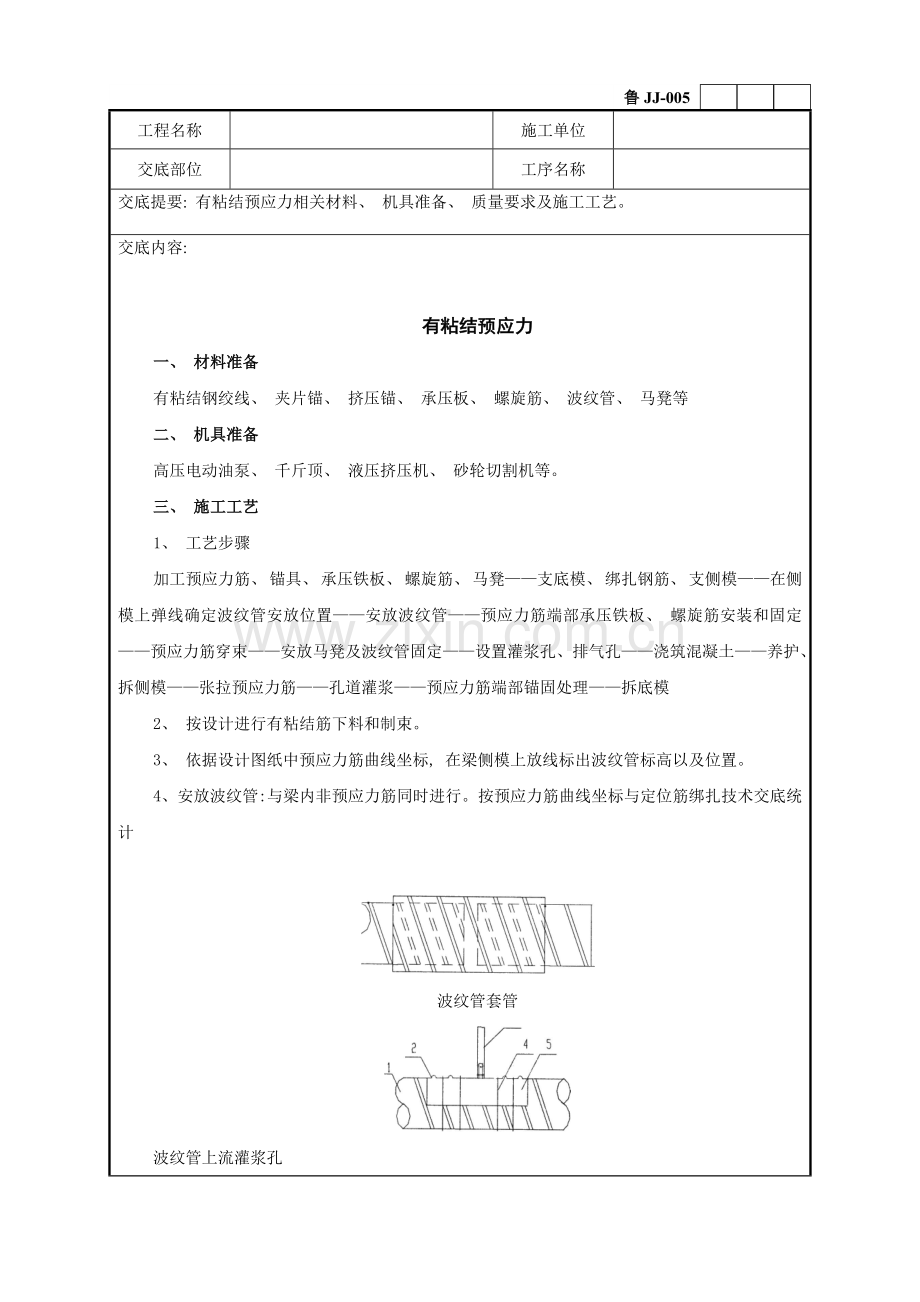

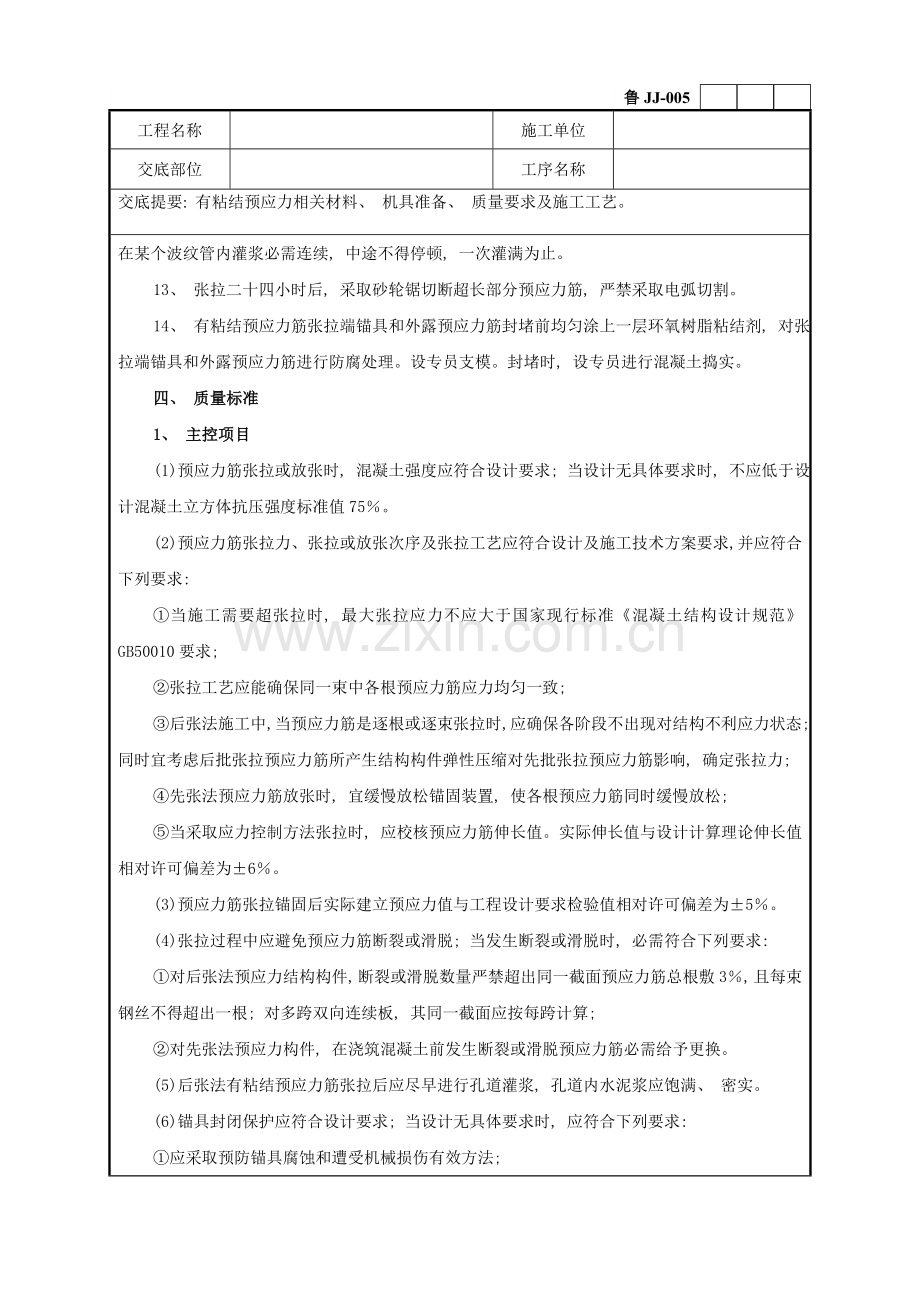

鲁JJ-005工程名称施工单位交底部位工序名称交底提要: 有粘结预应力相关材料、 机具准备、 质量要求及施工工艺。交底内容: 有粘结预应力一、 材料准备有粘结钢绞线、 夹片锚、 挤压锚、 承压板、 螺旋筋、 波纹管、 马凳等二、 机具准备高压电动油泵、 千斤顶、 液压挤压机、 砂轮切割机等。三、 施工工艺1、 工艺步骤加工预应力筋、 锚具、 承压铁板、 螺旋筋、 马凳支底模、 绑扎钢筋、 支侧模在侧模上弹线确定波纹管安放位置安放波纹管预应力筋端部承压铁板、 螺旋筋安装和固定预应力筋穿束安放马凳及波纹管固定设置灌浆孔、 排气孔浇筑混凝土养护、 拆侧模张拉预应力筋孔道灌浆预应力筋端部锚固处理拆底模2、 按设计进行有粘结筋下料和制束。3、 依据设计图纸中预应力筋曲线坐标, 在梁侧模上放线标出波纹管标高以及位置。4、 安放波纹管: 与梁内非预应力筋同时进行。按预应力筋曲线坐标与定位筋绑扎技术交底统计波纹管套管波纹管上流灌浆孔波纹管安装定位后, 应检验其固定是否牢靠, 接头是否完好, 管壁是否破损, 如有破损应立刻用胶带修补。5、 连接波纹管: 波纹管每根5米, 接头用大一号波纹管连接, 接头套管长300400毫米, 两边各旋入150毫米, 接头外用防水胶带密封。6、 安装承压板和螺旋筋: 波纹管安放完成后, 在张拉端和锚固端同时安放承压板和螺旋筋, 安放高度按图纸要求控制。7、 穿束: 钢绞线前套一个子弹头形壳帽, 穿束时用人工把已制好有粘结钢绞线束平顺地穿入波纹管内, 并检验穿出钢绞线数量是否与穿入钢绞线数量相一致。8、 波纹管矢高定位及灌浆孔及排气孔设置。9、 经过隐蔽验收后, 方可进行混凝土浇筑。10、 采取“数层浇筑, 顺向张拉”法, 本层预应力筋张拉需在混凝土强度达成设计强度100时, 且需上层混凝土强度达成C15以上, 张拉前严禁拆除底模与支撑。11、 张拉采取“应力控制, 伸长校核”法, 每束预应力筋在张拉以前先计算1, 锚具2, 夹片3, 螺旋筋4, 波纹管5, 钢绞线6, 锚垫板理论伸长值和控制压力表读数作为施工张拉依据, 每一束预应力筋张拉时, 都要做具体统计。12、 有粘结预应力筋张拉完成后, 待12小时以后才能灌浆, 尽可能在48小时之内完成灌浆。在某个波纹管内灌浆必需连续, 中途不得停顿, 一次灌满为止。13、 张拉二十四小时后, 采取砂轮锯切断超长部分预应力筋, 严禁采取电弧切割。14、 有粘结预应力筋张拉端锚具和外露预应力筋封堵前均匀涂上一层环氧树脂粘结剂, 对张拉端锚具和外露预应力筋进行防腐处理。设专员支模。封堵时, 设专员进行混凝土捣实。四、 质量标准1、 主控项目(1)预应力筋张拉或放张时, 混凝土强度应符合设计要求; 当设计无具体要求时, 不应低于设计混凝土立方体抗压强度标准值75。(2)预应力筋张拉力、 张拉或放张次序及张拉工艺应符合设计及施工技术方案要求, 并应符合下列要求: 当施工需要超张拉时, 最大张拉应力不应大于国家现行标准混凝土结构设计规范GB50010要求; 张拉工艺应能确保同一束中各根预应力筋应力均匀一致; 后张法施工中, 当预应力筋是逐根或逐束张拉时, 应确保各阶段不出现对结构不利应力状态; 同时宜考虑后批张拉预应力筋所产生结构构件弹性压缩对先批张拉预应力筋影响, 确定张拉力; 先张法预应力筋放张时, 宜缓慢放松锚固装置, 使各根预应力筋同时缓慢放松; 当采取应力控制方法张拉时, 应校核预应力筋伸长值。实际伸长值与设计计算理论伸长值相对许可偏差为6。(3)预应力筋张拉锚固后实际建立预应力值与工程设计要求检验值相对许可偏差为5。(4)张拉过程中应避免预应力筋断裂或滑脱; 当发生断裂或滑脱时, 必需符合下列要求: 对后张法预应力结构构件, 断裂或滑脱数量严禁超出同一截面预应力筋总根敷3, 且每束钢丝不得超出一根; 对多跨双向连续板, 其同一截面应按每跨计算; 对先张法预应力构件, 在浇筑混凝土前发生断裂或滑脱预应力筋必需给予更换。(5)后张法有粘结预应力筋张拉后应尽早进行孔道灌浆, 孔道内水泥浆应饱满、 密实。(6)锚具封闭保护应符合设计要求; 当设计无具体要求时, 应符合下列要求: 应采取预防锚具腐蚀和遭受机械损伤有效方法; 凸出式锚固端锚具保护层厚度不应小于50mm; 外露预应力筋保护层厚度: 处于正常环境时, 不应小于20mm; 处于易受腐蚀环境时, 不应小于50mm。2、 通常项目(1)锚固阶段张拉端预应力筋内缩量应符合设计要求; 当设计无具体要求时, 应符合表a要求。表a锚具类别内缩量限值(m)支承式锚具(镦头锚具等)螺帽缝隙1每块后加垫板缝隙1锥塞式锚具5夹片式锚具有顶压5无顶压68(2)先张法预应力筋张拉后与设计位置偏差不得大于5m, 且不得大于构件截面短边边长4。(3)后张法预应力筋锚固后外露部分宜采取机械方法切割, 其外露长度不宜小于预应力筋直径1.5倍, 且不宜小于30mm。(4)灌浆用水泥浆水灰比不应大于0.45, 搅拌后3h泌水率不宜大于2, 且不应大于3泌水应能在24h内全部重新被水泥浆吸收。(5)灌浆用水泥浆抗压强度不应小于30Nmm2。五、 成品保护1、 在施工中, 严禁振捣棒触及波纹管灌浆孔和排气孔。2、 钢绞线下料时采取砂轮切割机, 严禁使用电焊和气焊。3、 钢绞线顺直无旁弯, 切口无松散, 如遇死弯必需切掉。4、 堆放场地应平整、 坚实, 垫块要上下一致。5、 构件起吊时不得发生扭曲和损坏。六、 安全方法1、 全部上岗操作人员必需经过安全教育, 遵照机电规程持证上岗操作。2、 张拉时场地应铺设水平和垂直通道, 以确保人员上下通行安全。3、 正在张拉钢绞线两端严禁站人, 严防钢绞线或锚具弹出伤人。项目（专业）技术责任人交底人接收交底人
