供配电技术授课计划表模板.doc

讲课计划表

--- 第 1 学期

课程名称 供配电技术
专业名称 电气自动化技术
讲课班级
任课老师
教学系部（盖章）
教 研 室 电气工程教研室

年 7 月

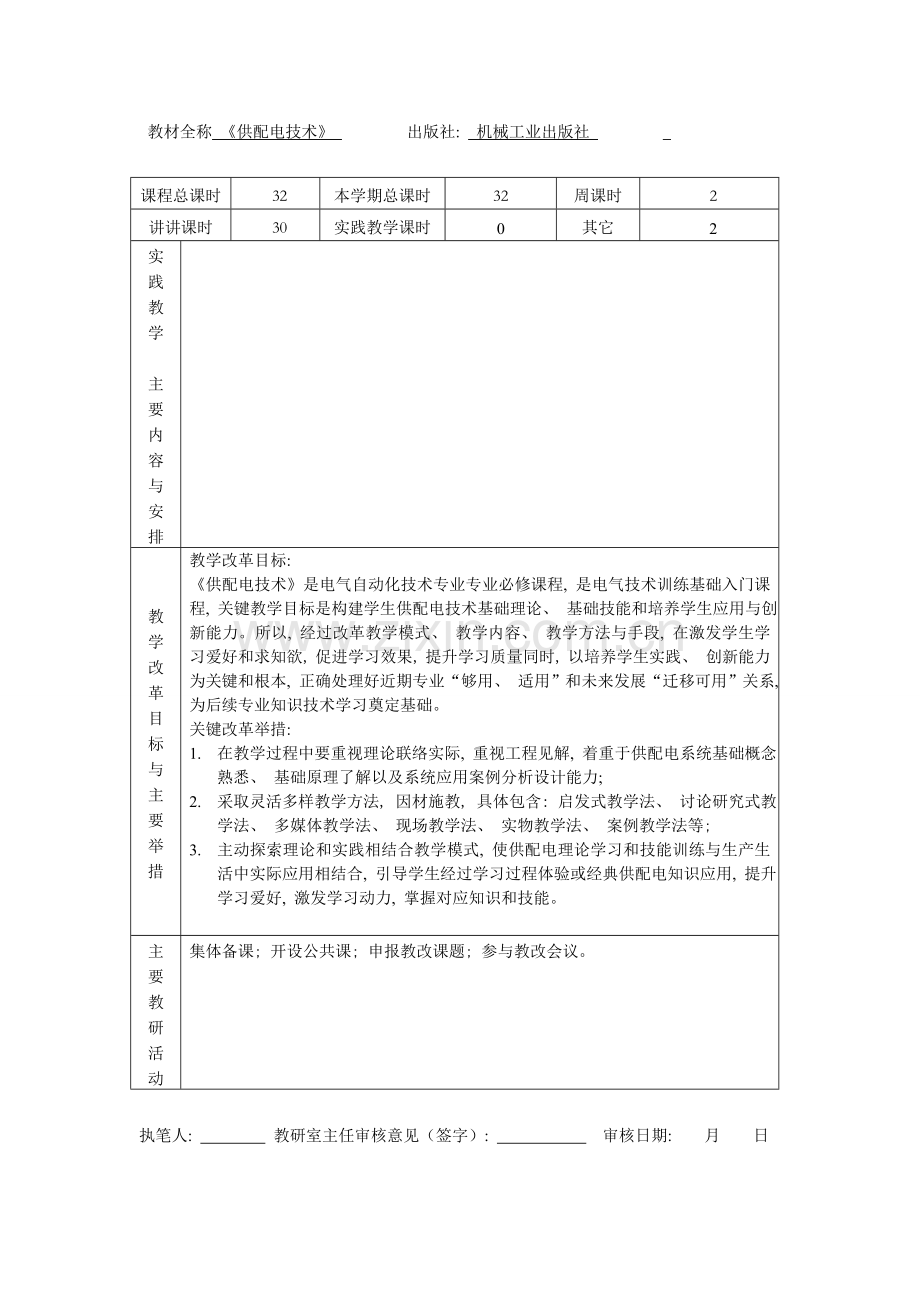

教材全称 《供配电技术》 出版社: 机械工业出版社

课程总课时
32
本学期总课时
32
周课时
2
讲讲课时
30
实践教学课时
0
其它
2
实
践
教
学

主
要
内
容
与
安
排

教
学
改
革
目
标
与
主
要
举
措
教学改革目标:
《供配电技术》是电气自动化技术专业专业必修课程, 是电气技术训练基础入门课程, 关键教学目标是构建学生供配电技术基础理论、 基础技能和培养学生应用与创新能力。所以, 经过改革教学模式、 教学内容、 教学方法与手段, 在激发学生学习爱好和求知欲, 促进学习效果, 提升学习质量同时, 以培养学生实践、 创新能力为关键和根本, 正确处理好近期专业“够用、 适用”和未来发展“迁移可用”关系, 为后续专业知识技术学习奠定基础。
关键改革举措:
1. 在教学过程中要重视理论联络实际, 重视工程见解, 着重于供配电系统基础概念熟悉、 基础原理了解以及系统应用案例分析设计能力;
2. 采取灵活多样教学方法, 因材施教, 具体包含: 启发式教学法、 讨论研究式教学法、 多媒体教学法、 现场教学法、 实物教学法、 案例教学法等;
3. 主动探索理论和实践相结合教学模式, 使供配电理论学习和技能训练与生产生活中实际应用相结合, 引导学生经过学习过程体验或经典供配电知识应用, 提升学习爱好, 激发学习动力, 掌握对应知识和技能。

主
要
教
研
活
动
集体备课; 开设公共课; 申报教改课题; 参与教改会议。

执笔人: 教研室主任审核意见（签字）: 审核日期: 月 日

教学内容和进度计划
周次
课次
课题名称
关键内容
课时
备注
1
1
1.1 供配电系统基础知识
1.2 电力系统电压
1.3 电力系统中心点运行方法
1.了解电力系统组成, 了解电力系统运行特点和对电力系统基础要求;
2.掌握电网额定电压等级, 掌握电网额定电压与电器设备额定电压之间应该相互配合关系;
3.掌握电力系统电压与电能质量;
4. 掌握电力系统电源中性点运行方法。
2

2
2
2.1 电力负荷和负荷曲线
2.2 计算负荷确定
1.了解负荷计算内容和目;
2.了解负荷曲线概念, 了解年最大负荷利用小时数意义, 了解需用系数和利用系数概念;
3.了解计算负荷定义,了解确定设备容量方法, 掌握确定计算负荷需用系数法, 了解二项式法与估算法, 了解单相负荷计算;
2

3
3
2.3 变电所总计算负荷确定
2.4 尖峰电流计算
1.了解工厂供电系统功率损耗基础概念, 熟悉工厂计算负荷计算方法;
2.掌握工厂无功功率赔偿;
3.了解计算尖峰电流概念及其计算方法。
2

4
4
3.1 概述
3.2 无限大容量电力系统及其三相短路分析

1.掌握电力系统短路类型、 发生原因及危害;
2.熟悉无限大容量电力系统发生三相短路时物理过程;
3.掌握短路相关物理量。

2

5
5
3.3 短路电流计算
3.4 短路电流效应
1.了解标幺制概念, 掌握电气元件阻抗标幺值计算方法;
2.掌握利用标幺值计算短路电流方法, 了解短路电流短路功率法计算方法;
3.熟悉短路电流热效应和电动力效应概念。

2

6
6
4.1 概述
4.2 电弧产生及其灭弧方法
4.3 电力变压器

1.了解供配电系统电气设备定义、 分类;
2.掌握电弧形成、 熄灭原理, 了解灭弧基础方法;
3.了解电力变压器分类及其特点, 掌握电力变压器常见联结组别特点, 熟悉电力变压器铭牌关键技术参数含义, 了解电力变压器并联运行条件。
2

7
7
4.4 互感器
4.5 熔断器

1.掌握电流互感器与电压互感器结构、 原理、 接线、 分类以及使用注意事项;
2.掌握熔断器工作原理, 了解高、 低压熔断器类型、 结构及其特点。
2

8
8
4.6 高压开关设备
4.7 低压开关设备
4.8 避雷器
4.9 成套配电装置

1.了解高/低压断路器、 隔离开关、 负荷开关结构和关键类型, 2.掌握高/低压断路器、 负荷开关、 隔离开关功效以及三者差异;
3.了解避雷器分类、 结构和原理;
4.了解成套配电装置概念。
2

9
9
5.1 电力线路接线方法
5.2 变电所主接线方案
1.掌握电力线路多个常见接线方法;
2.掌握变配电所电气主接线基础要求, 常见电气主接线类型及其特点;
3.了解高压配电所、 车间变电所主接线方案。
2

10
10
6.1 电气设备选择及检验通常标准
6.2 电力变压器选择
6.5 电力线路界面选择及校验
1.掌握电气设备选择和校验基础标准;
2.熟悉变电所变压器台数和容量选择基础标准和计算方法;
3.了解电力线路截面选择及校验条件。
2

11
11
7.1 继电保护装置概念
7.2 高压配电网继电保护
1.掌握继电保护任务和基础要求, 熟悉继电保护装置组成及常见保护继电器;
2.掌握保护装置常见接线方法, 熟悉带时限过流保护、 电流速断保护以及中性点不接地单相接地保护装置组成、 动作原理及接线。
2

12
12
8.1 二次回路概述
8.2 操作电源
8.3 高压变压器控制回路
1.熟悉二次回路相关概念, 了解操作电源分类及其特点;
2.掌握手动操作高压断路器控制回路控制原理;
3.了解中央信号回路、 二次回路安装接线、 测量与绝缘监测监视回路、 自动重合闸装置、 备用电源自动投入装置以及变电站综合自动化功效、 特点及应用。
2

13
13
9.1 过电压、 防雷及其设计
9.2 电气装置接地
9.3静电及其保护
9.4 电气安全与触电保护
1.了解过电压概念及分类;
2.了解雷电形成和危害;
3.了解接地、 接零、 接地电阻、 接触电压和跨步电压概念, 掌握保护接地与保护接零工作原理、 适用范围和作用。
2

14
14
10.1 概述
10.2 常见照明光源和灯具
10.3 照明供电系统
1.了解照明技术相关知识;
2.了解常见照明光源;
3.了解照明系统网络。
2

15
15
11.4 电力节能
1.了解节省用电意义和节省用电通常路径, 了解功率因数对供电系统影响和改善功率因数方法;
2. 了解并联电容器赔偿方法。
2

16
16
复习

2

17

18

19

期末考试
全方面复习, 扎实巩固, 客观评价教与学情况。

20

学期结束工作
学生成绩评定, 教学总结
