沥青动力粘度作业指导书.doc

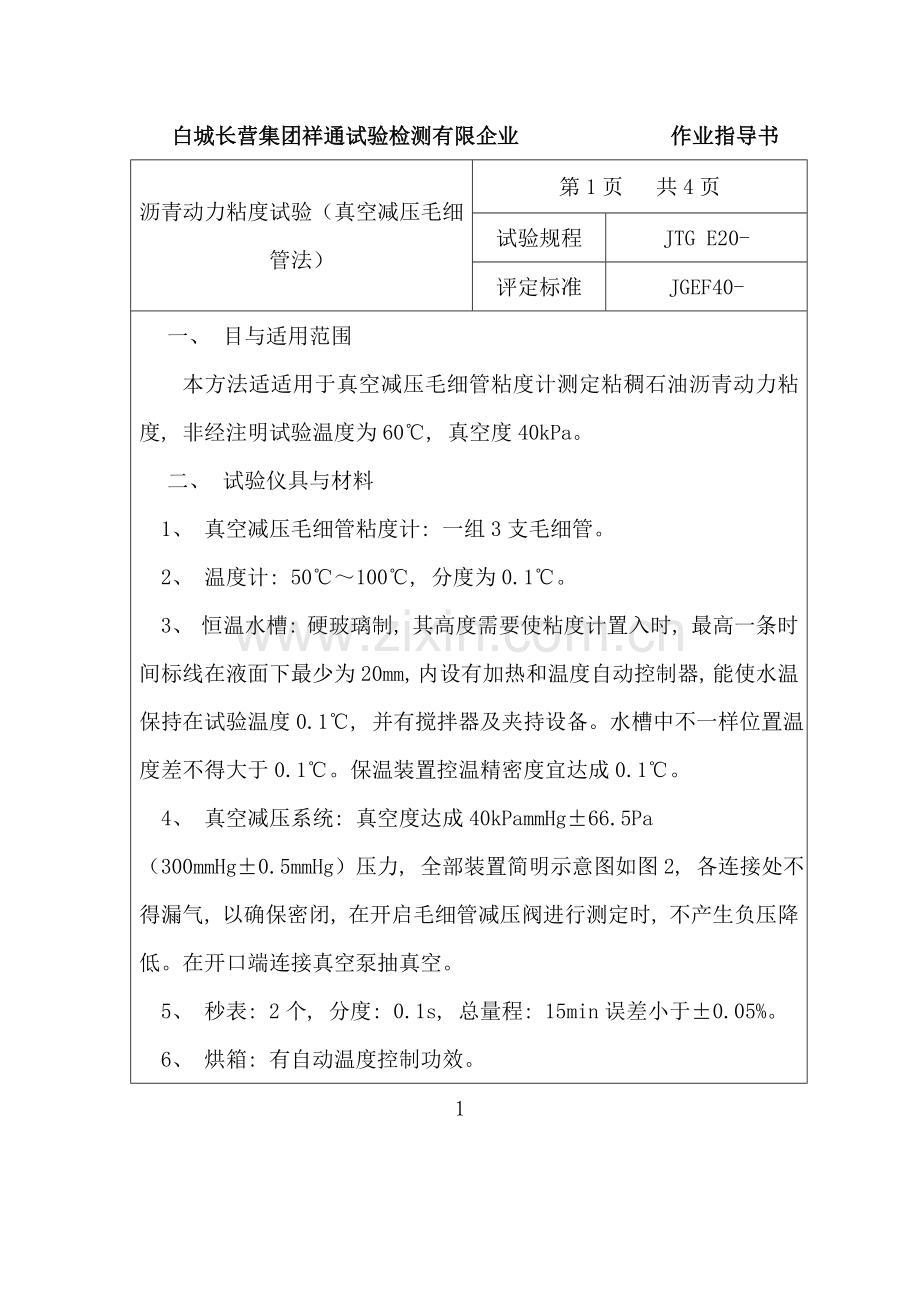

白城长营集团祥通试验检测有限企业 作业指导书
沥青动力粘度试验（真空减压毛细管法）
第1页 共4页
试验规程
JTG E20-
评定标准
JGEF40-
一、 目与适用范围
本方法适适用于真空减压毛细管粘度计测定粘稠石油沥青动力粘度, 非经注明试验温度为60℃, 真空度40kPa。
二、 试验仪具与材料
1、 真空减压毛细管粘度计: 一组3支毛细管。
2、 温度计: 50℃～100℃, 分度为0.1℃。
3、 恒温水槽: 硬玻璃制, 其高度需要使粘度计置入时, 最高一条时间标线在液面下最少为20mm, 内设有加热和温度自动控制器, 能使水温保持在试验温度0.1℃, 并有搅拌器及夹持设备。水槽中不一样位置温度差不得大于0.1℃。保温装置控温精密度宜达成0.1℃。
4、 真空减压系统: 真空度达成40kPammHg±66.5Pa
（300mmHg±0.5mmHg）压力, 全部装置简明示意图如图2, 各连接处不得漏气, 以确保密闭, 在开启毛细管减压阀进行测定时, 不产生负压降低。在开口端连接真空泵抽真空。
5、 秒表: 2个, 分度: 0.1s, 总量程: 15min误差小于±0.05%。
6、 烘箱: 有自动温度控制功效。
1

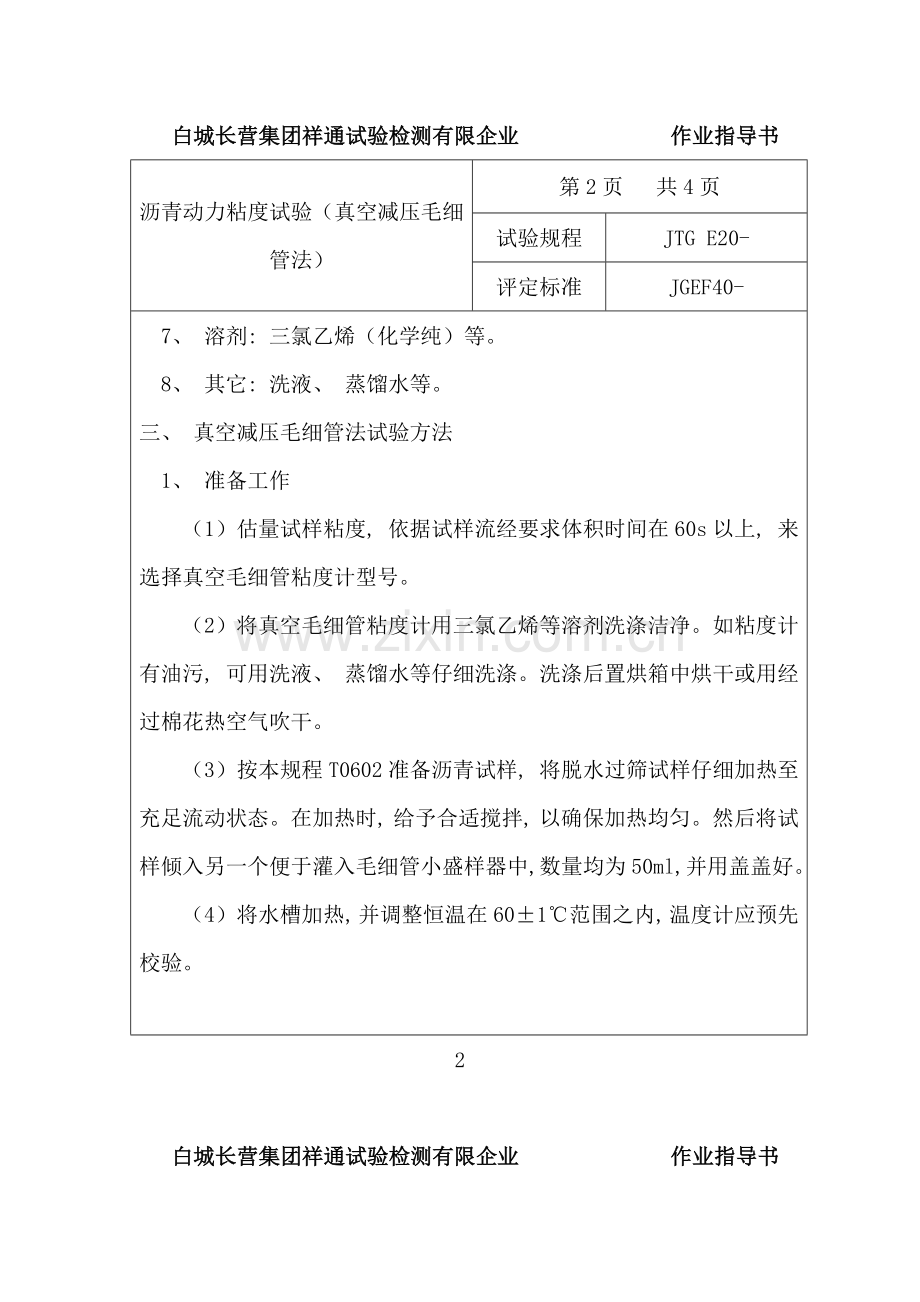

白城长营集团祥通试验检测有限企业 作业指导书
沥青动力粘度试验（真空减压毛细管法）
第2页 共4页
试验规程
JTG E20-
评定标准
JGEF40-
7、 溶剂: 三氯乙烯（化学纯）等。
8、 其它: 洗液、 蒸馏水等。
三、 真空减压毛细管法试验方法
1、 准备工作
（1）估量试样粘度, 依据试样流经要求体积时间在60s以上, 来选择真空毛细管粘度计型号。
（2）将真空毛细管粘度计用三氯乙烯等溶剂洗涤洁净。如粘度计有油污, 可用洗液、 蒸馏水等仔细洗涤。洗涤后置烘箱中烘干或用经过棉花热空气吹干。
（3）按本规程T0602准备沥青试样, 将脱水过筛试样仔细加热至充足流动状态。在加热时, 给予合适搅拌, 以确保加热均匀。然后将试样倾入另一个便于灌入毛细管小盛样器中, 数量均为50ml, 并用盖盖好。
（4）将水槽加热, 并调整恒温在60±1℃范围之内, 温度计应预先校验。

2

白城长营集团祥通试验检测有限企业 作业指导书
沥青动力粘度试验（真空减压毛细管法）
第3页 共4页
试验规程
JTG E20-
评定标准
JGEF40-
（5）将选择真空毛细管粘度计和试样置烘箱（135±5℃）中加热30min。
2、 试验步骤
（1）将加热粘度计置一个容器中, 然后将热沥青试样自装料管A注入毛细管粘度计, 试样应不致粘在管壁上, 并使试样液面在E标线处±2mm之内。
（2）将装好试样毛细管粘度计放回电烘箱(135±5.5℃;)中,保温10 min±2min,以使管中试样所产生气泡逸出。
（3）从烘箱中取出3只毛细管粘度计,在室温条件下冷却2min后,安装在保持试验温度恒温水槽中,其位置应使I标线在水槽液面以下最少为20mm.。自烘箱中取出粘度计, 至装好放入恒温水槽操作时间应控制在5mm之内。
6）将真空系统与粘度计连接, 开动真空泵或抽气泵, 使真空度达成40±66.5Pa(300mmHg±0.5mmHg)。
（7）粘度计在恒温水槽中保持30min后, 打开连接减压系统阀门, 当试样吸到第一标线时同时开动两个秒表, 测定经过连续一对标线
3

白城长营集团祥通试验检测有限企业 作业指导书
沥青动力粘度试验（真空减压毛细管法）
第4页 共4页
试验规程
JTG E20-
评定标准
JGEF40-
间隔时间, 正确至0.1s, 统计第一个超出60s标线符号及间隔时间。
（8）按此方法对另两支粘度计作平行试验。
四、 计算
沥青试样动力粘度按式①计算
h=K×t ①
式中:
h--沥青试样在测定温度下动力粘度（Pa*s）
K--选择第一对超出60s一对标线间粘度计常数（Pa*s/s）
t--经过第一对超出60s标线时间间隔（s）
五、 汇报
一次试验3支粘度计平行试验结果误差应小于平均值7%, 不然, 应重新试验。符合此要求时, 取3支粘度计测定结果平均值作为沥青动力粘度计测定值。
反复性试验许可差为平均值7%; 再现性试验许可差为平均值10%。

4
