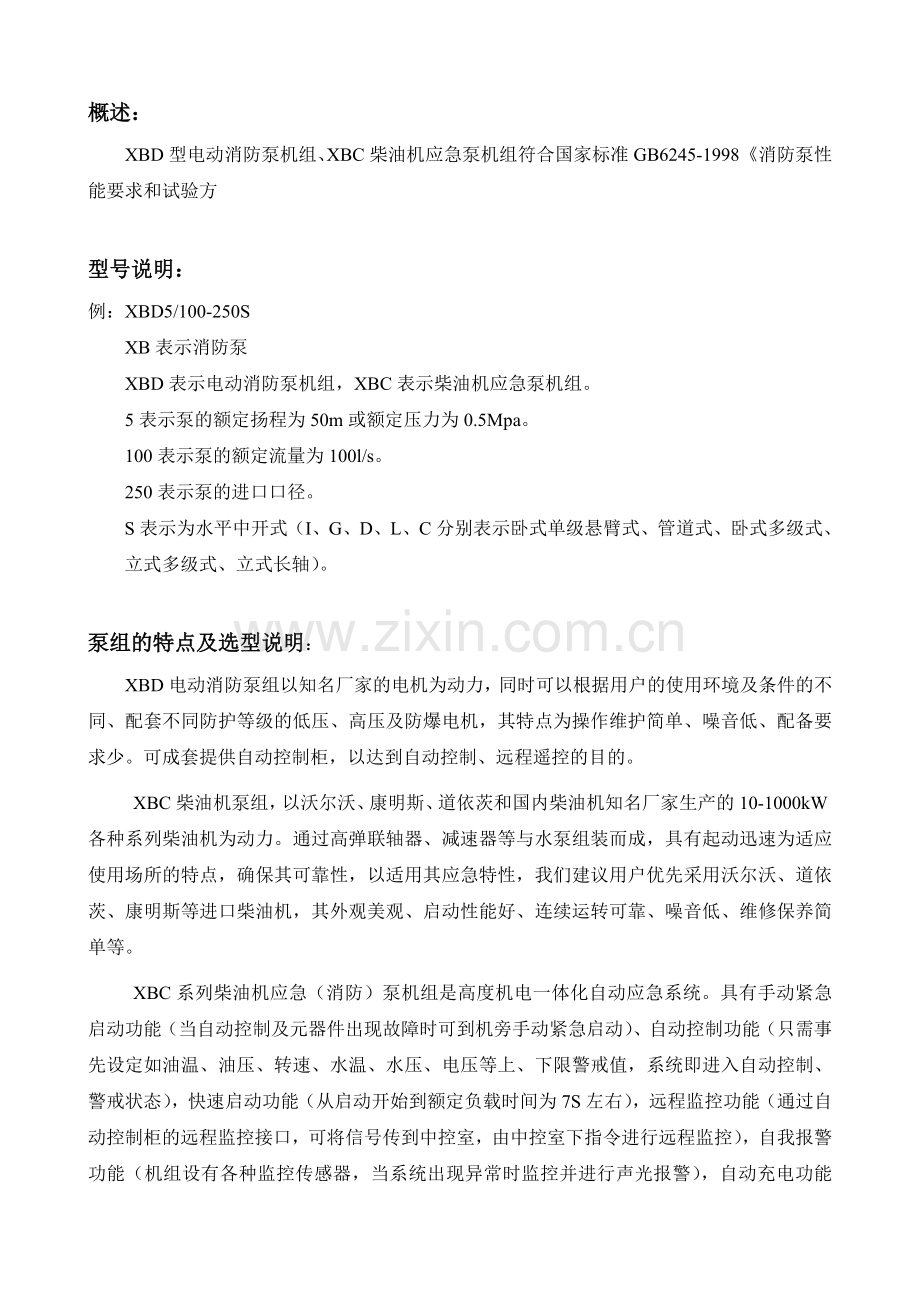

概述：
XBD型电动消防泵机组、XBC柴油机应急泵机组符合国家标准GB6245-1998《消防泵性能要求和试验方

型号说明：
例：XBD5/100-250S
XB表示消防泵
XBD表示电动消防泵机组，XBC表示柴油机应急泵机组。
5表示泵的额定扬程为50m或额定压力为0.5Mpa。
100表示泵的额定流量为100l/s。
250表示泵的进口口径。
S表示为水平中开式（I、G、D、L、C分别表示卧式单级悬臂式、管道式、卧式多级式、立式多级式、立式长轴）。

泵组的特点及选型说明：
XBD电动消防泵组以知名厂家的电机为动力，同时可以根据用户的使用环境及条件的不同、配套不同防护等级的低压、高压及防爆电机，其特点为操作维护简单、噪音低、配备要求少。可成套提供自动控制柜，以达到自动控制、远程遥控的目的。
XBC柴油机泵组，以沃尔沃、康明斯、道依茨和国内柴油机知名厂家生产的10-1000kW各种系列柴油机为动力。通过高弹联轴器、减速器等与水泵组装而成，具有起动迅速为适应使用场所的特点，确保其可靠性，以适用其应急特性，我们建议用户优先采用沃尔沃、道依茨、康明斯等进口柴油机，其外观美观、启动性能好、连续运转可靠、噪音低、维修保养简单等。
XBC系列柴油机应急（消防）泵机组是高度机电一体化自动应急系统。具有手动紧急启动功能（当自动控制及元器件出现故障时可到机旁手动紧急启动）、自动控制功能（只需事先设定如油温、油压、转速、水温、水压、电压等上、下限警戒值，系统即进入自动控制、警戒状态），快速启动功能（从启动开始到额定负载时间为7S左右），远程监控功能（通过自动控制柜的远程监控接口，可将信号传到中控室，由中控室下指令进行远程监控），自我报警功能（机组设有各种监控传感器，当系统出现异常时监控并进行声光报警），自动充电功能（停机时由市电对蓄电池组进行浮充，开机后由柴油机发电机对蓄电池组进行自我补充），完备的显示功能（所有的报警指示等均可通过指示灯、数字表进行显示，查看直观）。
应急柴油机自动控制部分内部自建机组专家系统。专家系统将与外部事件连接并结合语音导航及动画技术，实现了机组硬件故障自动提示、记录并以图像(8/10寸TFT液晶显示)、文字及语音三者结合的方式提示用户具体故障点及指导用户如何排除故障。通过对专家系统的合理设置，还可以用于自动提示用户及时、有效的进行机组维护,确保其始终处于最佳待机状态。
最新一代智能控制系统还可配备GPRS无线通讯接口。如将GPRS无线通讯接口与内部电子秘书代码段连接可达到远程无线适时查询、汇报及操作要求，实现通过无线网络远程监控机组功能。（可将机组运行及异常状态在第一时间汇报给相关人员，特别适合对适时性要求较高的场合）。该功能在订货时需特别提出。订货时敬请用户明确上述特点。

XBD型电动消防泵组性能参数表

机组型号
流量
扬程
转速
泵效率
轴功率
配套电机
叶轮直径
泵口径
重量
配套泵型号
Q
H
n
η
Pa
进口
出口
m3/h
l/s
m
r/min
%
kw
mm
mm
mm
Kg
XBD5/14-I
50.4
14
50
2900
69
9.9
Y160M2-2/15KW
197
80
50
225
KB80-50-200
XBD5/14-G
50.4
14
50
2900
67
10.2
Y160M2-2B5/15KW
197
80
80
177
ISG80-200
XBD5/14-L
50.4
14
60
1450
70
11.8
Y160L-4B5/15KW
255
80
65
784
80DL-20×3
XBD8/14-I
50.4
14
80
2900
63
17.4
Y180M-2/22KW
243
80
50
346
KB80-50-250
XBD8/14-G
50.4
14
80
2900
59
18.6
Y180M-2B5/22KW
243
80
80
245
ISG80-250
XBD8/14-L
50.4
14
80
1450
70
15.7
Y180L-4B5/22KW
255
80
65
951
80DL-20×4
XBD12.5/14-80I
50.4
14
125
2950
54
31.8
Y200L2-2/37KW
307
80
50
369
KB80-50-315
XBD12.5/14-G
50.4
14
125
2950
54
31.8
Y200L2-2B5/37KW
307
80
80
360
ISG80-315
XBD12.5/14-L
50.4
14
120
1450
70
23.5
Y200L-4B5/30KW
255
80
65
1205
80DL-20×6
XBD3.2/28-I
100.8
28
32
2900
78
11.3
Y160M2-2/15KW
165
100
80
265
KB100-80-160
XBD3.2/28-G
100.8
28
32
2900
76
11.6
Y160M2-2B5/15KW
165
100
100
195
ISG100-160
XBD3.2/28-L
100.8
28
40
1450
72
15.3
Y180M-4B5/18.5KW
267
100
80
944
100DL-20×2
XBD5/28-G
100.8
28
50
2900
74
18.5
Y180M-2B5/22KW
198
100
100
216
ISG100-200
XBD5/28-L
100.8
28
60
1450
72
22.9
Y200L-4B5/30KW
267
100
80
1160
100DL-20×3
XBD5/28-I
100.8
28
50
1450
65
21.1
Y200L-4/30KW
387
125
100
516
KB125-100-400
XBD8/28-I
100.8
28
80
2950
72
30.5
Y200L2-2/37KW
248
100
65
355
KB100-65-250
XBD8/28-G
100.8
28
80
2950
69
31.8
Y200L2-2B5/37KW
248
100
100
332
ISG100-250
XBD8/28-L
100.8
28
80
1450
72
30.5
Y225S-4B5/37KW
267
100
80
1300
100DL-20×4
XBD8.6/28-D
100.8
28
86
2950
77.5
30.5
Y200L2-2/37KW
156
125
125
715
125D25×4
XBD12.5/28-I
100.8
28
125
2950
66
52.0
Y280S-2/75KW
307
100
65
819
KB100-65-315
XBD12.5/28-G
100.8
28
125
2950
66
52.0
Y280S-2B5/75KW
307
100
100
552
ISG100-315
XBD12/28-L
100.8
28
120
1450
72
45.8
Y250M-4B5/55KW
267
100
80
1661
100DL-20×6
XBD12.9/28-D
100.8
28
129
2950
77.5
45.7
Y250M-2/55KW
156
125
125
745
125D25×6
XBD5.2/45-S
162
45
52
2950
81
28.3
Y200L2-2/37KW
206
150
100
529
NPS150-210
XBD5/45-I
162
45
50
2950
81
27.2
Y200L2-2/37KW
210
125
100
451
KB125-100-200
XBD5/45-G
162
45
50
2950
77
28.6
Y200L2-2B5/37KW
210
125
125
385
ISG125-200
XBD5/45-L
162
45
50
1450
76
29.0
Y225S-4B5/37KW
301
150
125
1130
150DL-25×2
XBD7.9/45-S
162
45
79
2950
77
45.3
Y250M-2/55KW
245
150
100
719
NPS150-240

XBD型电动消防泵组性能参数表

机组型号
流量
扬程
转速
泵效率
轴功率
配套电机
叶轮直径
泵口径
重量
配套泵型号
Q
H
n
η
Pa
进口
出口
m3/h
l/s
m
r/min
%
kw
mm
mm
mm
Kg
XBD8/45-I
162
45
80
2950
78
45.2
Y250M-2/55KW
248
125
100
719
KB125-100-250
XBD8/45-G
162
45
80
2950
75
47.1
Y250M-2B5/55KW
248
125
125
495
ISG125-250
XBD7.5/45-L
162
45
75
1450
76
43.5
Y250M-4B5/55KW
301
150
125
1390
150DL-25×3
XBD10.6/45-S
162
45
106
2950
81
57.7
Y280S-2/75KW
270
150
100
845
NPS150-270
XBD12/45-S
162
45
120
2950
77
68.8
Y280M-2/90KW
310
150
100
868
NPS150-310
XBD12.5/45-I
162
45
125
2950
75
73.5
Y280M-2/90KW
308
125
100
888
KB125-100-315
XBD12.5/45-G
162
45
125
2950
70
78.8
Y280M-2B5/90KW
308
125
125
715
ISG125-315
XBD12.5/45-L
162
45
125
1450
76
72.6
Y280M-4B5/90KW
301
150
125
1865
150DL-25×5
XBD2/56-I
201.6
56
20
1450
81
13.6
Y160L-4/15KW
257
150
125
364
KB150-125-250
XBD2/56-G
201.6
56
20
1450
79
13.9
Y160L-4B5/15KW
257
150
150
307
ISG150-250
XBD3.2/56-I
201.6
56
32
1450
79
22.2
Y200L-4/30KW
322
150
125
543
KB150-125-315
XBD3.2/56-G
201.6
56
32
1450
78
22.5
Y200L-4B5/30KW
322
150
150
415
ISG150-315
XBD5/56-I
201.6
56
50
1450
75
36.6
Y225M-4/45KW
383
150
125
679
KB150-125-400
XBD5/56-G
201.6
56
50
1450
75
36.6
Y225M-4B5/45KW
383
150
150
495
ISG150-400
XBD8/56-I
201.6
56
80
2950
75
58.6
Y280S-2/75KW
248
125
100
813
KB125-100-250
XBD12.5/56-I
201.6
56
125
2980
75
91.5
Y315S-2/110KW
308
125
100
1300
KB125-100-315
XBD4.3/78-S
280.8
78
43
2950
85
38.7
Y225M-2/45KW
210
200
150
709
NPS200-210
XBD6.4/78-S
280.8
78
64
2950
83
59.0
Y280S-2/75KW
230
200
150
893
NPS200-230
XBD9.6/78-S
280.8
78
96
2980
80
91.8
Y315M-2/132KW
282
200
125
1450
NPS200-280
XBD13.2/78-S
280.8
78
132
2980
77
131.1
Y315L1-2/160KW
313
200
125
1820
NPS200-350
XBD15/78-S
280.8
78
150
2980
68
168.7
Y355M1-2/220KW
350
200
125
2230
NPS200-390A
XBD19.3/78-S
280.8
78
193
2980
71
207.9
Y355L1-4/280KW
388
200
125
2495
NPS200-390
XBD8.1/80-D
288
80
81
1450
80
79.4
Y280M-4/90KW
360
200
200
2003
D280-43×2
XBD12.2/80-D
288
80
122
1450
80
119.6
Y315L1-4/160KW
360
200
200
2499
D280-43×3
XBD16.3/80-D
288
80
163
1450
80
159.8
Y315L2-4/200KW
360
200
200
2812
D280-43×4
XBD20.4/80-D
288
80
204
1450
80
200.0
Y355-39-4/250KW
360
200
200
3091
D280-43×5
XBD24.5/80-D
288
80
245
1450
80
240.2
Y355L1-4/280KW
360
200
200
3509
D280-43×6
XBD2/111-I
399.6
111
20
1450
82
26.5
Y225S-4/37KW
269
200
150
638
KB200-150-250

XBD型电动消防泵组性能参数表

机组型号
流量
扬程
转速
泵效率
轴功率
配套电机
叶轮直径
泵口径
重量
配套泵型号
Q
H
n
η
Pa
进口
出口
m3/h
l/s
m
r/min
%
Kw
mm
mm
mm
Kg
XBD2/111-G
399.6
111
20
1450
80
27.2
Y225S-4B5/37KW
269
200
200
483
ISG200-250
XBD3.2/111-I
399.6
111
32
1450
82
42.5
Y250M-4/55KW
329
200
150
764
KB200-150-315
XBD3.2/111-G
399.6
111
32
1450
80
43.5
Y250M-4B5/55KW
329
200
200
685
ISG200-315
XBD5/111-I
399.6
111
50
1450
81
67.2
Y280S-4/90KW
387
200
150
1035
KB200-150-400
XBD5/111-G
399.6
111
50
1450
81
67.2
Y280M-4B5/90KW
387
200
200
840
ISG200-400
XBD6/111-I
399.6
111
60
1450
81
80.6
Y315S-4/110KW
446
200
150
1469
KB200-150-450
XBD17.5/125-D
450
125
175
1480
75
285.9
Y4001-4/355KW
430
250
250
5500
D450-60×3
XBD23.4/125-D
450
125
234
1480
75
382.4
Y4004-4/500KW
430
250
250
6150
D450-60×4
XBD29.2/125-D
450
125
292
1450
75
477.1
Y4501-4/630KW
430
250
250
7540
D450-60×5
XBD35/125-D
450
125
350
1450
75
571.9
Y4501-4/630KW
430
250
250
7865
D450-60×6
XBD40.8/125-D
450
125
408
1450
75
666.7
Y4503-4/800KW
430
250
250
8450
D450-60×7
XBD1.4/135-S
486
135
14
1450
86
21.5
Y200L-4/30KW
245
250
200
744
NPS250-240
XBD2.4/135-S
486
135
24
1450
86
36.9
Y225M-4/45KW
285
250
200
932
NPS250-280
XBD4.3/135-S
486
135
43
1450
84
67.8
Y280M-4/90KW
365
250
200
1199
NPS250-370
XBD7.4/135-S
486
135
74
1450
82.5
118.7
Y315L1-4/160KW
460
250
200
2146
NPS250-450
XBD10.8/135-S
486
135
108
1450
80
178.7
Y355M1-4/220KW
572
250
200
3007
NPS250-590A
XBD11.8/139-S
500.4
139
118
1450
81
198.5
Y355M2-4/250KW
595
250
200
3140
NPS250-590
XBD2/167-I
601.2
167
20
1450
82
39.9
Y250M-4/55KW
255
250
200
858
KB250-200-250
XBD5/167-I
601.2
167
50
1450
79
103.6
Y315M-4/132KW
418
250
200
1807
KB250-200-400
XBD1.25/220-S
792
220
12.5
1450
84
32.1
Y225S-4/37KW
251
300
300
963
NPS300-250
XBD2/220-S
792
220
20
1450
87
49.6
Y280S-4/75KW
285
300
250
1245
NPS300-280
XBD3.4/220-S
792
220
34
1450
87
84.3
Y280M-4/90KW
348
300
250
2068
NPS300-350
XBD5.9/220-S
792
220
59
1450
86
148.0
Y315L2-4/200KW
445
300
250
2419
NPS300-440
XBD8/220-S
792
220
80
1450
80
215.7
Y355L1-4/280KW
510
300
200
3115
NPS300-550A
XBD10.3/220-S
792
220
103
1450
84
264.5
Y355L2-4/315KW
546
300
200
3247
NPS300-550
XBD14/220-S
792
220
140
1480
82
368.2
Y4006-4/500KW
665
300
200
4739
NPS300-660
XBD2.1/350-S
1260
350
21
1450
87
82.8
Y315S-4/110KW
330
350
350
1966
NPS350-290
XBD2.7/350-S
1260
350
27
1450
89
104.1
Y315M-4/132KW
340
350
300
2214
NPS350-340

XBD型电动消防泵组性能参数表

机组型号
流量
扬程
转速
泵效率
轴功率
配套电机
叶轮直径
泵口径
重量
配套泵型号
Q
H
n
η
Pa
进口
出口
m3/h
l/s
m
r/min
%
kw
mm
mm
mm
Kg
XBD4.5/350-S
1260
350
45
1450
87
177.5
Y355M1-4/220KW
406
350
300
3198
NPS350-400
XBD5.6/350-S
1260
350
56
1450
82
234.3
Y355L1-4/280KW
433
350
250
3578
NPS350-500C
XBD8/350-S
1260
350
80
1480
78
351.9
Y4002-4/400KW
503
350
250
4898
NPS350-500
XBD11/350-S
1260
350
110
1480
76
496.6
Y4505-4/560KW
609
350
200
5801
NPS350-650B
XBD13.1/350-S
1260
350
131
1450
82
548.2
Y4502-4/710KW
655
350
200
6835
NPS350-650
XBD5.9/500-S
1800
500
59
1480
86
336.3
Y4002-4/400KW
467
400
350
5122
NPS400-470
XBD1.3/560-S
2016
560
13
980
88
81.1
Y315L1-6/110KW
390
500
500
3075
NPS500-390
XBD2.2/560-S
2016
560
22
980
88
137.3
Y355M2-6/185KW
452
500
400
4066
NPS500-450
XBD3.6/560-S
2016
560
36
990
88
224.6
Y4002-6/280KW
530
500
350
6136
NPS500-530
XBD6/560-S
2016
560
60
980
87
378.6
Y4501-6/450KW
675
500
350
7472
NPS500-670
XBD8/560-S
2016
560
80
980
83
529.2
Y4504-6/630KW
757
500
300
8063
NPS500-830C
XBD10.6/560-S
2016
560
106
990
86
676.7
Y5002-6/800KW
840
500
300
9110
NPS500-830
XBD2.2/880-S
3168
880
22
990
89
213.3
Y3556-6/250KW
485
600
600
6248
NPS600-480
XBD3.3/880-S
3168
880
33
990
90
316.3
Y4005-6/400KW
550
600
500
7930
NPS600-540
XBD5/880-S
3168
880
50
980
89
484.7
Y4503-6/560KW
631
600
400
9823
NPS600-630
XBD7.5/880-S
3168
880
75
990
88
735.3
Y5003-6/900KW
765
600
500
11700
NPS600-780

性能曲线图

性能参数说明：
1． 各表中性能参数均只列出了额定工况点的流量、出口压力、效率和轴功率等，如果用户的使用工况与之相比吻合或相差不远，证明消防泵组能满足您的要求，只要您致电我们，余下来的事就是我们的了。
2． 各表中的重量及后面的外型尺寸以参考为主，用户如已选定表中型号，请尽快与我们联系，我们将提供更详尽的资料。

XBD电动消防泵安装尺寸图表
XBD**/**-I系列电动消防泵机组安装尺寸图

XBD**/**-I系列电动消防泵机组安装尺寸表
机组型号
L
H
HA
AD
L1
L2
L3
L4
B
B1
n-φd
H1
H2
A
A1
LA
5/14-I
605
160
475
265
960
120
620
/
345
300
4-φ19
275
160
100
40
1092
8/14-I
670
180
520
285
1140
900
/
360
310
295
180
125
30
1297
12.5/14-I
775
200
620
315
1150
150
850
/
415
370
340
225
60
1402
3.2/28-I
605
160
455
265
1090
790
/
350
310
275
160
100
1209
5/28-I
670
180
520
285
1130
190
750
/
360
320
295
180
100
1272
5/28-I
775
200
815
315
1370
240
870
/
540
490
4-φ25
440
280
140
110
1544
8/28-I
605
1220
215
790
/
400
350
4-φ19
355
200
125
100
1402
12.5/28-I
1000
280
651
410
1460
290
880
/
550
500
371
225
180
1661
5/45-I
775
200
595
315
1220
260
700
/
410
365
315
200
155
1402
8/45-I
930
280
710
385
1410
290
830
/
500
450
4-φ28
430
225
140
170
1619
12.5/45-I
1050
755
410
1600
185
1150
/
550
500
4-φ25
440
250
75
1819
2/56-I
650
160
776
265
1310
260
870
/
540
421
280
110
1432
3.2/56-I
775
200
795
315
1380
/
440
130
1557
5/56-I
845
225
875
345
1420
/
475
315
1611
8/56-I
1000
280
705
410
1820
320
/
730
670
640
225
210
1670
12.5/56-I
1190
315
765
460

/
800
740
760
250
1860
3.2/111-I
930
250
865
385
1540
320
/
590
550
465
305
160
165
1742
5/111-I
1050
280
925
410
1650
960
/
475
315
170
1852
6/111-I
1270
315
1080
576
1700
280
1140
570
800
750
6-φ25
540
380
200
150
2124
2/167-I
930
250
1030
385
1560
1000
/
570
520
4-φ25
515
355
150
1793
5/167-I
1340
315
1015
576
1680
300
1100
550
620
570
6-φ25
160
2125
XBD**/**-I系列电动消防泵机组安装尺寸表
机组型号
进水法兰
出水法兰
DN
D1
D
n-φd
DN
D1
D
n-φd
5/14-I
80
160
200
8-φ18
50
125
165
4-φ18
8/14-I
12.5/14-I
3.2/28-I
100
180
220
80
160
200
8-φ18
5/28-I
65
145
185
4-φ18
5/28-I
125
210
250
100
180
220
8-φ18
8/28-I
100
180
220
65
145
185
4-φ18
12.5/28-I
5/45-I
125
210
250
100
180
220
8-φ18
8/45-I
8-φ18
100
180
220
12.5/45-I
2/56-I
150
240
285
8-φ22
125
210
250
3.2/56-I
5/56-I
8/56-I
12.5/56-I
3.2/111-I
200
295
340
12-φ22
150
240
285
8-φ26
5/111-I
6/111-I
2/167-I
250
355
405
12-φ26
200
295
340
12-φ22
5/167-I

XBD**/**-S系列电动消防泵机组安装尺寸图

XBD**/**-S系列电动消防泵机组安装尺寸表
机组型号
L
H
B
C
E
LD
L5
L6
L7
h
W
W1
n-φd
HD
H1
H4
LL
5.2/45-S
775
180
305
133
110
1135
/
150
815
100
415
385
4-φ19
475
270
385
1409
7.9/45-S
930
250
349
168
140
1390
/
170
1000
120
505
475
575
285
420
1663
10.6/45-S
1000
280
368
190
1400
/
1070
560
525
640
1707
12/45-S
1050
419
1450
/
180
1120
310
445
1786
