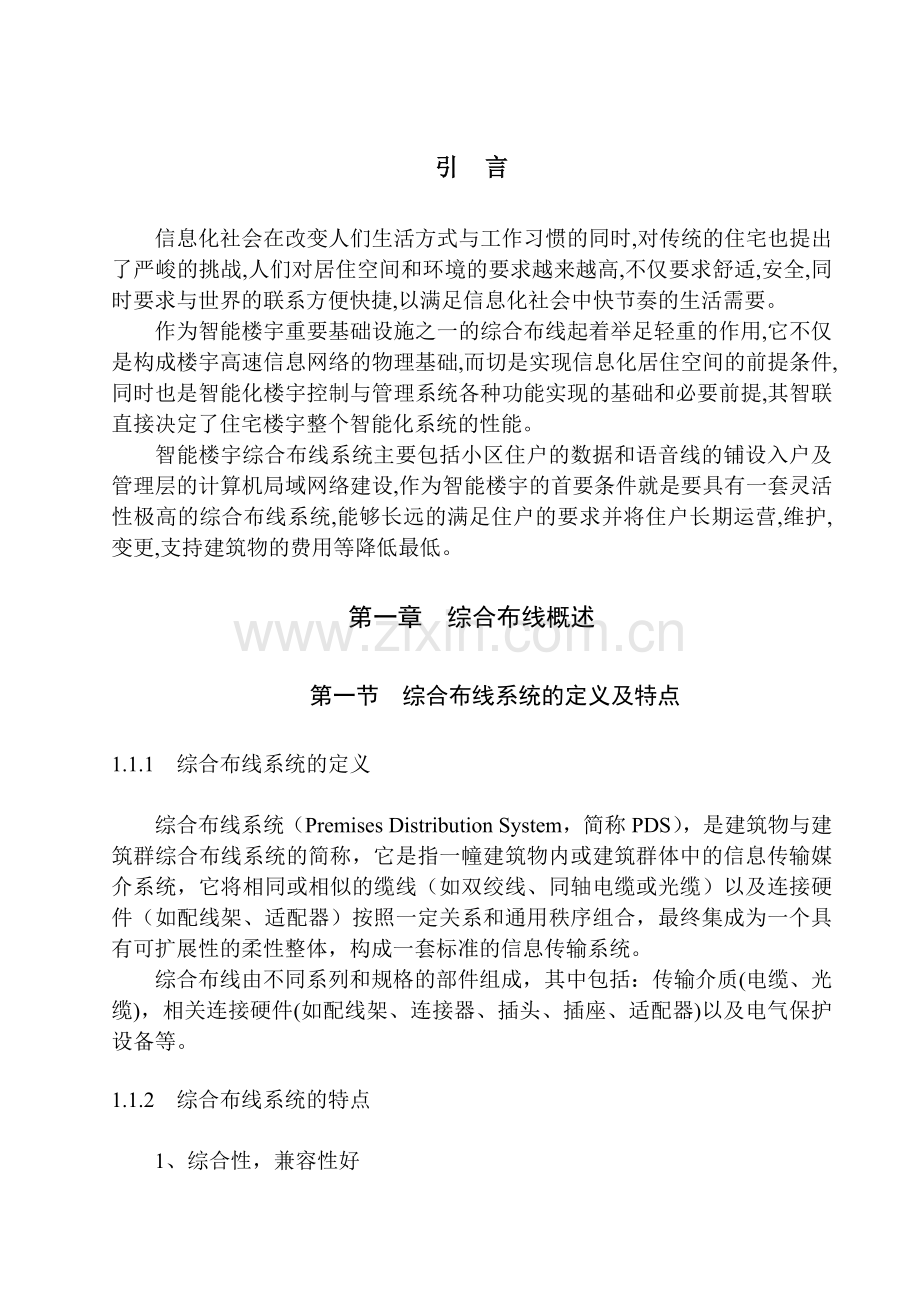

引 言信息化社会在改变人们生活方式与工作习惯的同时,对传统的住宅也提出了严峻的挑战,人们对居住空间和环境的要求越来越高,不仅要求舒适,安全,同时要求与世界的联系方便快捷,以满足信息化社会中快节奏的生活需要。作为智能楼宇重要基础设施之一的综合布线起着举足轻重的作用,它不仅是构成楼宇高速信息网络的物理基础,而切是实现信息化居住空间的前提条件,同时也是智能化楼宇控制与管理系统各种功能实现的基础和必要前提,其智联直接决定了住宅楼宇整个智能化系统的性能。智能楼宇综合布线系统主要包括小区住户的数据和语音线的铺设入户及管理层的计算机局域网络建设,作为智能楼宇的首要条件就是要具有一套灵活性极高的综合布线系统,能够长远的满足住户的要求并将住户长期运营,维护,变更,支持建筑物的费用等降低最低。第一章综合布线概述第一节综合布线系统的定义及特点1.1.1综合布线系统的定义综合布线系统（Premises Distribution System，简称PDS），是建筑物与建筑群综合布线系统的简称，它是指一幢建筑物内或建筑群体中的信息传输媒介系统，它将相同或相似的缆线（如双绞线、同轴电缆或光缆）以及连接硬件（如配线架、适配器）按照一定关系和通用秩序组合，最终集成为一个具有可扩展性的柔性整体，构成一套标准的信息传输系统。综合布线由不同系列和规格的部件组成，其中包括：传输介质(电缆、光缆)，相关连接硬件(如配线架、连接器、插头、插座、适配器)以及电气保护设备等。1.1.2综合布线系统的特点1、综合性，兼容性好2、灵活性高3、可扩充性好，便于维护管理4、技术经济合理 5、可靠性好第二节 综合布线系统的组成及类型1.2.1综合布线系统的组成综合布线系统分为六个子系统：工作区子系统，水平子系统，管理子系统，垂直干线子系统，设备间子系统及建筑群子系统。如图1-1所示。图1-1 综合布线系统图1、工作区子系统（Work Location）工作区子系统是放置应用系统终端设备的地方，它由终端设备连接到信息插座的连线（或接插线）组成。它用接插线在终端设备和信息插座之间搭接，包括信息插座、信息模块、网卡和连接所需的跳线，通常信息插座采用标准的RJ45头，按照T568B标准连接。2、水平子系统（Horizontal）水平子系统是从工作区的信息插座开始到管理间子系统的配线架，将干线子系统经楼层配线间的管理区连接并延伸到用户工作区的信息插座，一般为星型结构。水平子系统的线缆一端接在配线间的配线架上，另一端接在信息插座上。水平子系统多为4对双绞电缆。这些双绞电缆能支持大多数终端设备。在需要较高带宽应用时，水平子系统也可以采用“光纤到桌面”的方案。3、管理子系统（Administration）管理间子系统亦称为管理子系统，它由设备间中的电缆、连接器和相关支撑硬件组成。管理间为连接其他子系统提供手段，它是连接垂直干线子系统和水平干线子系统的设备。其主要设备是配线架、HUB、机柜和电源，相当于电话系统中每层配线箱或电话分线盒部分。4、干线子系统（Backbone）垂直干线子系统由导线电缆和光缆以及将此光缆连到其它地方的相关支撑硬件组成，也称为骨干子系统。它提供建筑物的干线电缆，线缆一般为大对数双绞电缆或多芯光缆，以满足现在以及将来一定时期通讯网络的要求。干线子系统两端分别端接在设备间和楼层配线间的配线架上，负责连接管理间子系统到设备间子低场。5、设备间子系统（Equipment）设备间是在每一幢大楼的适当地点放置综合布线线缆和相关连接硬件及其应用系统的设备，同时进行网络管理以及安排管理人员值班的场所。设备间子系统由综合布线系统的建筑物进线设备、电话、数据、计算机各种主机设备及安防配线设备等组成。为便于设备搬运，节省投资，设备间最好位于每一座大楼的中间。在设备间内，可把公共系统用的各种设备，如电信部门的中继线和公共系统设备（如PBX）互连起来。设备间子系统还包括建筑物的入口区的设备或电气保护装置及其连接到符合要求的建筑物的接地装置。它相当于电话系统机房内配线部分。6、建筑群子系统（Campus）建筑群子系统是将一个建筑物中的电缆延伸到另一个建筑物的通信设备和装置，通常是由光缆和相应设备组成，它支持楼宇之间通信所需的硬件，如电缆、光缆以及防止电缆上的脉冲电压进入建筑物的电气保护装置等。他相当于电话系统中的电缆保护箱及各建筑物之间的干线电缆。1.2.2综合布线系统的类型1.基本型（基本型布线系统适用于配置建筑物标准较低的场所，通常可采用铜芯缆线组网，以满足语音或语音与数据综合而传输速率要求较低的用户，基本型布线系统要求能够全面过渡到数据的异步传输或综合型布线系统。2.增强型（增强型布线系统适用于建筑物中等标准的场所，布线要求不仅具有增强的功能，而且还具有为增加功能提供发展的余地，增强型布线系统不仅支持语音和数据的应用，还支持图像、影像、影视、视频会议等。增强型布线系统可先采用铜芯缆线组网，并能够利用接线板进行管理，以满足语音或语音与数据综合而传输速率一般的用户。3.综合型（综合型布线系统适用于建筑物配置较高的场所，布线系统不但采用了铜芯对绞电缆，而且为了满足高质量的高频宽带信号，采用光纤缆线和双介质混合体缆线（铜芯缆线和光纤线混合成缆）组网。第三节 综合布线系统网络结构综合布线最常用的网络拓扑结构一般是星型拓扑结构，如图1-2所示。图1-2 星型拓扑结构图第四节 综合布线系统的设计原则1、实用性：实施后的楼宇自动化系统及其所有的子系统的通讯线路和接口都满足国际标准。具有良好的用户使用界面，并且网络管理功能完善、使用方便，也使得安装成本可以用来降低对整个校园网长久的运行花费，从而取得良好的远期经济效益。2、灵活性：系统中任何一部分的连接都是灵活的，即从物理连接到数据通讯、语音通讯、智能控制设备之间的连接都不受或极少受物理位置和这些设备类型的限制，这样以来减少了对传统管路的需求，信息口设备合理，可即插即用，同时提供了一种结构化的设计来实现与管理这一系统。同时系统还采用积木式模块组合和结构化设计，使系统配置灵活，可满足学校逐步到位的建网原则，使网络具有强大的可增长性和强壮性。3、开放性：系统设计应采用开放技术、开放结构、开放系统组件和开放用户接口，以利于网络的维护，扩展升级及外界信息的沟通。4、发展性：网络规划设计既要满足用户发展在配置上的预留，又能满足因技术发展需要而实现低成本扩展和升级的需求。5、可靠性：系统中的各个部分都采用高质量的材料、组部件设备实现，同时系统具有容错功能，管理与维护方便。方案的设计、选型、安装与调试等各个环节进行统一规划和分析，确保系统运行可靠。6、先进性：先进的设计思想、网络结构、开发工具、市场覆盖率高、标准化和技术成熟的软硬件产品。综合布线连接件能满足所支持的语音、数据、视频信号的传输要求。设计人员在设计系统时，应按照智能建筑物中的用户近期和远期的通信业务及使用要求、计算机网络及使用要求、建筑物物业管理人员的使用要求、设备配置和内容进行全面评估，并按用户的投资能力及使用要求进行等级设计，从而选用合适的综合布线缆线及有关连接硬件设施。选用缆线及相关连接件的各项指标应高于综合布线设计指标，才能保证系统指标得以满足。但不一定越高越好，若选得太高，会增加工程造价，而选得太低，则不能满足工程需要，所以应当恰如其分。若采用屏蔽措施，则全通道所有部件都应选用带屏蔽的硬件，而且应按设计要求作良好的接地，才能保证屏蔽效果。还应根据其传输速率，选用相应等级的缆线和连接硬件。第二章 四号楼综合布线的系统设计第一节 四号楼综合布线设计要求设计要求：1、一二层门市每间我们将四号楼分为两个单元，一单元和二单元。每个单元成为一个分系统，2.2.1四号楼一单元布线设计要求一单元客厅书房卧室餐厅厨房卫生间门市一层1001110二层1120020三层1010020四层1010020五层1010020合计5151190一单元语音点数据点总计一层628二层7412三层426四层426五层426合计2512372.2.2四号楼二单元布线设计要求二单元客厅书房卧室餐厅厨房卫生间门市一层0000004二层0000004三层6080680四层6080680五层6080680合计18024018248表2-4 二单元信息点统计二单元语音点数据点总计一层242448二层242448三层341448四层341448五层341448合计15090240第三节 四号楼综合布线系统图及布线图2.3.1四号楼综合布线系统图根据设计要求，为了使垂直干线路程最短，我们将设备间放置在二单元首层楼梯口附近，因为这个位置比较符合设备间放置在综合布线体的中间位置，也方便于外边电缆的引入，便于接地。设备间放置光纤配线架和大对数电缆配线架， 图2-5 四号楼综合布线系统图2.3.2四号楼综合布线图根据设计要求，我们可以从四号楼平面图中了解，楼的首层和第二层分别有门市4间，每个门市我们安排6个双点，一单元的首层和二层分别有住户一户，其中一层住户有数据点2个，语音点6个，信息点数为8个，二层住户有数据点4个，语音点7个，信息点数为8个，三层到五层的布局一样，总共有语音点114个，数据点总共有48个，每个信息点我们接一条4对双绞线，那么四号楼的综合布线图如图2-6，2-7，2-7所示。第三章 四号楼综合布线设备及配线表第一节 四号楼布线设备3.1.1四号楼设备间设备在方案中，首层设备间光线配线架机柜大对数电缆配线架个数1113.1.2四号楼一单元设备四号楼一单元共有数据点12个，语音点共有25个，所以在一单元中的三层多媒体箱内我们装有24口交换机2台，50对110配线架2台，具体情况如表3-2所示。表3-2 一单元部分设备清单单元交换机110配线架一223.1.3四号楼二单元设备四号楼二单元共有数据点90个，语音点共有150个，所以在二单元的多媒体箱内我们装有24口交换机10台，50对110配线架10台，具体情况如表3-3所示。表3-3 二单元部分设备清单单元交换机110配线架二1010水平子系统我们采用五类线，门市，客厅，卧室，餐厅等我们采用信息插座，有单口面板和双口面板，其中一单元有数据点12个，语音点25个，双点有3个，语音点和数据点我们分别采用单口面板，双点我们采用双口面板，那么一单元需要语音单口面板总共为22个，数据单口面板为9个，双口面板总共为6个，二单元有语音点150个，数据点90个，语音点和数据点我们同样使用单口面板，双点我们采用双口面板，那么二单元需要语音单口面板78个，数据单口面板18个，双口面板72个，具体插座数量如表3-4所示。表3-4 四号楼信息插座清单单元语音单口面板数据单口面板双口面板合计一229334二781872168总计1002775202在线路布设时要注意管道的拐弯半径必须满足穿线管道最小半径要求。为了方便布线，我们将交换机、110配线架等均放在两个单元的第三层内，并且我们将每个信息点、每间房间进行编号，例如二单元三层的一个房间为2301，2301住户内的卧室的那个信息点我们编号为1号，详见CAD布线图，那么四号楼综合布线配线表如表3-5所示。表3-5 四号楼综合布线配线表电 缆 配 线 表(配线)工程名称:四号楼综合布线信息点多媒体箱(线号)箱体楼 层房间号11排012单元3层三230121排022单元3层三230131排032单元3层三230141排042单元3层三230151排052单元3层三230161排062单元3层三230172排012单元3层三230282排022单元3层三230292排032单元3层三2302102排042单元3层三2302112排052单元3层三2302122排062单元3层三2303133排012单元3层三2303143排022单元3层三2303153排032单元3层三2303163排042单元3层三2303173排052单元3层三2303183排062单元3层三2302194排012单元3层三2304204排022单元3层三2304214排032单元3层三2304224排042单元3层三2304234排052单元3层三2304244排062单元3层三2304255排012单元3层三2305265排022单元3层三2305275排032单元3层三2307285排042单元3层三2307295排052单元3层三2307305排062单元3层三2307316排012单元3层三2307326排022单元3层三2307336排032单元3层三2307346排042单元3层三2306356排052单元3层三2306366排062单元3层三2306377排012单元3层三2306387排022单元3层三2306397排032单元3层三2306401排011单元3层三1301411排021单元3层三1301421排031单元3层三1301431排041单元3层三1301441排051单元3层三1301451排061单元3层三1301462排011单元3层三1301472排021单元3层三1301482排031单元3层三1301497排042单元3层二2201507排052单元3层二2201517排062单元3层二2201528排012单元3层二2201538排022单元3层二2201548排032单元3层二2201558排042单元3层二2202568排052单元3层二2202578排062单元3层二2202589排012单元3层二2202599排022单元3层二2202609排032单元3层二2202619排042单元3层二2203629排052单元3层二2203639排062单元3层二22036410排012单元3层二22036510排022单元3层二22036610排032单元3层二22036710排042单元3层二22046810排052单元3层二22046910排062单元3层二22047011排012单元3层二22047111排022单元3层二22047211排032单元3层二2204732排041单元3层二1201742排051单元3层二1201752排061单元3层二1201763排011单元3层二1201773排021单元3层二1201783排031单元3层二1201793排041单元3层二1201803排051单元3层二12018111排042单元3层一21018211排052单元3层一21018311排062单元3层一21018412排012单元3层一21018512排022单元3层一21018612排032单元3层一21018712排042单元3层一21028812排052单元3层一21028912排062单元3层一21029013排012单元3层一21029113排022单元3层一21029213排032单元3层一21029313排042单元3层一21039413排052单元3层一21039513排062单元3层一21039614排012单元3层一21039714排022单元3层一21039814排032单元3层一21039914排042单元3层一210410014排052单元3层一210410114排062单元3层一210410215排012单元3层一210410315排022单元3层一210410415排032单元3层一21041053排061单元3层一11011064排011单元3层一11011074排021单元3层一11011084排031单元3层一11011094排041单元3层一11011104排051单元3层一11011114排061单元3层一11011125排011单元3层一110111315排042单元3层四240111415排052单元3层四240111515排062单元3层四240111616排012单元3层四240111716排022单元3层四240111816排032单元3层四240111916排042单元3层四240212016排052单元3层四240212116排062单元3层四240212217排012单元3层四240212317排022单元3层四240212417排032单元3层四240212517排042单元3层四240312617排052单元3层四240312717排062单元3层四240312818排012单元3层四240312918排022单元3层四240313018排032单元3层四240313118排042单元3层四240413218排052单元3层四240413318排062单元3层四240413419排012单元3层四240413519排022单元3层四240413619排032单元3层四240413719排042单元3层四240513819排052单元3层四240513919排062单元3层四240614020排012单元3层四240614120排022单元3层四240614220排032单元3层四240614320排042单元3层四240614420排052单元3层四14520排062单元3层四14621排012单元3层四240714721排022单元3层四240714821排032单元3层四240714921排042单元3层四240715021排052单元3层四240715121排062单元3层四24071525排021单元3层四1535排031单元3层四1545排041单元3层四14011555排051单元3层四14011565排061单元3层四14011576排011单元3层四14011586排021单元3层四14011596排031单元3层四14011606排041单元3层四16122排012单元3层五16222排022单元3层五250116322排032单元3层五250116422排042单元3层五250116522排052单元3层五250116622排062单元3层五250116723排012单元3层五250216823排022单元3层五16923排032单元3层五17023排042单元3层五250217123排052单元3层五250217223排062单元3层五250217324排012单元3层五250317424排022单元3层五250317524排032单元3层五250317624排042单元3层五250317724排052单元3层五250317824排062单元3层五250317925排012单元3层五250418025排022单元3层五250418125排032单元3层五250418225排042单元3层五250418325排052单元3层五250418425排062单元3层五250418526排012单元3层五250518626排022单元3层五250518726排032单元3层五250618826排042单元3层五250618926排052单元3层五250619026排062单元3层五250619127排012单元3层五250619227排022单元3层五250619327排032单元3层五250719427排042单元3层五250719527排052单元3层五250719627排062单元3层五250719728排012单元3层五250719828排022单元3层五250719928排032单元3层五25072006排051单元3层五15012016排061单元3层五15012027排011单元3层五15012037排021单元3层五15012047排031单元3层五15012057排041单元3层五15012067排051单元3层五15012077排061单元3层五15012088排011单元3层五1501第四章 四号楼综合布线工程预算第一节 四号楼一单元布线工程预算四号楼一单元设有12个数据网络信息点，25个语音网络信息点，数据点分别设于客厅、卧室；语音电话点分别设在客厅、卧室、卫生间和厨房；语音、数据的信息模块均采用五类线(MPS100E);配线中心采用五类配线架(110DW-50)。MPS100E插座是按622Mbps国际标准生产的五类信息插座，满足高速数据信息及语音信号的传输，具有性能高、尺寸小、安装简便等特点。接口形式全部为RJ45并与现行电话系统RJ11型接口兼容。MPS100E可以直插和45度斜插，非常灵活方便。可随时转换接插电话、微机或数据终端。双点信息插座有6个，一单元内需要交换机2台，110配线架2台。将其同意放在多媒体箱内，水平子系统我们采用PVC暗管。本方案中只考虑到语音、数据网络的户内布线。根据CAD图测量距离，户内布线计算方法如下：电缆长度的计算：A=（L+S）2=（20+2）2 =11B=305A=30511=27.7（28）需要电缆箱数=7B=7280.25（箱）A平均长度（m） B每箱可走电缆根数，取整数L最长信息点长度（m） S最短信息点长度（m）根据计算该层需要的线缆为：76米。PVC暗管的长度基本等于水平子系统电缆的长度，桥架的长度为设备间到每个单元三层配线间之间的距离，根据CAD图，那么一单元总共需要线缆380米。一单元具体设备清单如表4-1所示。表4-1 一单元设备总清单序号器材名称数量型号单价(元)第二节 四号楼二单元布线工程预算四号楼二单元设有90个数据网络信息点，150个语音网络信息点，数据点分别设于客厅、卧室；语音电话点分别设在客厅、卧室、卫生间和厨房；语音、数据的信息模块均采用超五类(MPS200E);配线中心采用超五类配线架(110DW-50)。双点信息插座有72个，二单元内需要交换机10台，110配线架10台。根据CAD图测量距离，户内布线计算方法如下：电缆长度的计算：A=（L+S）2=（30+2）2 =16B=305A=30516=19需要电缆箱数=7B=7190.37（箱）A平均长度（m） B每箱可走电缆根数，取整数L最长信息点长度（m） S最短信息点长度（m）根据计算该层需要的线缆为：113米。PVC暗管的长度基本等于水平子系统电缆的长度，桥架的长度为设备间到每个单元三层配线间之间的距离，根据CAD图，那么二单元总共需要线缆565米。二单元具体设备清单如表4-2所示。表4-2 二单元设备总清单序号器材名称数量型号单价(元)第三节 四号楼设备间工程预算我们将设备间设置在二单元首层，房间内设置19寸的立式机柜，里边装有光纤配线架和大对数电配线架各一台，负责整栋楼的信息分配，其设备间的设备清单如表4-3所示。表4-3 设备间设备清单器材名称型号数量单价(元)光线配线架1大对数配线架1网络机柜1综上所述，那么四号楼整栋楼的具体情况合计如表4-4所示。表4-4 四号楼总布局楼层客厅书房卧室餐厅厨房卫生间门市一1001114二1120024三7090690四7090690五7090690总计23129119308其中根据要求来算,整栋楼需要数据点总共为90个,语音点总共为150个,其中双点插座75个,语音插座75个,数据插座15个.具体清单如表4-5所示。表4-5 四号楼具体信息点清单单元语音点数据点总计一251237二15090240合计175102277第四节 四号楼布线总设备清单将一单元和二单元结合起来统计，那么根据此流程该四号楼的总设备清单为表4-6所示。表4-6 四号楼综合布线总设备清单序号器材名称型号数量单价(元)1光线配线架2大对数配线架3网络机柜 第五章 布线的工程测试、验收、使用说明第一节 工程测试验收铜缆所用测试仪器的指标要达到TSB67中规定的二级精度，这里选用FLUKE公司的DSP-FOS、DSP-FOM和DSP2000，该仪器为丽特科技IBDN公司认可的现场测试器，同时它的精度指标也超过TSB67的二级精度。第二节 验收要求第三节 施工使用说明5.3.1器材检验一般要求5.3.2在进行信息端口的连接时应满足的要求后 记
