基坑支护设计手册设计参数.docx

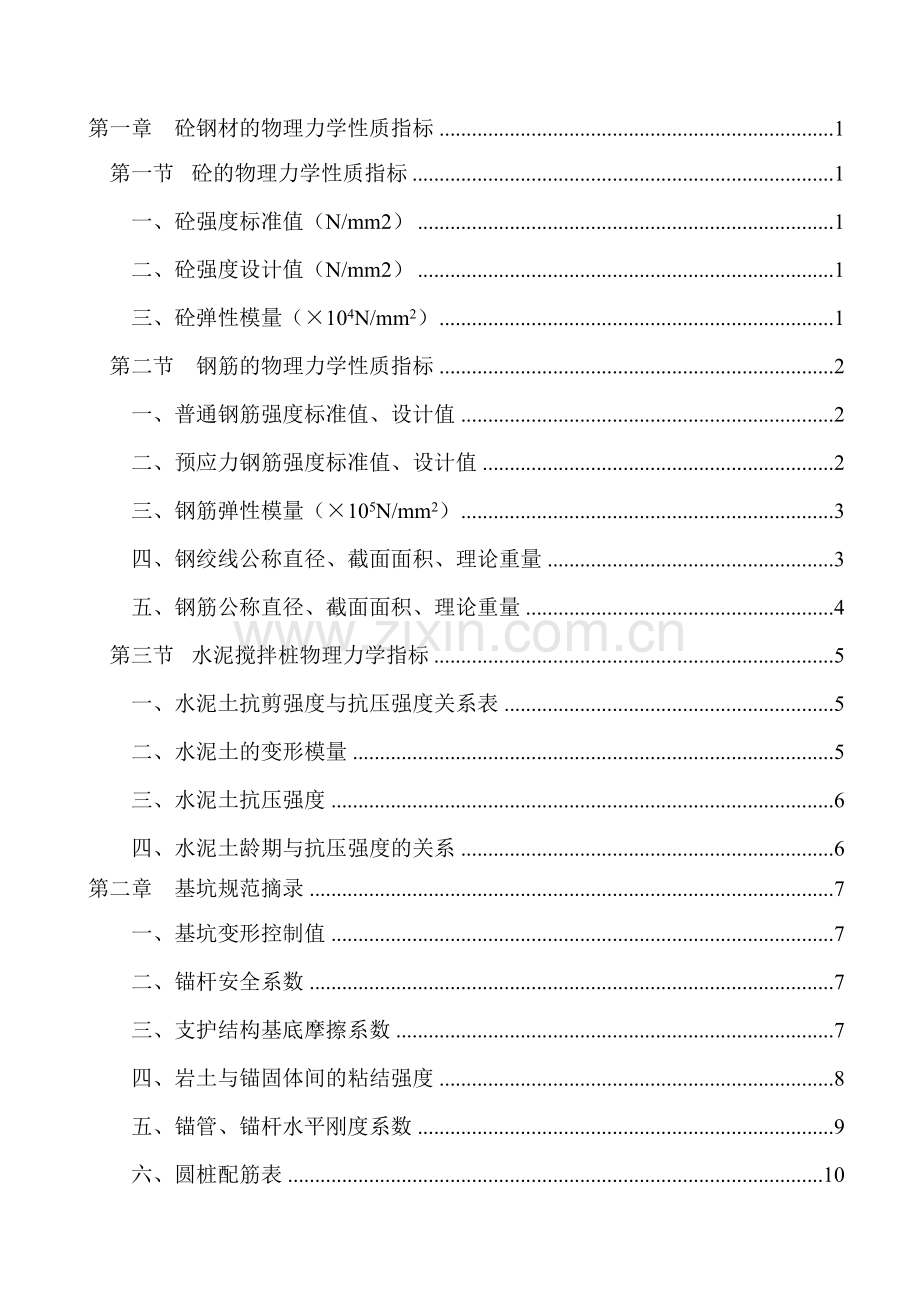

第一章 砼钢材的物理力学性质指标 1
第一节 砼的物理力学性质指标 1
一、砼强度标准值（N/mm2） 1
二、砼强度设计值（N/mm2） 1
三、砼弹性模量（×104N/mm2） 1
第二节 钢筋的物理力学性质指标 2
一、普通钢筋强度标准值、设计值 2
二、预应力钢筋强度标准值、设计值 2
三、钢筋弹性模量（×105N/mm2） 3
四、钢绞线公称直径、截面面积、理论重量 3
五、钢筋公称直径、截面面积、理论重量 4
第三节 水泥搅拌桩物理力学指标 5
一、水泥土抗剪强度与抗压强度关系表 5
二、水泥土的变形模量 5
三、水泥土抗压强度 6
四、水泥土龄期与抗压强度的关系 6
第二章 基坑规范摘录 7
一、基坑变形控制值 7
二、锚杆安全系数 7
三、支护结构基底摩擦系数 7
四、岩土与锚固体间的粘结强度 8
五、锚管、锚杆水平刚度系数 9
六、圆桩配筋表 10

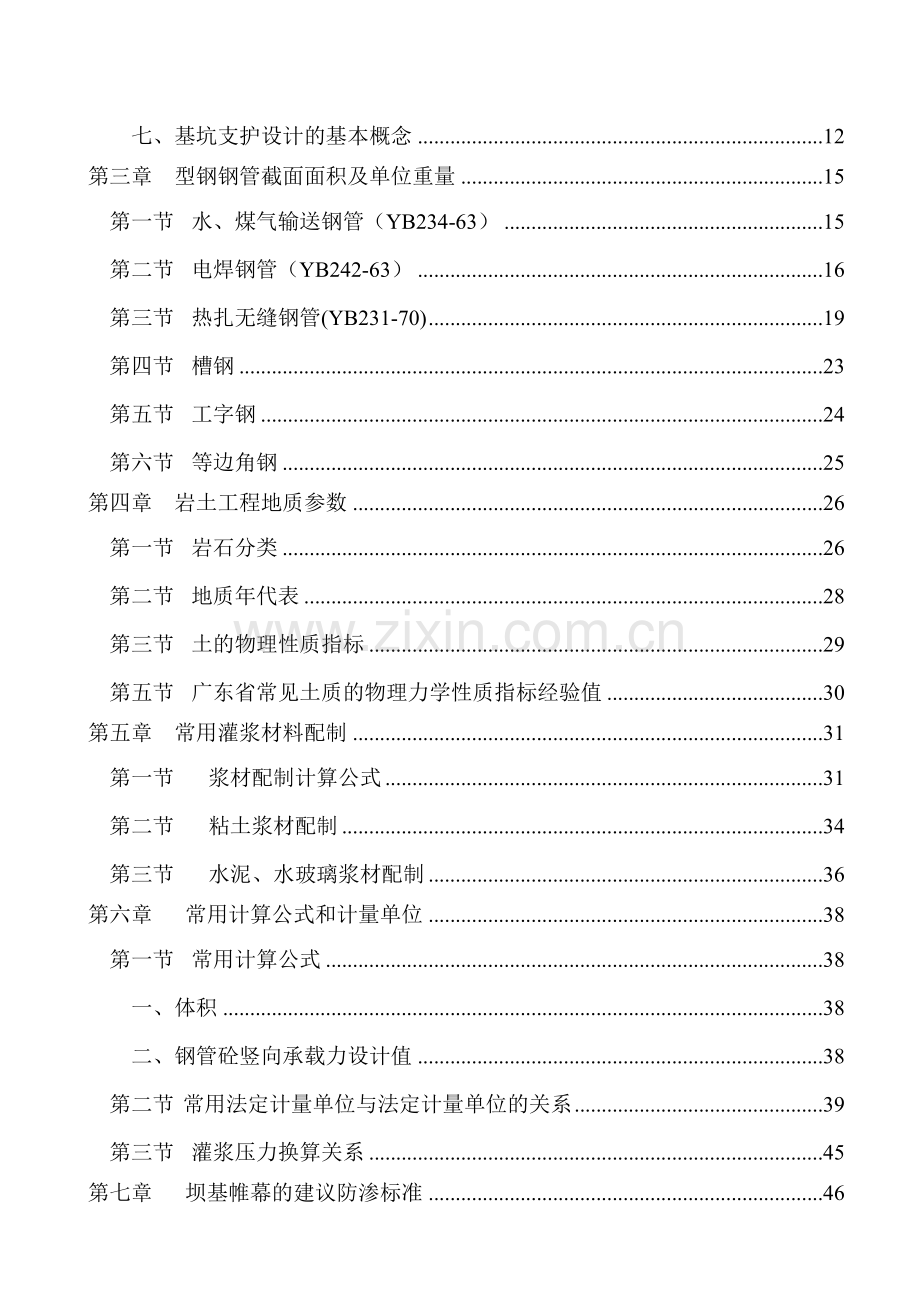

七、基坑支护设计的基本概念 12
第三章 型钢钢管截面面积及单位重量 15
第一节 水、煤气输送钢管（YB234-63） 15
第二节 电焊钢管（YB242-63） 16
第三节 热扎无缝钢管(YB231-70) 19
第四节 槽钢 23
第五节 工字钢 24
第六节 等边角钢 25
第四章 岩土工程地质参数 26
第一节 岩石分类 26
第二节 地质年代表 28
第三节 土的物理性质指标 29
第五节 广东省常见土质的物理力学性质指标经验值 30
第五章 常用灌浆材料配制 31
第一节 浆材配制计算公式 31
第二节 粘土浆材配制 34
第三节 水泥、水玻璃浆材配制 36
第六章 常用计算公式和计量单位 38
第一节 常用计算公式 38
一、体积 38
二、钢管砼竖向承载力设计值 38
第二节 常用法定计量单位与法定计量单位的关系 39
第三节 灌浆压力换算关系 45
第七章 坝基帷幕的建议防渗标准 46
第一节 试段透水率计算 46
第二节 渗透系数计算 46
第三节 试段透水率与单位吸水量的关系 47
第四节 岩土渗透性分级表 48
第五节 岩石帷幕防渗标准 48

第一章 砼钢材的物理力学性质指标
摘自《混凝土结构设计规范》GB 50010-2002。
第一节 砼的物理力学性质指标
一、砼强度标准值（N/mm2）
强度种类
符号
砼 强 度 等 级
C7.5
C10
C15
C20
C25
C30
C35
C40
C45
C50
C55
C60
C65
C70
C75
C80
轴心抗压
fck
5
6.7
10
13.4
16.7
20.1
23.4
26.8
29.6
32.4
35.5
38.5
41.5
44.5
47.4
50.2
抗 拉
ftk
0.75
0.9
1.27
1.54
1.78
2.01
2.20
2.39
2.51
2.64
2.74
2.85
2.93
2.99
3.05
3.11
二、砼强度设计值（N/mm2）
强度种类
符号
砼 强 度 等 级
C7.5
C10
C15
C20
C25
C30
C35
C40
C45
C50
C55
C60
C65
C70
C75
C80
轴心抗压
fc
3.7
5.0
7.2
9.6
11.9
14.3
16.7
19.1
21.1
23.1
25.3
27.5
29.7
31.8
33.8
35.9
抗 拉
ft
0.55
0.65
0.91
1.1
1.27
1.43
1.57
1.71
1.8
1.89
1.96
2.04
2.09
2.14
2.18
2.22
注:
1、计算现浇砼轴心受压及偏心受压构件时,如截面的边长或直径小于300时,则表中强度设计值乘以系数0.8。
三、砼弹性模量（×104N/mm2）
砼强度等级
C7.5
C10
C15
C20
C25
C30
C35
C40
C45
C50
C55
C60
C65
C70
C75
C80
EC
1.45
1.75
2.20
2.55
2.80
3.00
3.15
3.25
3.35
3.45
3.55
3.60
3.65
3.70
3.75
3.80
说明：C7.5、C10砼的力学指标摘自GBJ 10-89。
第二节 钢筋的物理力学性质指标
一、普通钢筋强度标准值、设计值
种 类
符号
Fyk
fy
Fy’
热轧
钢筋
HPB 235（Q235）
φ
235
210
210
HRB 335（20MnSi）
Φ
335
300
300
HRB 400（20MnSiV、20MnSiNb、20MnTi）
O
400
360
360
RRB 400（K20MNSI）
OR
400
360
360
注：Fyk－强度标准值 fy－抗拉强度设计值 Fy’－ 抗压强度设计值
二、预应力钢筋强度标准值、设计值
种 类
符号
Fptk
Fpy
F’py
钢绞线
1×3
φs
1860
1320
390
1720
1220
1570
1110
1×7
1860
1320
390
1720
1220
消除应
力钢丝
光 面
螺旋肋
Φp
φH
1770
1250
410
1670
1180
1570
1110
刻 痕
φI
1570
1110
410
热处理
钢 筋
40Si2Mn
φHT
1470
1040
400
48Si2Mn
45SiCr

三、钢筋弹性模量（×105N/mm2）
种 类
Es
HPB 235级钢筋
2.1
HRB335级钢筋、HRB400级钢筋、RRB400级钢筋、热处理钢筋
2.0
消除应力钢丝（光面钢丝、螺旋肋钢丝、刻痕钢丝）
2.05
钢绞线
1.95

四、钢绞线公称直径、截面面积、理论重量
序 号
种 类
公称直径
（mm）
公称截面面积
（mm2）
理论重量
（kg/m）
1
1×3
8.6
37.4
0.298
10.8
59.3
0.465
12.9
85.4
0.671
2
1×7
9.5
54.8
0.432
11.1
74.2
0.580
12.7
98.7
0.774
15.2
139.0
1.101
注：多股钢绞线截面面积和单位重量可根据实测值调整。一般情况下φ15.2mm钢绞线的实测截面积为140mm2，每延米重量为1.125 kg/m。

五、钢筋公称直径、截面面积、理论重量
直径
（mm）
计算截面面积
（cm2）
理论质量
（kg/m）
直径
(mm）
计算截面面积
（cm2）
理论质量
（kg/m）
2.5
0.049
0.039
19
2.835
2.230
3
0.071
0.055
20
3.142
2.466
4
0.126
0.099
21
3.464
2.720
5
0.196
0.154
22
3.801
2.984
6
0.283
0.222
23
4.155
3.260
7
0.385
0.302
24
4.524
3.551
8
0.503
0.395
25
4.909
3.85
9
0.635
0.499
26
5.309
4.17
10
0.785
0.617
27
5.726
4.495
11
0.950
0.750
28
6.153
4.83
12
1.131
0.888
30
7.069
5.55
13
1.327
1.040
32
8.043
6.31
14
1.539
1.208
34
9.079
7.13
15
1.767
1.390
35
9.620
7.50
16
2.011
1.578
36
10.179
7.99
17
2.270
1.780
40
12.561
9.865
18
2.545
1.998

第三节 水泥搅拌桩物理力学指标
一、水泥土抗剪强度与抗压强度关系表
试验方法
无侧限抗压强度
fcu (KPa)
抗剪强度
C/f (%)
粘聚力c (KPa)
内摩擦角φ（0）
直剪快剪
315
133
23
42.2
623
161
26.5
25.8
1124
271
31
24.1
1315
289
32
22.0
三轴不排水剪
280
100
16
35.7
520
170
21
32.6
623
190
27
30.5
1315
300
27
29.7
1430
360
22
25.1
2010
480
23
23.8
2120
510
26
24.0
2640
740
21
28.0
2570
760
25
29.5
3210
860
27
26.7
4190
1160
23
27.6
二、水泥土的变形模量
试件编号
无侧限抗压强度
fcu (KPa)
破坏时应变
εf (%)
变形模量
E50 (KPa)
E50 / fcu
4
276
1.43
34500
125
5
482
1.36
70900
147
6
493
1.06
53600
109
7
536
0.86
66200
123
8
694
1.00
83600
120
9
918
1.14
117700
128
10
970
1.00
116900
120
11
1164
1.28
136900
118
12
1399
1.00
175000
125
13
1436
1.14
186500
130
14
1942
1.07
294200
152
15
2513
1.20
330600
131
16
3036
0.90
474300
156
17
3450
1.00
420700
121
18
3518
0.80
541200
153
三、水泥土抗压强度
土的性质
水泥土试验结果
成因
土名
含水量
W(%)
容重γ
(KN/m3)
孔隙比
e
液性指数
IL
塑性指数
Ip
水泥
标号
掺入量
(%)
龄期
(d)
抗压强度
(KPa)
滨海相
淤泥
50.0
17.30
1.39
1.21
22.8
325#
10
90
1096
淤泥质
亚粘土
36.4
18.30
1.03
1.26
16.4
425#
8
90
1415
溺谷相
淤泥
68.4
15.60
1.80
1.71
21.8
425#
14
90
1097
三角
洲相
淤泥质
亚粘土
47.4
17.40
1.29
1.63
16.0
425#
10
120
998
河漫
滩相
淤泥质
粘 土
56.0
16.70
1.31
1.18
21.0
525#
10
30
880
湖沼相
泥碳土
448.0
10.40
8.06
0.85
341.0
425#
25
90
155
泥碳
化土
58.0
16.30
1.48
0.65
26.0
425#
15
90
714
四、水泥土龄期与抗压强度的关系
fcu3＝（0.26～0.50）fcu90
fcu7＝（0.30～0.629）fcu90
fcu28＝（0.6～0.75）fcu90

第二章 基坑规范摘录
一、基坑变形控制值
基坑变形控制值（广东省标准DBJ/T15-20-97）
安全等级
基坑支护结构水平位移
周围地面沉降变形
备 注
一级
0.002H且不大于30mm
0.0015H且不大于20mm

二级
0.004H且不大于50mm
0.003H且不大于40mm

三级
0.025H且不大于150mm
0.02H且不大于120mm

二、锚杆安全系数
序
号
安全
等级
临时（基坑）锚杆K
永久锚杆K
JGJ120-99
DBJ/T15-20-97
CECS22:90
YB9258-97
CECS22:90
锚固体
杆 体
(设计值)
锚固体
杆体
锚固体、杆体
锚固体、杆体
锚固体、杆体
1
一级
1.716
1.32
1.6
1.5
1.8
1.8
2.2
2
二级
1.625
1.25
1.6
1.5
1.6
1.6
2.0
3
三级
1.463
1.125
1.6
1.5
1.4
1.4
1.8
4
岩锚

1.4
1.5

三、支护结构基底摩擦系数
支护结构基底摩擦系数（广东省规范DBJ/T15-20-97）
序号
土的类别
摩擦系数（μ）
序号
土的类别
摩擦系数（μ）
1
淤泥
0.10
6
粉、细砂
0.3~0.4
2
淤泥质土
0.15
7
中、粗砂
0.4
3
软塑～可塑粘土
0.20~0.25
8
碎石土
0.5
4
硬塑～坚硬粘土
0.3
9
软质岩
0.4~0.6
5
粉土
0.3~0.4
10
硬质岩
0.6~0.7
四、岩土与锚固体间的粘结强度
岩土与锚固体间的粘结强度极限值qs(Kpa)
序号
岩土种类
土的状态
JGJ120-99
DBJ/T15-20-97
CECS22:90
地基
CECS96:97
土钉
锚杆
土钉
锚杆

1
填 土

16～20
16～20

30～60
2
淤 泥

10～16
10～16

3
淤泥质土

16～20
16～20
20～25

4
粘性土
IL＞1
18～30
18～30

5
软塑0.75＜IL≤1
30～40
30～40
30～40

15～30
6
可塑0.5＜IL≤0.75
40～53
40～53
40～50

30～50
7
硬塑0.25＜IL≤0.5
53～65
53～65
50～60

50～70
8
坚硬0.0＜IL≤0.25
65～73
65～73
60～70

70～90
9
IL≤0
73～80
73～80

10
粉 土
e＞0.90
22~44
20～40
100～150

50～100
11
0.75＜e≤0.90
44~64
40～60
12
e＜0.75
64~100
60～90
13
粉细砂
稍密
22～42
20～40

14
中密
42～63
40～60

15
密实
63～85
60～80

16
中 砂
松散

17
稍密
54～74
40～60

18
中密
74～90
60～70

19
密实
90～120
70～90

20
粗 砂
松散

90～140

70～90

稍密
90～130
60～90
160～200

90～120
21
中密
130～170
90～120
220～250

120～160
22
密实
170～220
120～150
270～400

160～200
23
砾 砂
中密、密实
190～260
130～160

24
泥岩、页岩
微风化岩、M30砂浆

110～200

25
白云岩、石灰
岩、泥质砂岩
微风化岩、M30砂浆

330

26
砂岩、花岗
岩、大理岩
微风化岩、M30砂浆

500

五、锚管、锚杆水平刚度系数
锚管水平刚度系数表（KN/m）
钢管
规格
面积
(mm2)
每米
重量
（kg）
长 度 (m)
6
7
8
9
10
11
12
13
14
15
φ48×3.00
424.120
3.33
22837
19574
17127
15225
13702
12456
11418
10540
9787
9134
φ48×3.25
456.674
3.59
24590
21077
18442
16393
14754
13412
12295
11349
10538
9836
φ60×3.25
579.134
4.55
31184
26729
23388
20789
18710
17009
15592
14393
13365
12474
φ60×3.50
620.935
4.83
33435
28659
25076
22290
20061
18237
16717
15432
14329
13374
φ60×3.75
662.344
5.20
35665
30570
26748
23776
21399
19453
17832
16461
15285
14266
φ60×4.00
703.360
5.52
37873
32463
28405
25249
22724
20658
18937
17480
16231
15149
φ60×4.50
784.215
6.16
42227
36195
31670
28151
25336
23033
21113
19489
18097
16891
锚管水平刚度系数表（KN/m）
钢管规格
面积
(mm2)
每米
重量
（kg）
长 度 (m)
16
17
18
19
20
21
22
23
24
25
φ48×3.00
424.120
3.33
8564
8060
7612
7212
6851
6525
6228
5957
5709
5481
φ48×3.25
456.674
3.59
9221
8679
8196
7765
7377
7025
6706
6415
6147
5902
φ60×3.25
579.134
4.55
11694
11006
10395
9848
9355
8910
8505
8135
7796
7484
φ60×3.50
620.935
4.84
12538
11801
11145
10558
10030
9553
9119
8722
8359
8024
φ60×3.75
662.344
5.20
13374
12588
11888
11263
10699
10190
9727
9304
8916
8560
φ60×4.00
703.360
5.52
14202
13367
12624
11960
11362
10821
10329
9880
9468
9090
φ60×4.50
784.215
6.16
15835
14904
14076
13335
12668
12065
11516
11016
10557
10134
钢绞线水平刚度系数表（Km/m）
钢绞线
面积
（mm2）
每延米
总重量
（kg）
长 度 （m）
15
18
20
22
25
28
30
32
35
38
40
2索
286
2.25
6618
4767
4290
3900
3432
3065
2860
2681
2451
2258
2145
3索
429
3.375
9927
7150
6435
5850
5418
4596
4290
4022
3677
3387
3217
4索
572
4.50
13236
9533
8580
7800
6864
6129
5720
5362
4902
4516
4290
5索
715
5.625
16545
11917
10725
9750
8580
7661
7150
6703
6129
5645
5362
六、圆桩配筋表
单边配筋时截面容许弯矩设计值M (KN﹒m)
桩
径
(mm)
M
钢
筋

400
500
600
700
800
900
1000
1200
4φ16
73
97

4φ18
90
121

4φ20
108
146
185
223
261
298
336
411
5φ18
109
148

5φ20
130
179

4φ22

221
267
313
358
404
495
5φ22
152
212

4φ25

278
338
398
457
517
634
6φ20
151
210
268
326
383
440
497
610
6φ22
175
247
318
388
458
527
596
733
6φ25
210
305
398
489
580
670
759
937
7φ20

240

8φ20

268
347
424
501
577
653
805
7φ22

281

8φ22

313
409
504
597
690
782
966
7φ25

344

8φ25

381
507
630
752
873
993
1231
10φ20

_
518
615
711
806
996
10φ22

_
613
731
847
963
1194
10φ25

_
762
916
1068
1219
1518
12φ20

_
_
725
841
956
1185
12φ22

_
_
859
1000
1140
1418
12φ25

_
_
1071
1255
1438
1799
14φ20

_
_
_
968
1102
1370
14φ22

_
_
_
1148
1312
1637
14φ25

_
_
_
_
1649
2072
16φ20

_
_
_
_
1246
1552
16φ22

_
_
_
_
1479
1853
16φ25

_
_
_
_
_
2340
18φ20

_
_
_
_
_
1732
18φ22

_
_
_
_
_
2064
18φ25

_
_
_
_
_
2602
20φ20

_
_
_
_
_
1909
系 数
C25

0.97
0.98
0.98
0.98
0.98
0.98
as＝60

0.98
0.98
0.98
0.99
0.99
0.99
0.9fcm

0.97
0.97
0.98
0.99
0.99
0.99

均匀配筋时截面容许弯矩设计值M (KN﹒m)
桩
径
mm
M
配
筋

400
500
600
700
800
900
1000
1200
8φ16
8φ18
8φ20
8φ22
8φ25
10φ18
10φ20
10φ22
10φ25
12φ20
12φ22
12φ25
14φ20
14φ22
14φ25
16φ20
16φ22
16φ25
18φ20
18φ22
18φ25
20φ20
20φ22
20φ25
22φ20
22φ22
22φ25
24φ20
24φ22
24φ25
26φ20
26φ22
26φ25
28φ20
28φ22
28φ25
72
88
106

107
128
151

150
177

220
98
121
145

147
177
209

208
245
306
238
280
350
267
315
393

185
220
276

226
268
337
267
316
395
306
362
453
344
407
509
381
451
564
418
495
618
455

225
268
338

276
328
413
326
387
486
374
444
558
422
500
628
469
556
697
515
610
764
561
664
831
605
716
897
650
769

_
316
400

326
388
490
385
459
578
444
527
664
501
595
748
557
661
831
613
727
913
667
792
994
722
855
1073
775
919
1152
828
981
1230

_
_
_

_
_
_
_
530
670
513
611
771
580
690
870
646
768
968
711
845
1064
775
921
1158
839
996
1252
902
1070
1345
964
1144
1436

_
_
_

_
_
_
_
_
_
_
694
878
659
785
992
734
875
1105
809
963
1215
883
1051
1325
956
1137
1433
1029
1223
1540
1100
1308
1645

_
_
_

_
_
_
_
_
_
_
_
_
_
_
_
_
_
_
_
1201
1521
1099
1312
1660
1192
1421
1797
1283
1530
1938
1374
1638
2068
538
672
491
580
725
527
622
777
562
663
829
962
694
621
1027
系 数
C25

0.97
0.98
0.98
0.98
0.98
0.98
as＝60

0.98
0.98
0.98
0.99
0.99
0.99
0.9fcm

0.97
0.97
0.98
0.99
0.99
0.99
七、基坑支护设计的基本概念

第三章 型钢钢管截面面积及单位重量
第一节 水、煤气输送钢管（YB234-63）

公称口径
钢 管
管 螺 纹
(mm)
英寸
外径
(mm)
普 通 管
加 厚 管
基面处
外 径
(mm)
每吋
牙数
螺纹长度（mm）
壁厚
(mm)
不计管接头
的理论重量
（kg/m）
壁厚
(mm)
不计管接头
的理论重量
（kg/m）
圆锥形
管螺纹
圆柱形
管螺纹
6
1/8
10.00
2.00
0.39
2.50
0.46
－
－
－
－
8
1/4
13.50
2.25
0.62
2.75
0.73
－
－
－
－
10
3/8
17.00
2.25
0.82
2.75
0.97
－
－
－
－
15
1/2
21.25
2.75
1.25
3.25
1.44
20.956
14
12
14
20
3/4
26.75
2.75
1.63
3.50
2.01
26.442
14
14
16
25
1
33.50
3.25
2.42
4.00
2.91
33.250
11
15
18
32
5/4
42.25
3.25
3.13
4.00
3.77
41.912
11
17
20
40
3/2
48.00
3.50
3.84
4.25
4.58
47.805
11
19
22
50
2
60.00
3.50
4.88
4.50
6.16
59.616
11
22
24
70
5/2
75.50
3.75
6.64
4.50
7.88
75.187
11
23
27
80
3
88.50
4.00
8.34
4.75
9.81
87.887
11
32
30
100
4
114.00
4.00
10.85
5.00
13.44
113.034
11
38
36
125
5
140.00
4.50
15.04
5.50
18.24
138.435
11
41
38
150
6
165.00
4.50
17.81
5.50
21.63
163.836
11
45
42
注：
1、公称口径是钢管的规格称呼，它不一定等于钢管外径减2倍壁厚之差。
2、钢管分：不镀锌钢管（黑管）和镀锌钢管；带螺纹钢管和不带螺纹钢管。
3、镀锌钢管比不镀锌钢管重8～６％。
4、钢管长度：不带螺纹的黑管，4～12米；带螺纹的黑管和镀锌管，4～6米。

第二节 电焊钢管（YB242-63）
外 径

(m m)
壁 厚 (mm)
0.5
0.6
0.8
1.0
1.2
1.4
1.5
1.6
1.8
2.0
2.2
2.5
理 论 质 量 （kg/m）
（6）
0.068
0.080
0.103
0.123

（7）
0.080
0.095
0.122
0.148

（8）
0.092
0.110
0.142
0.173
0.202

（9）
0.105
0.125
0.162
0.197
0.231

10
0.117
0.139
0.182
0.222
(0.261)

（11）
0.129
0.154
0.201
0.247
0.290

１2
0.142
0.169
0.221
0.271
0.320
0.365
(0.388)
0.411

（１3）

0.184
0.241
0.296
0.349
0.400
0.425
0.451

（１4）

0.199
0.260
0.321
0.379
0.434
0.462
0.490

１5

0.214
0.280
0.345
0.409
0.468
(0.499)
0.529

（１6）

0.228
0.300
0.370
0.438
0.503
(0.536)
0.568

（１7）

0.244
0.320
0.395
0.468
0.537
0.573
0.608

１8

0.258
0.340
0.419
0.497
0.572
0.610
0.647
0.717
0.798

（１9）

0.274
0.359
0.444
0.527
0.606
0.647
0.687
0.762
0.838

20

0.288
0.379
0.469
0.556
0.642
0.684
0.726
0.806
0.888

（21）

0.493
0.586
0.675
0.721
0.767
0.851
0.937

22

0.518
0.616
0.710
0.758
0.806
0.895
0.986

（23）

0.543
0.645
0.745
0.795
0.846
0.940
1.04
1.13
1.26
24

0.567
0.674
0.779
0.832
0.885
0.984
1.09
1.18
1.33
25

0.592
0.703
0.813
0.869
0.925
1.03
1.13
1.24
1.39
（26）

0.617
0.734
0.849
0.906
0.963
1.07
1.18
1.29
1.45
（27）

0.641
0.762
