因果分析
1 概述
因果分析(Cause and Consequence Analysis, 简称CCA)综合了故障树分析和事件树分析, 它开始于关键事件, 同时经过结合“是/否”逻辑来分析结果。这代表了可能发生条件, 或者意在减轻初始事件后果系统失效。事件原因或故障可经过故障树分析(见附录B.15)。
2 用途
最初, 因果分析是作为关键安全系统可靠性工具而开发出来, 能够让大家更全方面地认识系统故障。类似于故障树分析, 它用来表示造成关键事件故障逻辑, 不过, 经过对时序故障分析, 它比故障树功效更强大。这种方法能够将时间滞延纳入到结果分析中, 而这在事件树分析中是办不到。
依据特定子系统(比如应急反应系统)行为, 这种方法可分析某个系统在关键事件以后可能多种路径。假如进行量化, 它们可估算出某个关键事件过后多种不一样结果发生概率。
因为因果图中每个序列是子故障树结合, 因果分析可作为一个建立大故障树工具。
因为图形制作和使用比较复杂, 所以只有故障潜在结果相当严重, 有必需投入很大精力时, 大家才会使用图形。
3 输入
对系统及其失效模式和故障情景认识。
4 过程

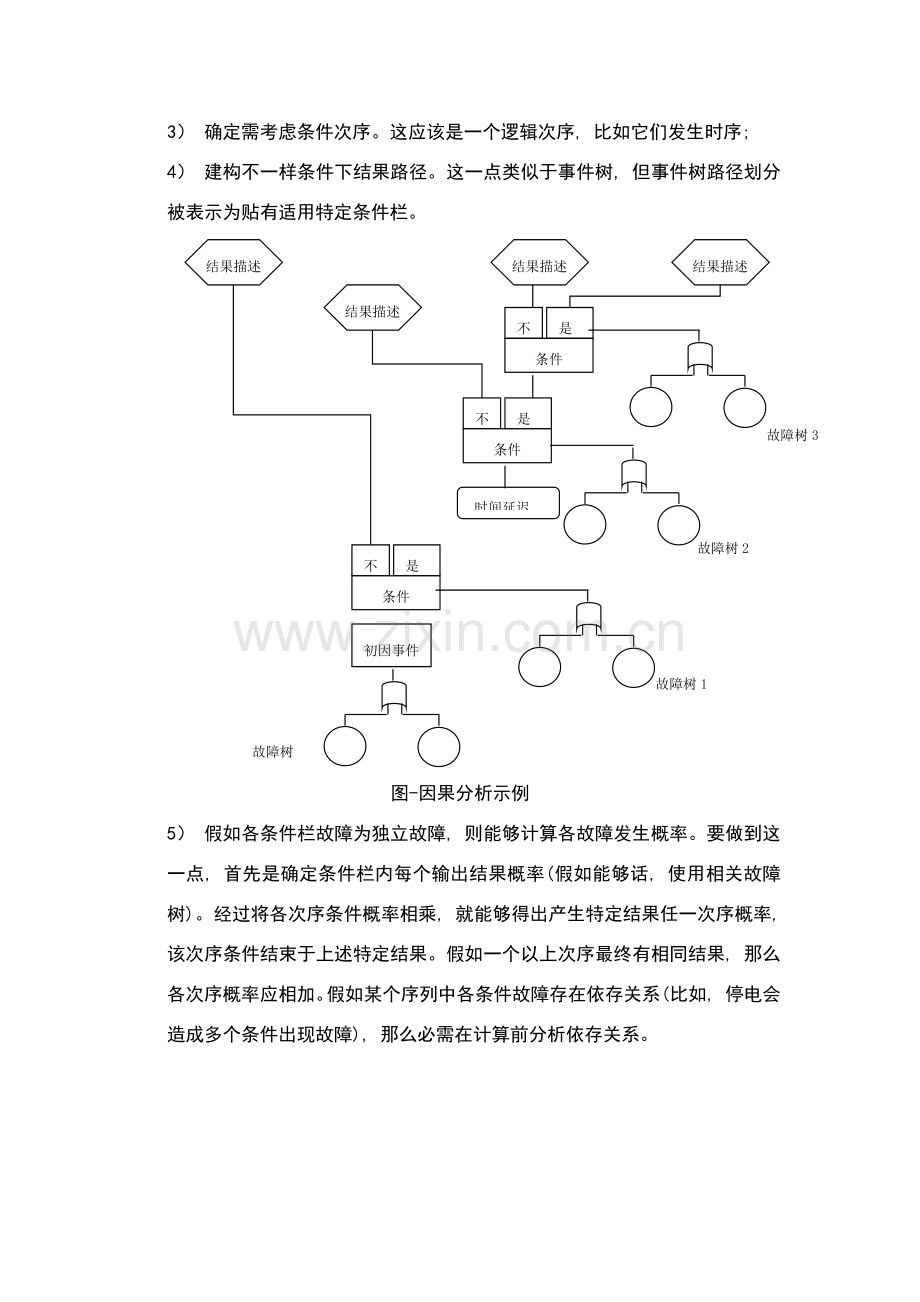

下图说明了经典因果分析过程。
进行因果分析步骤包含:
1） 识别关键事件(或初因事件)(类似于故障树顶事件及事件树初因事件);
2） 制作并验证描述初因事件原因故障树;
3） 确定需考虑条件次序。这应该是一个逻辑次序, 比如它们发生时序;
4） 建构不一样条件下结果路径。这一点类似于事件树, 但事件树路径划分被表示为贴有适用特定条件栏。
结果描述
结果描述
结果描述
结果描述
不
是
条件
不
是
条件
不
是
条件
时间延迟
初因事件
故障树3
故障树2
故障树1
故障树

图-因果分析示例
5） 假如各条件栏故障为独立故障, 则能够计算各故障发生概率。要做到这一点, 首先是确定条件栏内每个输出结果概率(假如能够话, 使用相关故障树)。经过将各次序条件概率相乘, 就能够得出产生特定结果任一次序概率, 该次序条件结束于上述特定结果。假如一个以上次序最终有相同结果, 那么各次序概率应相加。假如某个序列中各条件故障存在依存关系(比如, 停电会造成多个条件出现故障), 那么必需在计算前分析依存关系。
5 输出
因果分析结果可用图形表示, 对系统故障原因进行图形表示既可说明原因, 也可说明结果。经过对引发关键事件特定条件发生概率进行分析, 我们就能够估算出各潜在结果发生概率。
6 优点及局限
因果分析优点相当于事件树及故障树综合优点。而且, 经过分析一段时间内发展改变事项, 这种分析克服了那两种技术局限。因果分析提供了系统全方面视角。
局限是它建构过程要比故障树和事件树更复杂, 同时在定量过程中必需处理依存关系。
