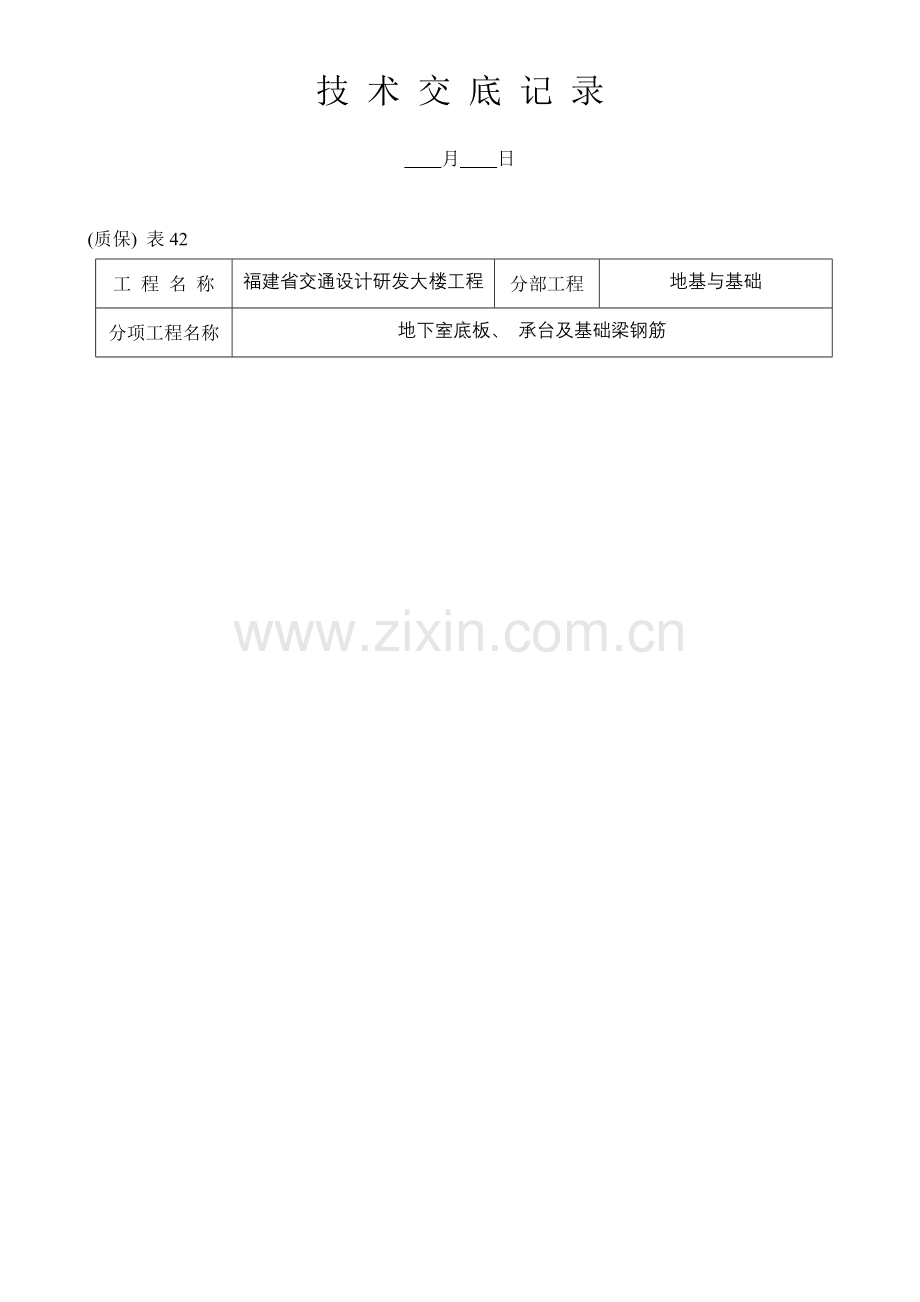

技 术 交 底 记 录

　　月　　日

(质保) 表42
工 程 名 称
福建省交通设计研发大楼工程
分部工程
地基与基础
分项工程名称
地下室底板、 承台及基础梁钢筋

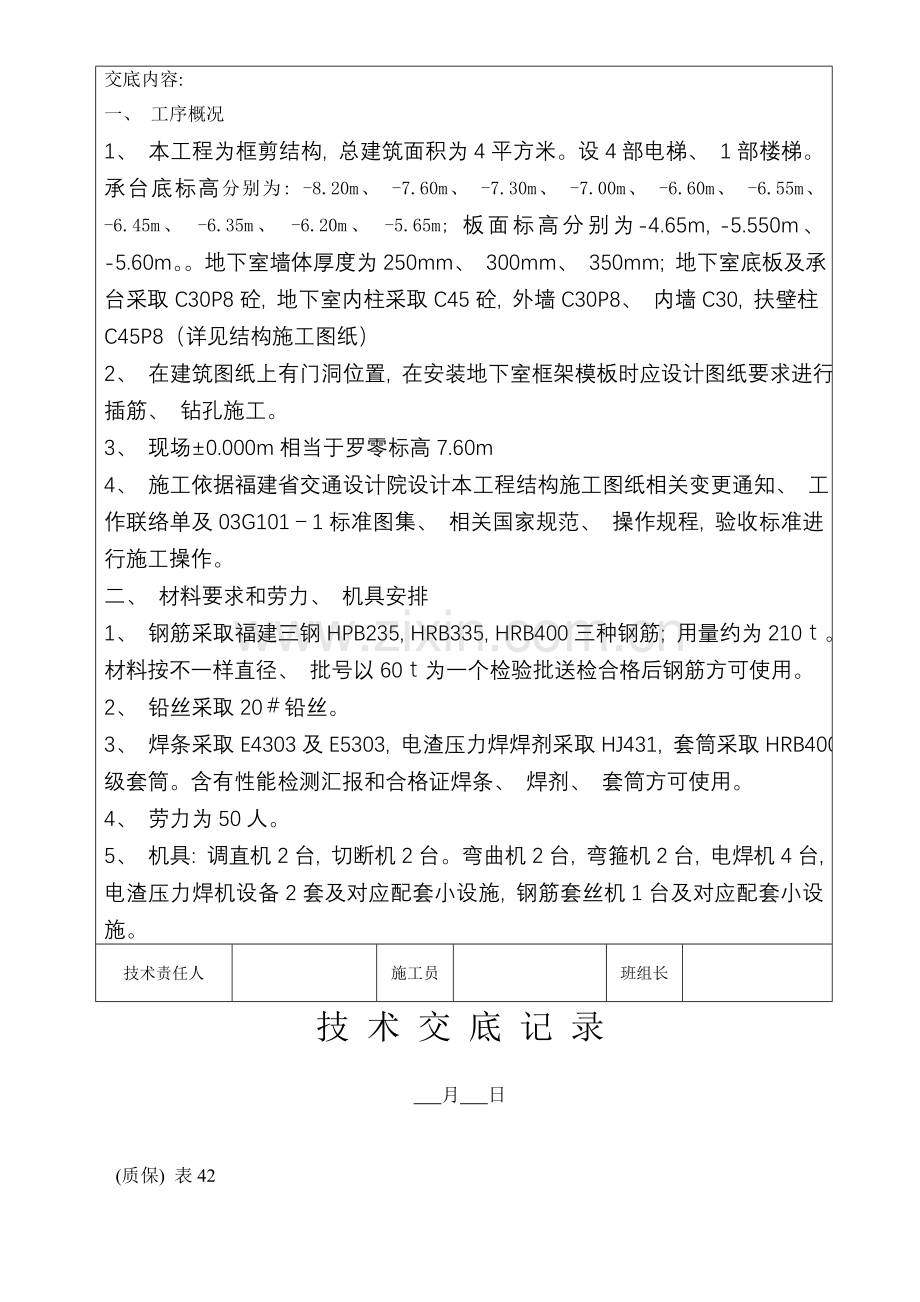

交底内容:
一、 工序概况
1、 本工程为框剪结构, 总建筑面积为4平方米。设4部电梯、 1部楼梯。承台底标高分别为: -8.20m、 -7.60m、 -7.30m、 -7.00m、 -6.60m、 -6.55m、 -6.45m、 -6.35m、 -6.20m、 -5.65m; 板面标高分别为-4.65m, -5.550m、 -5.60m。。地下室墙体厚度为250mm、 300mm、 350mm; 地下室底板及承台采取C30P8砼, 地下室内柱采取C45砼, 外墙C30P8、 内墙C30, 扶壁柱C45P8（详见结构施工图纸）
2、 在建筑图纸上有门洞位置, 在安装地下室框架模板时应设计图纸要求进行插筋、 钻孔施工。
3、 现场±0.000m相当于罗零标高7.60m
4、 施工依据福建省交通设计院设计本工程结构施工图纸相关变更通知、 工作联络单及03G101－1标准图集、 相关国家规范、 操作规程, 验收标准进行施工操作。
二、 材料要求和劳力、 机具安排
1、 钢筋采取福建三钢HPB235, HRB335, HRB400三种钢筋; 用量约为210ｔ。材料按不一样直径、 批号以60ｔ为一个检验批送检合格后钢筋方可使用。
2、 铅丝采取20＃铅丝。
3、 焊条采取E4303及E5303, 电渣压力焊焊剂采取HJ431, 套筒采取HRB400级套筒。含有性能检测汇报和合格证焊条、 焊剂、 套筒方可使用。
4、 劳力为50人。
5、 机具: 调直机2台, 切断机2台。弯曲机2台, 弯箍机2台, 电焊机4台, 电渣压力焊机设备2套及对应配套小设施, 钢筋套丝机1台及对应配套小设施。
技术责任人

施工员

班组长

技 术 交 底 记 录

月 日

　(质保) 表42
工 程 名 称
福建省交通设计研发大楼工程
分部工程
地基与基础
分项工程名称
地下室底板、 承台及基础梁钢筋
交底内容:
三、 施工次序
熟悉施工图纸、 图集、 规范、 操作规程—抽筋、 下料表—加工成型——挂牌备用
底板钢筋绑扎: 钢筋位置划线放样—排承台底筋—绑扎承台底筋—排梁底筋——套柱节点箍筋—排梁面筋及承台面筋—绑扎主梁钢筋及承台面筋—绑扎次梁钢筋—节点箍筋—板底筋绑扎—板面筋绑扎—柱、 墙插筋绑扎—马凳筋绑扎、 垫垫块—自检—清理焊渣
四、 施工工艺
1、 认真按图集03G101－1、 规范、 操作规程进行操作施工。
2、 钢筋接头宜设置在受力较小处。接头末端至钢筋弯起点距离不应小于钢筋直径10倍。
3、 梁、 柱筋接点按50％错开, 且应避开梁、 柱端加密箍筋。单面焊焊缝长度大于等于10ｄ。
4、 钢筋绑扎时, 受力钢筋品种、 等级、 规格和数量必需符合要求。绑扎、 焊接钢筋网和骨架不得有变形、 松脱和开焊。
5、 梁、 板、 柱、 墙等钢筋间距均应用粉笔划线以确保间距。
6、 全部钢筋交叉点应全部满扎, 确保钢筋骨架牢靠、 稳定。
7、 梁筋应锚入柱内: Ф≤25锚固长度为47.2ｄ, Ф＞25锚固长度为51.8ｄ, 通长面筋在跨中焊接, 支座一排取净距1/3L, 二排取净距1/4L。主次梁交错处附加吊筋、 箍筋应严格按图纸要求施工。
技术责任人

施工员

班组长

技 术 交 底 记 录

　　月　　日

　(质保) 表42
工 程 名 称
福建省交通设计研发大楼工程
分部工程
地基与基础
分项工程名称
地下室底板、 承台及基础梁钢筋
交底内容:
8、 板筋应伸入梁中心线, 且大于10ｄ; 面筋通长在跨中搭接, 边支座锚固47.5ｄ。板筋接头按25％错开, 搭接长度49.5d, 绑扎接头铅丝应绑扎三道, 中心和两端各一道。钢筋网上下层间马凳按每平方米一个来设置, 底板底筋弯钩朝上至板面。
9、 柱筋接头第一个设置在1/3净层高, 第二个加Ф≤25为33.5ｄ, Ф＞25为37.5ｄ。箍筋加密区按图纸要求。
10、 柱筋位置应认真复核, 用焊机点焊牢靠, 保护层控制正确。
11、 垫块、 保护层梁1ｍ以内垫两块; 板梅花形垫1米1块。
12、 焊接接头焊缝要饱满, 单面焊大于等于10ｄ, 焊渣要清理洁净。
13、 次梁底筋锚固长度12ｄ, 面筋端部下弯15ｄ, 伸入梁内≥0.4Lａ。凡墙下未设置梁应加2根HRB400Ф18加强筋, 锚入梁内。
14、 板碰到预留洞口时, 板筋拉通待水电安装后再浇捣砼。全部洞口应按要求加设加强筋。
五、 质量、 技术确保方法
1、 按国家验收标准进行操作施工。钢筋分项评定要达成合格标准。
2、 各工序施工完成后, 班组应优异行自检、 自评, 合格后由工地质检员、 施工员复检、 评定后, 由监理、 甲方进行验收、 隐蔽。
3、 对各方提出整改意见、 应进行认真整改。
4、 班组长应跟班作业、 检验, 发觉质量隐患立刻整改修复, 对相关人员提出意见要认真对待、 接收。
5、 施工中发觉多种异常现象, 应立刻反馈, 立刻处理。
6、 保护层厚度; 梁25ｍｍ; 柱30ｍｍ; 板15ｍｍ; 基础35mm。
7、 许可偏差: 绑扎钢筋网眼尺寸＋20ｍｍ（钢尺量连续三档取最大值）; 绑扎骨架长度＋10ｍｍ, 宽、 高＋5ｍｍ; 受力钢筋间距＋10ｍｍ, 排距＋5ｍｍ, 保护层, 柱、 梁＋5ｍｍ, 板、 墙＋3ｍｍ, 箍筋间距＋20ｍｍ（钢尺量连续三档取最大值）。
技术责任人

施工员

班组长

技 术 交 底 记 录

　　月　　日

(质保) 表42
工 程 名 称
福建省交通设计研发大楼工程
分部工程
地基与基础
分项工程名称
地下室底板、 承台及基础梁钢筋
交底内容:
六、 产品保护方法。
1、 钢筋施工完成后, 不得踩筋, 板面应铺设通道走路
2、 予留洞插筋不得随意切断。
3、 多种材料、 机具吊至板面应轻放, 不得损坏钢筋。
4、 浇捣中应有专员看筋, 浇捣过程中保持钢筋原样。
七、 安全方法
1、 钢筋等由塔吊运输时应有专员进行指挥作业, 选择完好钢丝绳进行多点绑扎起吊, 严禁单头绑扎吊装。箍筋等散零材料吊装到作业面时应用密封吊笼装吊。
2、 搭设临时操作脚手架, 必需支撑牢靠, 锁好斜撑。
3、 凡严重锈蚀、 薄壁, 严重弯曲裂变门架严禁用来搭设脚手架。
4、 末级箱电源线长度不得超出30米, 必需采取三相五线制配电, 一机、 一闸, 一漏保、 一箱。现场电线必需架空
