计算机网络技术试验汇报

学生学号:
学生姓名:
专业年级: 网络工程 级 班
开课学期: 第5学期
指导老师: 梁正友

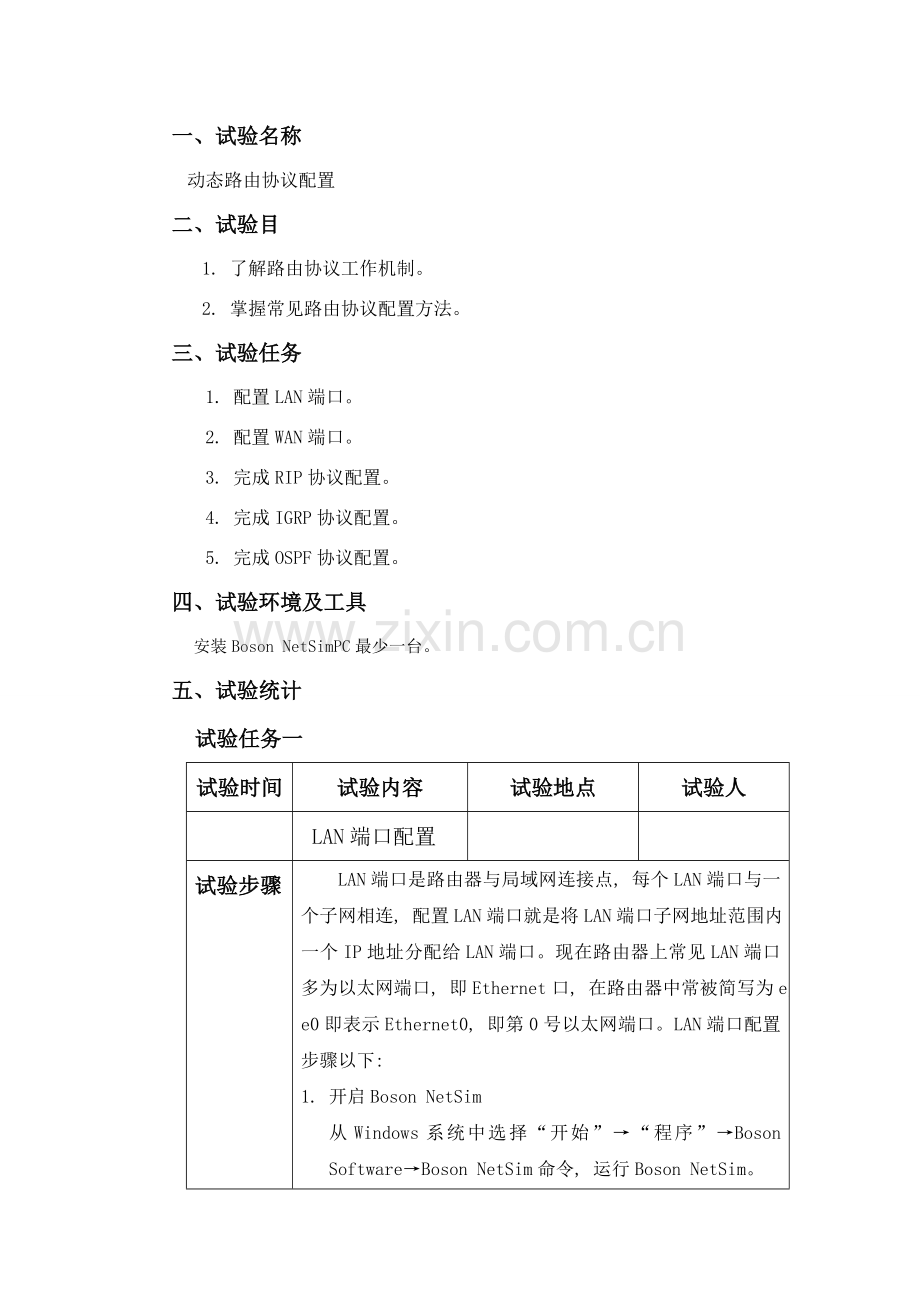

一、 试验名称
动态路由协议配置
二、 试验目
1. 了解路由协议工作机制。
2. 掌握常见路由协议配置方法。
三、 试验任务
1. 配置LAN端口。
2. 配置WAN端口。
3. 完成RIP协议配置。
4. 完成IGRP协议配置。
5. 完成OSPF协议配置。
四、 试验环境及工具
安装Boson NetSimPC最少一台。
五、 试验统计
试验任务一
试验时间
试验内容
试验地点
试验人

LAN端口配置

试验步骤
LAN端口是路由器与局域网连接点, 每个LAN端口与一个子网相连, 配置LAN端口就是将LAN端口子网地址范围内一个IP地址分配给LAN端口。现在路由器上常见LAN端口多为以太网端口, 即Ethernet口, 在路由器中常被简写为e, e0即表示Ethernet0, 即第0号以太网端口。LAN端口配置步骤以下:
1. 开启Boson NetSim
从Windows系统中选择“开始”→“程序”→Boson Software→Boson NetSim命令, 运行Boson NetSim。
2. 查看网络拓扑结构图
单击Boson NetSim主界面工具栏中NetMap按钮, 调出网络拓扑结构图。双击图中网络设备图标即可显示该设备型号及和其她网络设备连接。右击网络设备图标, 在弹出快捷菜单中选择Configure命令进入该网络设备配置状态。
3. 进入特权模式
右击路由器Router4图标, 在弹出快捷菜单中选择Configure命令, 进入Router4配置状态。在Router>提醒符下输入enable, 系统提醒符改为Router#, 表示进入特权模式。
4. 进入配置模式
在Router#提醒符下输入configure terminal, 系统提醒符显示Router(config)#, 表示进入配置模式。
5. 配置以太网端口
在配置模式下输入“interface e0”, 按Enter键, 提醒符变为Router(config-if)#, 进入e0端口配置。
6. 在Router(config-if)#下输入“ip address 172.16.10.1 255.255.255.0”,其格式为: ip address <IP地址><子网掩码>, 所设IP地址应该为该端口所连接子网IP地址范围中一个, 子网掩码也应与该子网中其她计算机相同。
7. 打开端口
在Router（config-if）#下输入 no shutdown,打开以太网端口e0.默认情况下该端口为关闭。
8. 退出配置模式
配置完成后按Ctrl+Z组合键退出配置模式, 回到特权模式。
9. 显示端口配置参数
在特权模式下输入“show interface e0”查看配置参数, 所显示参数应与前面设置一致。
试验现象

试验任务二
试验时间
试验内容
试验地点
试验人

WAN端口配置

试验步骤
WAN端口配置方法和LAN端口类似, 以配置Router4串口s0为例。
1. 进入配置模式
在Router#提醒符下输入 “configure terminal”进入配置模式。
2. 配置串口
在配置模式下输入 “interface s0”按Enter键进入配置。该端口名s0随路由器命名不一样而不一样, 视不一样路由器上具体串行端口而定。
3. 配置串口IP地址
在Router(config-if)#下输入 “ip address 172.16.20.1 255.255.255.0”。其格式为ip address <IP地址><子网掩码>, 所设IP地址应是WAN中正当地址。
4. 打开端口
在Router(config-if)#下输入“no shut”, 打开端口s0, 默认情况下该端口为关闭。
5. 退出配置
配置完成后按Ctrl+Z组合键退出配置, 回到特权模式。
6. 显示配置参数
在特权模式下输入“show interface s0”查看配置参数
试验现象

试验任务三
试验时间
试验内容
试验地点
试验人

配置路由协议

试验步骤
配置路由协议前应依据网络规模大小和路由器跳数（从一个路由器到另一个路由器称为一跳）选择路由协议。跳数在15以内小型网络选择RIP; 大型网络可选择IGRP或OSPF。
配置路由协议是在LAN端口和WAN端口配置基础上完成, 所以, 路由协议配置前要依据给出参数对对应设备端口进行配置。下面路由协议配置操作包含对端口胚子操作。
1. 配置RIP协议
1） 配置Router4
（1） 进入配置模式: 在Router#提醒符下输入“configure terminal”, 进入配置模式。
（2） 修改路由器名: 配置模式下输入“hostname Router4”,将路由器名修改为Router4
（3） 开启RIP路由协议: 在配置模式下输入“router rip”, 则RIP被确定为路由协议
（4） 配置与路由器直接连接网络: 在配置模式下输入“network 172.16.10.0”和“network 172.16.20.0”, 格式为network <网络地址>。格式中网络地址是路由器端口所在子网地址, 如Router4两个端口所在子网分别为172.16.10.0和176.16.20.0。如路由器有多个端口与不一样子网相连, 反复network命令。
（5） 退出配置模式: 输入“exit”或使用Ctrl+Z组合键, 退出配置模式, 返回特权模式。
（6） 显示路由协议信息: 在特权模式下输入“show ip protocol“显示路由协议信息。
2） 配置Router1和Router5
用与配置Router4一样方法对Router1和Router5进行对应设置。
3） 路由测试
在PC1上使用ping命令Ping路由器Router1, Router4和Router5以太网端口, 或者在某个路由器特权模式下使用Ping命令Ping其她两个路由去以太网端口, 检验网络是否连通, 从而判定路由协议设置是否正确。如在Router5上Ping Router4和Router1串口。
4） 删除路由配置
为了避免和后面路由协议冲突, RIP路由协议试验完成后, 需要在3个路由器上分别删除路由协议配置。在特权模式下输入“config terminal”进入配置模式, 在配置模式下输入 “no router rip”删除路由协议。
2. 配置IGRP协议
配置IGRP协议过程与RIP协议泪痣, 首先配置对应端口并打开端口, 然后配置IGRP路由协议, 下面操作假定对应端口已设置IP地址并已激活。
1） 配置Router4
（1）进入配置模式: 在Router#提醒符下输入“configure terminal”, 进入配置模式
（2）修改路由器名: 在配置模式下输入 “hostname Router4”, 将路由器名称修改为Router4
（3）开启IGRP路由协议: 在配置设置模式下输入“router igrp 2”, 格式为router igrp<自治域号>。只有同一自治域内路由器才能使用IGRP协议交换路由信息。
（4）配置网络地址: 在配置模式下分别输入“network 172.16.10.0”和“network 172.16.20.0”, 格式为network 网络地址, 配置参与动态路由网络。格式中网络地址是对应端口IP地址所对应包含子网地址在内网络地址部分。IGRP在指定网络路由器间交换路由信息, 该网络由network参数指定, 假如不指定网络, 则路由器不会讲该网络信息广播给其她路由器。
（5）退出配置模式: 输入“exit”或使用Ctrl+Z组合键, 退出配置模式, 返回特权模式。
（6）显示路由协议信息: 在特权模式下输入 “show ip protocol”, 显示路由协议信息。
2）配置Router1和Router5
依据一样步骤能够配置Router1和Router5,, 这里不再赘述。
3）路由测试
在PC1上使用ping命令Ping路由器Router1, Router4和Router5以太网端口, 或者在某个路由器特权模式下使用Ping命令Ping其她两个路由去以太网端口, 检验网络是否连通, 从而判定路由协议设置是否正确。
4）删除路由配置
为了避免和后面路由协议冲突, RIP路由协议试验完成后, 需要在3个路由器上分别删除路由协议配置。在特权模式下输入“config terminal”进入配置模式, 在配置模式下输入 “no router rip”删除路由协议。
3. 配置OSPF协议
配置OSPF协议步骤和前两个路由协议基础相同, 关键步骤以下。
（1）开启OSPF动态路由协议: 在配置模式下输入“router ospf process-id”, 如router ospf2.其中process-id范围在1~65535.
（2）定义参与OSPF子网: 配置模式下输入“network address wildcard-mask area area-id”。其中address是对应端口IP地址所对应包含子网地址在内网络地址部分, wildcard-mask是子网掩码地址反码, area-id是在0~4,294,967,295内十进制数, 当area-id为0时是主干域。比如Router4Enternet0端口IP地址为172.16.10.1, 子网掩码为255.255.255.0, 则其网络地址部分（Address）为172.16.10.0, 对应wildcard-mask为0.0.0.255。对应配置命令为172.168.10.0 0.0.0.255 area 2.使用OSPF协议定义不一样区域, 限定对应路由器只能在相同区域内交换子网信息, 不一样区域间不交换路由信息。
（3）指明网络类型: 在配置模式下输入 “ip ospf network broadcast”,其中broadcast可由non-broadcast或point-to-mutlipoin来替换, 对于DDN、 帧中继和X.25这些非广播型网络, 输入non-broadcast, 如 ip ospf network point-to-multipoint。
（4）显示路由协议信息: 在特权模式下输入 “show ip protocol”, 显示路由协议信息。
（5）路由测试: 在PC1上使用ping命令Ping路由器Router1, Router4和Router5以太网端口, 或者在某个路由器特权模式下使用Ping命令Ping其她两个路由去以太网端口, 检验网络是否连通, 从而判定路由协议设置是否正确。
（6）删除路由配置: 在配置模式下输入“no router ospf”删除协议。
试验现象

六． 试验截图
1. 试验所用网络结构图:

2. 配置完ip、 lan端口和wan端口后各个虚拟设配情况以下:
Route4:

Router1:

Router5:

PC0:

PC1:

Rip协议配置过程:

Rip协议连通性测试:

IGrp协议配置过程:

IGRP协议连通性测试:

Ospf协议配置:

Ospf协议连通性测试:

七． 试验结果及分析
分别配置三个协议后, 经PC0和PC1连通性测试后知, 在这三种协议下, PC0和PC1均能连通。
八． 遭遇问题与处理过程
配置完协议后连通性测试中出现了找不到主机情况, 经配置网关后, 问题处理。
