混泥土裂缝修补方案.doc

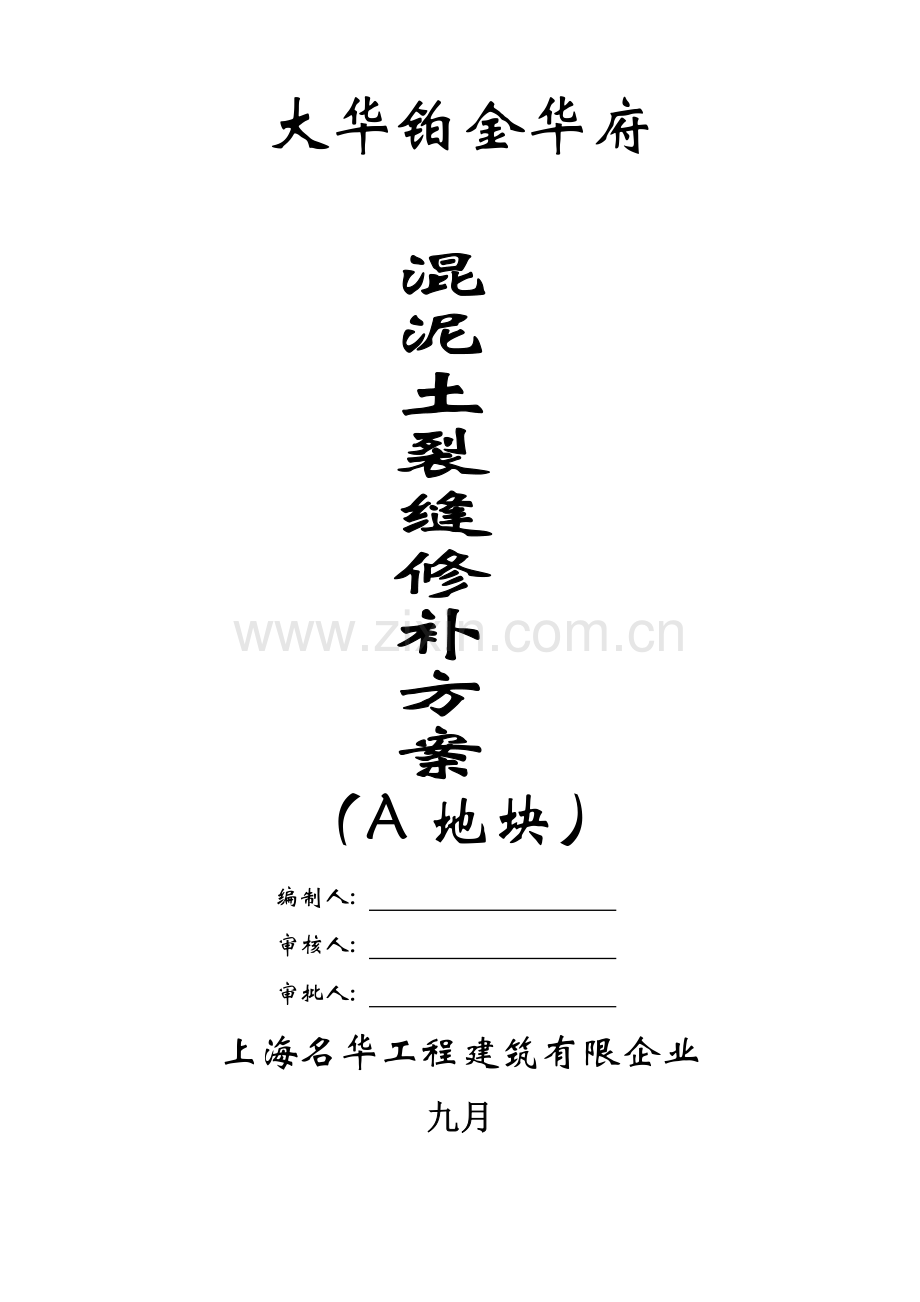

大华铂金华府
（A地块）
编制人:
审核人:
审批人:
上海名华工程建筑有限企业
九月

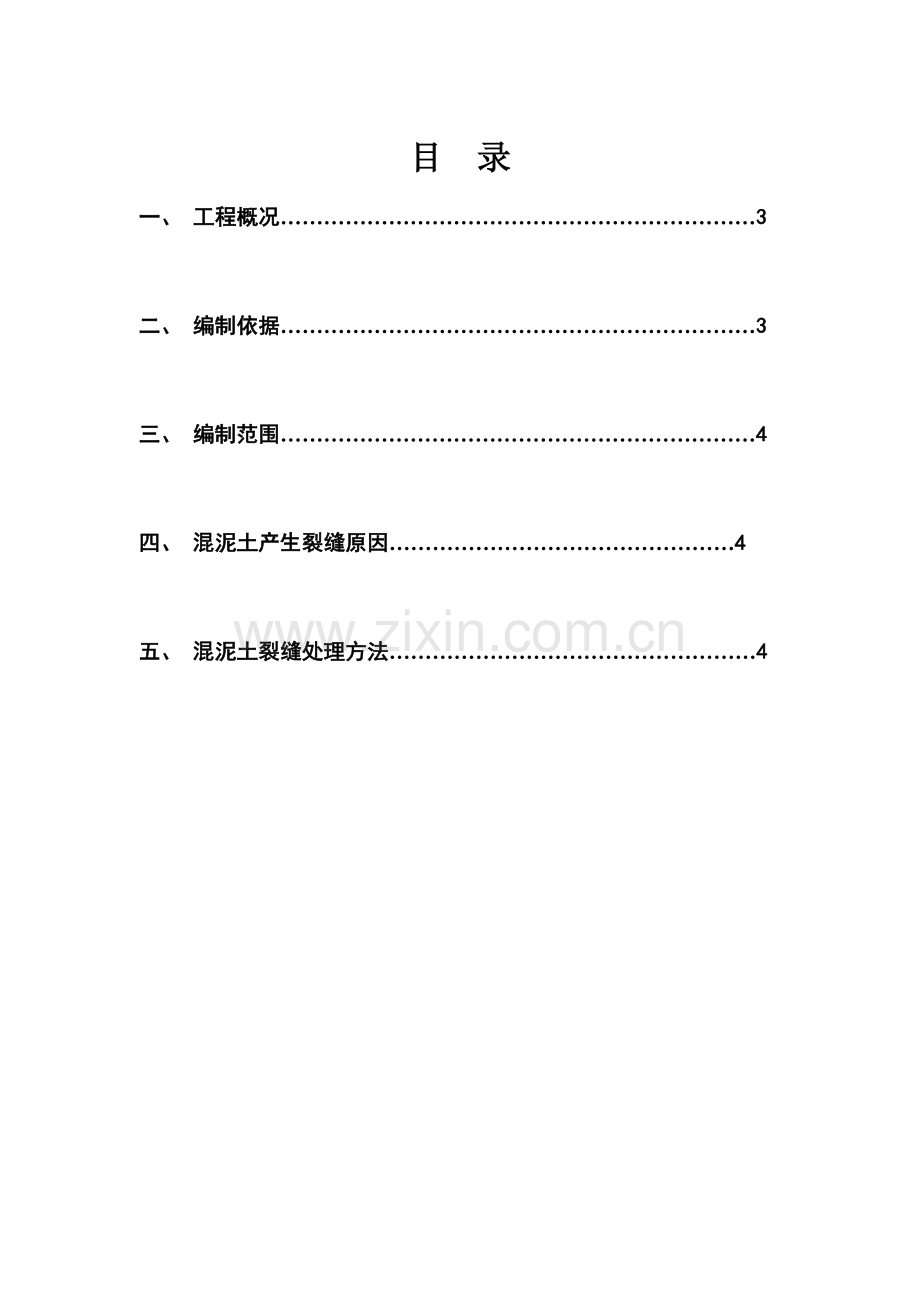

目 录
一、 工程概况…………………………………………………………3

二、 编制依据…………………………………………………………3

三、 编制范围…………………………………………………………4

四、 混泥土产生裂缝原因…………………………………………4

五、 混泥土裂缝处理方法……………………………………………4

一、 工程概况

工程名称: 大华铂金华府A地块工程（以下简称本工程）

建设单位: 武汉大华人和房地产有限企业

设计单位: 武汉市建筑设计院

监理单位: 湖北亚太建设监理有限责任企业

勘察单位: 湖北省地质工程勘察基础工程企业

施工单位: 上海名华工程建筑有限企业

施工环境:

本工程地处武汉市青山区园林路以东, 和平大道以北A地块,

由A1、 A2两块组成。基地占地面积为67178㎡, 容积率2.2, 总建

筑面积12.9万平方米。

二、 编制依据

《钢筋混泥土结构建筑结构设计与施工规范》JGJ3—91

《混泥土结构工程施工质量验收规范》GB50204—

三、 编制范围
本方案所指是A7#楼12层（7—27）轴/（7—A轴）柱1GAZ1出现裂缝处理。

四、 混泥土裂缝产生原因
本处钢筋混凝土结构裂缝是因外力作用下产生裂缝。
其关键原因是: 过早在混泥土柱侧边用凿子凿孔（塔吊回转支承与钢筋混凝土结构连接对拉螺栓孔）, 使混泥土受到冲击、 震动, 造成柱表面开裂, 形成两条长度不超出30㎝对角斜线型裂缝。

五、 混泥土裂缝处理方法
将开裂部分混泥土全部凿除, 洗刷洁净后, 支斜模（上下口均超出被凿去砼边缘100㎜, 上口斜出5mm）。用高一级细石砼仔细填塞密实, 待砼达成28d强度后再用錾子将高出柱面砼剔除、 磨平, 表面用砼原浆进行平色处理。
