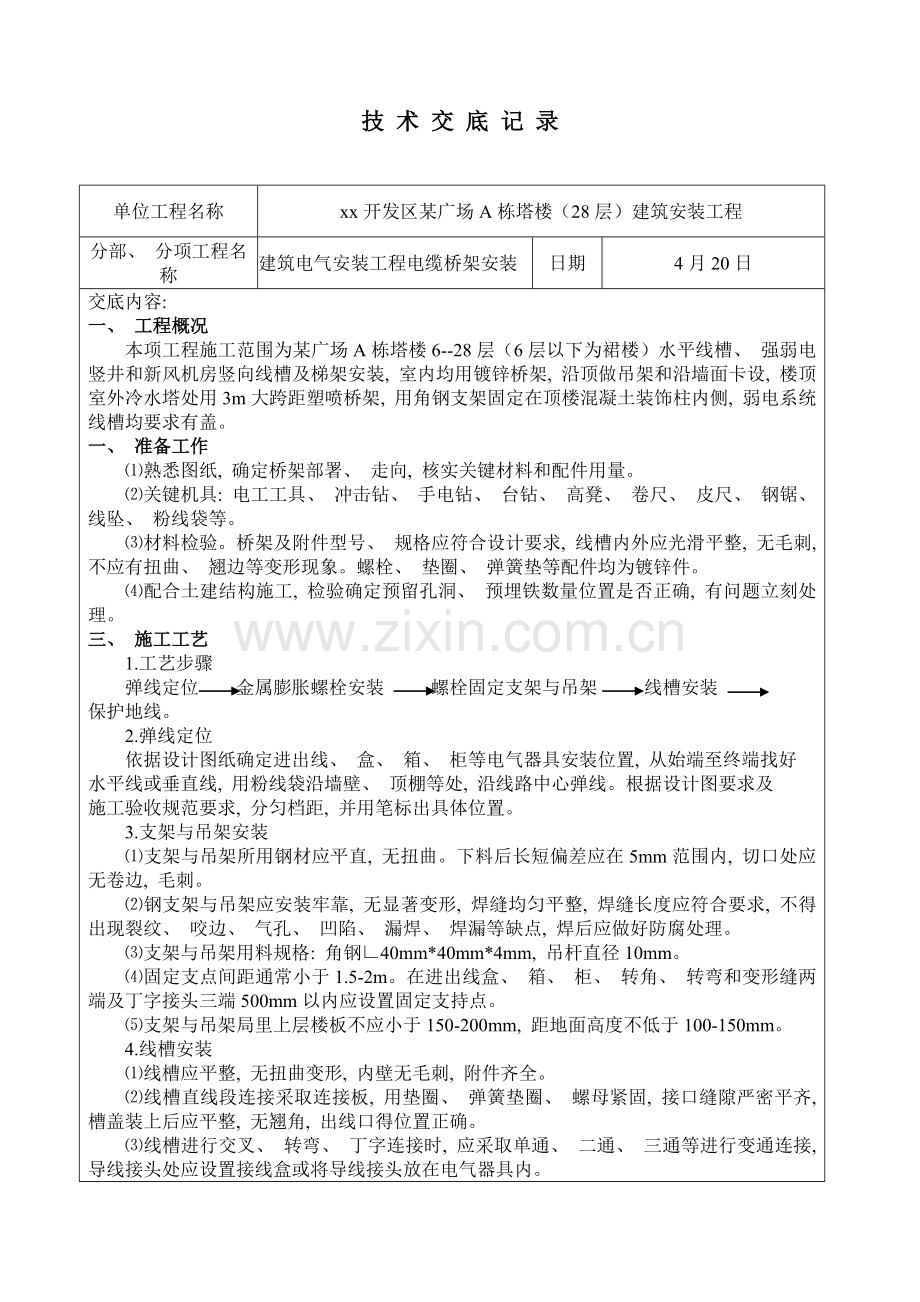

技 术 交 底 记 录

单位工程名称
xx开发区某广场A栋塔楼（28层）建筑安装工程
分部、 分项工程名称
建筑电气安装工程电缆桥架安装
日期
4月20日
交底内容:
一、 工程概况
本项工程施工范围为某广场A栋塔楼6--28层（6层以下为裙楼）水平线槽、 强弱电竖井和新风机房竖向线槽及梯架安装, 室内均用镀锌桥架, 沿顶做吊架和沿墙面卡设, 楼顶室外冷水塔处用3m大跨距塑喷桥架, 用角钢支架固定在顶楼混凝土装饰柱内侧, 弱电系统线槽均要求有盖。
一、 准备工作
⑴熟悉图纸, 确定桥架部署、 走向, 核实关键材料和配件用量。
⑵关键机具: 电工工具、 冲击钻、 手电钻、 台钻、 高凳、 卷尺、 皮尺、 钢锯、 线坠、 粉线袋等。
⑶材料检验。桥架及附件型号、 规格应符合设计要求, 线槽内外应光滑平整, 无毛刺, 不应有扭曲、 翘边等变形现象。螺栓、 垫圈、 弹簧垫等配件均为镀锌件。
⑷配合土建结构施工, 检验确定预留孔洞、 预埋铁数量位置是否正确, 有问题立刻处理。
三、 施工工艺
1.工艺步骤
弹线定位 金属膨胀螺栓安装 螺栓固定支架与吊架 线槽安装
保护地线。
2.弹线定位
依据设计图纸确定进出线、 盒、 箱、 柜等电气器具安装位置, 从始端至终端找好
水平线或垂直线, 用粉线袋沿墙壁、 顶棚等处, 沿线路中心弹线。根据设计图要求及
施工验收规范要求, 分匀档距, 并用笔标出具体位置。
3.支架与吊架安装
⑴支架与吊架所用钢材应平直, 无扭曲。下料后长短偏差应在5mm范围内, 切口处应无卷边, 毛刺。
⑵钢支架与吊架应安装牢靠, 无显著变形, 焊缝均匀平整, 焊缝长度应符合要求, 不得出现裂纹、 咬边、 气孔、 凹陷、 漏焊、 焊漏等缺点, 焊后应做好防腐处理。
⑶支架与吊架用料规格: 角钢∟40mm*40mm*4mm, 吊杆直径10mm。
⑷固定支点间距通常小于1.5-2m。在进出线盒、 箱、 柜、 转角、 转弯和变形缝两端及丁字接头三端500mm以内应设置固定支持点。
⑸支架与吊架局里上层楼板不应小于150-200mm, 距地面高度不低于100-150mm。
4.线槽安装
⑴线槽应平整, 无扭曲变形, 内壁无毛刺, 附件齐全。
⑵线槽直线段连接采取连接板, 用垫圈、 弹簧垫圈、 螺母紧固, 接口缝隙严密平齐, 槽盖装上后应平整, 无翘角, 出线口得位置正确。
⑶线槽进行交叉、 转弯、 丁字连接时, 应采取单通、 二通、 三通等进行变通连接, 导线接头处应设置接线盒或将导线接头放在电气器具内。
单位工程名称
xx开发区某广场A栋塔楼（28层）建筑安装工程
分部、 分项工程名称
建筑电气安装工程电缆桥架安装
日期
4月20日

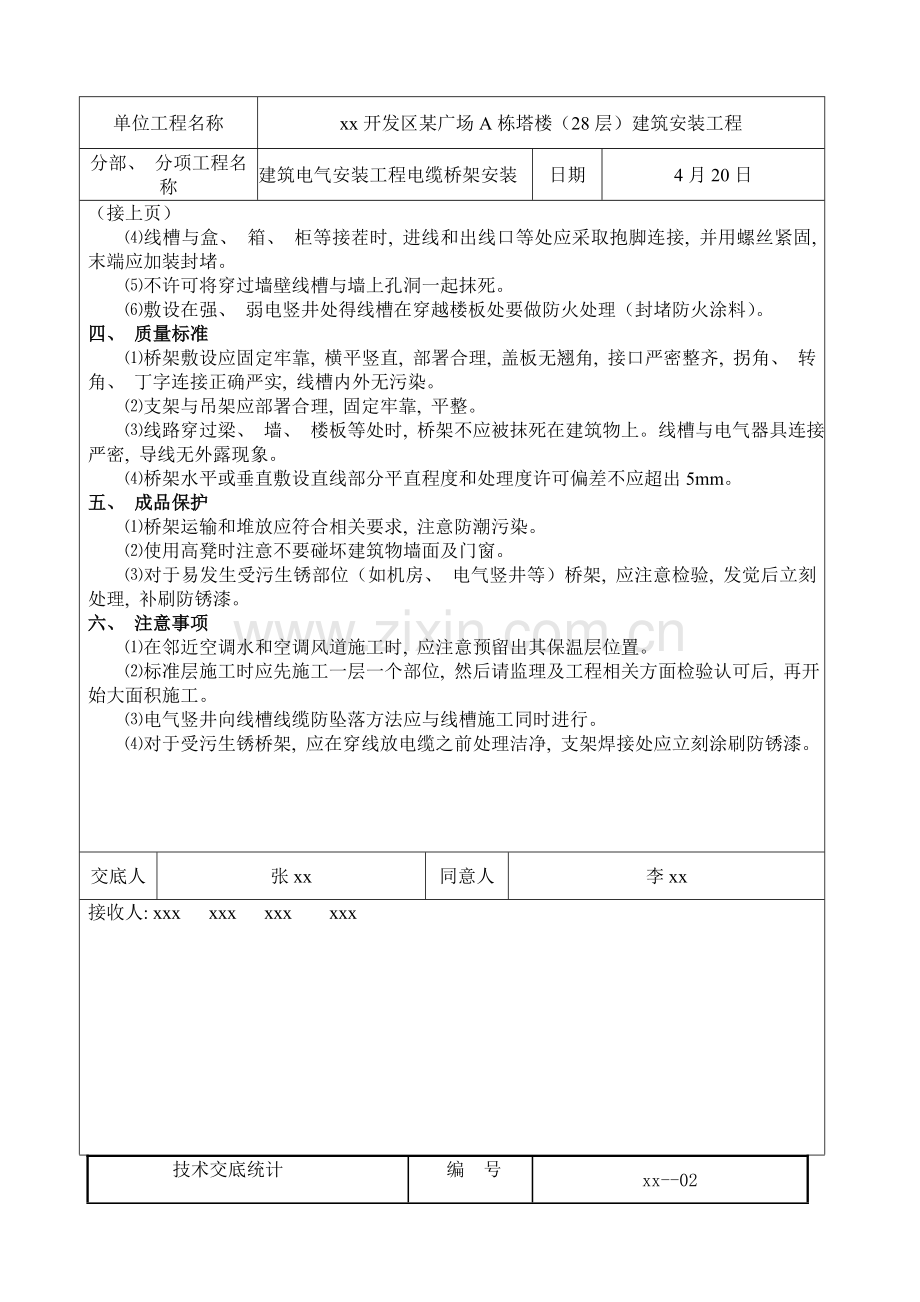

（接上页）
⑷线槽与盒、 箱、 柜等接茬时, 进线和出线口等处应采取抱脚连接, 并用螺丝紧固, 末端应加装封堵。
⑸不许可将穿过墙壁线槽与墙上孔洞一起抹死。
⑹敷设在强、 弱电竖井处得线槽在穿越楼板处要做防火处理（封堵防火涂料）。
四、 质量标准
⑴桥架敷设应固定牢靠, 横平竖直, 部署合理, 盖板无翘角, 接口严密整齐, 拐角、 转角、 丁字连接正确严实, 线槽内外无污染。
⑵支架与吊架应部署合理, 固定牢靠, 平整。
⑶线路穿过梁、 墙、 楼板等处时, 桥架不应被抹死在建筑物上。线槽与电气器具连接严密, 导线无外露现象。
⑷桥架水平或垂直敷设直线部分平直程度和处理度许可偏差不应超出5mm。
五、 成品保护
⑴桥架运输和堆放应符合相关要求, 注意防潮污染。
⑵使用高凳时注意不要碰坏建筑物墙面及门窗。
⑶对于易发生受污生锈部位（如机房、 电气竖井等）桥架, 应注意检验, 发觉后立刻处理, 补刷防锈漆。
六、 注意事项
⑴在邻近空调水和空调风道施工时, 应注意预留出其保温层位置。
⑵标准层施工时应先施工一层一个部位, 然后请监理及工程相关方面检验认可后, 再开始大面积施工。
⑶电气竖井向线槽线缆防坠落方法应与线槽施工同时进行。
⑷对于受污生锈桥架, 应在穿线放电缆之前处理洁净, 支架焊接处应立刻涂刷防锈漆。

交底人
张xx
同意人
李xx
接收人: xxx xxx xxx xxx

技术交底统计
表C2-1
编 号
xx--02
工程名称
xxxx工程
交底日期
09月18日
施工单位
xxxxxx有限企业
分项工程名称
风管及部件安装
交底提要
风管及部件安装工程技术交底
交底内容:
一、 施工准备:
1．多种安装材料应含有出厂合格证书及质量判定文件。
2．风管成品不许有变形、 扭曲、 开裂、 孔洞、 法兰脱落等缺点。
3．安装阀体、 消声器、 风口等部件要检验调整装置是否灵活。
4．准备多种专业工具, 如电锤、 手电钻、 台钻、 扳手、 手剪、 安全带等
二、 作业条件:
1．风管安装, 在建筑物围护结构施工完, 安装部位障碍物已清理, 地面无杂物条件下进行。
2．检验现场结构留孔洞位置、 尺寸要符合图纸要求, 有没有遣漏现象, 预留孔大小比实际风管截面每边尺寸大10mm
三、 操作工艺: 参考《通风与空调工程施工工艺标准》
1．确定标高: 根据设计图纸和参考土建基准线找出风管标高。
2．制作吊架: 标高确定后, 确定风管支、 吊架形式。
3．法兰连接: 要求确保法兰接El严密性, 法兰之间应有垫料, 法兰连接后严禁往法兰缝隙填塞垫料。
4．风管安装: 依据施工现场情况, 安装次序先吊装干管, 后是支管。
5．部件安装: 风管各类调整阀等装置应安装在便于操作部位
四、 质量标准:
1．风管安装必需牢靠, 位置、 标高和走向符合设计要求, 部件方向正确, 操作方便。
2．支托、 吊架形式、 规格、 位置、 间距及固定必需符合设计要求和施工规范要求。
3．风管法兰连接平行严密, 螺栓紧固, 螺栓露出长度适宜, 同一风管段法兰螺母在同一侧。
4．风口安装位置正确, 外露部分平整美观, 同一房问内标高一致
五、 成品保护:
1．安装完风管要确保风管表面洁净。
2．交叉作业较多场地, 严禁以安装完风管作为支、 吊托架, 不许可将其她支吊架焊在或挂在风管法兰和风管支吊架上。
3．运输和安装阀件时, 应避免因为碰撞而产生实施机构和叶片变形
六、 环境和安全
1．风管吊装过程中必需正确戴好安全帽, 系好安全带, 施工现场严禁吸烟。
2．操作人员要精神集中, 不准打闹, 不准上下投掷工具材料。
3．完工后要立刻清理场地, 做到活完地面清。

审核人
×××
交底人
×××
接收交底人
×××
