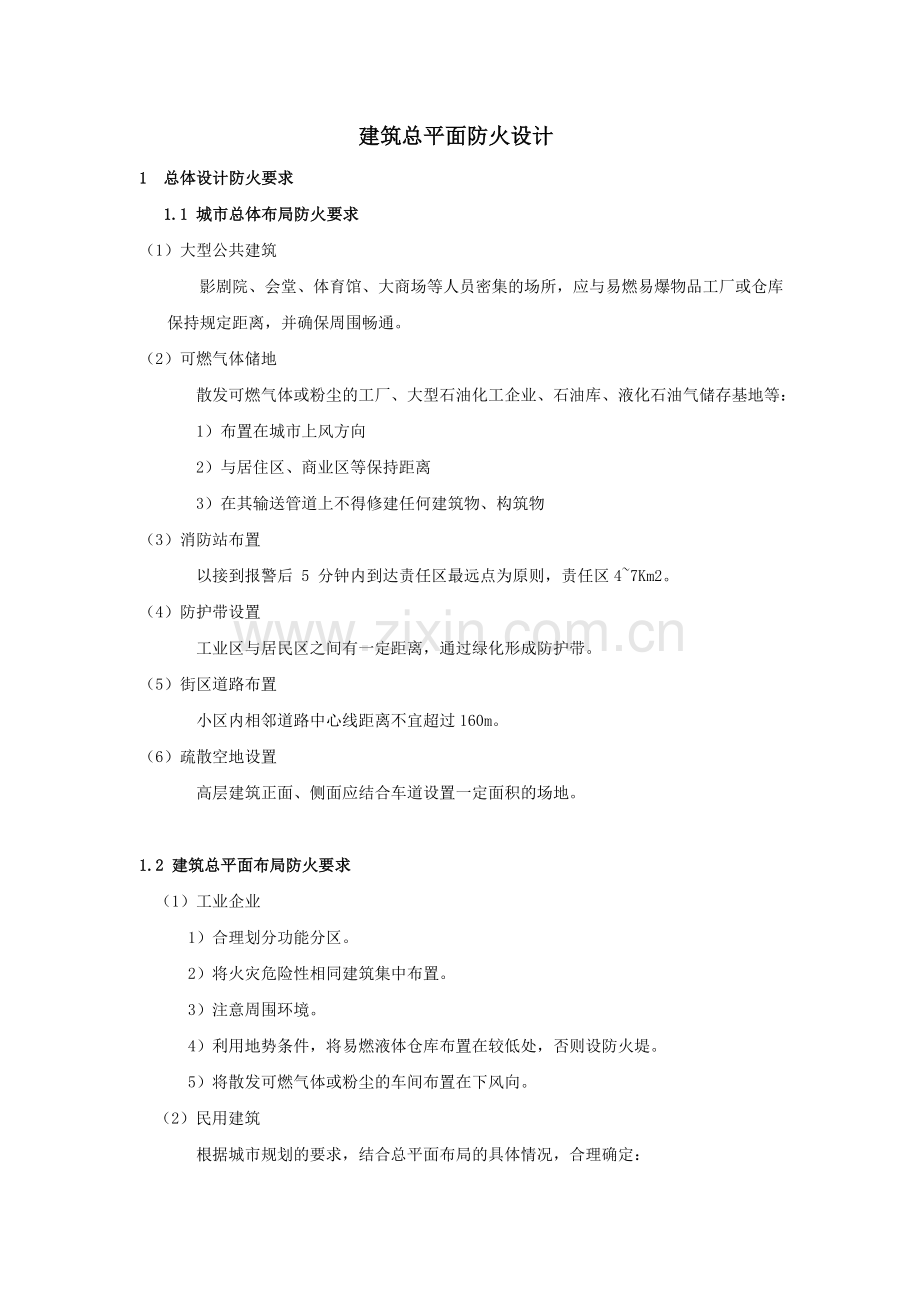

建筑总平面防火设计
1 总体设计防火要求
1.1 城市总体布局防火要求
（1）大型公共建筑
影剧院、会堂、体育馆、大商场等人员密集的场所，应与易燃易爆物品工厂或仓库保持规定距离，并确保周围畅通。
（2）可燃气体储地
散发可燃气体或粉尘的工厂、大型石油化工企业、石油库、液化石油气储存基地等：
1）布置在城市上风方向
2）与居住区、商业区等保持距离
3）在其输送管道上不得修建任何建筑物、构筑物
（3）消防站布置
以接到报警后 5 分钟内到达责任区最远点为原则，责任区4~7Km2。
（4）防护带设置
工业区与居民区之间有一定距离，通过绿化形成防护带。
（5）街区道路布置
小区内相邻道路中心线距离不宜超过160m。
（6）疏散空地设置
高层建筑正面、侧面应结合车道设置一定面积的场地。

1.2 建筑总平面布局防火要求
（1）工业企业
1）合理划分功能分区。
2）将火灾危险性相同建筑集中布置。
3）注意周围环境。
4）利用地势条件，将易燃液体仓库布置在较低处，否则设防火堤。
5）将散发可燃气体或粉尘的车间布置在下风向。
（2）民用建筑
根据城市规划的要求，结合总平面布局的具体情况，合理确定：

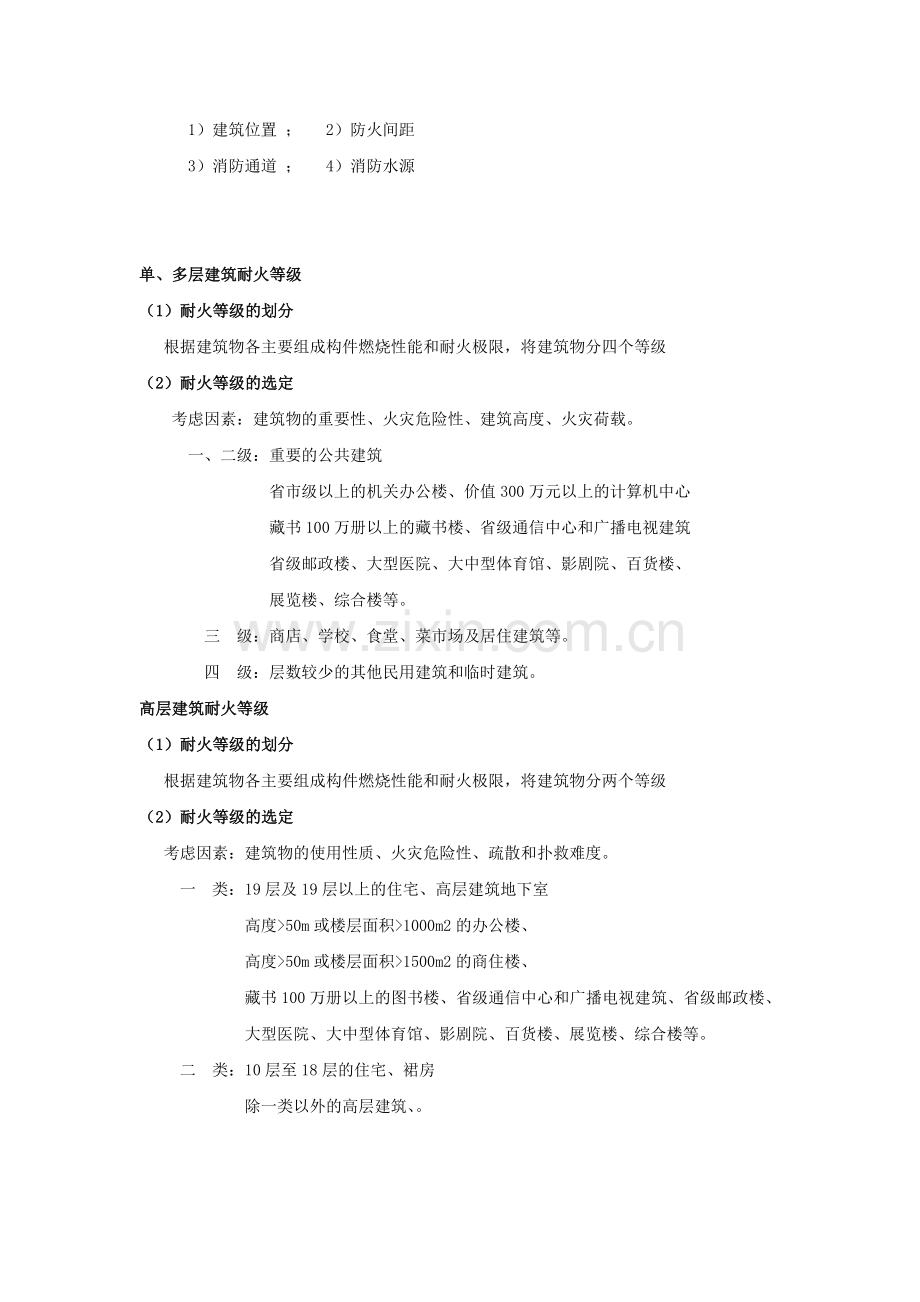

1）建筑位置 ； 2）防火间距
3）消防通道 ； 4）消防水源

单、多层建筑耐火等级
（1）耐火等级的划分
根据建筑物各主要组成构件燃烧性能和耐火极限，将建筑物分四个等级
（2）耐火等级的选定
考虑因素：建筑物的重要性、火灾危险性、建筑高度、火灾荷载。
一、二级：重要的公共建筑
省市级以上的机关办公楼、价值300万元以上的计算机中心
藏书100万册以上的藏书楼、省级通信中心和广播电视建筑
省级邮政楼、大型医院、大中型体育馆、影剧院、百货楼、
展览楼、综合楼等。
三 级：商店、学校、食堂、菜市场及居住建筑等。
四 级：层数较少的其他民用建筑和临时建筑。
高层建筑耐火等级
（1）耐火等级的划分
根据建筑物各主要组成构件燃烧性能和耐火极限，将建筑物分两个等级
（2）耐火等级的选定
考虑因素：建筑物的使用性质、火灾危险性、疏散和扑救难度。
一 类：19层及19层以上的住宅、高层建筑地下室
高度>50m或楼层面积>1000m2的办公楼、
高度>50m或楼层面积>1500m2的商住楼、
藏书100万册以上的图书楼、省级通信中心和广播电视建筑、省级邮政楼、大型医院、大中型体育馆、影剧院、百货楼、展览楼、综合楼等。
二 类：10层至18层的住宅、裙房
除一类以外的高层建筑、。

2 防火间距
2.1 防火间距的确定
（1）火灾在相邻建筑之间蔓延的途径
1）热辐射：由建筑开口向外发射
2）热对流：向建筑上方扩散
3）飞火：在风力作用下，由上空飘飞
4）延烧：由开口沿水平方向斜偏，使直接接触的建筑燃烧
（2）确定防火间距的基本因素
影响防火间距的因素：辐射热、风向、风速、外墙燃烧性能及开口面积、室内可燃物的种类及数量、相邻建筑高度、室内消防设施、着火时的气温和湿度、消防车到达的时间及扑救情况等。规范考虑因素：
1）防止热辐射作用造成火灾蔓延
2）满足消防车最大工作回转半径的要求
3）消防扑救的影响作用
4）节约用地
（3）计算防火间距的理论依据
热辐射作用：在全面燃烧阶段，建筑内出现持续高温，从外墙开口释放大量热辐射，把火灾传播给相当距离的建筑物。

2.2 民用建筑防火间距
耐火等级
一、二级
三级
四级
一、二级
三级
四级
6
7
9
7
8
10
9
10
12
注：① 两座建筑相邻较高的一面的外墙为防火墙时，其防火间距不限。
② 相邻的两座建筑物，较低一座的耐火等级不低于二级、屋顶不设天窗、屋顶承重构件的耐火极限不低于1h，且相邻的较低一面外墙为防火墙时，其防火间距可适当减少，但不应小于3.5m。
③ 相邻的两座建筑物，较低一座的耐火等级不低于二级，当相邻较高一面外墙的开口部位设有防火门窗或防火卷帘和水幕时，其防火间距可适当减少，但不应小于3.5m。
④ 两座建筑相邻两面的外墙为非燃烧体如无外露的燃烧体屋檐，当每面外墙上的门窗洞口面积之和不超过该外墙面积的5%，且门窗口不正对开设时，其防火间距可按本表减少25%。
⑤ 耐火等级低于四级的原有建筑物，其防火间距可按四级确定。

2.3 工业厂房防火间距
耐火等级
一、二级
三级
四级
一、二级
三级
四级
10
12
14
12
14
16
14
16
18
注：① 甲类厂房增加2m，戊类厂房减少2m。
② 高层厂房增加2m。
③ 相邻的两座厂房较高一面为防火墙时，间距不限。但甲类厂房之间≥4m。
④ 厂房与民用建筑防火间距，按厂房之间的防火间距确定。
⑤ 甲、乙类厂房与民用建筑之间≥25m，距重要公共建筑≥50m。
2.4 高层民用建筑防火间距

建筑类别
高层
民用
建筑

裙房
其他民用建筑
耐火等级
一、二级
三级
四级
高层民用建筑
13
9
9
11
14
裙房
9
6
6
7
9
注：① 相邻高层较高面为防火墙、比较低屋顶高15m且以下范围不开口， 其防火间距不限。② 相邻高层较低屋顶不开口、承重构件耐火极限≥1h，且较低面为防火墙时，其间距可≥4m。
③ 相邻高层较高面外墙耐火极限≥2h，设有甲级防火门窗或防火卷帘时，其间距可≥4m。
④ 高层民用建筑与厂房防火间距，详见规范要求。

3 消防车道
3.1 单、多层民用建筑消防车道
（1）当建筑物的沿街部分长度超过150m或总长度超过220m时，均应设置穿过建筑物的消防车道。

（2）沿街建筑应设连通街道和内院的人行通道(可利用楼梯间)，其间距不宜超过80m。

（3）超过3000个座位的体育馆、超过2000个座位的会堂和占地面积超过3000m2的展览馆等公共建筑，宜设环形消防车道。
（4）建筑物的封闭内院，如其短边长度超过24m时，宜设有进入内院的消防车道。

（5）供消防车取水的天然水源和消防水池，应设置消防车道
（6）消防车道的尺寸
消防车道的宽度不应小于3.5m，道路上空遇有管架、栈桥等障碍物时，其净高不应小于4m。
消防车道穿过建筑物的门洞时，其净高和净宽不应小于4m；门垛之间的净宽不应小于3.5m。
（7）消防车道的形式
1）环形消防车道至少应有两处与其他车道连通。
2）尽头式消防车道应设回车道或面积不小于12m×12m的回车场。
3）供大型消防车使用的回车场面积不应小于15m×15m。

（8）其他要求：
1）消防车道下的管道和暗沟应能承受大型消防车的压力。
2）消防车道可利用交通道路。
3）消防车道应尽量短捷，并宜避免与铁路平交。如必须平交，应设备用车道，两车道之间的间距不应小于一列火车的长度。

3.2 工业建筑消防车道
（1）工厂、仓库应设置消防车道
一座甲、乙、丙类厂房的占地面积超过3000m2或一座乙、丙类库房的占地面积超过1500m2时，宜设置环形消防车道，如有困难，可沿其两个长边设置消防车道或设置可供消防车通行的且宽度≥6m的平坦空地。
（2）易燃物储放区
易燃、可燃材料露天堆场区，液化石油气储罐区，甲、乙、丙类液体储罐区，应设消防车道或可供消防车通行的且宽度≥6m的平坦空地。
（3）大面积储放区
一个堆场、储罐区的总储量超过规定时，宜设置环形消防车道，或四周设置宽度≥6m且能供消防车通行的平坦空地。
（4）大面积堆场
一个易燃材料堆场占地面积超过25000m2或一个可燃材料堆场占地面积超过40000m2时，宜增设与环形消防车道相通的中间纵、横消防车道，其间距不宜超过150m。

3.3 高层民用建筑消防车道
（1）高层建筑的周围，应设环形消防车道
当设环形车道有困难时，可沿高层建筑的两个长边设置消防车道。
当高层建筑的沿街长度超过150m或总长度超过220m时，应在适中位置设置穿过高层建筑的消防车道。
高层建筑应设有连通街道和内院的人行通道，通道之间的距离不宜超过80m。

（2）高层建筑的内院或天井，当其短边长度超过24m时，宜设有进入内院或天井的消防车道。 当设环形车道有困难时，可沿高层建筑的两个长边设置消防车道。

（3）消防车道的尺寸
1）消防车道的宽度不应小于 4.0m。
2）消防车道距高层建筑外墙宜大于 5.00m。
3）消防车道上空4.00m以下范围内不应有障碍物。
4）穿过高层建筑的消防车道，其净宽和净空高度均不应小于4.00m。
（4）消防车道的形式
1）尽头式消防车道应设有回车道或回车场，回车场≥15m×15m。
2）大型消防车的回车场≥18m×18m。
（5）其他要求
1）供消防车取水的天然水源和消防水池，应设消防车道。
2）消防车道下的管道和暗沟等，应能承受消防车辆的压力。
3）消防车道与高层建筑之间，不应设置妨碍登高消防车操作的树木、架空管线等。
