表C1-3　　　　　　　技　术　交　底　记　录
工程名称
石家庄产业园项目―钢结构检修车间钢结构厂房项目
交底部位
墙拉筋、构造柱钢筋植筋
工程编号

时　　间
2013.05.01
交底内容：
本工程墙体拉结筋及构造柱纵筋钢筋均采用植筋方法，拉结筋采用φ6钢筋，拉结筋间距应沿框架柱全高每隔500~600mm设2φ6拉筋，拉筋伸入墙内的长度应沿墙全长贯通。如图14.2（a）(b)所示。填充墙长度＞5m时，应在墙长度方向中部设置构造柱：构造柱截面尺寸为：墙厚×墙厚；构造柱配筋为：4φ10, φ6@200,其他特殊部位构造柱参照图纸。
一、施工准备
钢筋已按图纸下好料，其它材料准备齐全。
电钻准备好
二、植筋施工工艺流程：
定位→钻孔→锚固剂配制→植筋→固化养护→检验
1、定位
按设计要求由放线人员标示植筋进行放线定位，构造柱钢筋上下对齐。
2、在植筋位置用电钻按下列尺寸进行钻孔：钻孔直径d+（4~6mm），小直径钢筋取低值，钻孔深度为15d，锚固力即大于钢筋屈服值 。
3、清孔
钻孔完毕，检查孔深、孔径合格后，将粉末用小喷壶喷出并预湿，直到孔内无灰尘，确认无误，报项目部质检员进行验收，验收合格后方可进行下道工序。
4、锚固剂配制
将锚固剂置于碗内或其它容器内，按固化剂上标示比例加入固化剂，搅拌均匀。
5、植筋
施工人员戴好线手套或皮手套，将配置的锚固剂放入PVC塑料管内填入孔内，使孔眼填满后插入钢筋并使钢筋插入到要求的深度，减少浆体溢出，使孔内压实。
6、固化养护
结构胶在常温下2天即可，锚固力大于钢筋屈服值，植筋后不得扰动钢筋或挂重物。
7、检验
检验采用千斤顶，锚具，反力架系统做拉拔实验，一般加载至钢筋强度的标准值，检测结果较直观、可靠、简便。
三、成品保护
在植筋过程中，钢筋植入2小时以内不允许上人踩踏，悬挂重物等。锚固剂在搅拌2小时后如无用完已成废料，不能再使用。
四、安全环保措施
操作人员进行高空、电气作业及使用机械设备，除遵守国家、部、省市等有关安全操作规定外，尚需注意：
1、操作人员必须经过专业培训，懂得结构胶锚固件的操作工序；
2、操作人员必须根据工作环境佩带防护用品，如安全帽、安全带、绝缘手套、绝缘鞋等，并集中精力操作；
3、电器设备及架设应符合安全用电规定，应有接零或接地触电保护装置，严禁零线与相线搞混，避免相线与结构钢筋连接造成触电事故；
4、结构胶、丙酮等物应稳保管，并有防水、防爆措施，容器清洗后残余物倾倒，应按指定地点集中处理；

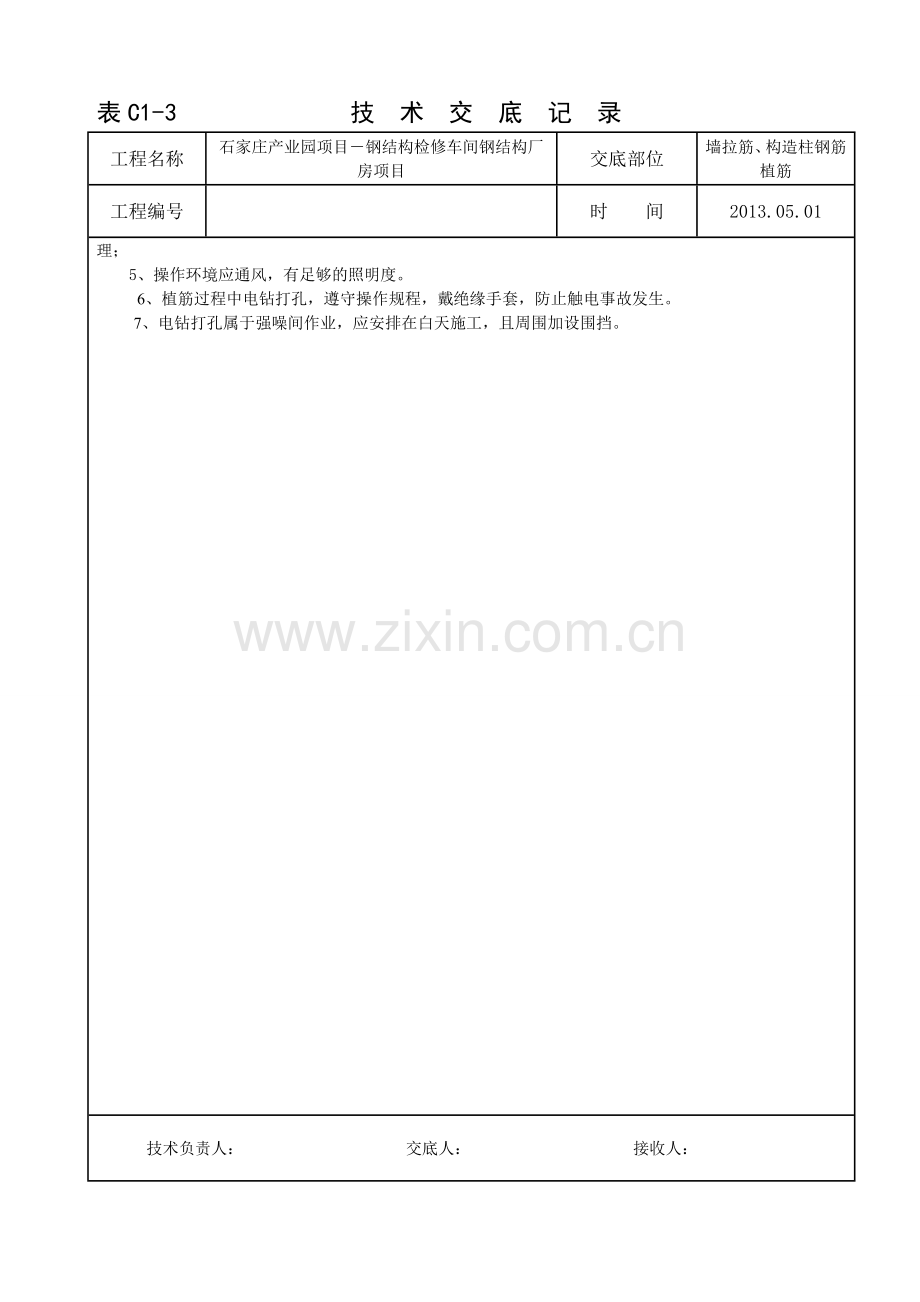

5、操作环境应通风，有足够的照明度。
6、植筋过程中电钻打孔，遵守操作规程，戴绝缘手套，防止触电事故发生。
7、电钻打孔属于强噪间作业，应安排在白天施工，且周围加设围挡。
技术负责人：　　　　　　　　　　交底人：　　　　　　　　　　接收人：
