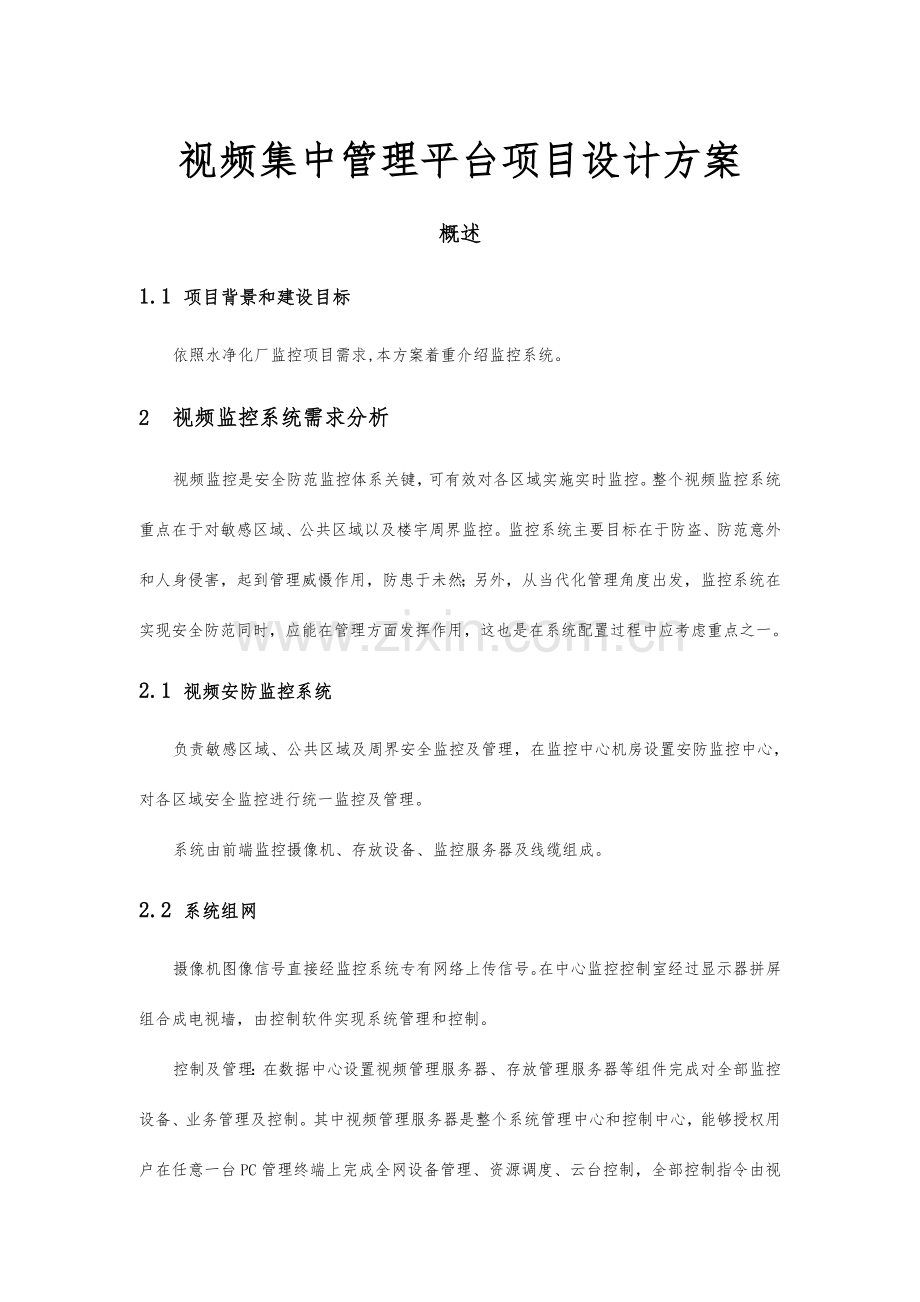

视频集中管理平台项目设计方案.doc

资源描述

视频集中管理平台项目设计方案概述 1.1 项目背景和建设目标依照水净化厂监控项目需求,本方案着重介绍监控系统。 2 视频监控系统需求分析视频监控是安全防范监控体系关键，可有效对各区域实施实时监控。整个视频监控系统重点在于对敏感区域、公共区域以及楼宇周界监控。监控系统主要目标在于防盗、防范意外和人身侵害，起到管理威慑作用，防患于未然；另外，从当代化管理角度出发，监控系统在实现安全防范同时，应能在管理方面发挥作用，这也是在系统配置过程中应考虑重点之一。 2.1 视频安防监控系统负责敏感区域、公共区域及周界安全监控及管理，在监控中心机房设置安防监控中心，对各区域安全监控进行统一监控及管理。系统由前端监控摄像机、存放设备、监控服务器及线缆组成。 2.2 系统组网摄像机图像信号直接经监控系统专有网络上传信号。在中心监控控制室经过显示器拼屏组合成电视墙，由控制软件实现系统管理和控制。控制及管理：在数据中心设置视频管理服务器、存放管理服务器等组件完成对全部监控设备、业务管理及控制。其中视频管理服务器是整个系统管理中心和控制中心，能够授权用户在任意一台PC管理终端上完成全网设备管理、资源调度、云台控制，全部控制指令由视频管理服务器集中处理和发送。 2.3 系统集成视频安防监控系统对犯罪分子具备威慑作用，使其不敢轻易作案；其次，一旦出现了入侵等异常现象，安全防范系统能及时发觉并报警，同时视频监控系统能自动统计现场情况。 3 系统建设要求分析 3.1 数字视频监控系统数字视频监控系统需要具备以下一些功效性要求： l 采取先进数字化、网络化、智能化视频监控理念、技术采取当前视频监控领域内最新数字化、网络化、智能化理念，配合国际领先网络视频技术，采取国际一流网络摄像机和视频服务器硬件设备，配合功效强大应用软件，经过真正全方面数字化方案彻底整合系统图像采集、数字压缩、远程传输、管理、控制及其应用。 l 采取开放式体系构架在系统设计和建设过程中，充分考虑到未来扩展和系统集成方面需求，采取开放式体系构架，以现有成熟产品为对象设计，同时还考虑到周围信息通信环境现实状况和技术发展趋势，与消防、防盗、聚光系统实现联动。 l 层次结构分明，具备分布式智能，能够实现分散配置、集中管理系统 l 完善用户管理和权限管理功效系统提供高度安全可靠集中身份认证、权限管理和审计管理。用户账号密码经过加密传输，不一样用户拥有与其角色相关联不一样权限等级，系统中全部操作由系统唯一权限管理中心许可，并由系统审计管理系统统计和管理。只有经过授权，拥有账号密码用户才能浏览或控制摄像机，访问位于不一样区域摄像机需要具备不一样权限，用户仅能够访问或控制其权限范围内被允许访问或控制摄像机。 l 完善控制优先权机制系统具备完善控制优先权机制，网络上用户能够被管理员分为多个控制权限等级，当多个用户同时想控制某个摄像机时，系统要求优先级高人能够控制，优先级低人不能控制，但能够浏览图像。同时系统会在低优先级用户屏幕上显示某某高级用户正在控制，只有优先级高用户放弃控制权后，优先级低用户才能控制。相反，低优先级用户正在控制某摄像机时，高优先级用户能够接过控制权来控制，低优先级用户就暂时不能控制了。相同优先级用户谁先取得控制权系统就默认由谁控制。最低优先级用户仅能看摄像机画面，任何时候都不能控制摄像机。 l 高分辨率实时图像图像分辨率能够达成640×480或更高，要求清楚度高，色彩逼真，图像压缩格式完全符合国际标准，最高帧速能够达成25fps或30fps。 l 支持多路图像同时处理和显示能在客户端上进行多画面模式实时显示，能够随时自由选择单画面、四画面、九画面、十六画面、二十五开画面模式同时观看1~25个摄像机实时画面。全部摄像机能够分成若干工作组，经过视频监控软件用户能够分别控制、切换、浏览全部摄像机画面。在多画面模式浏览时，可依照用户需要实时选择监控地点内同时工作镜头数量，操纵控制摄像机运动，调整图象显示尺寸，还可对任意一路图象放大到全屏显示。依照网络带宽条件不一样，实时显示画面速度最高可达25帧/秒，足以满足任何工作条件下对实时监控设备响应时间要求。系统软件支持一个用户同时浏览多个摄像机画面，也支持多个用户同时观看一个摄像机画面。同时画面上能够显示摄像机类型、编号、位置，以及工作时间等文本信息。 l 方便设备管理配置和实时设备状态监视对于系统内任何一个设备，都能够在管理中心进行配置，管理中心能够对指定范围内任何设备进行批量配置，批量读取和批量对比。系统实施时候，实施人员能够现在管理中心离线配置好全部设备参数，一次性地对符合条件全部设备进行设置。系统设置过程应在后台运行，不影响用户现在工作。系统按照用户定义计划对系统中全部设备进行巡检，任何设备当前情况都能够随时展示出来。任何设备发生任何历史事件、日志、设备运作所产生各种对象和它们全部检索信息都应被发送到管理中心. l 方便摄像机控制功效用户能够依照个人习惯选择用鼠标在监控画面中进行点击、拖放等操作直接控制摄像机上下、左右、变焦、聚焦等动作，也能够经过点击控制面板来对摄像机进行控制。摄像机控制面板界面应简单直观，使用方便。另外，用户应能够依照需要选择配置多个厂商、多个协议各种档次、制式球机及云台，并能够实现正常控制功效及一些特殊功效，比如：预置位调用、自动巡检等等。 l 强大录像、录像检索和回放功效提供计划录像、当地手动录像和报警录像三种录像机制，用户可依照实际需要制订不一样录像策略。系统可对多路镜头同时录像，系统自动定时更新录像存放资料，超出一定容量资料存放能提供额外数据备份机制。录像统计能够随时调用，并按用户需要进行快进、慢放或者正常速度播放，能够拖动进度条选择播放。对于录像统计用户能够依照需要进行编辑、存放、删除。提供分散集中相结合存放方式，但采取统一检索服务，实现对全局范围全部信息集中检索，而不是通常点对点检索。检索条件能够自行定义，能够满足各种组合查询条件下（日期、时间、通道、楼层、区域等）录像同时回放。能够经过视频文件附带标识信息（如摄像机编号、监控场所名称、日期时间等）进行查询。支持监控图像抓拍。 l 录像和存放全部监控点均需要支持报警联动录像、移动侦测录像、手动录像、计划录像等多个模式，管理员能够依照不一样需求进行选择。全部录像资料由总监控中心统一进行管理维护，录像资料保留最少一周。不论用户在何处登录，都可自由访问其权限范围内被允许访问录像资料。 4 设计标准 4.1 先进性视频监控系统负担着监视、管理双重担务，对各功效建筑及园区进行视频监控，需以先进技术作保障。前端摄像机布局应合理，监控图像应清楚，同时在系统数字化技术利用上应具备前瞻性。确保系统在技术含量、系统功效等方面处于领先水平。 4.2 可靠性视频监控系统确保系统运行高度可靠性，做到万无一失。系统设计应在确保系统可靠同时，提供系统备份功效，从多个方面、多个技术层面来确保系统稳定工作。关键部位和设备采取高质量设备，如摄像机、录像机、监控终端、光纤传输设备等；安装于露天工作设备，如摄像机、光端机等均应配有防雷、防水、防尘、恒温等防护设备，以确保这些设备长久有效运行。在设备搭配上采取了合理冗余技术。在网络结构设计和硬件设计中，应采取容错、备份技术，以确保系统可靠运行。任何一台设备出现故障时不致影响其它设备正常运行。 4.3 稳定性从视频监控系统规模上来讲，传输距离远、设备多、功效强，所以稳定性是一个主要指标。系统设计应具备较高可靠性，在系统故障或事故造成中止后，能确保数据准确性、完整性和一致性，并具备快速恢复功效，同时系统具备一整套完成系统管理策略，能够确保系统运行安全。 4.4 可维护性整个系统是一个开放系统，采取通用标准接口，能兼容不一样厂商产品。以利于硬、软件兼容，系统升级和扩充。采取模块化结构，具备自诊疗功效，尽可能降低维护工作量及难度。采取友好人机操作界面，增加必要辅助服务功效，安防中心可对前端节点系统集成及相关设备进行远程操作控制，经过网络管理工具，方便地监控系统运行情况，对出现问题及时处理。 4.5 系统开放、升级及扩展性方案设计既能满足管理及监控现实需求，又利于系统未来升级和拓展。在主要设备选型上，尽可能采取先进技术，力争操作灵活、功效齐全，整个系统达成国内先进水平。同时也要留有足够扩展余地，以适应系统未来升级需要 4.6 经济性在方案设计中，所选设备首先满足其功效性要求，同时兼顾其实用性、经济性，强调系统性能价格比。系统性能价格比高，易维护，易使用，运行费用低是基本要求。 4.7 系统灵活性系统各级操作，均提供人性化简捷界面，满足用户对系统功效和操作上要求，尤其在碰到突发事件时，系统应有对应应急操作方案；同时系统应具备兼容性，便于与其它系统之间实现系统集成。 4.8 提升监管力度与综合管理水平本项目系统设备控制需要高效率、准确及可靠。本系统经过中央控制系统对各子系统运行情况进行综合监控，时时动态撑握监视及报警情况。远程数字监控大大降低劳动强度，降低设备运行维护人员；另外，系统综合统筹管理可使设备按最优组合运行，既可节能，又可大大降低设备损耗，降低设备维修费用，从而提升监管力度与综合管理水平。 5 设计依据《智能建筑设计标准》 EBD-03095 《安全防范工程工序与要求》GA/T75-94 《民用建筑电气设计技术规范》JGJ/T16－92 《电气装置安装工程施工及验收规范》BGJ232.90,92 《电视系统视频指标》 CCTR RECOMMENDATION 472-3 《建筑防雷设计规范》HYD41-01-1999 《安全防范工程程序与要求》GA/T75 《安全防范验收规则》GA/T308－《视频安防监视系统技术要求》GA367－《安全防范系统通用图形符号》GA/T74－《民用建筑电气设计规范》JGJ/T16-92 《民用闭路监视电视系统工程技术规范》GB50198-94 《防盗报警控制器通用技术条件》GB12663-90 《计算机软件开发规范》GBJ566-88 6 数字视频监控系统详细设计 6.1 前端设备选型依照前面监控点位分析及监控要求情况，本方案选取上海子牙信息科技有限企业监控系统 – ZYNI系列硬件新系统安装完成后，将可接入Axis全部新款H264产品，并可控制屏幕墙以及其余等多家硬件。 6.2 网络传输系统 6.2.1 网络传输带宽配置网络视频产品是基于宽带网络产品，其所占用带宽与所使用图像压缩格式、图像分辨率、图像压缩率以及图像内容亲密相关。这些产品在全部分辨率条件下均可达成每秒25帧（或更高）传输速率，每台设备所占用带宽资源位于几十K到2M之间。本系统基于宽带光纤网络构建，由需求分析部分能够看出，可用网络带宽资源为百兆接入，千兆关键。 6.2.2 网络拓扑结构本系统网络架构是基于大楼现有架构基础上进行平滑扩展，在各楼层增加交换机，各交换机与主机房关键交换机之间采取光纤连接，实现多层级网络结构。 6.3 存放按照8M码流，30天计算 6.4 备份存放中心将对全部视频进行备份存放。 6.5 EVIP-MASTER管理平台 l N层流媒体转发专为大型复杂网络设计，可经过软件流转发模式跨越多个不一样类型网络。图示： l 多层监控中心专为大型复杂需求设计，提供通用接口。 l 数字矩阵经过软件数字矩阵模块完成多预案软拼接数字墙，经过控制端来完成对多台数字矩阵客户端管理。 l 分布式设计支持录像服务器集群、流媒体转发服务器集群、登陆管理服务器集群 l 图形化界面全部文字、图标、背景均为动态加载，用户能够选择不一样皮肤包及语言包。 l 全矢量客户端适合各种分辨率：1920*1280、1280*1024、1024*768、800*600 。 l 事件日志登陆信息：详尽统计了每个用户登陆及登出系统时间。事件信息：用户能够针对特定事件添加事件统计方便以后对事件进行查询。 l 支持多个音视频编码、解码格式支持：H.264、MPEG4、MPEG2、Motion-Jpeg协议。支持：多个设备无缝混合应用。 l 支持多个外设支持：摇杆、数据采集器等。 l 支持双向音频接收：经过网络摄像机内置音频模块，能够搜集现场音频信息与视频信息同时处理。发送：经过安装在控制中心广播系统能够经过摄像头外接音箱播放紧急通知或背景音乐。 l 并行录像集群系统能够添加多台录像服务器进行并行录像存放用户进行录像检索只需登陆系统即可检索、调用全部服务器录像资料用户无需知道后台并行录像集群服务器数量及录像方案每台录像服务器能够录制多达99路视频资源不一样录像服务器能够设置不一样循环删除、先进先出删除方案 * 录像保留时间视存放硬盘空间等原因而定 l 录像服务器热冗余切换冗余服务器用来监听其余录像服务器是否正常工作，发觉异常后，接管异常服务器录像进程，异常消失后，由录像进程有原服务器恢复执行，冗余服务器重新回到监听状态。支持多台冗余录像服务器，每台冗余录像服务器能够单独配置监听列表。冗余服务器录像资源同其余服务器一样，能够被前端用户检索，回放。 l 多个显示模式支持1/4/9/16/25自动多画面调整支持多个特殊显示模式，如13画面、17画面等客户端显示截图： l 多个录像模式服务器端：手工录像、计划录像、周期录像、报警录像客户端：前端录像、指定后端录像 l 多个存放方式如直接硬盘存放、NAS、磁盘阵列等 l 多个云台抢夺控制级别总共支持多达255个云台抢夺等级 l 多用户支持系统能够添加多个用户，而且对每个用户能够单独设置权限及显示设备 l 多个回放特征支持边录边回放支持远程流式回放支持回放快进、慢放 l 多个云台控制方式支持设备内置协议控制支持发送云台控制码控制云台 6.6 综合管理服务器 ZYNI-SRV 支持4个磁盘，最大单盘2TB，Intel Xeon 四核 3,1Ghz处理器，4G DDR3、两千兆网口、SSD 32G 硬件规格: 处理器配置1个英特尔(R) Intel Xeon 四核 3.1Ghz处理器内存 4GB NECC DDR3 1333MHz SDRAM 操作系统正版32位Windows Server 存放 3.5 寸 SATA(7.2K RPM)、320GB 机箱 1U支架工作站阵列卡支持RAID 0和RAID 1 机箱类型机架式输出接口 VGA接口 6.7 多功效网络存放器 ZYNI-16B-48Li 3U支持16个热插拔磁盘，最大支持48TB，Intel Xeon 四核 3.1GHz 8M Catch，4G ECC DDR3，内置16GB SSD固态磁盘，支持Raid0、1、5、JBOD阵列技术，双千兆数据端口，Nvidia 512M独立显卡，服务器500W电源，内置iSCSI Target（IP SAN）高级网络存放服务,内置定时备份软件，可扩展2台ZYNI-16J直达32TB，支持双网口冗余,最大支持48路4Mbps视频转发性能，支持双1080P HDMI输出,含48路视频许可。硬件规格： CPU类型 Intel 至强 CPU型号 Xeon CPU关键四核内存类型 ECC DDR3 内存容量 4GB 最大内存容量 16GB 硬盘接口类型 SATA 最大硬盘容量 48TB 内部硬盘架数最大支持16块3.5英寸硬盘热插拔盘位支持热插拔 RAID模式 SoftRaid 0，1，5，6，10，50，JBOD 网络控制器 4-6个千兆网卡其它参数端口冗余：支持数据端口容错，负载均衡，绑定技术接入路数：最大支持48路4Mbps视频转发性能，支持双1080P HDMI输出最大数据吞吐能力：500MB/S 电源类型 1+1 冗余电源电源功率 800W 产品尺寸 482.6×700×88.8mm 产品重量 32kg 工作温度 0℃-35℃ 工作湿度 5%-95% 软件功效：视频及音频支持对前端IPC集中管理能够使用鼠标拖拉图像，更换位置对实时监控画面进行抓拍成图片支持多屏输出支持多画面同时显示支持单向音频及录制对整个屏幕锁定，只有解锁后方可操作单窗口轮巡，窗口可添加轮巡镜头支持同时以双码流或多码流对前端IPC进行实时浏览支持对前端IPC图像进行字符管理，包含时间、地点、IP地址等存放及回放支持报警、事件、时间列表、自定义、智能分析录像可实现多路录像异步回放可实现多路录像同时回放可实现书签方式进行事件有效管理和检索可自定义搜索类型（同存放类型）利用图像快照快速检索支持回放速度调整（最小单位不低于1/32s) 支持前端IPC图像任意时刻存放（取得响应授权后，支持客户端或Web端暂时存放）录像文件格式转换(支持.AVI格式）支持双码流录像其余支持C/S架构 SD卡内图像下载 485接口Pelco协议兼容支持P/T/Z管理和控制支持PTZ巡航、扫描、预置位设置与调用支持实时浏览或回放时，对指定区域进行放大处理对指定信息搜集和显示（CPU、内存利用率；网络情况、剩下磁盘容量等，该功效为可选）视频丢失自动报警、软硬件故障自我诊疗和声光报警功效支持JPEG电子地图智能区域画质调整可选配部分双向音频脸型识别（第三方软件）车牌识别智能识别模块（穿越、丢包、遗弃、涂鸦、人数统计等）其余品牌摄像机及编码器兼容包 6.8 高清网络视频解码服务器 ZYDM-T4 ZYDM-T4是高性能双处理器机架式工作站，提供可完全扩展高性能显卡选择。 •标准台式工作站级显卡广泛选择，具备日后更改灵活性 •全新高性能计算处理方案，经过为利用工作站CPU和GPGPU（高端图形卡上通用GPU）出色性能而编写多线程应用程序实现。硬件规格: 处理器配置1个英特尔(R) Intel Xeon 四核 3.1Ghz处理器内存 4GB NECC DDR3 1333MHz SDRAM 操作系统正版32位Windows(R) 7 家庭普通版（简体汉字）存放 3.5 寸 SATA(7.2K RPM)、320GB 机箱 2U支架工作站高：3.40英寸(8.656cm) 宽：16.78英寸(42.62cm) 阵列卡支持RAID 0和RAID 1 机箱类型机架式、支持2 x PCIe x16半高输出接口 4 DVI接口软件功效: 拼接支持跨屏幕拼接图形化界面全部文字、图标、背景均为动态加载，用户能够选择不一样皮肤包及语言包。支持各种分辨率 1920*1080、1280*1024、1024*768、800*600 支持各种组合拼接方式 2x2,3x3等各种组合方式 6.9 360度虚拟全景视频对于每一个街道，采取4台1080P网络摄像机四垂直角度拍摄方式，经过EVIP软件图像虚拟拼接功效，将图像进行裁剪及拼接，每摄像机画面角度限定在90度，并在画面组合上，即可实现横向360度。横向360度拼接效果同时输出到电视墙上，经过每横向进行一次全景拼接，三行效果以下：或者实现一副全景及多幅普通视角同时显示，效果以下； 7 设备清单和报价序号设备器材名称型号品牌单位数量 8 价格类型产品型号厂家数量价格总价平台 9 工程施工组组织计划 10 系统测试和验收 11 人员培训计划在系统完工验收之后2周内，组织不少于一天专业培训。培训内容主要包含： n 视频监视软件使用介绍 n 网络摄像机使用、配置和维护 n 网络视频监控相关基础知识 n 图像压缩技术 n 网络视频监控优势 12 售后服务 13 产品保修 13.1 技术支持整个系统从验收完成之日起一年为质保期。在质保期内，假如系统发生故障，由本企业负责无偿修复。质保期内本企业负责无偿更换配件。若本企业所提供设备出现问题或故障时，本企业将指定有经验技术人员电话支持或到现场，无偿排除故障。假如本企业在接到通知后1个工作日内未能做出响应，本企业将对因为故障所造成损失后果负责。
