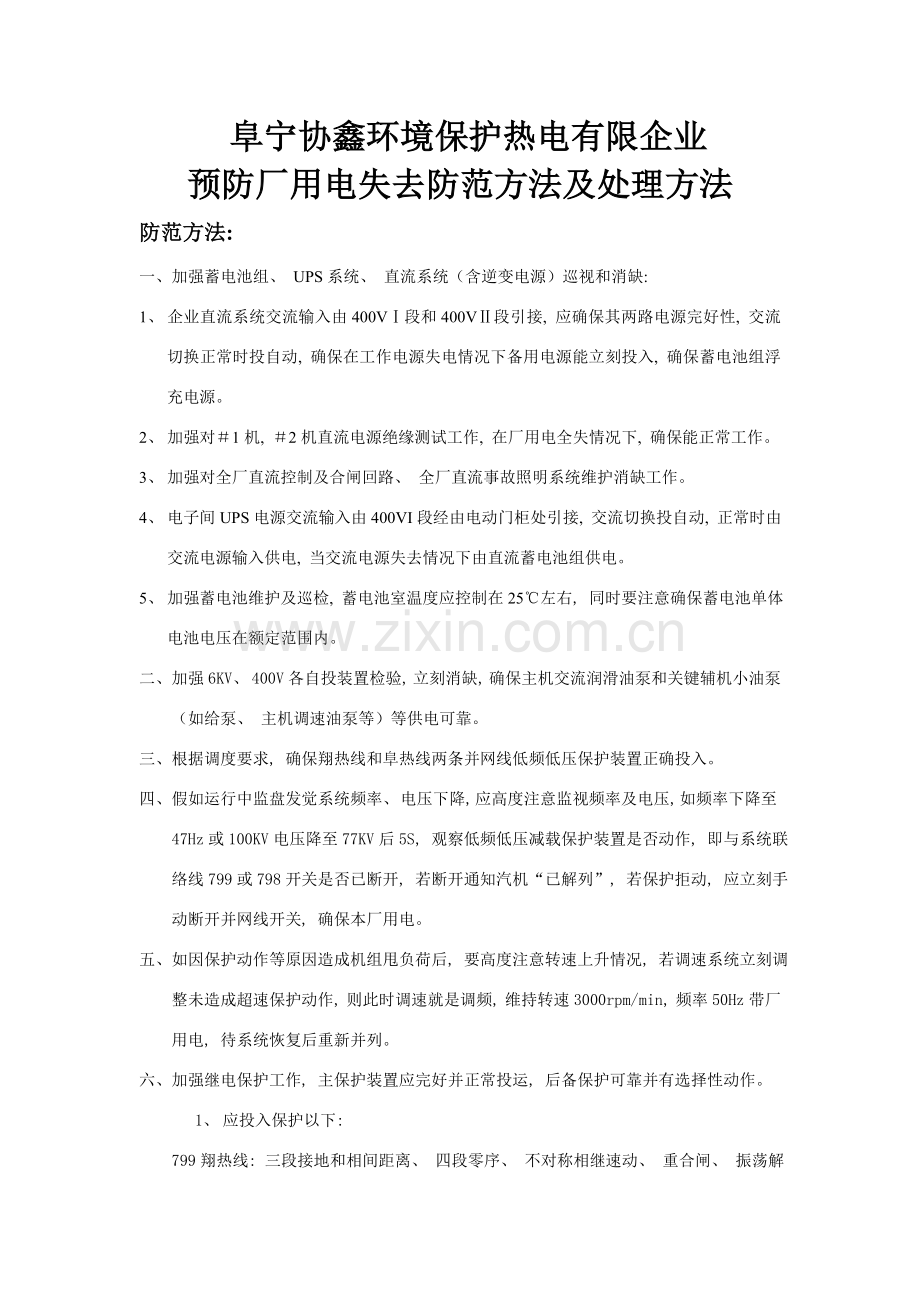

阜宁协鑫环境保护热电有限企业
预防厂用电失去防范方法及处理方法
防范方法:
一、 加强蓄电池组、 UPS系统、 直流系统（含逆变电源）巡视和消缺:
1、 企业直流系统交流输入由400VⅠ段和400VⅡ段引接, 应确保其两路电源完好性, 交流切换正常时投自动, 确保在工作电源失电情况下备用电源能立刻投入, 确保蓄电池组浮充电源。
2、 加强对＃1机, ＃2机直流电源绝缘测试工作, 在厂用电全失情况下, 确保能正常工作。
3、 加强对全厂直流控制及合闸回路、 全厂直流事故照明系统维护消缺工作。
4、 电子间UPS电源交流输入由400VI段经由电动门柜处引接, 交流切换投自动, 正常时由交流电源输入供电, 当交流电源失去情况下由直流蓄电池组供电。
5、 加强蓄电池维护及巡检, 蓄电池室温度应控制在25℃左右, 同时要注意确保蓄电池单体电池电压在额定范围内。
二、 加强6KV、 400V各自投装置检验, 立刻消缺, 确保主机交流润滑油泵和关键辅机小油泵（如给泵、 主机调速油泵等）等供电可靠。
三、 根据调度要求, 确保翔热线和阜热线两条并网线低频低压保护装置正确投入。
四、 假如运行中监盘发觉系统频率、 电压下降, 应高度注意监视频率及电压, 如频率下降至47Hz或100KV电压降至77KV后5S, 观察低频低压减载保护装置是否动作, 即与系统联络线799或798开关是否已断开, 若断开通知汽机“已解列”, 若保护拒动, 应立刻手动断开并网线开关, 确保本厂用电。
五、 如因保护动作等原因造成机组甩负荷后, 要高度注意转速上升情况, 若调速系统立刻调整未造成超速保护动作, 则此时调速就是调频, 维持转速3000rpm/min, 频率50Hz带厂用电, 待系统恢复后重新并列。
六、 加强继电保护工作, 主保护装置应完好并正常投运, 后备保护可靠并有选择性动作。
1、 应投入保护以下:
799翔热线: 三段接地和相间距离、 四段零序、 不对称相继速动、 重合闸、 振荡解列及低周低压保护。

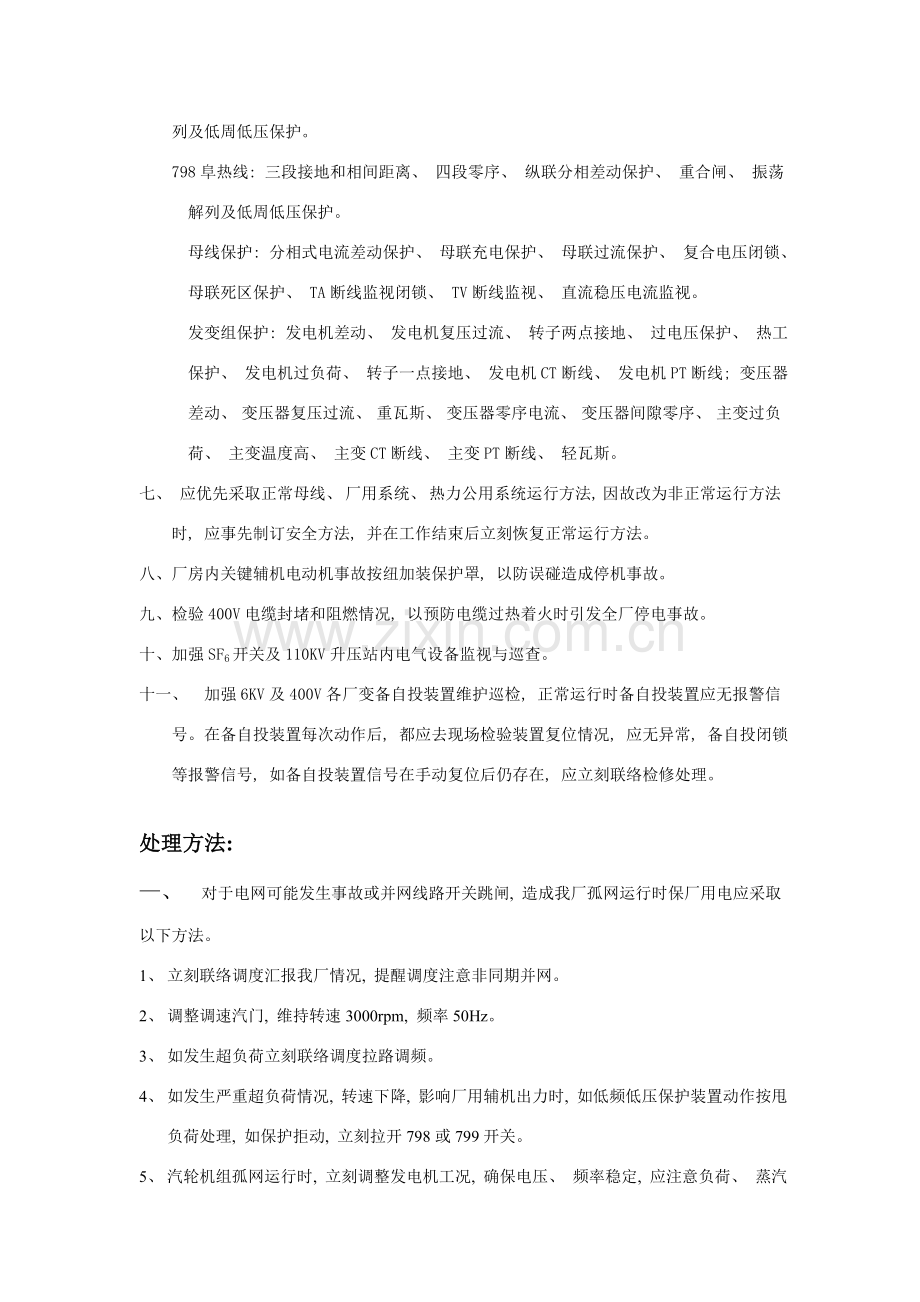

798阜热线: 三段接地和相间距离、 四段零序、 纵联分相差动保护、 重合闸、 振荡解列及低周低压保护。
母线保护: 分相式电流差动保护、 母联充电保护、 母联过流保护、 复合电压闭锁、 母联死区保护、 TA断线监视闭锁、 TV断线监视、 直流稳压电流监视。
发变组保护: 发电机差动、 发电机复压过流、 转子两点接地、 过电压保护、 热工保护、 发电机过负荷、 转子一点接地、 发电机CT断线、 发电机PT断线; 变压器差动、 变压器复压过流、 重瓦斯、 变压器零序电流、 变压器间隙零序、 主变过负荷、 主变温度高、 主变CT断线、 主变PT断线、 轻瓦斯。
七、 应优先采取正常母线、 厂用系统、 热力公用系统运行方法, 因故改为非正常运行方法　时, 应事先制订安全方法, 并在工作结束后立刻恢复正常运行方法。
八、 厂房内关键辅机电动机事故按纽加装保护罩, 以防误碰造成停机事故。
九、 检验400V电缆封堵和阻燃情况, 以预防电缆过热着火时引发全厂停电事故。
十、 加强SF6开关及110KV升压站内电气设备监视与巡查。
十一、 加强6KV及400V各厂变备自投装置维护巡检, 正常运行时备自投装置应无报警信号。在备自投装置每次动作后, 都应去现场检验装置复位情况, 应无异常, 备自投闭锁等报警信号, 如备自投装置信号在手动复位后仍存在, 应立刻联络检修处理。

处理方法:
—、 对于电网可能发生事故或并网线路开关跳闸, 造成我厂孤网运行时保厂用电应采取以下方法。
1、 立刻联络调度汇报我厂情况, 提醒调度注意非同期并网。
2、 调整调速汽门, 维持转速3000rpm, 频率50Hz。
3、 如发生超负荷立刻联络调度拉路调频。
4、 如发生严重超负荷情况, 转速下降, 影响厂用辅机出力时, 如低频低压保护装置动作按甩负荷处理, 如保护拒动, 立刻拉开798或799开关。
5、 汽轮机组孤网运行时, 立刻调整发电机工况, 确保电压、 频率稳定, 应注意负荷、 蒸汽流量、 主汽流量、 主汽压力、 复速级后汽压、 抽汽压力、 排汽温度、 真空、 轴向位移、 推力瓦块温度、 调速系统稳定和机组振动、 声音检验, 并依据负荷、 汽温、 汽压和改变立刻调整轴封汽门。
6、 注意监视各泵运行, 确保其出力正常, 尤其是要确保给水泵出口压力正常。
二、 如运行中发生全厂失电事故, 对于随即开启关键点以下:
1、 值长立刻令锅炉、 汽机专业按紧急停机停炉处理; 令电气专业检验跳闸保护动作情况;

汇报市调说明保护动作情况, 汇报领导, 联络热网、 直配电用户并说明情况

2、 汽机值班员:

a) 立刻开启直流油泵, 机组作破坏真空紧急停机处理, 检验各联锁保护、 联动装置动

作情况, 不然立刻手动进行处理, 监盘人员将全部转动辅机操作开关复位, 如为

两台一起运行辅机则保留一台以做厂用电恢复时自开启恢复运行所用, 一分钟后

没恢复将开关复位。

b)微开高位工业水箱上、 下水联络门, 关闭1#、 3#给水泵冷油器冷却水门, 射水箱补

水门, 联络锅炉、 化水关闭相关冷却水, 检验直流油泵冷却用水正常。

c)完成调压器解列、 停高加、 开本体及相关疏水等其她机组停运操作, 惰走期间严密

加强润滑油压、 机组振动、 声音、 瓦温等有没有异常, 确保直流油泵冷却用水正常,

不然进行人为浇水使油泵轴承降温, 热井、 低加汽侧满水, 真空到零后开启放水门

将水放掉。

d)惰走结束, 立刻组织人员进行连续盘车, 盘车期间倾听汽缸内部有没有异音。

e)关闭二抽出口门及供热手动门, 关闭并汽门, 检验锅炉上水门关闭（此情况可由锅

炉人员操作该阀门）。

f)厂用电恢复时, 立刻联络值长开启工业水泵, 必需确保盘车人员及扳手全部撤离盘

车后, 方可就地开启盘车电机进行连续盘车, 切换直流油泵为交流油泵运行。

g)依据值长命令和调度, 保持凝汽器进出水门全开, 开启循泵、 凝泵以降低汽缸温度,

开启给水泵（冷却水正常）供锅炉上水, 注意给水压力调整, 高于锅炉汽包压力

0.5Mpa即可。

h)对机组、 辅机全方面进行检验, 等候机组开启命令。

3、 电气值班员:
a)立刻打开现场事故照明, 检验保护动作情况并汇报值长, 复置各开关, 到就地检验相

关电气一次设备有没有异常, 联络电气检修一起查找事故情况。

b)倒送电前, 检验全厂线路, 设备开关均处于热备用状态;
c)送电时依次按110KV母线、 6KVⅠ段、 6KVⅡ段、 400VⅠ段、 400VⅡ段、 400VⅢ段、 公用段恢复;
4、 锅炉值班员:

a) 快速手动开启向空排汽和高温过热器疏水, 使安全阀立刻回座, 若安全阀在压力降至正

常锅炉压力时, 安全阀不回座, 应采取方法使其回座。

b) 立刻手动关闭锅炉给水电动门、 省煤器入口门、 联络值长关闭汽机侧上水门。

c) 手动关闭并汽门。开并汽门前疏水, 若厂用电短时无法恢复, 应停止锅炉范围内一切

排污、 放水（包含取样）、 疏水工作。注意监视汽压上升, 汽包压力不得超出汽包工作

压力; 高于汽包工作压力快速手动开启高温过热器疏水出口门排汽, 压力不能低于

4.0Mpa。

d) 立刻将各电机、 风机开关手动复位, 并将风机挡板关闭, 锅炉按正常压火处理。

e) 派人监视汽包水位改变, 在省煤器入口门、 汽机侧上水门、 给泵逆止门严密情况下开

启省煤器再循环阀。

f) 假如安全阀不回座或回座后泄漏量大, 水位下降快, 除了上面处理操作外, 能够放光

床料, 开炉膛人孔门、 关闭过热器疏水后开过热器人孔门（假如是汽包安全阀回不了

座, 立即打开过热器人孔门）, 视炉膛温度情况手动调整引风机挡板开度, 进行强制冷

却。冷却过程中必需确保汽包壁上下温差在40℃以内。

g) 电源恢复后, 锅炉操作以下:

i. 6kv厂用电中止时间较短, 汽包内有可见水位, 可均衡缓慢进水至略低于正常可见

水位, 按热备用启炉操作。

ii. 6kv厂用电中止时间长, 叫水后确定为严重缺水时, 应按紧急停炉操作处理, 停炉

后保持400mm厚料层。

iii. 当床温降至200℃时, 可缓慢上水至略低于正常水位, 做好点火开启前准备工作,

iv. 与值长联络, 准备重新点火开启。

5、 值长向市调说明保护动作情况, 汇报我厂110KV设备检验情况, 申请线路开关并网。

6 、 值长得到市调许可后, 经过线路开关与系统并列。并列后汇报市调。

7、 值长令各专业逐步恢复原运行方法。

8 、 在处理过程中与调度联络以及向领导汇报要立刻。

阜宁协鑫环境保护热电有限企业

-12-23
