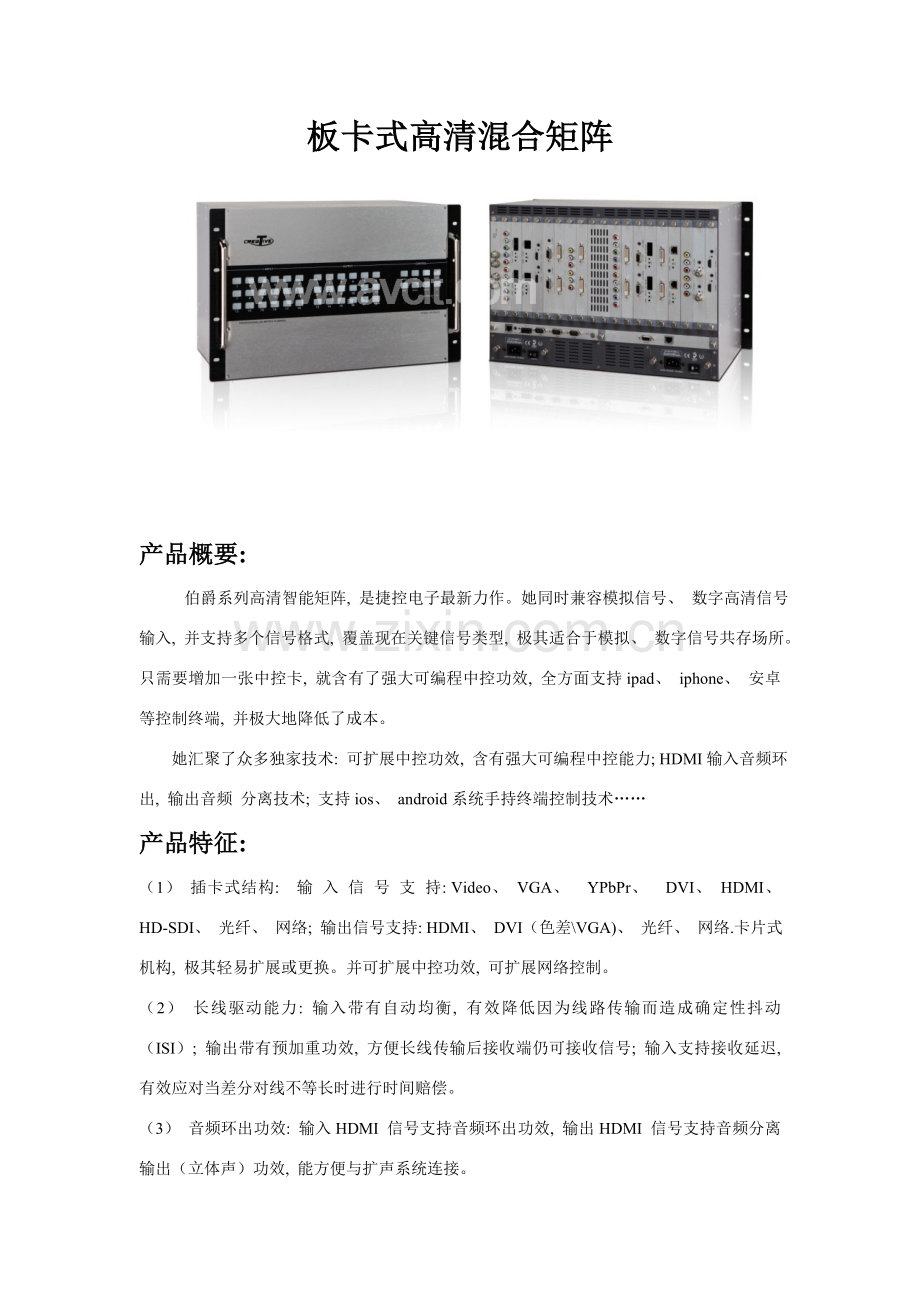

板卡式高清混合矩阵

产品概要:
伯爵系列高清智能矩阵, 是捷控电子最新力作。她同时兼容模拟信号、 数字高清信号输入, 并支持多个信号格式, 覆盖现在关键信号类型, 极其适合于模拟、 数字信号共存场所。只需要增加一张中控卡, 就含有了强大可编程中控功效, 全方面支持ipad、 iphone、 安卓等控制终端, 并极大地降低了成本。
她汇聚了众多独家技术: 可扩展中控功效, 含有强大可编程中控能力; HDMI输入音频环出, 输出音频 分离技术; 支持ios、 android系统手持终端控制技术……
产品特征:
（1） 插卡式结构: 输 入 信 号 支 持: Video、 VGA、 YPbPr、 DVI、 HDMI、 HD-SDI、 光纤、 网络; 输出信号支持: HDMI、 DVI（色差\VGA)、 光纤、 网络.卡片式机构, 极其轻易扩展或更换。并可扩展中控功效, 可扩展网络控制。
（2） 长线驱动能力: 输入带有自动均衡, 有效降低因为线路传输而造成确定性抖动（ISI）; 输出带有预加重功效, 方便长线传输后接收端仍可接收信号; 输入支持接收延迟, 有效应对当差分对线不等长时进行时间赔偿。
（3） 音频环出功效: 输入HDMI 信号支持音频环出功效, 输出HDMI 信号支持音频分离输出（立体声）功效, 能方便与扩声系统连接。
（4） 连接提醒功效: 输入输出板卡带指示灯, 输入有信号, 输出有接设备而且有信号时, 指示灯长亮。
（5） HDCP 兼容: 确保有内容保护媒体能正常显示, 如蓝光DVD、 GAME BOX 等。
（6） 音频接入功效:VIDEO、 VGA、 色差输入板带有音频输入接口, 配合输出板音频分离输出功效, 能实现音视频同时切换而无需另外配置音频切换设备。
（7） EDID 支持计算功效: 能实时自动计算任意个输出端显示器EDID 信息交集, 合集。当一路输入信号送给多个不一样分辨率显示设备时, 能自动获取目前切换状态最好分辨率, 并触发信号源更改分辨率（自动模式）。
（8） EDID支持切换功效: 能够将任意一路输出显示设备EDID信息读回, 并切换给任何另外一路输出显示设备（手动模式）。
（9） 中控功效: 扩展中控板后, 即可含有可编程中控功效, 可支持3 路可编程RS232 口, 3 路红外发射口, 并支持iphone、 ipad、 安卓屏进行控制;
（10）掉电记忆功效和现场记忆功效: 带有断电现场保护功效; 并可保留和调用18 个切换状态。
（11）扩展网络控制: 当扩展中控后, 除可用iphone、 ipad 、 安桌平板对本机进行控制外, 也可支持远程网络控制矩阵切换。
（12）扩展流媒体输入功效: 支持2路流媒体输入, 并转变为WIFI输入, 支持常见分辨率, 本企业有用户端软件支持。
（13）输入输出: 最大支持144路信号输入, 144路信号输出。支持嵌入式多通道数字音频信号交叉切换。
（14）输入输出卡: 每块板卡为2路, 可按需求配置不一样格式输入板卡(视频输入卡、 VGA输入卡、 HDMI 输入卡、 色差信号输入卡 )。
（15）支持全高清: 与包含1080p/60 全部HDTV 分辨率和高达1920*1200 PC 分辨率兼容;
（16）豪华硅胶按键并带有发光指示功效, 目前切换信息能直接经过按键背光取得, 操作更便捷。
（17）支持 3D、 HDMI 1.4（部分）、 HDCP、 与及 DVI 1.0 协议。支持高色深, 以及高达 3.25Gbps速率;
（18）含有 1 路 RS-232 通讯接口, 1路RJ45网络口
（19）支持全无缝输出: 全部输出通道都支持画面无缝切换, 不黑屏, 接口信号全兼容, 自适应每路输出参数（分辨率、 上下左右大小）独立可调整, 功效扩展以后, 能够选定一个分辨率作为该路输出分辨率, 处理如 1360*768 和 1366*768 这么微小差异, 以及其她情况下边框对不准现象。
（20）冗余双电源设计: 当一个电源模块出现故障后, 另一块电源模块立即接替确保能继续正常工作。
技术参数:
参数名称
伯爵II系列可编程高清混插矩阵
输入
HDMI信号
接口
HDMI母接口
信号强度
T.M.D.S+/- 0.4Vpp
最小\最大电平
T.M.D.S2.9V/3.3V
输入EDID
使用系统默认EDID功效
阻抗
75Ω
DVI信号
接口
DVI-D母接口
信号强度
T.M.D.S+/- 0.4Vpp
最小\最大电平
T.M.D.S.2.9V/3.3V
阻抗
50Ω
输入EDID
使用系统默认EDID功效
最大直接偏置误差
15mV
VGA信号
连接类型
VGA 15HDF 接口输入
最小输入电平
0.5Vp-p
最大输入电平
2.0Vp-p
I\O阻抗
75Ω
VIDEO信号
连接类型
RCA接口（莲花）
最小输入电平
0.5Vp-p
最大输入电平
2.0Vp-p
I\O阻抗
75Ω
回波损耗
-30dB@5MHz
SDI信号
最小/最大电平
0.5V to 1.0 Vp-p
最大传输范围
3G:140m.HD:200m.SD:400m
数据频率
19Mbps 到2.97 Gbps
冲过
<10%
移动
<540ps±10%
视频格式
270Mbps SDI\1.485 Gbps HD-SDI和2.97Gbps 3G-SDI
色差信号
连接类型
RCA接口（莲花）
视频
最小输入电平
0.5Vp-p
最大输入电平
2.0Vp-p
回波损耗
-30dB@5MHz
I/O阻抗
75Ω
音频
阻 抗
> 50Ω
最大电平
＋19.5dBu
网络信号
连接类型
RJ45接口
接口带宽
6.75Gbps
信号类型
HDMI 1.3a / T.M.D.S. 全数字信号
信号强度
T.M.D.S. +/- 0.4Vpp
最小/最大电平
T.M.D.S. 2.9V/3.3V
阻抗
差分100 Ω
光纤信号
接口类型
LC female
数据输入\输出信号
TMDS Level (complying with HDMI1.3b)
传输速率(图相数据)
Max. 1.65Gbps
接收端输出抖动
Max. 309 ps
光功率预算
Min 10.5dB
输出
HDMI信号
接口
HDMI母接口
最小\最大电平
T.M.D.S.2.9V/3.3V
阻抗
50Ω
DVI信号
接口
DVI-I母接口
最小\最大电平
T.M.D.S.2.9V/3.3V
阻抗
50Ω
VGA信号
连接类型
VGA 15HDF 接口输出, 立体声Ф3.5mm接口输出
最小输入电平
0.7Vp-p
最大输入电平
2.0Vp-p
I/O阻抗
75Ω
回波损耗
－30dB@5MHz
色差信号
连接类型
RCA接口（莲花）
视频
最小输入电平
0.5Vp-p
最大输入电平
2.0Vp-p
回波损耗
-30dB@5MHz
I/O阻抗
75Ω
音频
阻 抗
> 50Ω
最大电平
＋19.5dBu
SDI信号
数据频率
19Mbps 到2.97 Gbps
幅度
0.8Vp-p±10%
上升/下降时间
400-700ps
冲过
<10%
最小/最大电平
0.5V to 1.0 Vp-p
最大传输范围
3G:140m.HD:200m.SD:400m
网络信号
信号强度
T.M.D.S. +/- 0.4Vpp
最小/最大电平
T.M.D.S. 2.9V/3.3V
阻抗
差分100 Ω
光纤信号
接口类型
LC female
数据输入\输出信号
TMDS Level (complying with HDMI1.3b)
传输速率(图相数据)
Max. 1.65Gbps
接收端输出抖动
Max. 309 ps
光功率预算
Min 10.5dB
系统连接图:

应用场所:
多功效会议厅、 监控中心、 交通监控、 教育机构.........
