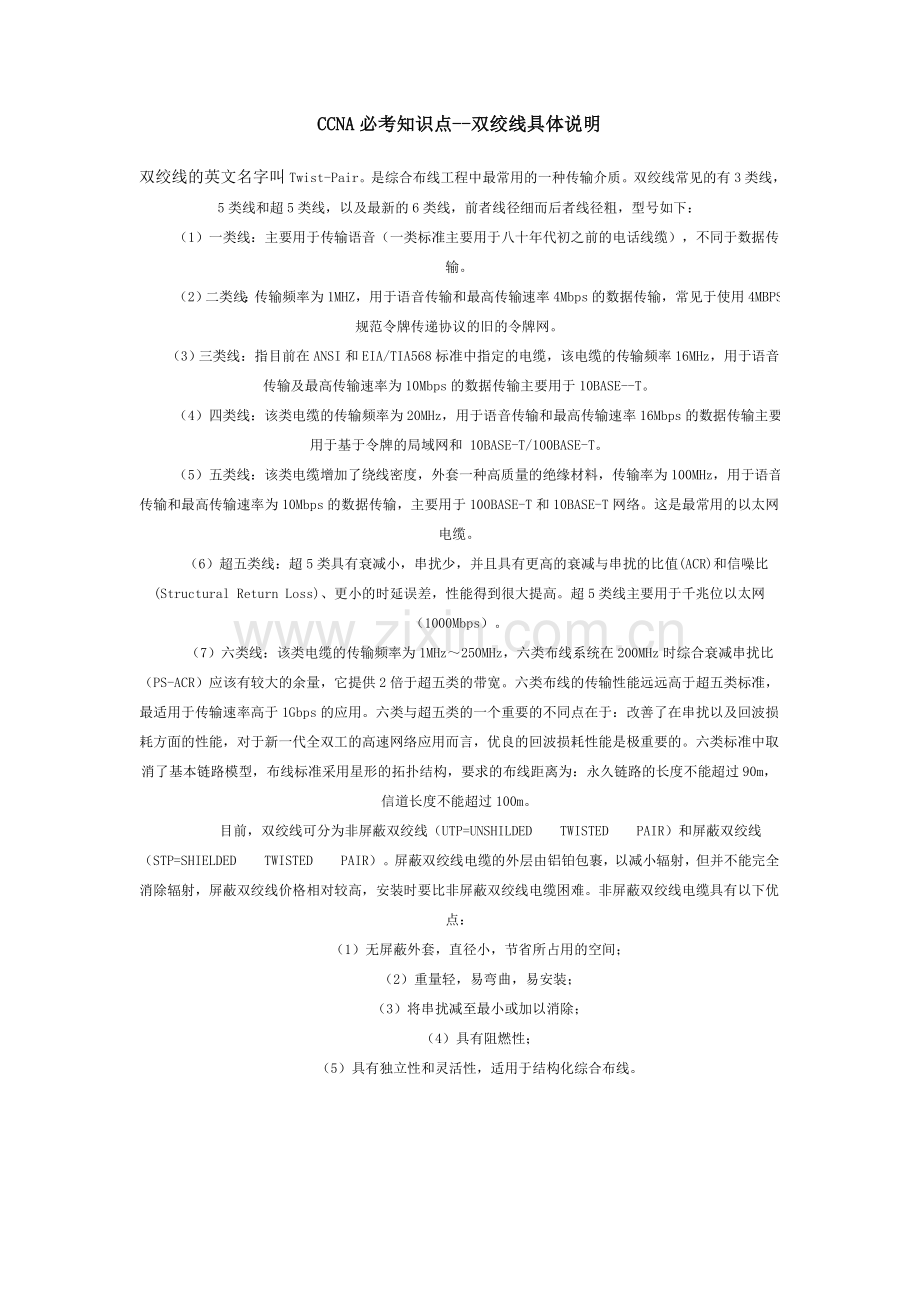

CCNA必考知识点--双绞线具体说明
双绞线的英文名字叫Twist-Pair。是综合布线工程中最常用的一种传输介质。双绞线常见的有3类线，5类线和超5类线，以及最新的6类线，前者线径细而后者线径粗，型号如下：
   （1）一类线：主要用于传输语音（一类标准主要用于八十年代初之前的电话线缆），不同于数据传输。
   （2）二类线：传输频率为1MHZ，用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4MBPS规范令牌传递协议的旧的令牌网。
   （3）三类线：指目前在ANSI和EIA/TIA568标准中指定的电缆，该电缆的传输频率16MHz，用于语音传输及最高传输速率为10Mbps的数据传输主要用于10BASE--T。
   （4）四类线：该类电缆的传输频率为20MHz，用于语音传输和最高传输速率16Mbps的数据传输主要用于基于令牌的局域网和 10BASE-T/100BASE-T。
   （5）五类线：该类电缆增加了绕线密度，外套一种高质量的绝缘材料，传输率为100MHz，用于语音传输和最高传输速率为10Mbps的数据传输，主要用于100BASE-T和10BASE-T网络。这是最常用的以太网电缆。
   （6）超五类线：超5类具有衰减小，串扰少，并且具有更高的衰减与串扰的比值(ACR)和信噪比(Structural Return Loss)、更小的时延误差，性能得到很大提高。超5类线主要用于千兆位以太网（1000Mbps）。
    （7）六类线：该类电缆的传输频率为1MHz～250MHz，六类布线系统在200MHz时综合衰减串扰比（PS-ACR）应该有较大的余量，它提供2倍于超五类的带宽。六类布线的传输性能远远高于超五类标准，最适用于传输速率高于1Gbps的应用。六类与超五类的一个重要的不同点在于：改善了在串扰以及回波损耗方面的性能，对于新一代全双工的高速网络应用而言，优良的回波损耗性能是极重要的。六类标准中取消了基本链路模型，布线标准采用星形的拓扑结构，要求的布线距离为：永久链路的长度不能超过90m，信道长度不能超过100m。
     目前，双绞线可分为非屏蔽双绞线（UTP=UNSHILDED  TWISTED  PAIR）和屏蔽双绞线（STP=SHIELDED  TWISTED  PAIR）。屏蔽双绞线电缆的外层由铝铂包裹，以减小辐射，但并不能完全消除辐射，屏蔽双绞线价格相对较高，安装时要比非屏蔽双绞线电缆困难。非屏蔽双绞线电缆具有以下优点：
    （1）无屏蔽外套，直径小，节省所占用的空间；
    （2）重量轻，易弯曲，易安装；
    （3）将串扰减至最小或加以消除；
    （4）具有阻燃性；
    （5）具有独立性和灵活性，适用于结构化综合布线。

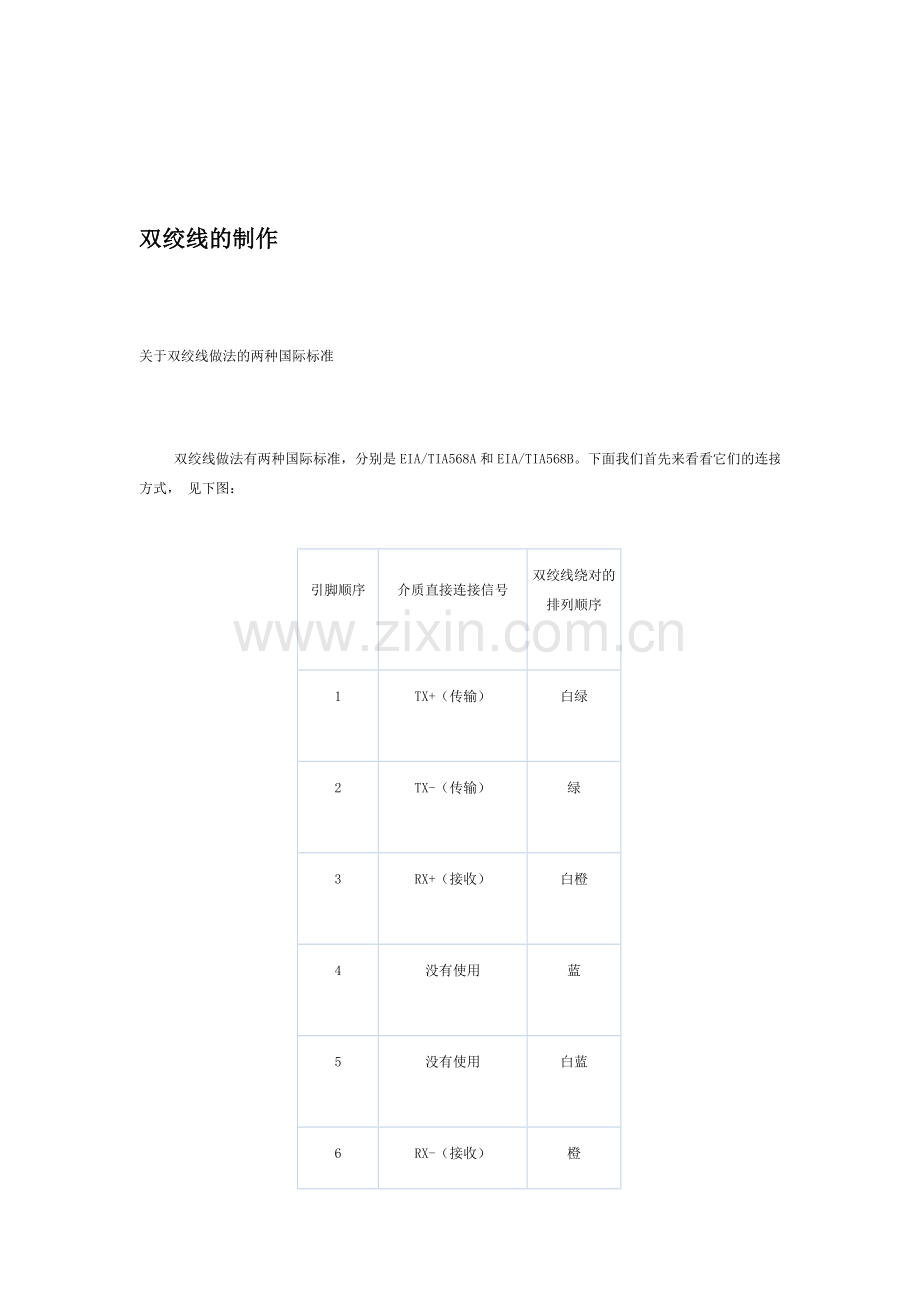

双绞线的制作

关于双绞线做法的两种国际标准

   双绞线做法有两种国际标准，分别是EIA/TIA568A和EIA/TIA568B。下面我们首先来看看它们的连接方式， 见下图：

引脚顺序

介质直接连接信号

双绞线绕对的排列顺序

1

TX+（传输）

白绿

2

TX-（传输）

绿

3

RX+（接收）

白橙

4

没有使用

蓝

5

没有使用

白蓝

6

RX-（接收）

橙

7

没有使用

白棕

8

没有使用

棕

（EIA/TIA568A标准） 交叉线线序

引脚顺序

介质直接连接信号

双绞线绕对的排列顺序

1

TX+（传输）

白橙

2

TX-（传输）

橙

3

RX+（接收）

白绿

4

没有使用

蓝

5

没有使用

白蓝

6

RX-（接收）

绿

7

没有使用

白棕

8

没有使用

棕

（EIA/TIA568B标准）直连线线序

    实际上标准接法EIA/TIA568A和EIA/TIA568B二者并没有本质的区别，只是颜色上的区别，用户需要注意的只是在连接两个水晶头时必须保证：

1,2 线对是一个绕对；3,6 线对是一个绕对；4,5 线对是一个绕对；7,8 线对是一个绕对；　双绞线中4/5，7/8这四根线没有定义。而具体做线时，往往不注意接成了1、2、3、4（在前几年做NOVELL网连接10M网络时就是这样连接的，但10M网络相对而言带宽窄，连通性好，故连接成1、2、3、4也可以互访）。由于100M的高带宽，再连成1、2、3、4就不能很好地工作了。要命的是，该故障的表现方式不尽相同：有的计算机在进行连接后，网卡和集线器/交换机上的指示灯均正常点亮；有的计算机却是网卡上的指示灯正常亮，而集线器/交换机端的指示灯闪烁，从而增加了排错的难度。所以这个错误一定要高度重视。

应用类别接线方法：

同种设备接交叉线，不同设备接直连线

路由器-------交换机(up-link口) 直连线

路由器--------交换机(普通口) 直连线

ADSL MODEL---------路由器 直连线

ADSL MODEL---------电脑直连线

电脑-------路由器 直连线

电脑-------电脑交叉线

电脑-------交换机 直连线和交叉线（现在的交换机都有自动识别功能，除非你那个是老式的）

交换机(普通口)-------交换机(普通口) 交叉线

特殊连接：

交换机(普通口)-------交换机(up-link口)直连线

路由器-------电脑 交叉线

集线器-------交换机 交叉线
