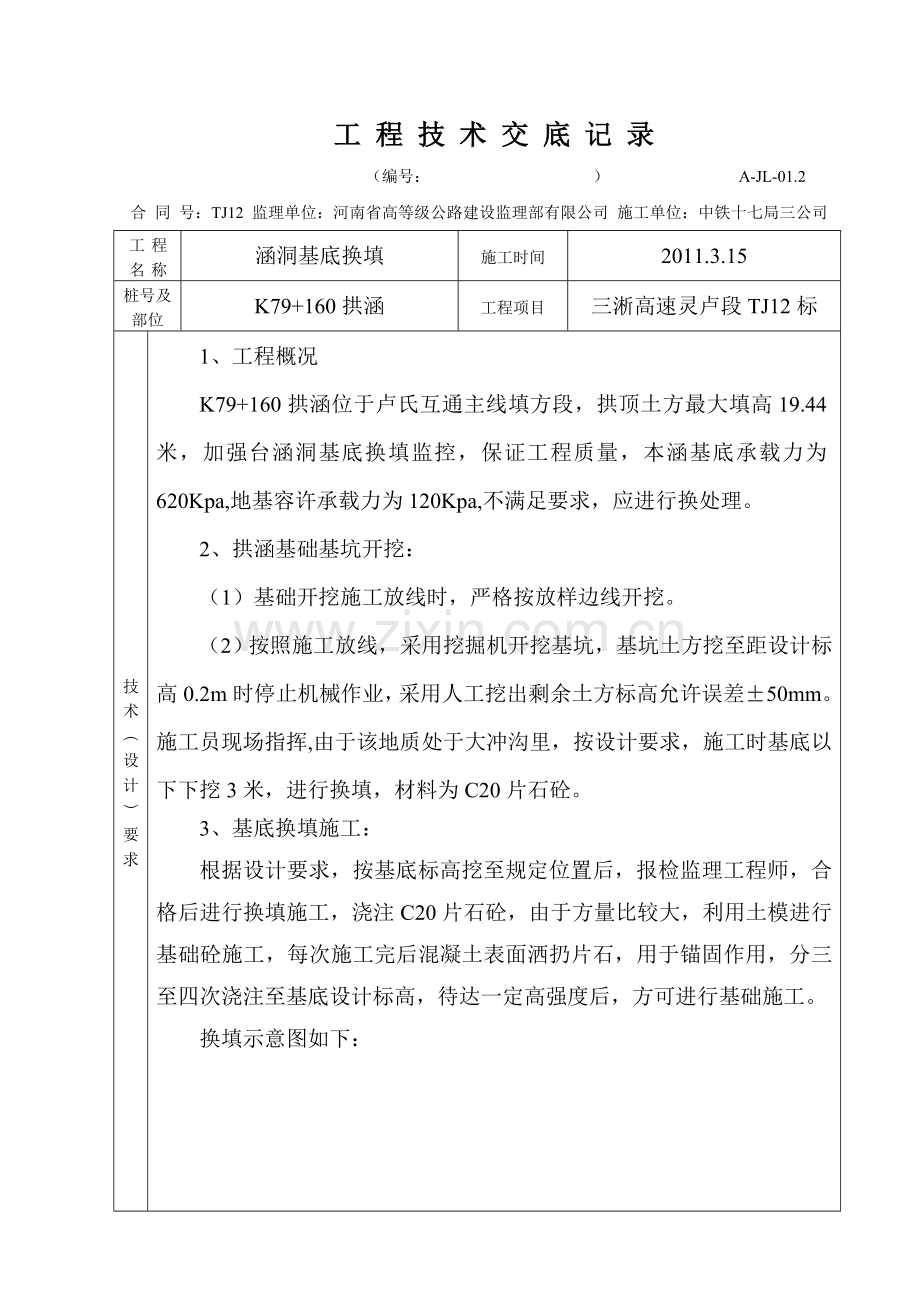

工 程 技 术 交 底 记 录
（编号： ） A-JL-01.2
合 同 号：TJ12 监理单位：河南省高等级公路建设监理部有限公司 施工单位：中铁十七局三公司
工 程 名 称
涵洞基底换填
施工时间
2011.3.15
桩号及部位
K79+160拱涵
工程项目
三淅高速灵卢段TJ12标
技
术
︵
设
计
︶
要
求
1、工程概况
K79+160拱涵位于卢氏互通主线填方段，拱顶土方最大填高19.44米，加强台涵洞基底换填监控，保证工程质量，本涵基底承载力为620Kpa,地基容许承载力为120Kpa,不满足要求，应进行换处理。
2、拱涵基础基坑开挖：
（1）基础开挖施工放线时，严格按放样边线开挖。
（2）按照施工放线，采用挖掘机开挖基坑，基坑土方挖至距设计标高0.2m时停止机械作业，采用人工挖出剩余土方标高允许误差±50mm。施工员现场指挥,由于该地质处于大冲沟里，按设计要求，施工时基底以下下挖3米，进行换填，材料为C20片石砼。
3、基底换填施工：
根据设计要求，按基底标高挖至规定位置后，报检监理工程师，合格后进行换填施工，浇注C20片石砼，由于方量比较大，利用土模进行基础砼施工，每次施工完后混凝土表面洒扔片石，用于锚固作用，分三至四次浇注至基底设计标高，待达一定高强度后，方可进行基础施工。

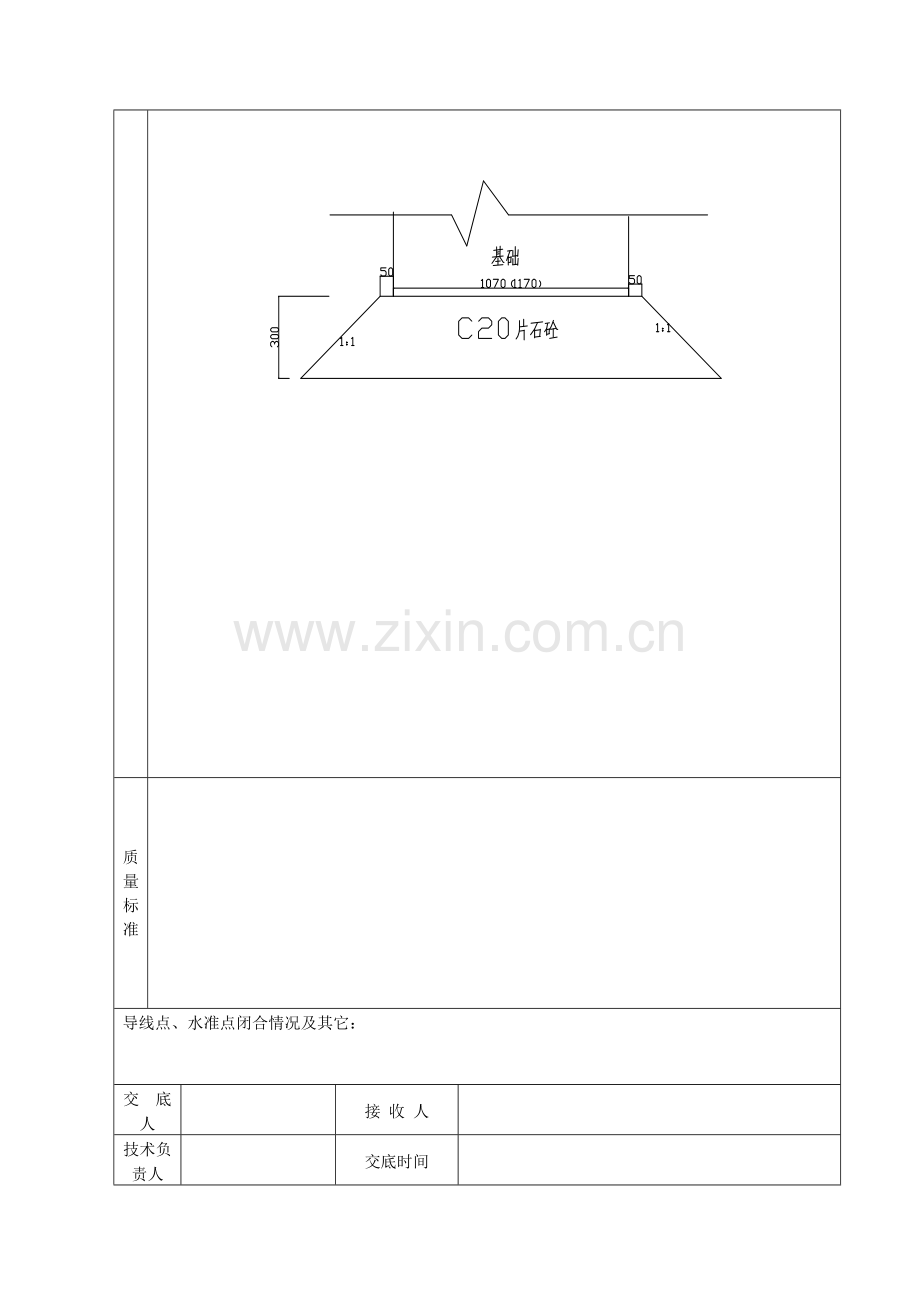

换填示意图如下：

质
量
标
准

导线点、水准点闭合情况及其它：

交 底 人

接 收 人

技术负责人

交底时间
